1 Uds AD8302 Detector de amplitud y fase RF Detector de amplitud y fase Detector logarítmico

1 Uds AD8302 Detector de amplitud y fase RF Detector de amplitud y fase Detector logarítmico

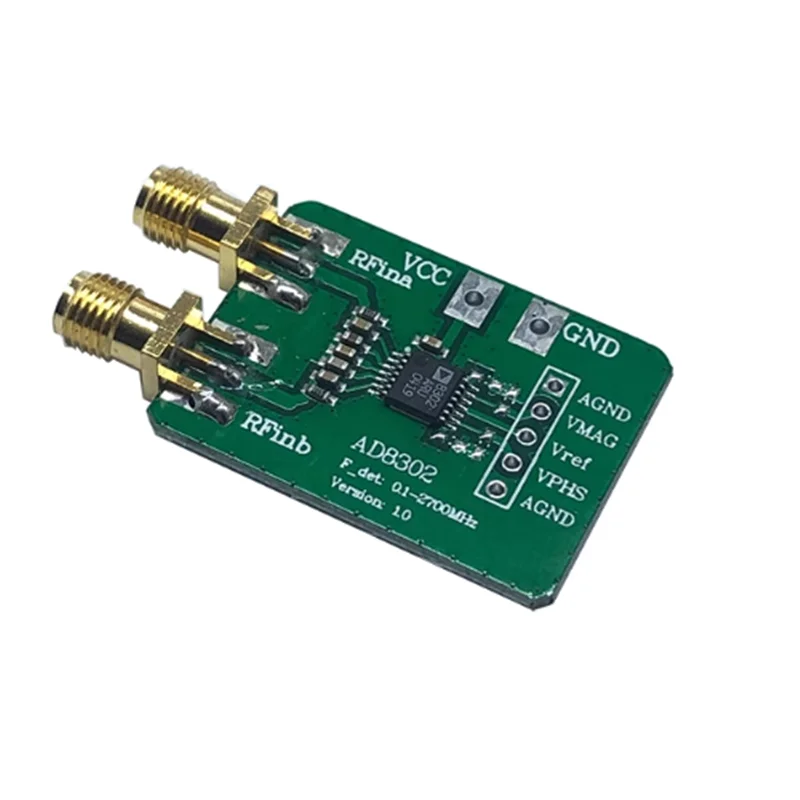

1 Uds AD8302 Detector de amplitud y fase RF Detector de amplitud y fase Detector logarítmico - imagen 1
1 Uds AD8302 Detector de amplitud y fase RF Detector de amplitud y fase Detector logarítmico - imagen 2

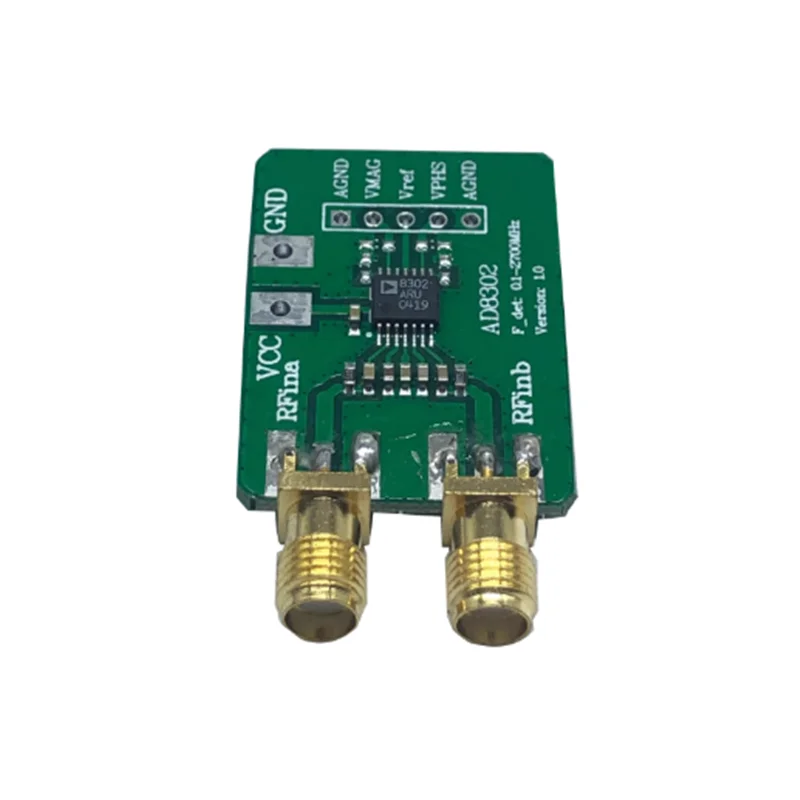

1 Uds AD8302 Detector de amplitud y fase RF Detector de amplitud y fase Detector logarítmico - imagen 3
En Stock
11,19 €
11,9 € -94.03%
Comprar ahora
Con la garantía de Marketplace

Número de modelo

Última actualización: 2026-01-30T00:07:54.045Z

Descripción

Detalles del producto:

1 Uds AD8302 Detector de Amplitud y fase RF Detector de Amplitud y fase Detector logarítmico

1 introducción al dispositivo

El detector de fase y amplitud relativa de la señal de RF, con el chip AD8302, es un IC de RF totalmente integrado que mide la amplitud y la fase entre dos señales de entrada independientes.El dispositivo funciona a frecuencias que van desde frecuencias bajas hasta 2,7 GHz.Se puede utilizar para detección de ganancia y medición de la relación de onda estacionaria.


El AD8302 incluye dos amplificadores logarítmicos de banda ancha adaptados con precisión, un multiplicador lineal/ discriminador de fase de banda ancha, una fuente de voltaje de referencia de precisión de 18 V y circuitos de operación proporcionales analógicos.El rango de la señal de entrada es de -60 dBm 0 dBm (impedancia de referencia 50 Ω) y el rango dinámico correspondiente es 60 dBAD8302.La salida proporciona una medición de amplitud precisa en el rango de +/-30 dB con una pendiente de 30 mV/dB; La medición de fase varía de 0 a 180° con una pendiente de 10mv/grados.
El circuito integrado monolítico AD8302 para medición de grados y fase de rflIFh se compone principalmente de dos detectores logarítmicos de banda ancha, un detector de fase, un grupo de amplificadores de salida, una unidad de polarización y un buffer de voltaje de referencia de salida, etc.
Puede medir simultáneamente la relación de amplitud y la diferencia de fase entre dos señales de entrada desde baja frecuencia hasta rango de velocidad de 27 Ghzb, y puede usarse en medición de relación lineal de amplificador de velocidad RF/FT, control preciso de potencia de RF, medición de relación de onda estacionaria y monitoreo y diagnóstico del sistema remoto.


Embalaje y envío:

Detalles de pago:

1.Pedido de garantía comercial de Alibaba (tarjeta de crédito);

2.Transferencia bancaria T/T;

3.Paypal;

4. Unión Occidental;

5.Contáctanos si no encuentras tu método de pago.

Detalles de envío:

1. Después del pago y la confirmación, prepararemos los productos de manera eficiente y los entregaremos dentro de 1 a 3 días hábiles.

2. Usted es libre de elegir DHL, UPS, Fedex, ARAMEX, EMS, correo aéreo económico... según su forma de envío favorita. Si tiene algún requisito especial, indíquelo libremente en las observaciones.

3.Si hay algún accidente o retraso en el paquete, el proveedor del servicio de envío asumirá la responsabilidad en nuestro nombre.

Información de la empresa:

Shenzhen Module Studio Co., Ltd en 1991. es un distribuidor profesional independiente de componentes electrónicos y se especializa en comprar el EXCESS STOCK de los fabricantes de equipos originales (OEM).Fabricantes de equipos contraídos (CEM).
Nuestro negocio principal incluye: circuitos integrados, transistores, diodos, módulos, relés, osciladores de cristal, condensadores, resistencias, LED, optopares, fusibles, inductores, interruptores, etc., casi todos los tipos de componentes electrónicos. Nuestros productos son ampliamente utilizados en diferentes campos como comercial, industrial, etc. Contamos con fuentes de ventaja, precios competitivos, gran cantidad de existencias y servicios de pedidos rápidos. Estamos comprometidos a brindar a los clientes un servicio de adquisiciones y una lista de BOM "ONE-STOP", al mismo tiempo que suministramos componentes electrónicos seguros y confiables que satisfacen sus necesidades. No importa los pedidos grandes o pequeños, los trataremos de manera igual con nuestra mayor sinceridad y mejor servicio. ¡Bienvenidas consultas! Nuestras ventajas: 1. Original de fábrica y soporte en stock, se puede personalizar y satisfacer sus necesidades. 2. La ventaja de precio competitivo le ahorra el costo de compra y su valioso tiempo. 3. Las existencias enormes pueden satisfacer los requisitos urgentes, se admiten envíos rápidos y pedidos pequeños. 4. Más de 8 años de negocio mayorista y minorista nos permiten acumular mucha experiencia en el campo de los componentes electrónicos; 5. Para garantizar la calidad, cada producto está certificado estrictamente y probado cuidadosamente antes de la entrega.
