Descripción

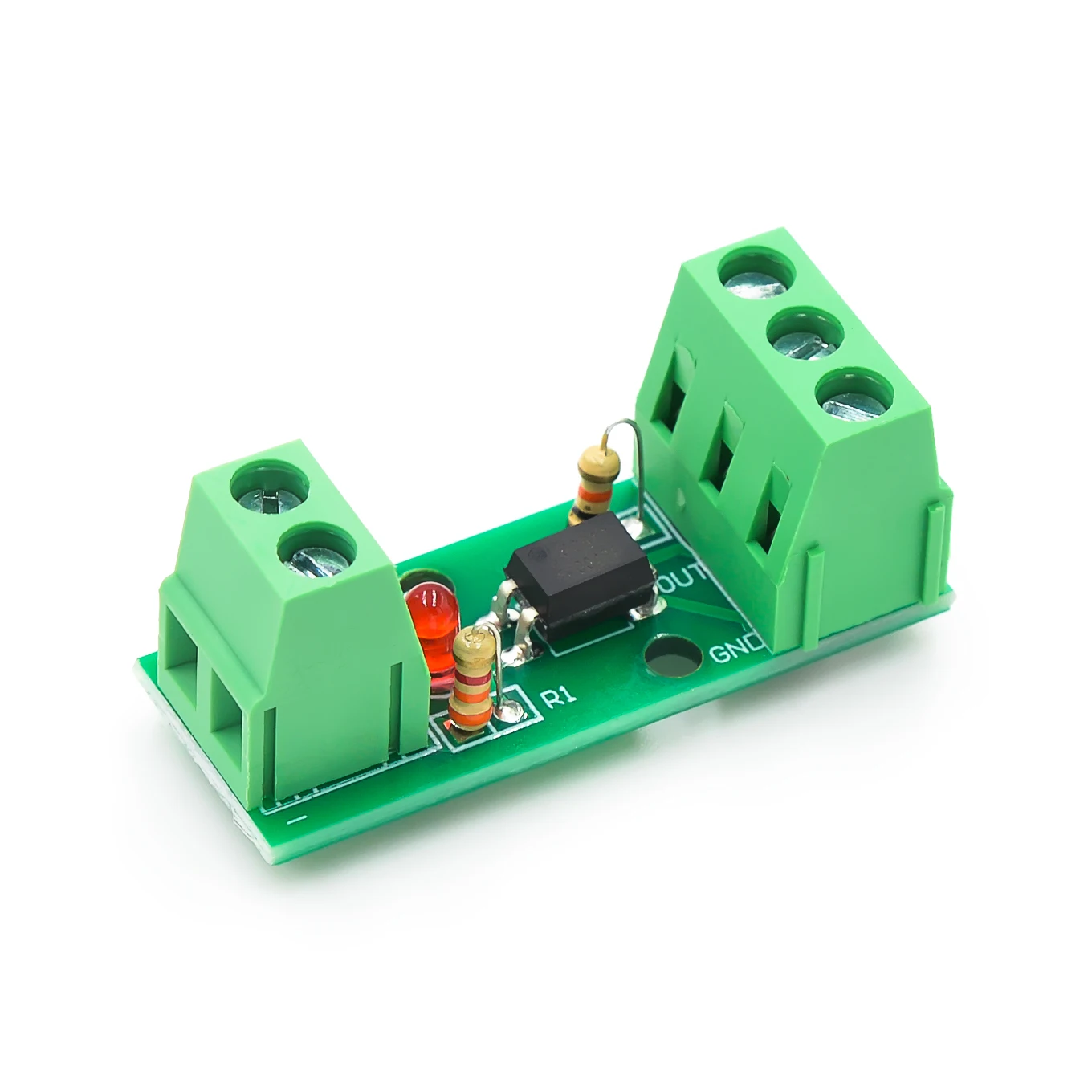

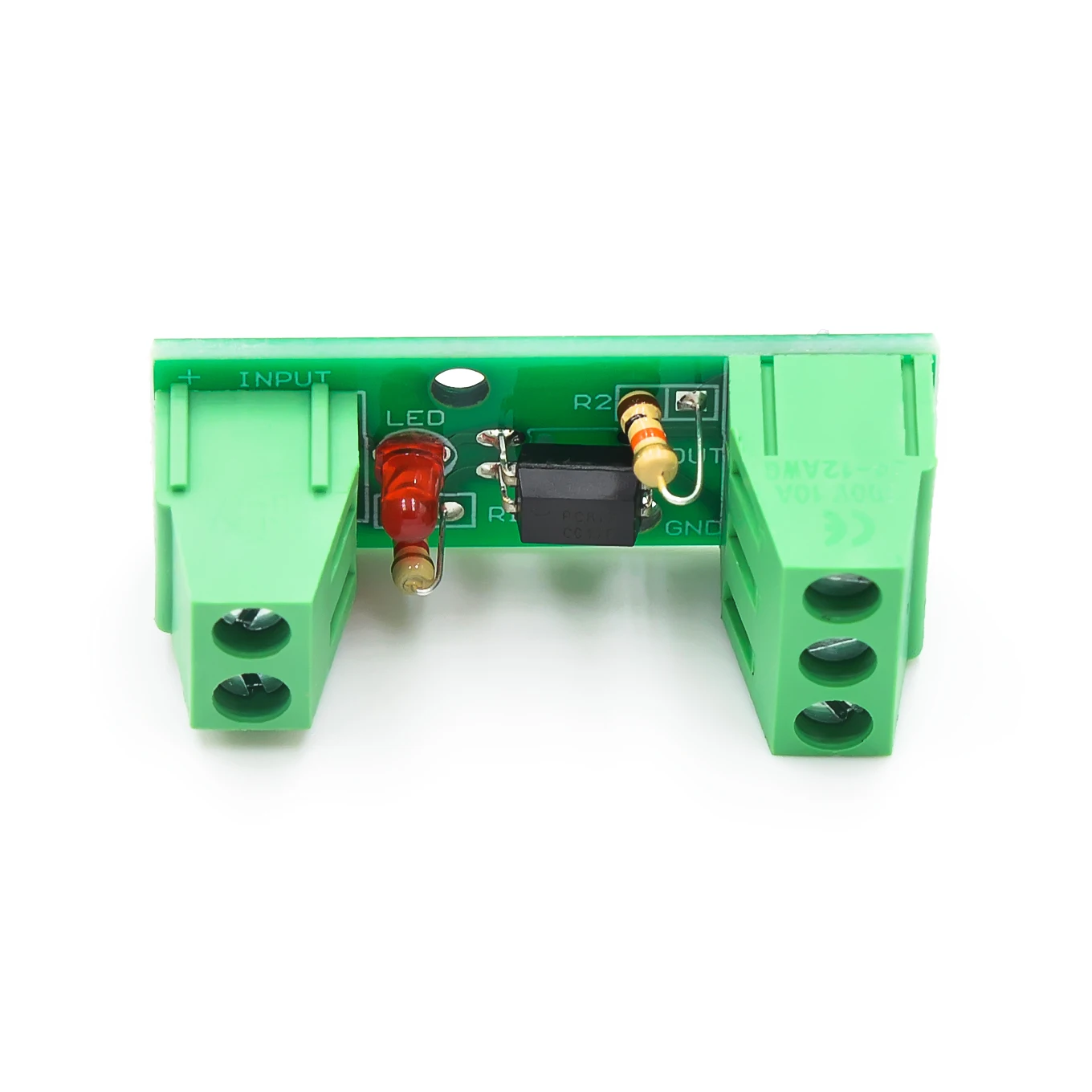

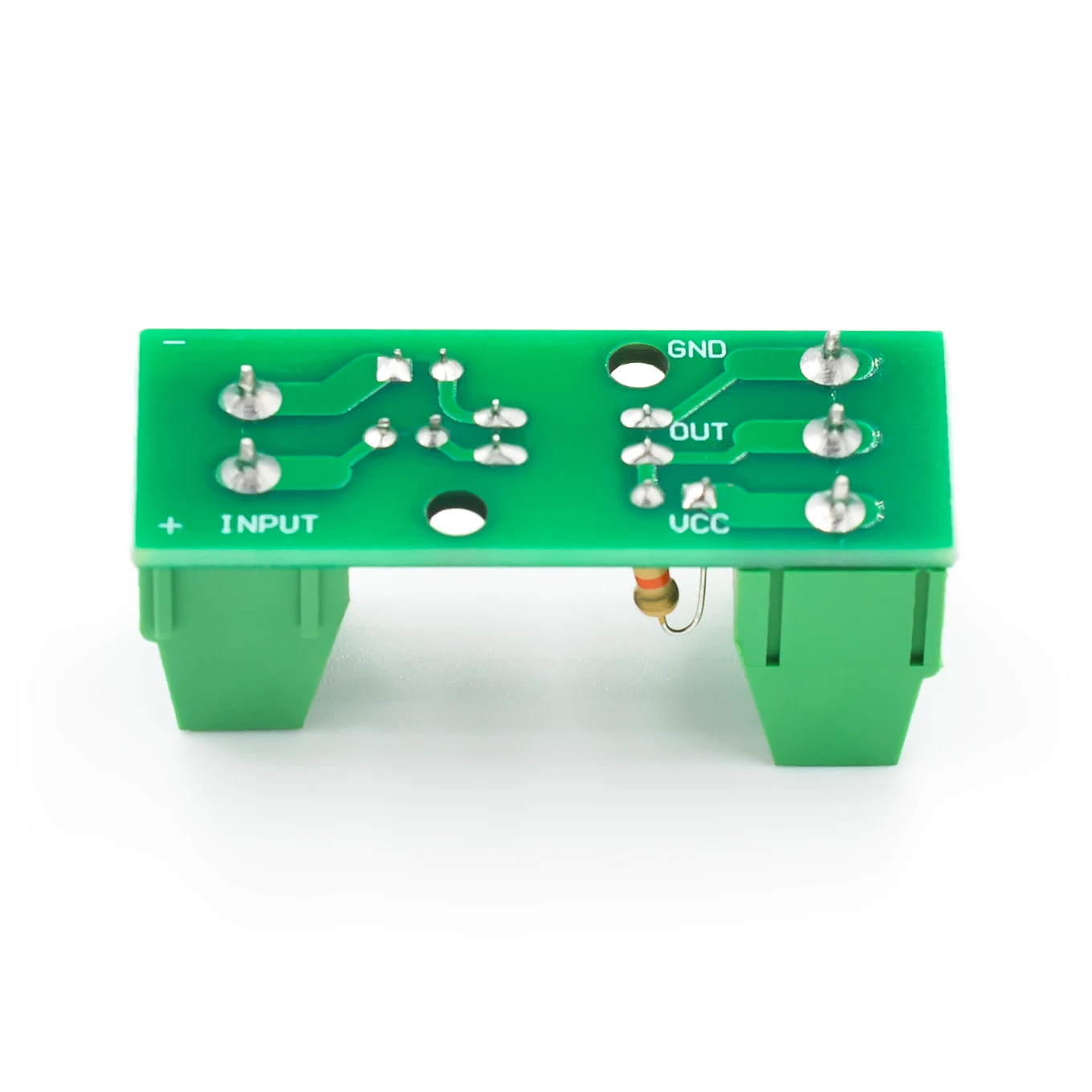

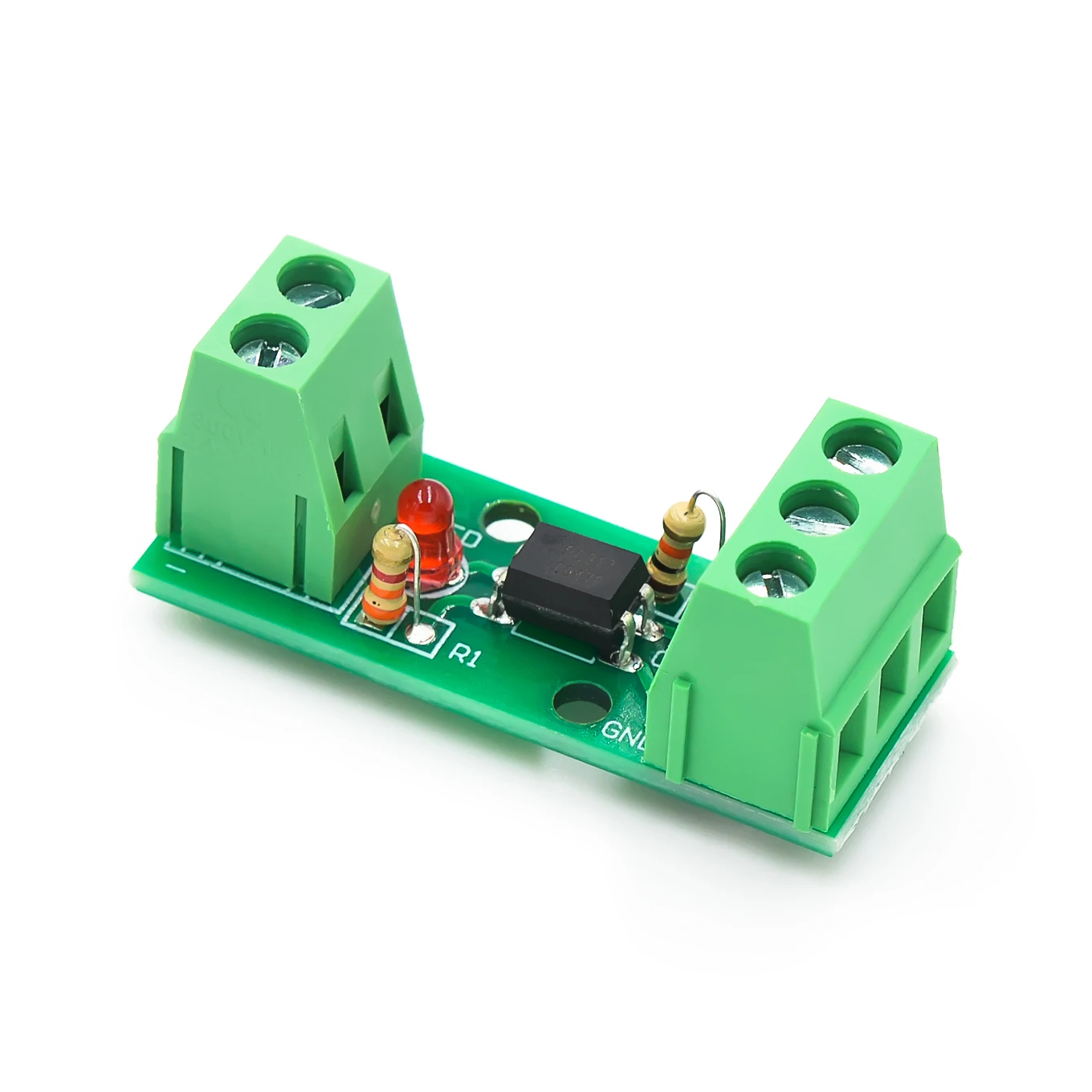

1 módulo de aislamiento de acoplamiento óptico
El terminal de tornillo de paso 5,0 es conveniente para el cableado
El voltaje predeterminado del terminal del optoacoplador de entrada es 5 V.Además, se puede pedir una entrada de voltaje de 12 V -30 V para contactar al comerciante.
(Si no hay indicación y no hay contacto wangwang, según la entrega predeterminada).
Esta función del tablero
1 nivel de salida MCU para accionar el motor y otros dispositivos perceptivos para realizar la función de aislamiento, protección antiinterferencias MCU parte del circuito.
2 El nivel de salida de MCU es bajo, el voltaje de conducción del módulo impulsado es alto para la coincidencia de nivel, como algunas entradas de PLC a voltaje de 24 V, se pueden usar para convertir este módulo.
3 Utilizado para inversor, puede invertir la salida de la señal de entrada
Por ejemplo, si el nivel de señal de salida de un sensor es de 12 V y el voltaje de una microcomputadora de un solo chip es de 5 V, este módulo se puede utilizar para aislamiento y detección.
5 amplificación de corriente, como la corriente de salida de MCU es demasiado pequeña para controlar algunos circuitos, puede usar este módulo para amplificación
.
Características del EL817:
El voltaje de aislamiento es superior a 3000 V.
Corriente de entrada máxima 50MA
Corriente de funcionamiento 1MA
Corriente de salida máxima 50 mA (corriente de entrada requerida en 15-20 mA)
Temperatura de trabajo -55~110 grados.
Frecuencia máxima de la señal de aplicación: 5 KHz
