Descripción

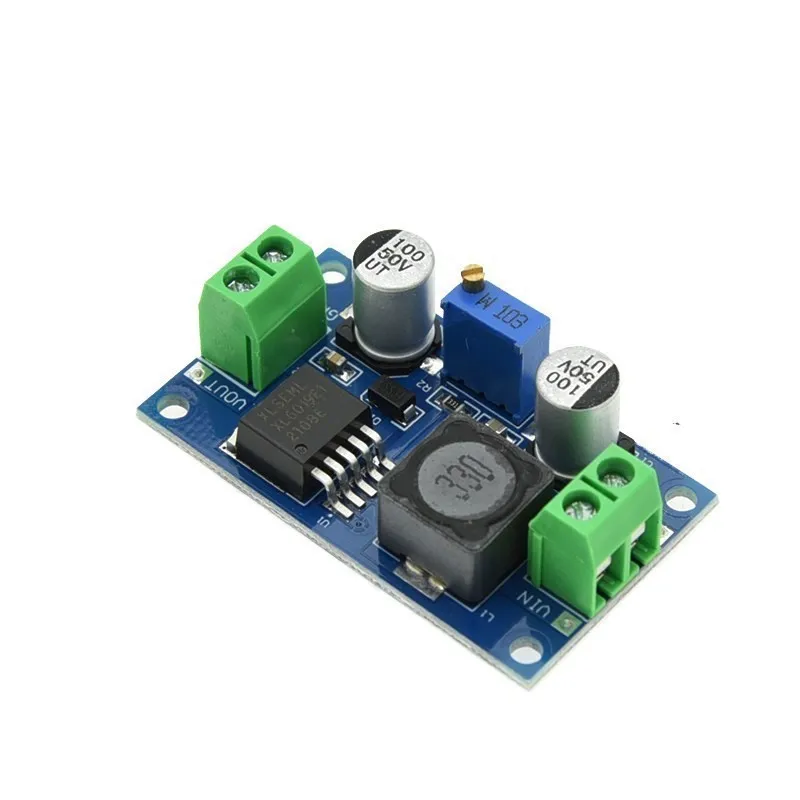

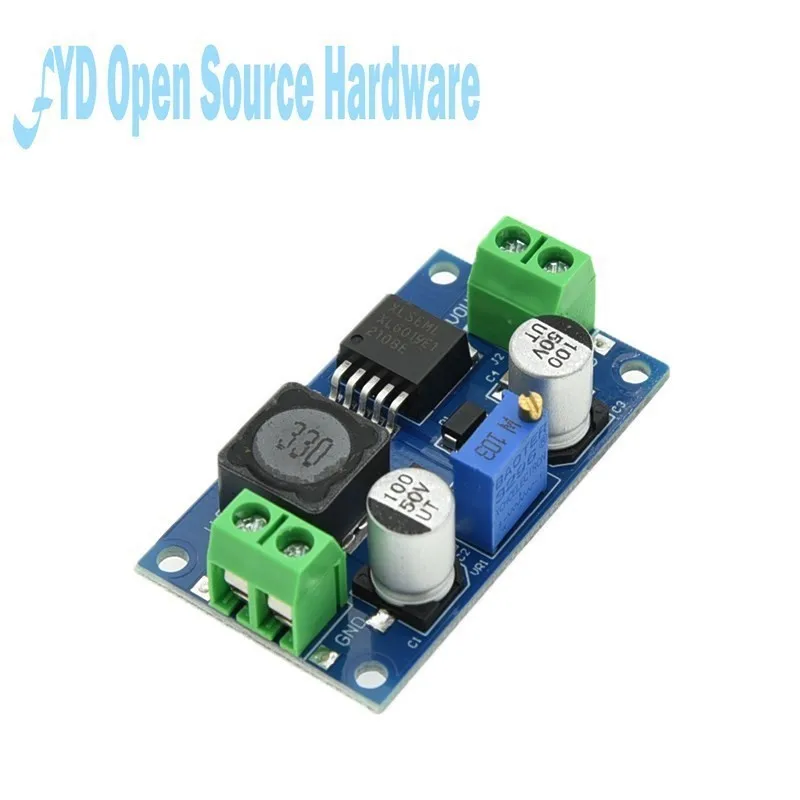

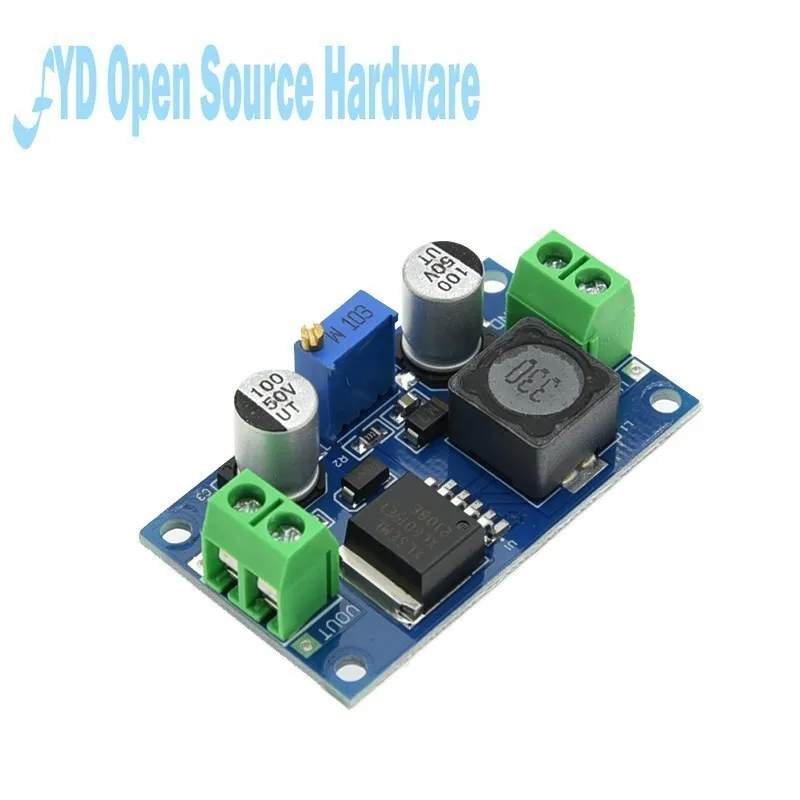

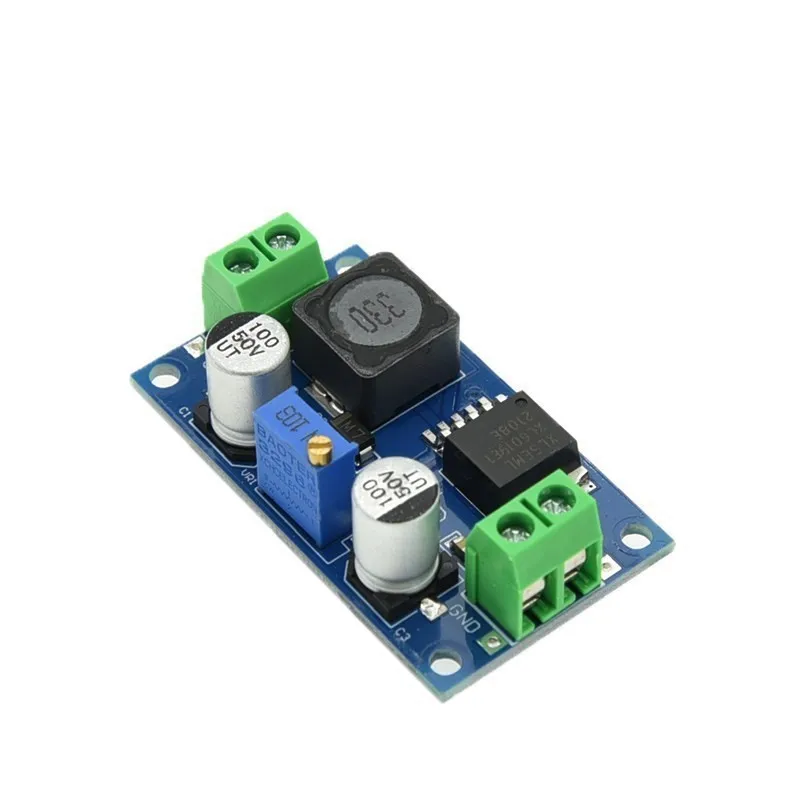

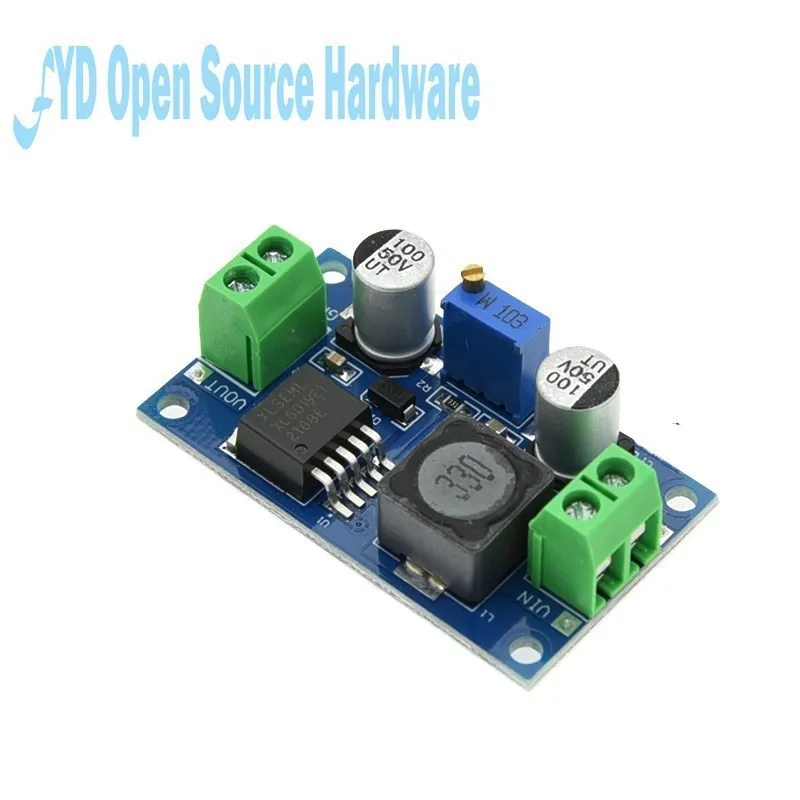

Características del producto
1, usando la topología convencional BOOST funciona en un programa de salida de presión constante, el MOSFET de integración interna es de bajo costo, menos dispositivos periféricos, sistema; y han gastado
2, amplio rango de voltaje de entrada, voltaje de entrada de hasta 35 v.
3. se puede ajustar El voltaje de salida, el máximo puede ser soportado por 40V;
4, la protección térmica incorporada, protección contra sobrecorriente circuito de protección de confiabilidad completa, alta confiabilidad;
5. La eficiencia de conversión del sistema puede alcanzar más del 90%, diseño térmico conveniente;
6. Paquete TO263-5L estándar de la, adecuado para 30W menos que la aplicación Boost.
Uso del módulo:
1 potencia de acceso (3-35V), la luz indicadora de potencia, el módulo funciona correctamente.
2 perilla de potenciómetro de ajuste azul (generalmente en sentido contrario a las agujas del reloj Buck Boost) usando multímetro para monitorear el voltaje de salida al voltaje.
Asuntos que requieren atención
1. Se recomiendan largas horas de trabajo dentro de los 2,5 A de uso actual, al mismo tiempo combinado con chip suelto (10W por encima de la salida); debido al módulo de refuerzo, para garantizar una salida estable, mantenga la presión diferencial mínima de 1,5 V.
Funda de aplicación:
1. Fuente de alimentación regulada a bordo, esta entrada de módulo solo necesita conectarse a la fuente de alimentación del automóvil, un soporte para cigarrillos, puede ajustar el potenciómetro, el voltaje de salida se puede ajustar arbitrariamente en 5V-30V para su teléfono móvil, MP3, MP4, carga PSP y muchos otros dispositivos, fuente de alimentación, Muy simple y conveniente.
2 fuentes de alimentación al equipo electrónico, cuando el equipo necesita una fuente de Alimentación de 5V-35V y la fuente de alimentación de voltaje correspondiente, el módulo se puede utilizar para facilitar el voltaje al voltaje requerido para resolver el problema.
3. Prueba de voltaje de funcionamiento del sistema, al hacer el proyecto puede usar este módulo para depurar el rango de voltaje de funcionamiento del sistema, muy fácil y conveniente.
