Descripción
Descripción

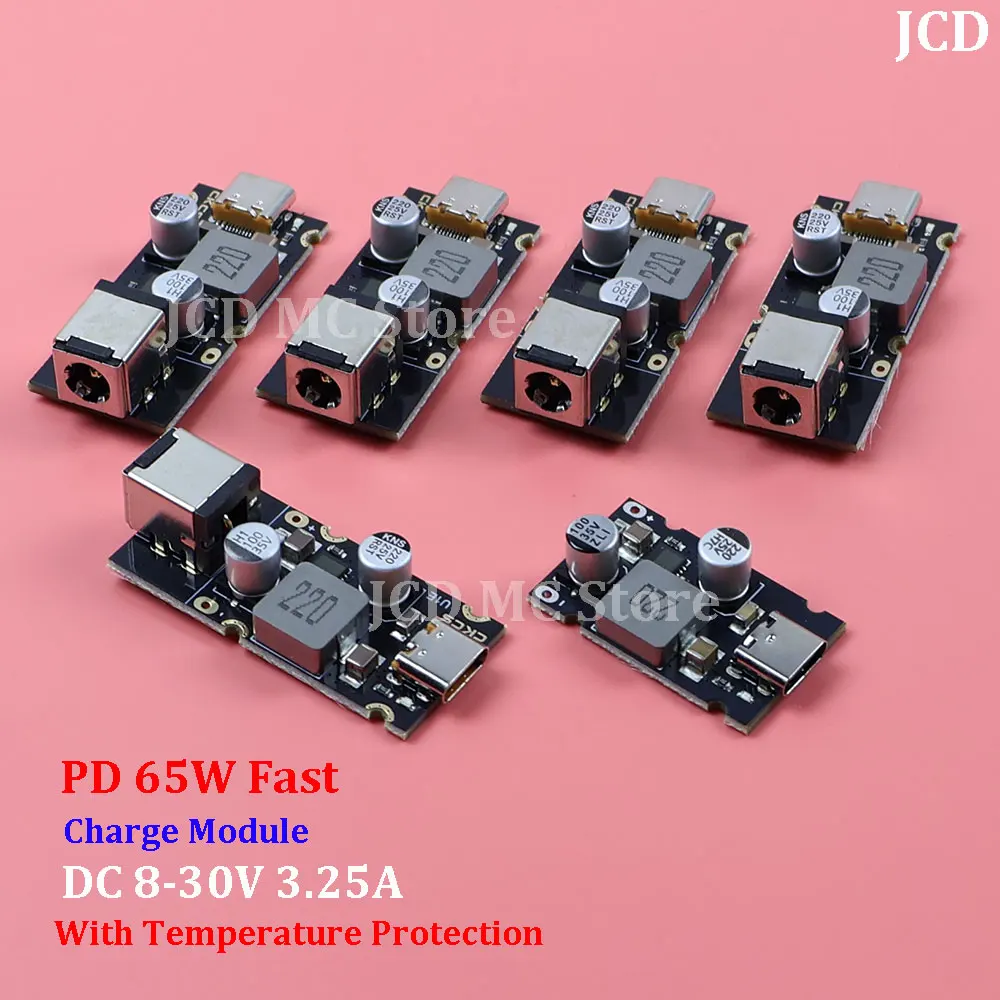

Capacidad de carga rápida: experimente una carga rápida con la capacidad PD de 65 W de este módulo, lo que garantiza que sus dispositivos se enciendan en poco tiempo.
• Interfaz tipo C: el producto cuenta con una interfaz tipo C que proporciona una conexión universal para sus dispositivos.
• Admite PD3.1 QC3.0 SCP PPS: Diseñado para admitir protocolos de carga rápida PD3.1, QC3.0, SCP y PPS, lo que garantiza la compatibilidad con una amplia gama de dispositivos.
• Tipo de regulador de voltaje: Como regulador de voltaje, este módulo garantiza una salida de voltaje estable y segura para sus dispositivos.
• Origen chino: fabricado en China continental, este producto promete alta calidad y confiabilidad.
Características del producto:
Admite PD3.1 (PPS), QC3.0 y SCP
Con función de protección, protección contra sobretensión y subtensión de entrada, protección contra sobrecorriente de entrada, protección contra cortocircuitos de sobrecorriente de salida, protección contra sobretemperatura
Salida máxima 20V 3,25A
Entrada 8~30V (solo reductor)
El modelo DC se divide en dos tipos 5521 y 5525, 5521: diámetro exterior 5,5 mm, diámetro interior 2,1 mm; 5525: Diámetro exterior 5,5 mm, diámetro interior 2,5 mm.
Parámetros del producto:
Voltaje de entrada: DC8 ~ 30V
Voltaje de salida: se ajusta automáticamente a 3,3 V ~ 21 V cuando se conecta a un dispositivo receptor compatible con TYPE-C (el voltaje de entrada debe ser mayor que el voltaje de salida, si desea activar una carga rápida de 20 V, el voltaje de entrada debe ser superior a 20 V)
Potencia de salida: 65w máx. (5V3A,9V3A,12V3A, 20V3.25A, etc.)
Salida máxima: 20V 3,25A
Eficiencia de conversión: 92%~97%
Ondulación del voltaje de salida: 200mV
Corriente sin carga: 3mA
Protección contra sobretensión y subtensión de entrada
Protección contra sobrecorriente de entrada
Protección contra cortocircuitos de sobrecorriente de salida
Protección contra sobretemperatura para toda la máquina.
Protocolos de carga compatibles: PD3.1 (PPS), QC3.0, SCP
Tamaño del producto:

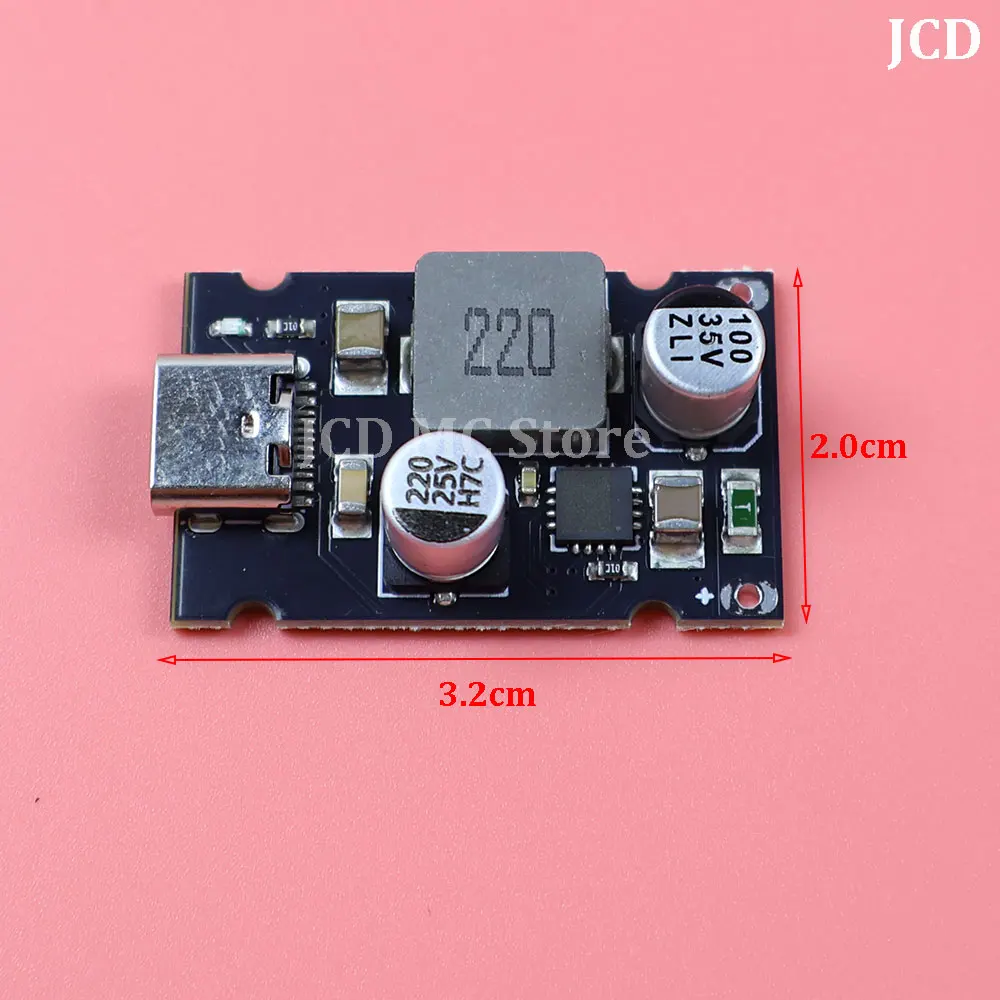

Modelo estándar: 32×20×10 mm (sin incluir 1 mm de casquillo en C sobresaliente)

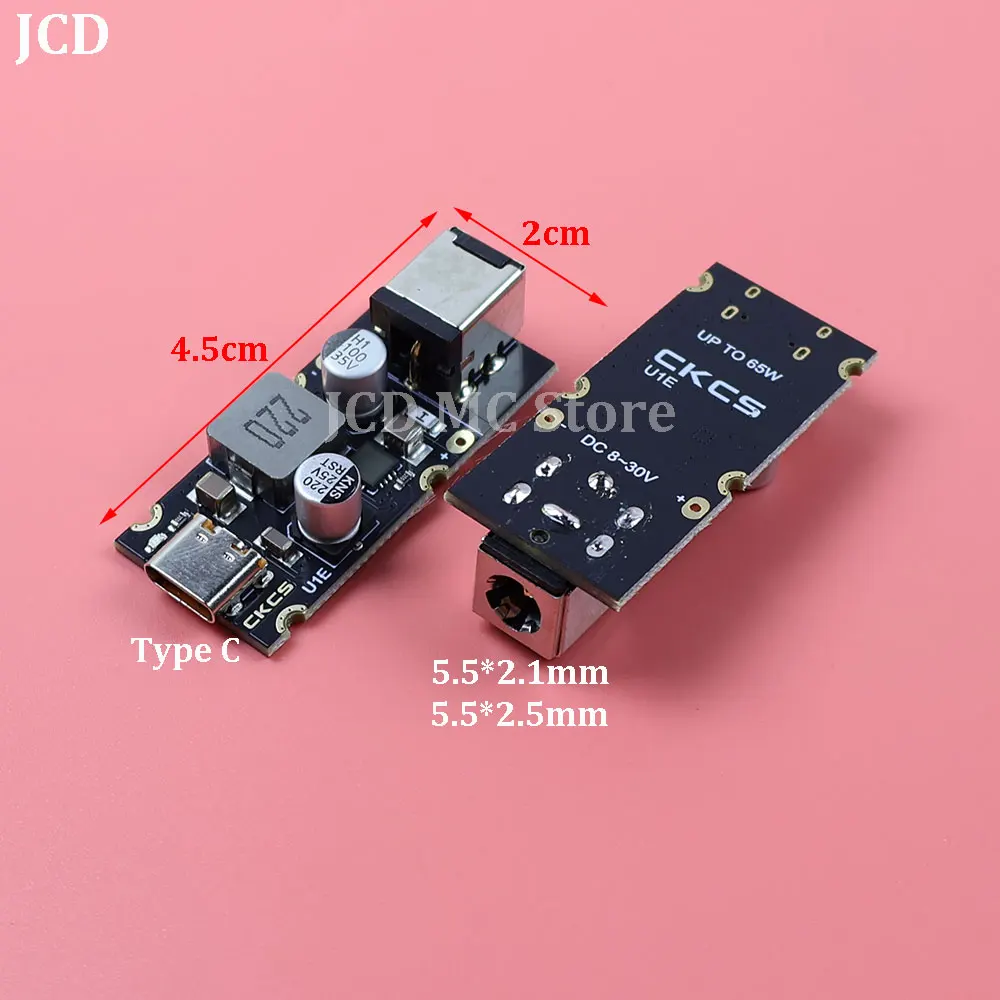

Con asiento DC: 45×20×10 mm (excluyendo el 1 mm que sobresale del zócalo C)
Protocolos de carga admitidos:
BC1.2, protocolo de Apple
Qualcomm QC2.0 y QC3.0
Protocolo de carga rápida Huawei FCP y SCP
Acuerdo de carga rápida Samsung AFC
MTK PE+1.1 y MTK PE+2.0
Protocolo de salida PD2.0/PD3.1(PPS)
Aplicación del producto: Todo tipo de salida de carga rápida de transformación de fuente de alimentación
Instrucciones de uso:
Si se utiliza el adaptador de corriente de 20 a 24 V como entrada, se recomienda encender la fuente de alimentación antes de conectarlo al módulo.De lo contrario, es posible que el módulo no produzca 65 W debido a un corte de energía causado por un encendido lento.

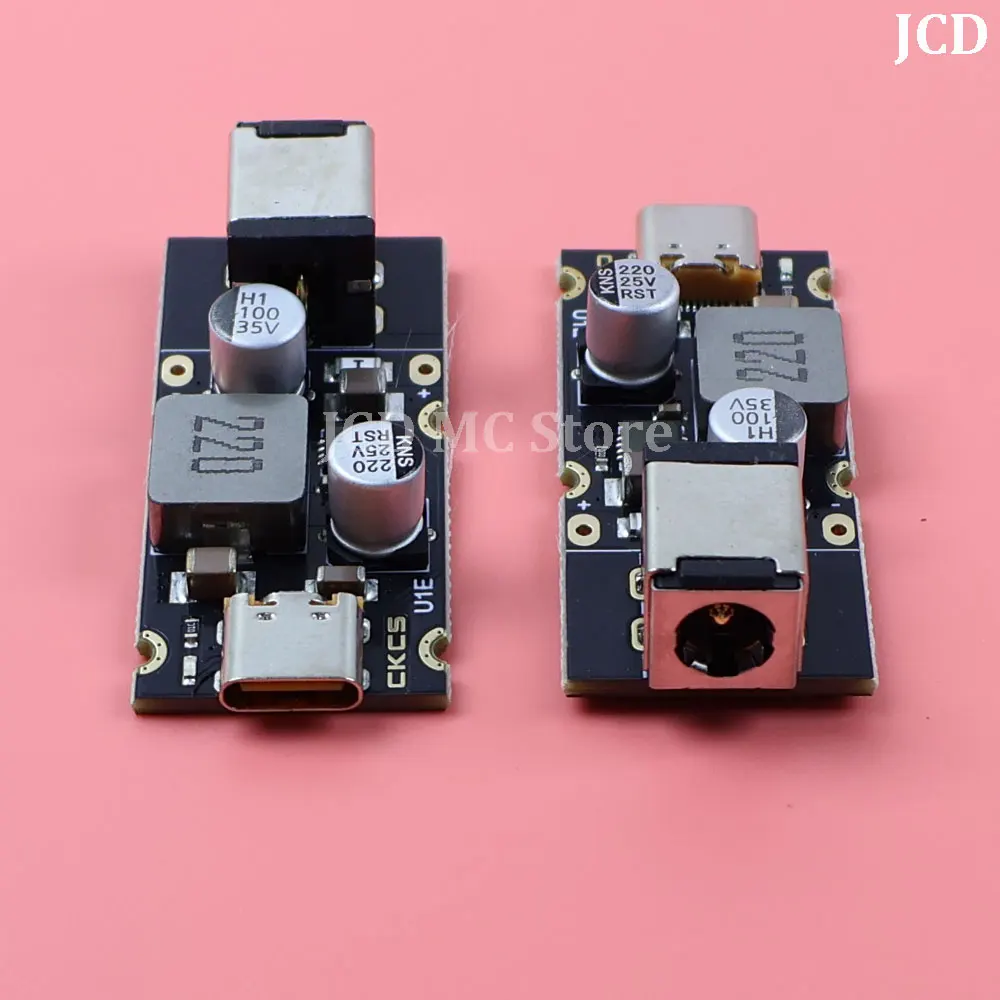

El modelo DC se divide en 5521 y 5525.
5521: Diámetro exterior 5,5 mm, diámetro interior 2,1 mm; 5525: Diámetro exterior 5,5 mm, diámetro interior 2,5 mm.
La longitud del modelo de CC aumenta en 12 mm en comparación con el modelo estándar, que es de 44 mm, y el asiento madre tipo c y el asiento de CC sobresalen aproximadamente 1 mm del borde de la placa.El 5521 también es compatible con el conector 5525 con metralla de diapasón.
Aumento de temperatura del producto y ondulación de salida:
Condiciones de prueba: voltaje de entrada 24 V, temperatura ambiente 24℃, soporte de carga para computadora portátil PD65W (potencia de aproximadamente 50%), la prueba de presión de funcionamiento de la computadora para garantizar que la potencia del extremo de potencia esté completa de 65w.
Lista de productos:
1X módulo
