Descripción

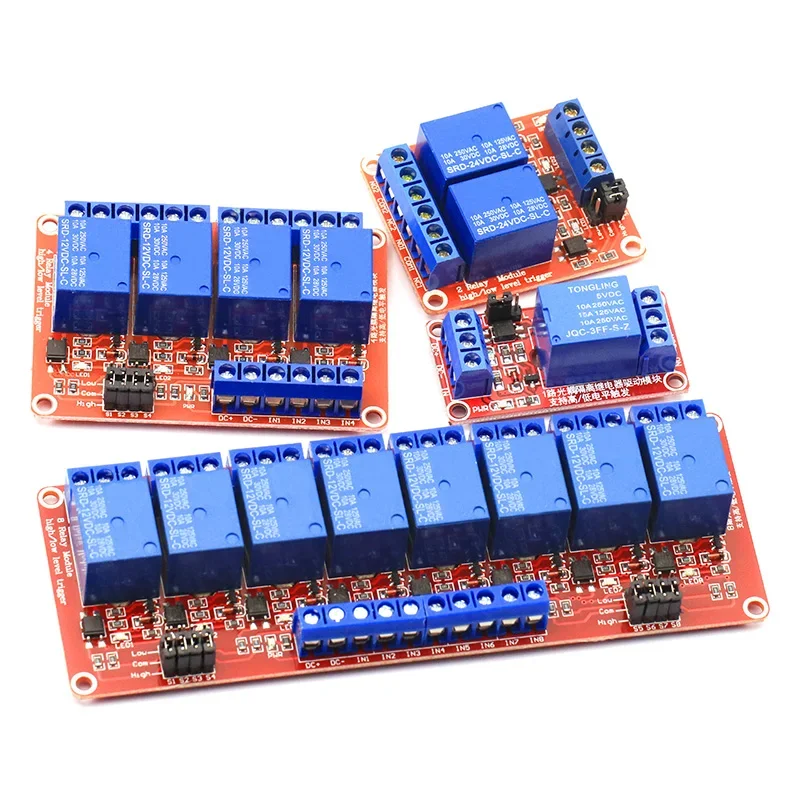

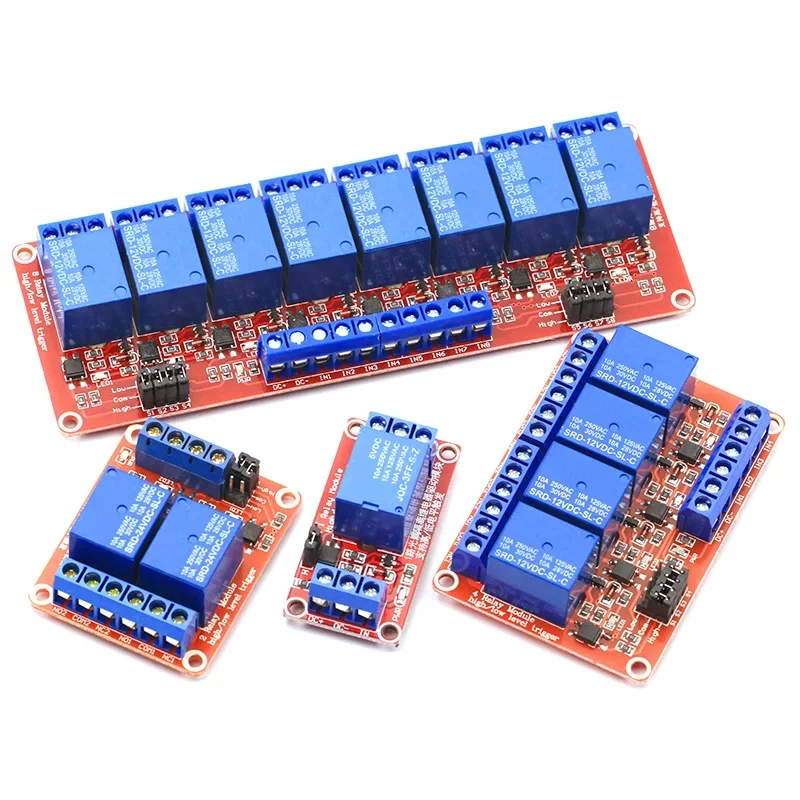

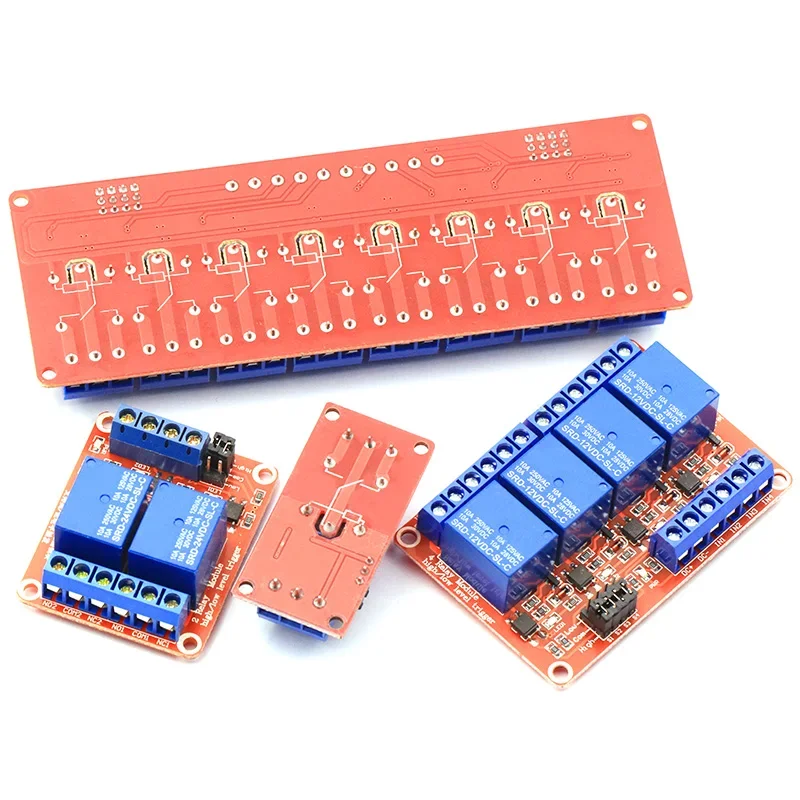

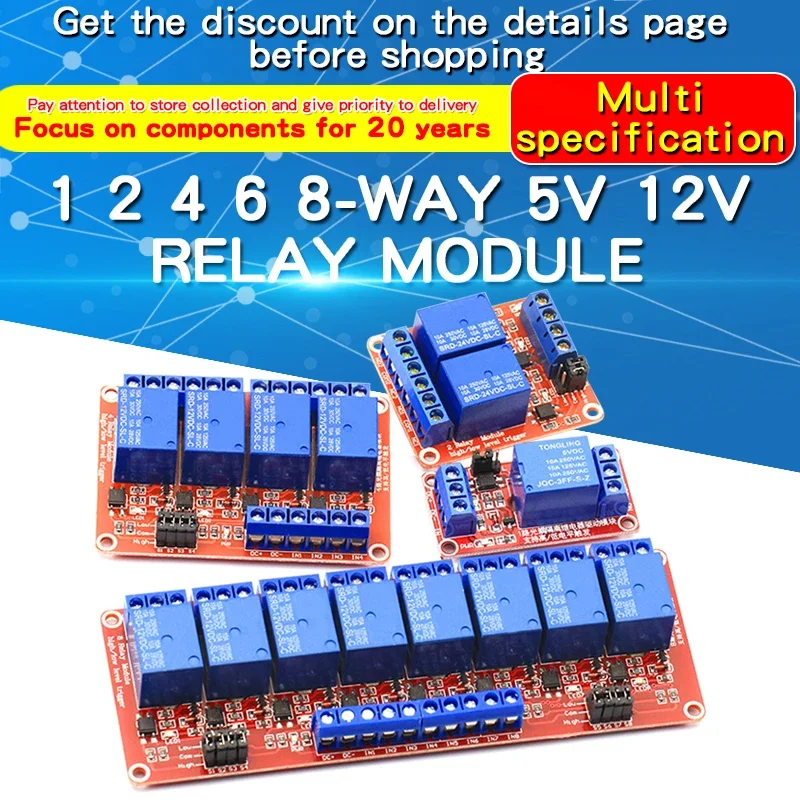

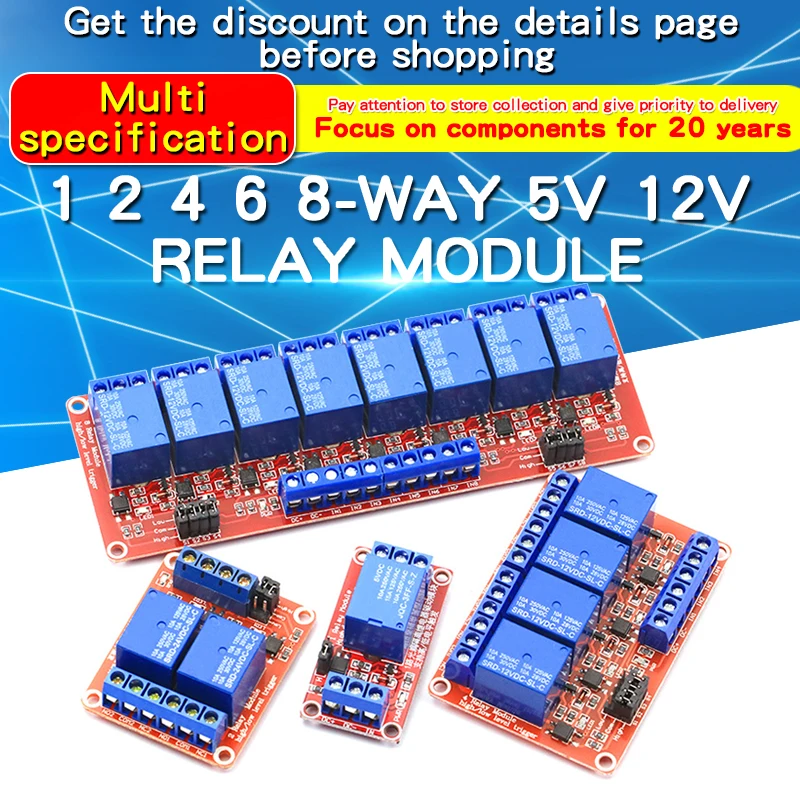

Descripción del módulo:
1.Carga máxima de la interfaz normalmente abierta: CA 250 V/10 A,
CC 30 V/10 A;
2.Aislamiento de optoacoplador montado en chip, gran capacidad de conducción y
rendimiento estable; Corriente de disparo 5mA
3.Voltaje de funcionamiento del módulo: 5V / 12V / 24V
4.El módulo se puede activar configurando un nivel alto o bajo.
a través del puente;
5.Diseño tolerante a fallas, incluso si la línea de control está rota, el relé
no actuará;
6.Indicador de encendido (verde), indicador de estado del relé (rojo)
7.El diseño de la interfaz es fácil de usar y todas las interfaces pueden ser
conectado directamente y sacado a través del terminal de cableado para
comodidad.
8.Hay 4 orificios para tornillos de fijación, 3,1 mm, con un espacio entre
44,5*20,5mm
Medición manual, ¡habrá errores!
Descripción de la interfaz:
1.DC+: conectado al polo positivo de la fuente de alimentación (el voltaje
es 5V, 12V y 24V según los requisitos del relé)
2.DC-: conectado al polo negativo de la fuente de alimentación
3.En: se puede activar un relé de control de nivel alto o bajo Salida de relé:

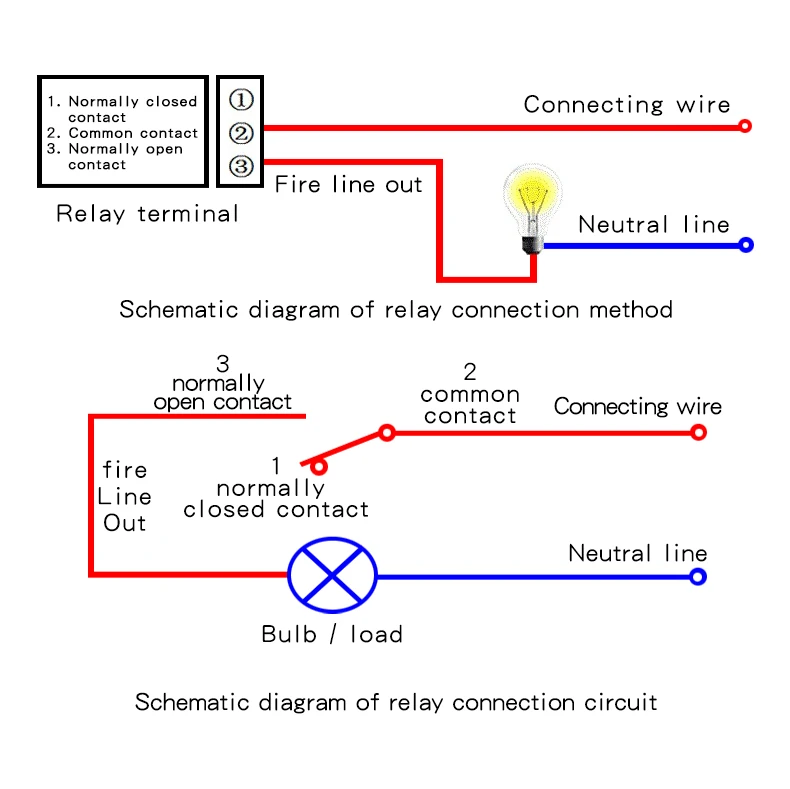

1.No: interfaz normalmente abierta del relé.El relé se suspende antes
cierre, y se cortocircuita con com después del cierre.
2.COM: interfaz común de relé
3.NC: interfaz normalmente cerrada del relé.El relé está en cortocircuito.
con com antes de cerrar y suspendido después de cerrar Alto y bajo
terminal de selección de disparador de nivel:
1.Cuando el puente entra en cortocircuito con nivel bajo, se activa en nivel bajo
nivel;
2.Cuando el puente está en cortocircuito con alto, se activa en alto
nivel.
1.El módulo adopta relé y la carga máxima de normalmente abierto.
Interfaz: CA 250 V/10 A, CC 30 V/10 A;
2.Aislamiento de optoacoplador montado en chip, gran capacidad de conducción y
rendimiento estable; Corriente de disparo 5mA
3.Voltaje de funcionamiento del módulo: 5V/12V/24V
4.El módulo se puede activar configurando un nivel alto o bajo.
a través del puente;
5.Diseño tolerante a fallas, incluso si la línea de control está rota, el relé
no actuará;
6.Indicador de encendido (verde), indicador de estado del relé (rojo)
7.El diseño de la interfaz es fácil de usar y la interfaz se puede liderar
salir directamente a través del terminal de cableado, lo cual es muy conveniente
8.Tamaño del módulo: 50 mm * 41 mm * 18,5 mm (largo x ancho x alto)
9.Se colocan cuatro orificios para tornillos de fijación, con orificios de 3,1 mm y espaciado.
de 44,5 mm * 35,5 mm
Medición manual, ¡habrá errores!
Interfaz del módulo:
1.DC +: conectado al polo positivo de la fuente de alimentación (el voltaje
es 5V, 12V y 24V según los requisitos del relé)
2.DC-: conectado al polo negativo de la fuente de alimentación
3.In1: extremo del disparador de señal de 1 canal, que puede establecer un nivel alto o bajo para
activación del relé de control
4.In2: extremo del disparador de señal de 2 vías, que puede establecer un nivel alto o bajo para
activación del relé de control
Salida de relé:
1.No1: interfaz normalmente abierta del relé unidireccional.El relé está suspendido.
antes de ser activado, y se cortocircuita con COM1 después de ser
tirado dentro
2.COM1: interfaz común de relé unidireccional
3.NC1: interfaz de relé normalmente cerrada de 1 vía, que es corta
circulado con COM1 antes de abrir y suspendido después de tirar hacia adentro
4.NO2: interfaz normalmente abierta del relé de 2 vías.El relé está suspendido.
antes de ser tirado, y se cortocircuita con com2 después de ser
tirado dentro
5.Com2: interfaz común del relé bidireccional
6.NC2: interfaz normalmente cerrada de relé de 2 vías.El relé es corto
circulado con com2 antes de abrir y suspendido después de tirar hacia adentro
Terminal de selección de disparador de nivel alto y bajo:
1.S1 es la selección de disparador de nivel alto y bajo de un relé;
2.S2 es la selección de disparador de nivel alto y bajo
de relé de 2 vías;
3.Cuando com y baja están en cortocircuito, el
El relé correspondiente se activa en nivel bajo,
y cuando com y alto están en cortocircuito, se activa en
alto nivel
1.El módulo adopta relé, interfaz normalmente abierta, carga máxima:
CA 250 V/10 A, CC 30 V/10 A.
2.Se adopta el aislamiento del optoacoplador SMD, con una gran capacidad de conducción,
rendimiento estable y corriente de disparo de 5 mA
3.El voltaje de funcionamiento del módulo es 5V, 12V y 24V
4.Cada circuito del módulo se puede activar configurando un nivel alto o
nivel bajo a través del puente
5.Diseño tolerante a fallas, incluso si la línea de control está rota, el relé
no actuar
6.Indicador de encendido (verde), indicador de estado del relé de 4 vías (rojo)
7.El diseño de la interfaz es fácil de usar y todas las interfaces se pueden sacar
directamente a través del terminal de cableado, lo cual es muy conveniente
8.Tamaño del módulo: 75 mm * 52 mm * 18,5 mm (largo x ancho x alto)
9.Se colocan cuatro orificios para tornillos de fijación, con orificios de 3,1 mm y espacio entre
67 mm * 44,5 mm
Medición manual, ¡habrá errores!
Descripción de la interfaz:
1.DC +: conectado al polo positivo de la fuente de alimentación (el voltaje
es 5V, 12V y 24V según los requisitos del relé)
2.DC -: conectado al polo negativo de la fuente de alimentación
3.In1-in4: según la configuración de cada circuito, el pull-in de
El relé correspondiente se puede controlar a nivel alto o bajo
Salida de relé:
Hay interfaces de 12 cables y todas las interfaces se pueden conectar directamente
y sacado, lo cual es conveniente para los usuarios.
1.No1 - No4: interfaz normalmente abierta del relé.El relé está suspendido.
antes de cerrar, y se cortocircuita con com después de cerrar
2.COM1 - Interfaz común de relé COM4
3.NC1 - NC4: interfaz normalmente cerrada del relé, que es corta
Circitado con com antes de poner y suspendido después de tirar hacia adentro.
Terminal de selección de disparador de nivel alto y bajo:
1.S1-S4 son la selección de disparador de nivel alto y bajo del relé 1-4 a su vez;
2.Cuando com y low están en cortocircuito, el relé correspondiente se activa en nivel bajo, y cuando com y alto se cortocircuitan, se activa en nivel alto.
1.El módulo adopta relé y la carga máxima de normalmente abierto.
Interfaz: CA 250 V/10 A, CC 30 V/10 A;
2.Se adopta el aislamiento del optoacoplador SMD, con una gran capacidad de conducción,
rendimiento estable y corriente de disparo de 5 mA
3.El voltaje de funcionamiento del módulo se puede seleccionar entre 5V, 12V
y 24V;
4.Cada circuito del módulo se puede activar configurando un nivel alto
o nivel bajo a través de un puente;
5.Diseño tolerante a fallas, incluso si la línea de control está rota, el relé
no actuará;
6.Indicador de encendido (verde), indicador de estado del relé de 8 vías (rojo)
7.El diseño de la interfaz es fácil de usar y todas las interfaces se pueden conducir
salir directamente a través del terminal de cableado, lo cual es muy conveniente
8.Tamaño del módulo: 141,5 mm * 52 mm * 18,5 mm (largo * ancho * alto)
9.Hay 4 orificios para tornillos de fijación, 3,1 mm, con un espacio entre
136 mm * 44,5 mm
Medición manual, ¡habrá errores!

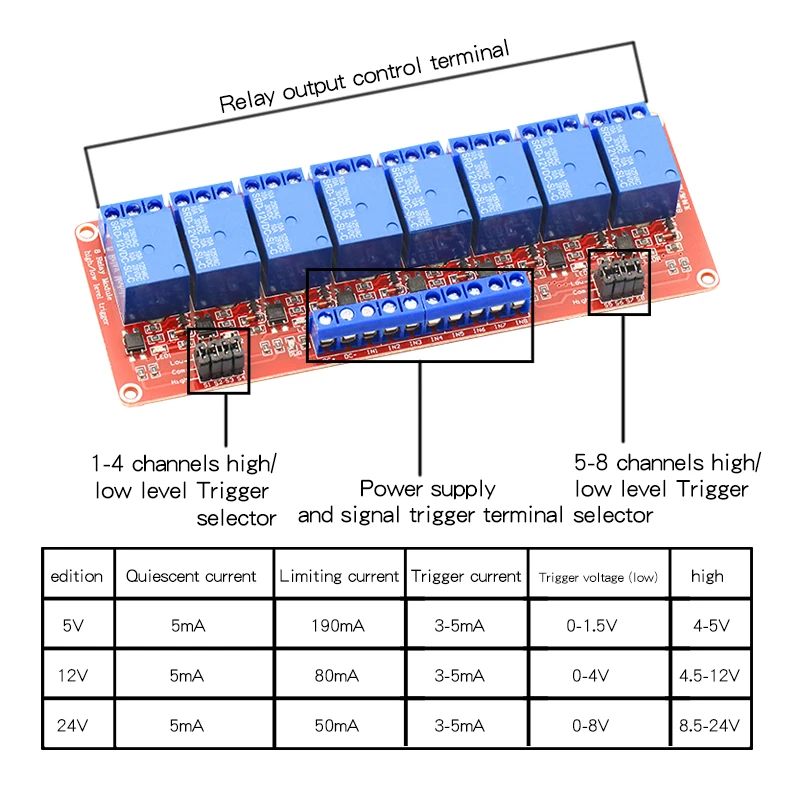

Interfaz del módulo:
1.DC+: conectado al polo positivo de la fuente de alimentación (el voltaje
es 5V, 12V y 24V según los requisitos del relé)
2.DC-: conectado al polo negativo de la fuente de alimentación
3.In1-in8: según la configuración de cada circuito, la entrada de
El relé correspondiente se puede controlar a nivel alto o bajo.
Salida de relé:
Hay interfaces de 24 cables y todas las interfaces pueden ser directamente
conectado y sacado, lo cual es conveniente para los usuarios.
1.No1 - No8: interfaz normalmente abierta del relé.El relé está suspendido.
antes de cerrar, y se cortocircuita con com después de cerrar.
2.COM1 - COM8: interfaz común del relé.
3.NC1 -- nc8: interfaz normalmente cerrada del relé, que es corta
Circitado con com antes de poner y suspendido después de tirar hacia adentro
Terminal de selección de disparador de nivel alto y bajo:
1.S1-s8 son la selección de disparador de nivel alto y bajo de relé de 1 a 8 pulgadas
girar;
2.Cuando com y low están en cortocircuito, el relé correspondiente es
activado a nivel bajo, y cuando se cortocircuitan com y alto,
se activa a nivel alto.
