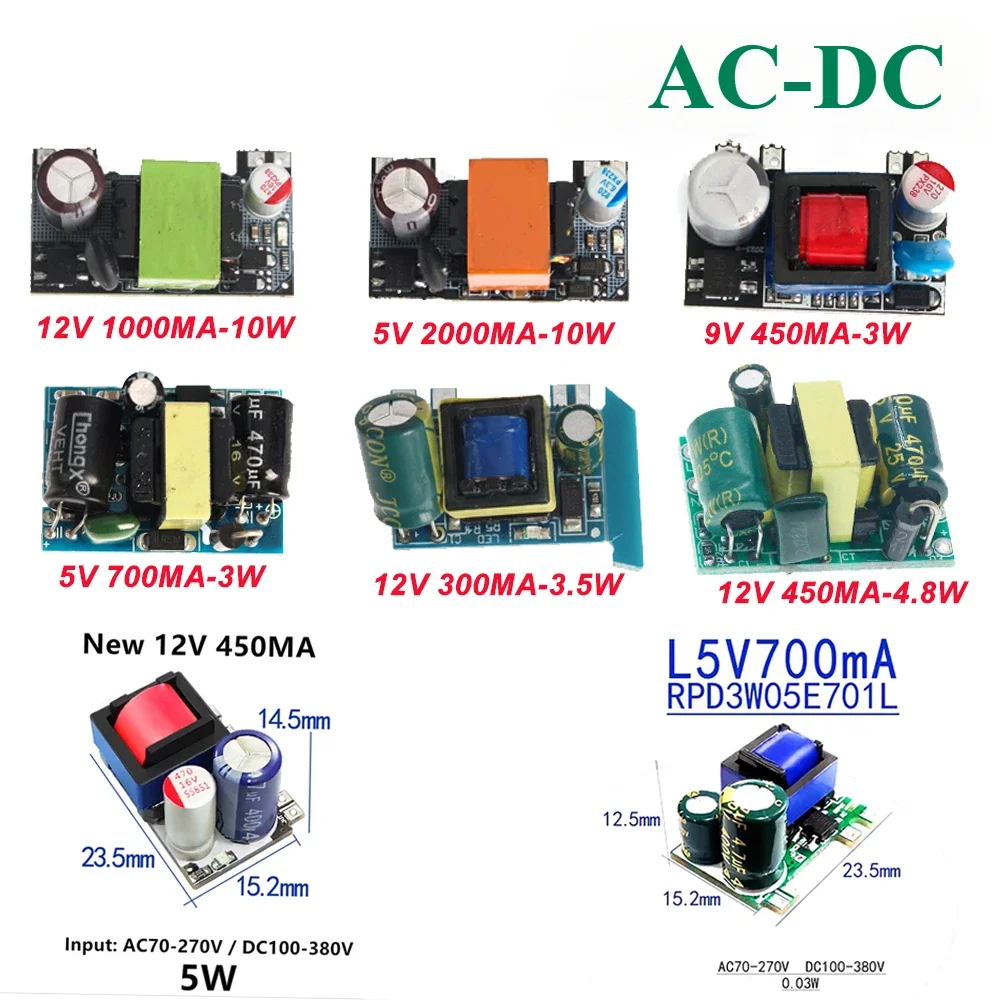

1 módulo convertidor Buck de precisión AC-DC 220V a 5V 700mA, 12V 400mA, 10V 300MA, módulo de fuente de alimentación reductor de 3W-10W

Descripción del producto:
Entrada: AC70-277, DC100-380V
Tensión de aislamiento de aislamiento: 1000 V
Temperatura de funcionamiento: -25-70℃(Resistencia máxima a la temperatura de los componentes 105℃C)(No se recomienda utilizar por debajo de 70oC)℃)
Humedad de funcionamiento (RH): 20-90%, sin condensación
Coeficiente de deriva de temperatura: ±0,02%/°C
Frecuencia de conmutación (KHz): 0,8-65 (chip de control del inversor)
Resistencia de aislamiento (MΩ): condiciones: entrada a salida, 500 VCC, parámetros: 100 M
Nivel de seguridad: Adaptación: CLASE B

Descripción del producto:
Entrada: AC70-277V, DC100-380V
Rango de frecuencia (hz): 47-63
Corriente de entrada (a): 0,12/115vac/0,06/230vac
Corriente de entrada (a): Arranque en frío: 10a/230vac
Eficiencia (típica): 77% - 83
Modo de espera sin carga (mw): 80 80 mw
Potencia nominal (w): 10w
Tasa de ajuste lineal: Carga total: ± 1%
Tasa de regulación de carga: 10-100% carga: ±3%
Frecuencia de conmutación (khz): 0,8-65 (chip de control del inversor)
Tensión de aislamiento (vac): entrada de prueba de salida: 60s 55ma=1000v
Resistencia de aislamiento (mΩ): entrada de prueba de salida: 500vdc=100
Voltaje de entrada: cortocircuito a largo plazo, protección contra cortocircuitos de autorrecuperación: nominal
Voltaje de entrada: Modo de corriente constante de carga completa Protección contra sobrecorriente: Clasificado
Tiempo de retardo de arranque (ms): vin:230vac=500ms
Detener tiempo de espera (ms): vin:230vac=25ms

Lista de productos.
1 * módulo de potencia

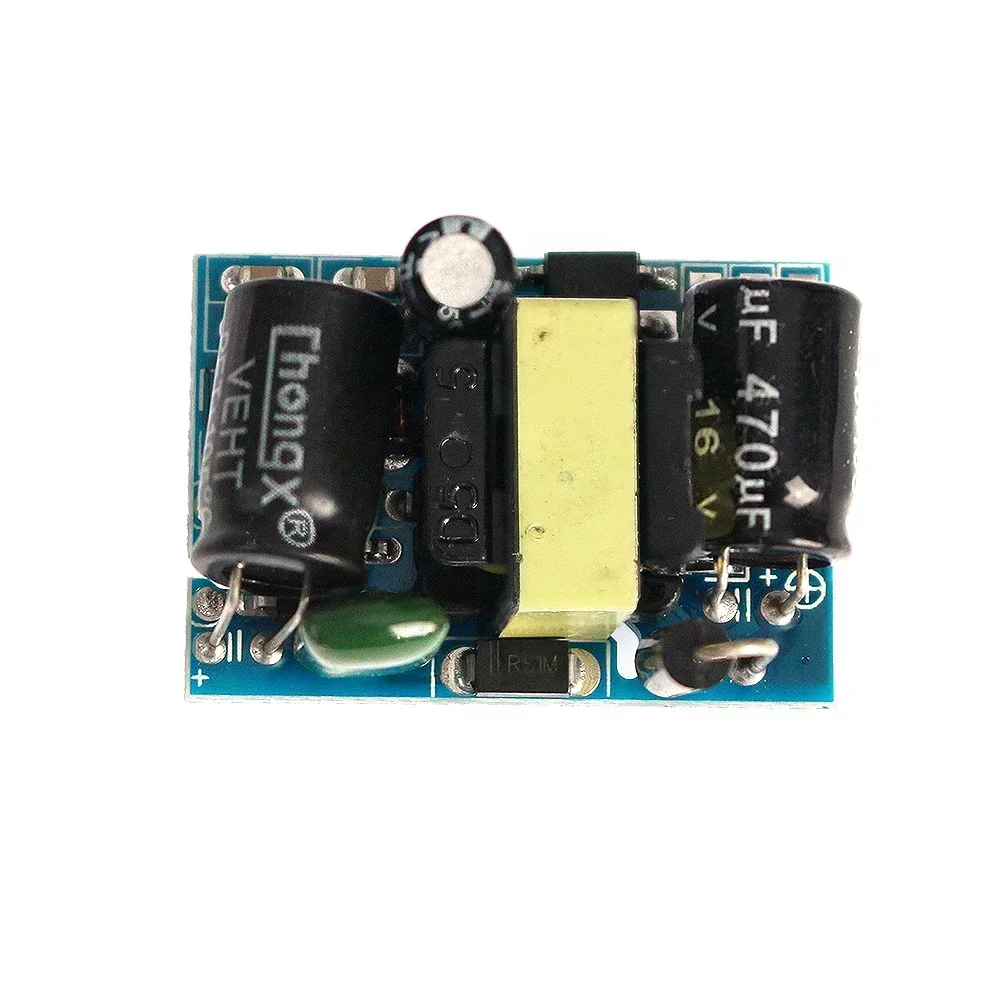

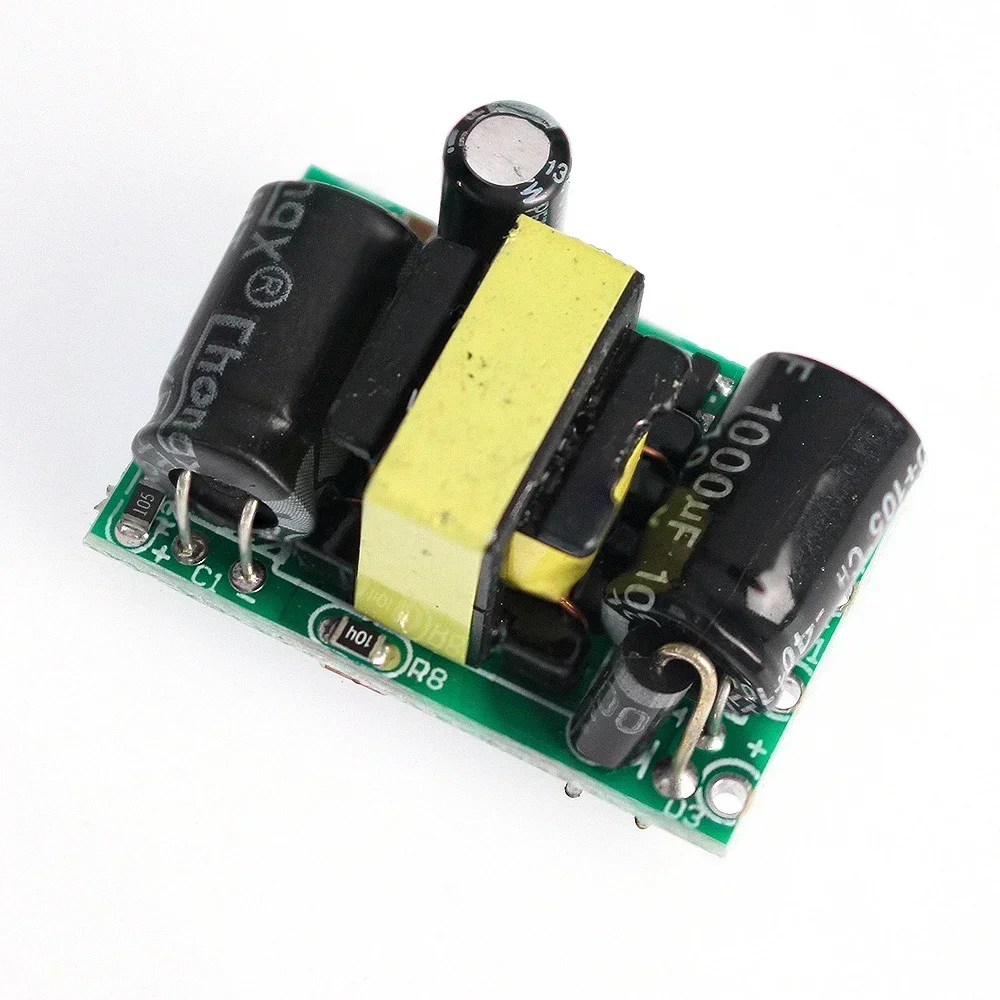

Descripción del producto:

Esta fuente de alimentación es una fuente de alimentación de módulo industrial aislada, con protección de temperatura, protección contra sobrecorriente y protección contra cortocircuitos, aislamiento de alto y bajo voltaje, entrada de voltaje amplio AC85 ~ 265V, regulador de voltaje preciso 431 salida DC5V, tamaño compacto, rendimiento estable, costo -efectivo!

Voltaje de entrada: CA 85 ~ 265 V 50/60 HZ

Voltaje de salida: DC5V (±0,2V)

Corriente de salida: 700 mA
Consumo de energía: 3,5W
Temperatura de funcionamiento: -20-60°C
Humedad relativa: 40-90 %RH (condiciones de prueba: sin refrigeración)
Volumen: largo, ancho y alto 3*2*1,8 (cm)

Características de entrada.

Rango de voltaje de entrada: 85-265 V
Corriente de entrada: 0,0273 (AC110 V), 0,014 (AC220 V)
Sobretensión de entrada: 20A
Condición de prueba: condición de carga completa

Características de salida.
Voltaje de salida: +5V
Corriente mínima de salida: 0A
Corriente de salida máxima: 700 mA
Corriente máxima: 800 mA
Rango de voltaje de salida: 4,80 ~ 5,2 V
Ondulación: 60mV




Instalación:

R.Los pines de entrada y salida se pueden soldar directamente a la PCB.

B.Fijado con adhesivo

Descripción del producto:
Esta fuente de alimentación es una fuente de alimentación de módulo de grado industrial aislada, con protección de temperatura, protección contra sobrecorriente y protección total contra cortocircuitos, aislamiento de alto y bajo voltaje, entrada de voltaje amplio de CA 85 ~ 265 V, uso dual de CA y CC, regulador de voltaje preciso 431 Salida DC12V, tamaño pequeño y alta confiabilidad, rentable, etc.


Parámetros del producto:
Voltaje de entrada]: AC85 ~ 265V50/60HZ o DC100V-370V
Voltaje de salida]: DC12V (± 0,1V)
Corriente nominal]: 400mA
Potencia]: 4,5W
Tamaño]: 30*20*18mm

Tamaño del módulo: 23,5*15.2*14,5 mm
Entrada: AC70-270V, DC100-380V
Salida: 4,2 V/700 mA
Sin carga: 0,03 W

Descripción del producto:
Tamaño del módulo: 23,5*15.2*13,4 mm
Entrada: AC70-270V, DC100-380V
Salida: 10V300mA
Sin carga: 0,03 W

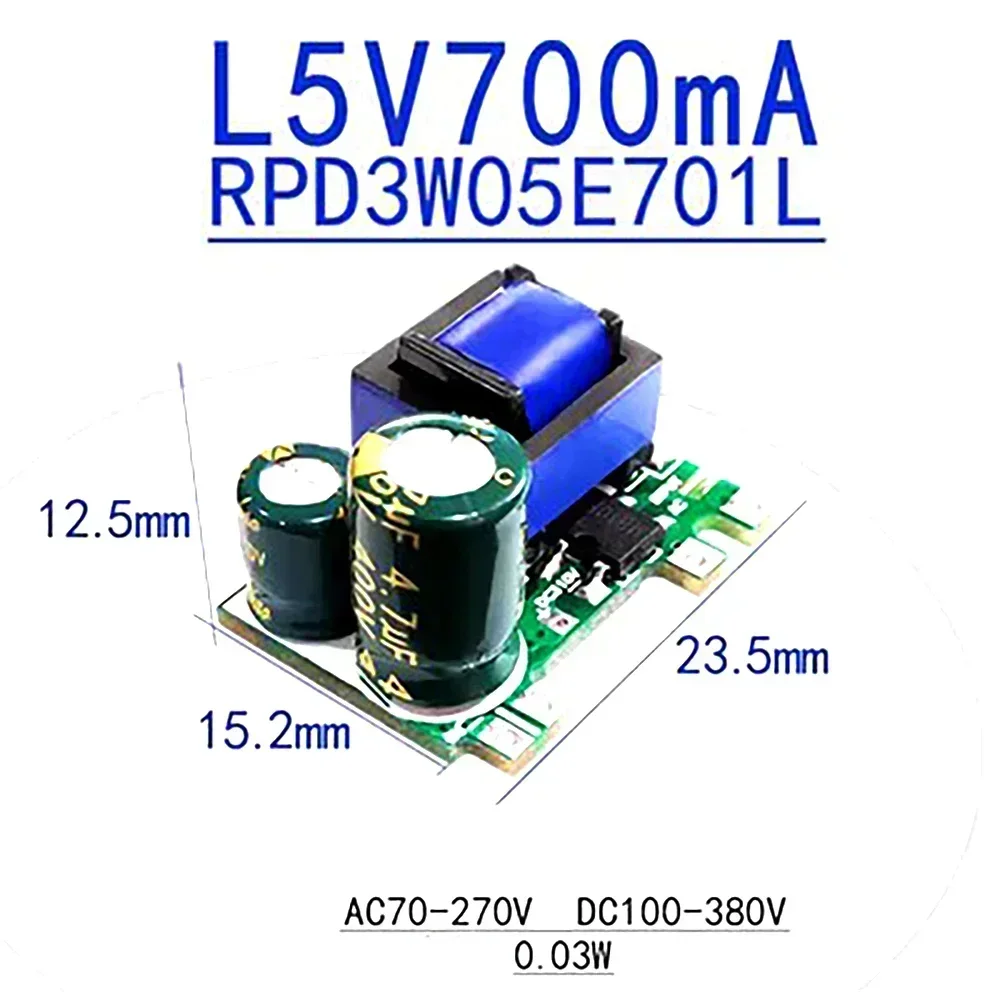

Descripción del producto:
Tamaño del módulo: 23,5*15.2*14,5 mm
Entrada: AC70-270V, DC100-380V
Salida: 5V700mA
Sin carga: 0,03 W

Descripción del producto:
Entrada: AC70-270V/DC100-380V
5W

Descripción del producto:
Tamaño del módulo: 23,5*15.2*13,4 mm
Entrada: AC70-270V, DC100-380V
Salida: 12V300mA
Sin carga: 0,03 W

Descripción del producto:
*Voltaje de entrada: CA 85 ~ 265v 50/60 HZ
*Voltaje de salida: DC5V(±0,2V)
*Tamaño: 29,8 mm * 21,2 mm
*Corriente de salida: 700 mA
*Potencia: 3,5 W
*Peso: 10g

Descripción del producto:
Entrada: AC70-270V, DC100-380V
Sin carga: 0,03 W

Descripción del producto:
*Voltaje de salida: 12 V -0,05 + 0,3 V sin carga y carga completa, carga ligera menos 0,1 V, respaldo de carga pesada, 50% de ondulación de carga 100 mV
*Características de salida: se pueden utilizar múltiples módulos del mismo voltaje en paralelo para satisfacer las necesidades de espacio pequeño y alta corriente *Protección de salida: sobretensión, sobrecorriente, sobretemperatura, sobrepotencia, protección contra cortocircuitos, etc.
*Corriente de salida: 12V0mA-300mA, cuando está completamente cargado en el modo de funcionamiento de corriente constante
*Rango de voltaje de entrada: AC50V-277V DC70V-390V
*Potencia sin carga: 0,05 W Potencia de carga completa: 4 W
*Indicador de salida: luz verde
*Resistencia de prueba: 40 ohmios para 12 V (12 V)
*Potencia de salida: 3,5 W Eficiencia: alrededor del 80%.
*Peso: 6 g
*Tamaño: 23,4 mm * 18,3 mm

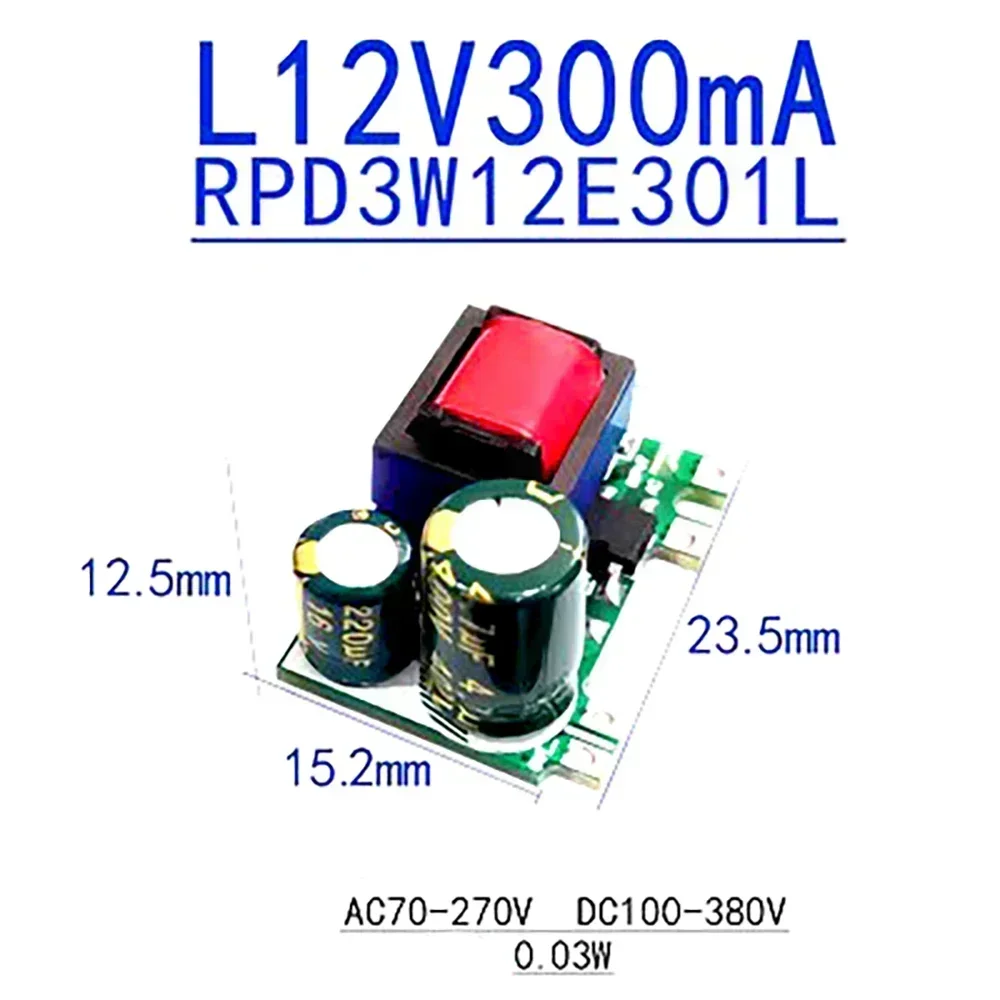

Descripción del producto:
Tamaño del módulo: 23,5*15.2*12,5
mmEntrada: AC70-270V/DC100-380V
Salida: 12V300mA
Sin carga: 0,03W
