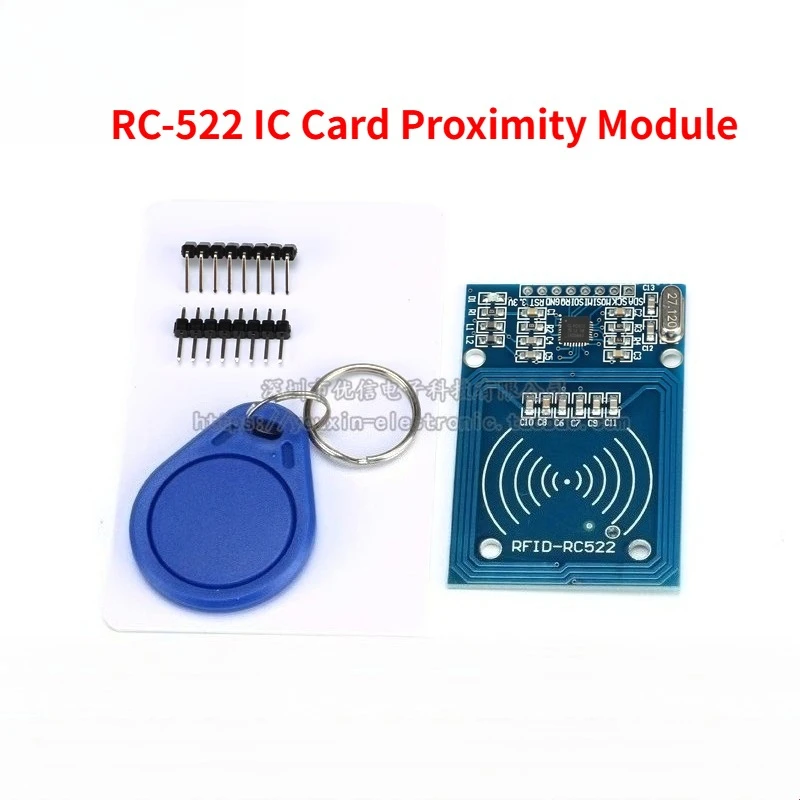

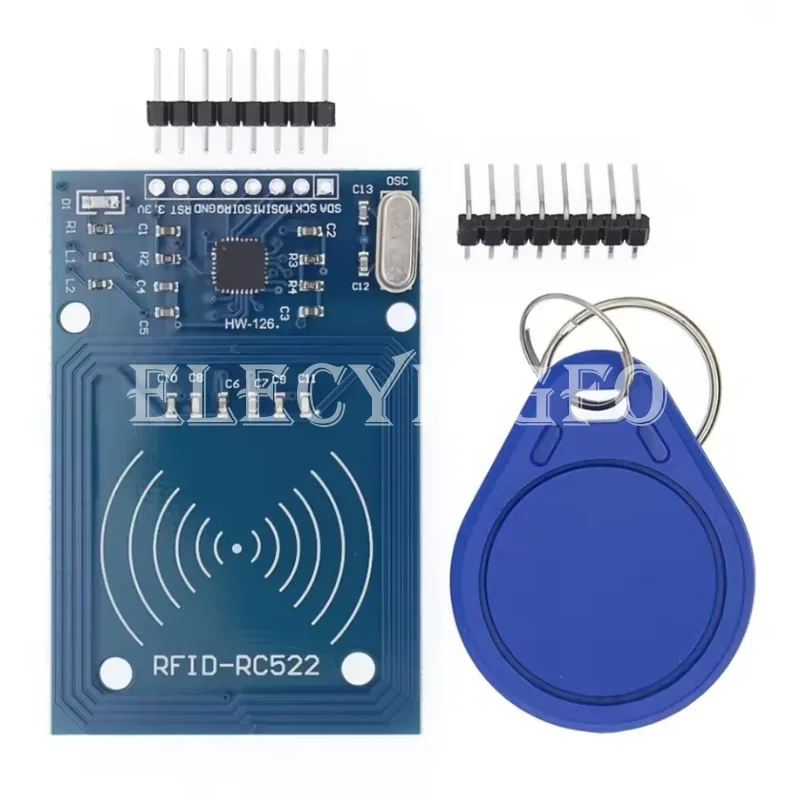

1 Juego de módulo de proximidad de tarjeta IC RC-522 RFID con llavero de tarjeta S50 Fudan

[Introducción a los parámetros]

Corriente de funcionamiento: 13-26 mA/CC 3,3 V
Corriente inactiva: 10-13 mA/CC 3,3 V
Corriente inactiva: 80uA
Corriente máxima: 30mA
Frecuencia de funcionamiento: 13,56 MHz

Velocidad de transmisión de datos: ≤10Mbit/s

Humedad relativa ambiental: 5%-95% de humedad relativa

Tipos de tarjetas compatibles: mifare1 S50, mifare1 S70, mifare UltraLight, mifare Pro, mifare Desfire
Características físicas del producto: Tamaño: 40 mm × 60 mm
Temperatura ambiente de funcionamiento: -20-80 grados Celsius
Temperatura ambiente de almacenamiento: -40-85 grados Celsius

[Introducción del chip RC522]

MF RC522 es un chip de tarjeta de lectura/escritura altamente integrado aplicado en 13.Comunicación sin contacto de 56 MHz, que es un chip de tarjeta de lectura/escritura sin contacto de pequeño voltaje, bajo costo y de pequeño tamaño para aplicaciones de "tres metros", y es una mejor opción para el desarrollo de medidores inteligentes y dispositivos portátiles.El MF RC522 utiliza conceptos avanzados de modulación y demodulación para integrar completamente todo tipo de métodos y protocolos de comunicación pasiva sin contacto a 13,56 MHz.Admite señales de transpondedor compatibles con 14443A.La parte digital maneja el encuadre ISO 14443A y la detección de errores.Además, se admite el algoritmo de cifrado CRYPTO1 rápido para la autenticación de productos de la serie MIFARE en términos de idioma.El MFRC522 admite comunicación sin contacto de mayor velocidad de la serie MIFARE, con una velocidad de transferencia de datos bidireccional de hasta 424 kbit/s.Como nuevo miembro del 13.Familia de 56 MHz de chips de la serie de lectores/grabadores altamente integrados, el MF RC522 tiene una serie de similitudes con el MF RC500 y el MF MF RC522 tiene muchas similitudes con MF RC500 y MF RC530, pero también tiene muchas características y diferencias.Adopta el modo SPI para la comunicación con el host, lo que favorece la reducción de la cantidad de cables, reduce el tamaño de la placa PCB y reduce el costo.

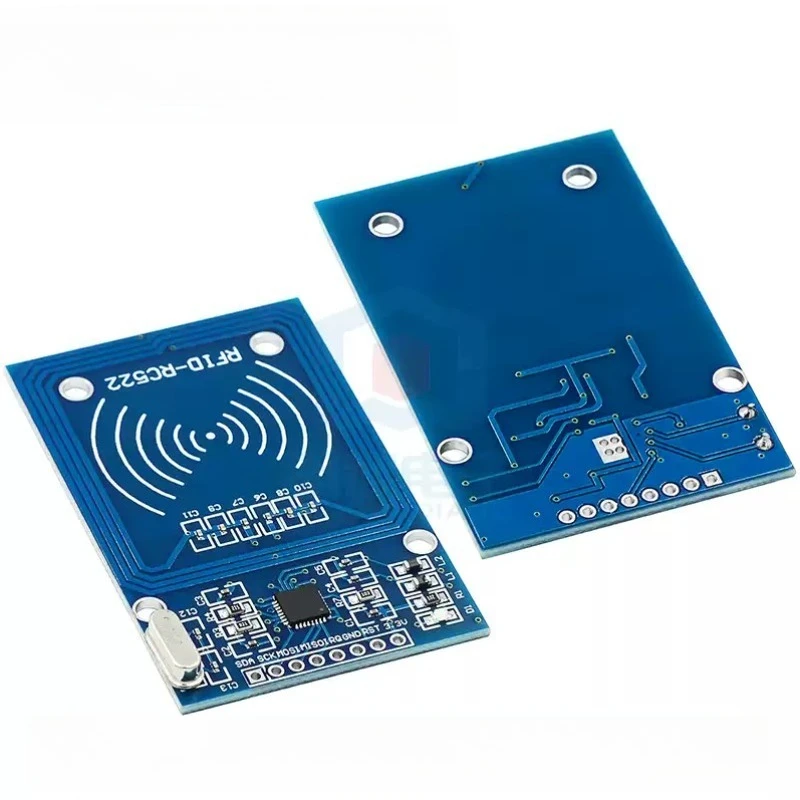

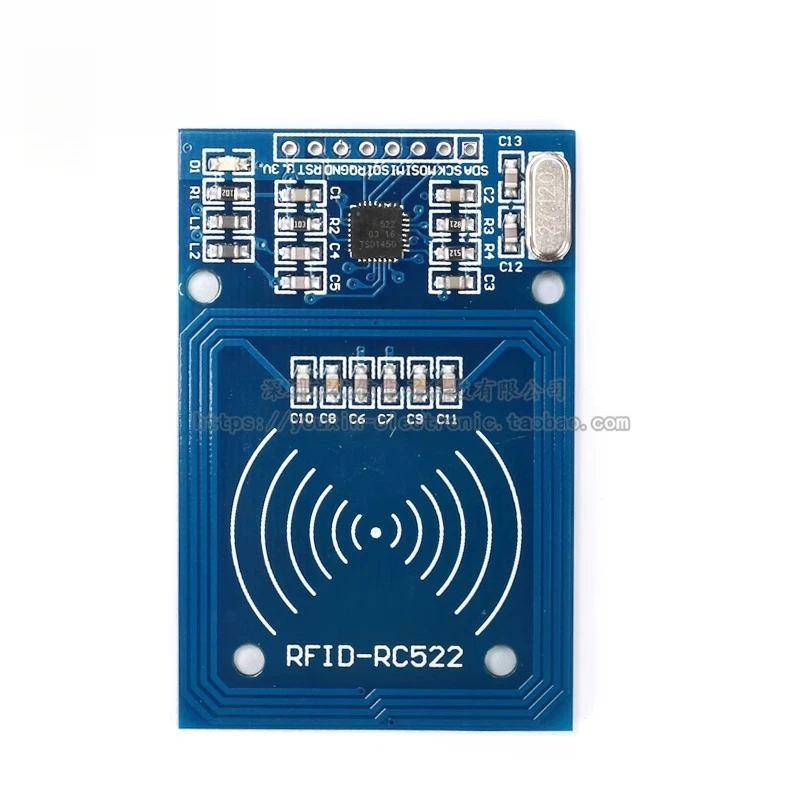

Introducción al módulo RFID

El módulo MF522-AN utiliza el chip Philips MFRC522 para diseñar el circuito de lectura de tarjetas, fácil de usar, de bajo costo, adecuado para el desarrollo de equipos, desarrollo de lectores de tarjetas y otras aplicaciones avanzadas, la necesidad de diseñar/producir terminales de tarjetas RF de los usuarios.Este módulo se puede cargar directamente en una variedad de moldes de lectores de tarjetas.Voltaje del módulo de 3,3 V, a través de la interfaz SPI, algunas líneas simples se pueden conectar directamente a cualquier comunicación de la placa base de la CPU con el usuario, puede garantizar un funcionamiento estable y confiable del módulo y leer la distancia de la tarjeta.

Enlace de perfil: https://pan.baidu.com/s/16DZjtS7Vipa0gf__2BigTwPIN:mf8o
