Descripción

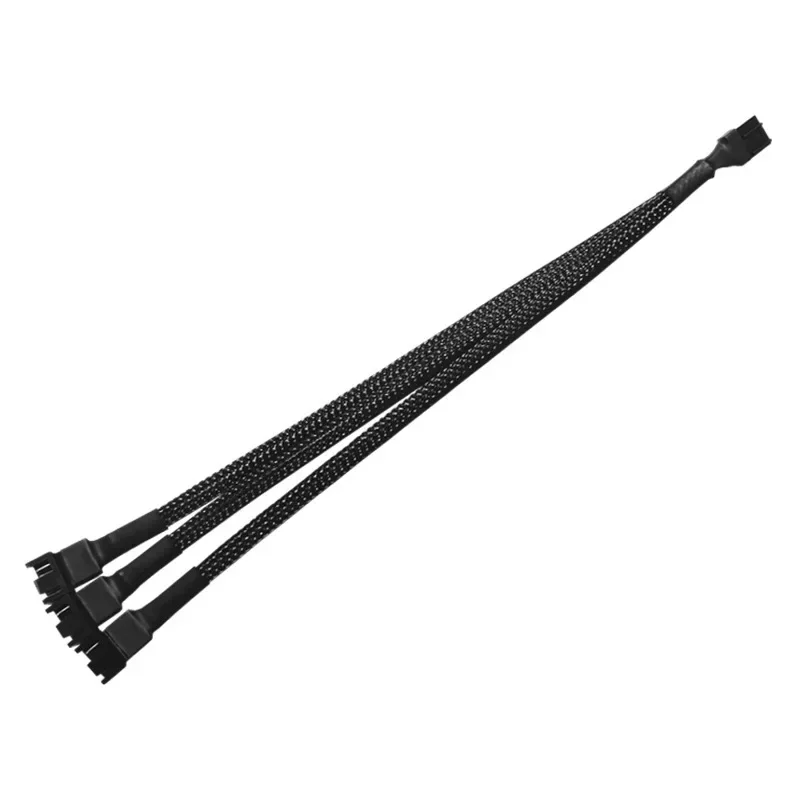

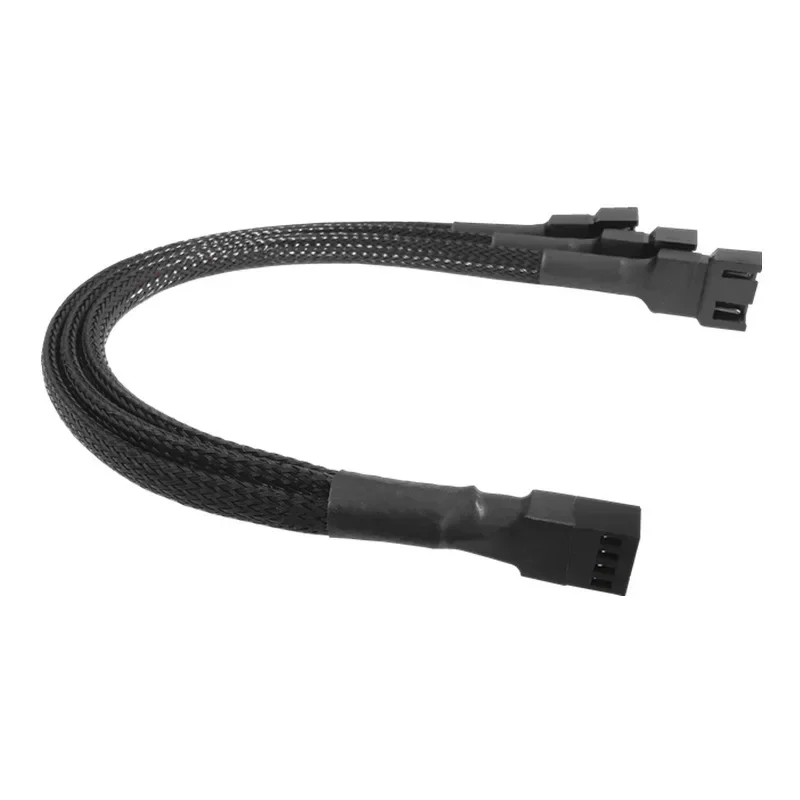

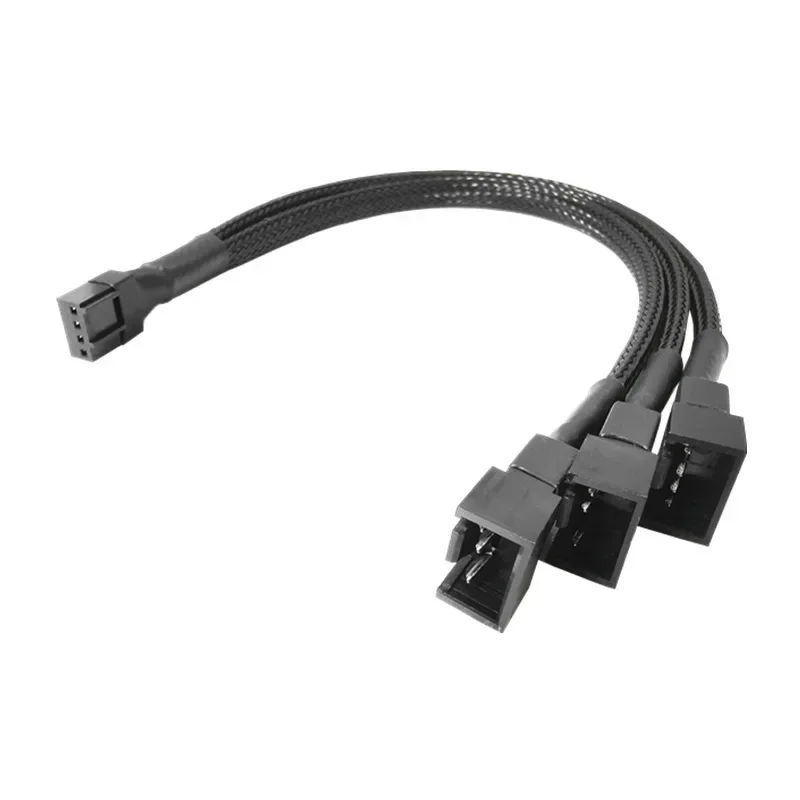

Divisor PWM de 1 a 1, 2, 3 y 4 pines, placa base para ordenador, Conector de ventilador de CPU, Cables de extensión de 3 y 4 pines para sistema de refrigeración de ordenador"Nombre del producto": Cable de conexión de 4 pines uno a tres (juego de red de nylon)
"Longitud del producto": Longitud total 27CM
"Tipo de cable": 1007 26AWG
[Material aislante]: aislamiento de PVC
[Especificación del conductor]: 7/0.14ts
"Material conductor": cobre estañado
[Diámetro exterior del cable]: OD 1,3mm
[Temperatura nominal]: 70 ℃
"Color del cable": cable plano de color.
[Color de apariencia]: Negro
[Peso del producto]: 16g

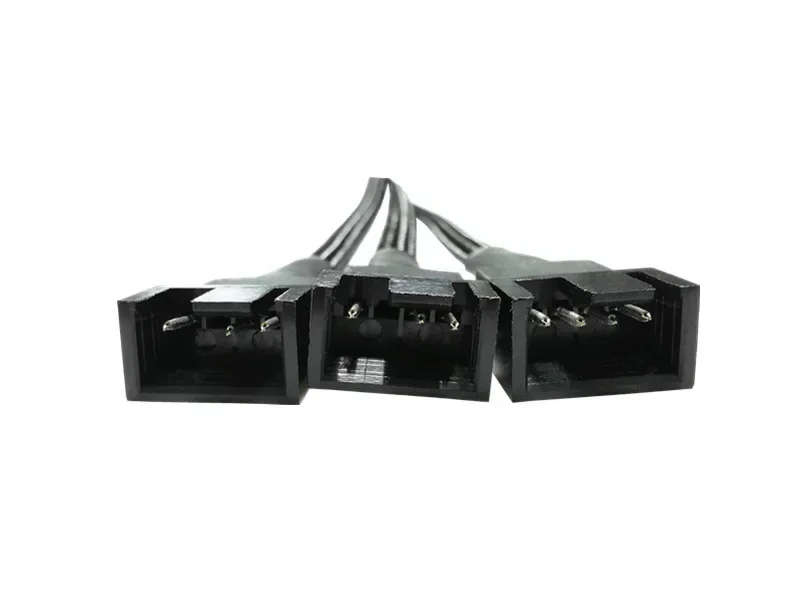

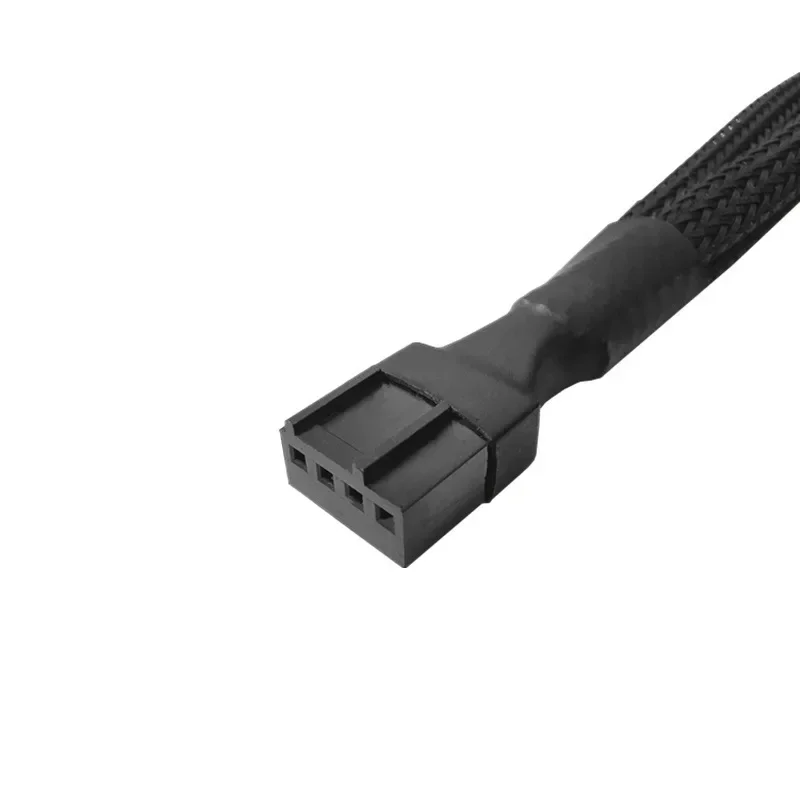

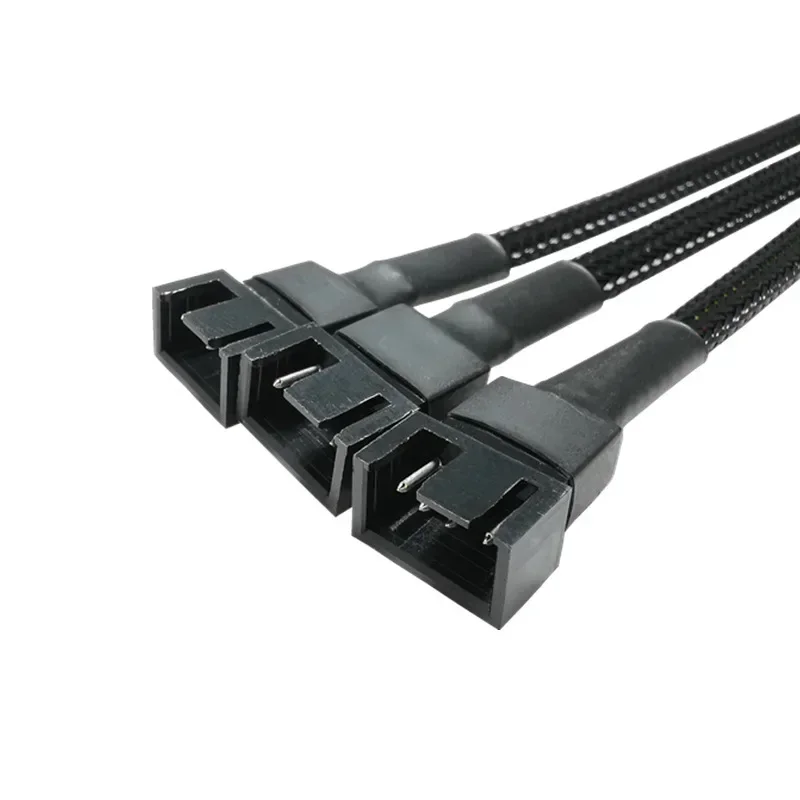

[Interfaz del producto]: Un extremo de la placa base es un pequeño conector de 4 pines, y los otros tres extremos son pequeños conectores de 4 pines del ventilador.
[Función del producto]: tres ventiladores comparten una interfaz.
[Propósito]: el cable del ventilador de La CPU (4 pines) no es lo suficientemente largo y la interfaz de la placa base no es suficiente. Soporta 3 pines. Es la extensión principal y la interfaz de extensión.
Esta línea se divide en tres cabezas.
Hay cuatro líneas en un extremo, y los colores son azul, amarillo, rojo y negro respectivamente
Además, los colores de los dos terminales son [azul, rojo y negro].
[Nota importante]:
Para evitar el conflicto de señal de la medición simultánea de la velocidad, siempre que haya un 4 pines (que admita la medición de velocidad y el control de temperatura), las otras interfaces son todas de 3 pines.
[Motivo]:
Debido a que incluso los ventiladores del mismo modelo pueden tener diferentes velocidades, si la placa base mide dos o más ventiladores con diferentes velocidades al mismo tiempo, la placa base entrará en huelga, lo que resulta en fallas en las funciones de control de temperatura y medición de velocidad. Por lo tanto, es necesario eliminar una línea de medición de velocidad (amarilla) de otras interfaces y solo mantener la señal de velocidad de un ventilador. Otros ventiladores también pueden tener el efecto de control de temperatura y regulación de velocidad.
Motivo: Porque incluso los fans del mismo modelo pueden tener diferentes velocidades, la placa base se declarará en huelga si una aguja de la placa base se utiliza para medir más de dos ventiladores con diferentes velocidades al mismo tiempo. Como resultado, tanto las funciones PWM como de medición de velocidad de las dos interfaces no son válidas. Por lo tanto, es necesario eliminar una línea de medición de velocidad de otras interfaces y solo mantener la velocidad de rotación de un ventilador. Otros ventiladores también pueden lograr el propósito de control de temperatura y regulación de velocidad.
