Descripción
I.Descripción del producto
El SC7A20H es un chip acelerómetro digital de tres ejes de alta precisión con funciones integradas más ricas, menor consumo de energía, un tamaño más pequeño y mediciones más precisas.Se comunica con una MCU a través de una interfaz I2C/SPI y los datos de medición de aceleración se reciben mediante interrupciones o consultas.Los pines de interrupción INT1 e INT2 proporcionan una variedad de señales de interrupción internas y automáticamente detectadas, adaptándose a varios escenarios de detección de movimiento.Las fuentes de interrupción incluyen detección de dirección 6D/4D, detección de caída libre, detección de sueño y despertar y detección de un solo clic y doble clic.Un módulo de calibración incorporado de alta precisión compensa con precisión los errores de compensación y ganancia del sensor.Cuatro rangos de medición de escala completa ajustables (±2G, ±4G, ±8G y ±16G), proporcionan una medición de aceleración externa flexible, con una velocidad de datos de salida seleccionable entre 1,56 Hz y 4,434 kHz.Una función de autoprueba incorporada permite a los clientes verificar la funcionalidad del sistema durante las pruebas del sistema, eliminando la necesidad de pruebas complejas de tocadiscos.
Características clave: Suministro de corriente tan bajo como 0.5μA a 1.8V a 1.56 Hz en modo de bajo consumo;±2G/±4G/±8G/±16G rango dinámico de escala completa;Salida de datos de 12 bits;Interfaz de salida digital I2C/SPI;Detección de dirección 6D/4D;Detección de caída libre;Detección de movimiento de un solo toque, multitáctil y;Circuito de generación de interrupción programable;Función de autoprueba incorporada;FIFO incorporado;Capacidad de resistencia de 10000 g de alta G
Versión I2C/SPI:
Voltaje de alimentación: 3,3 V
Rango de medición de escala completa: ±2G, ±4G, ±8G y ±16G
Temperatura de funcionamiento: -40°C a 85°C
Deriva de temperatura: ±0,5 mg/°C

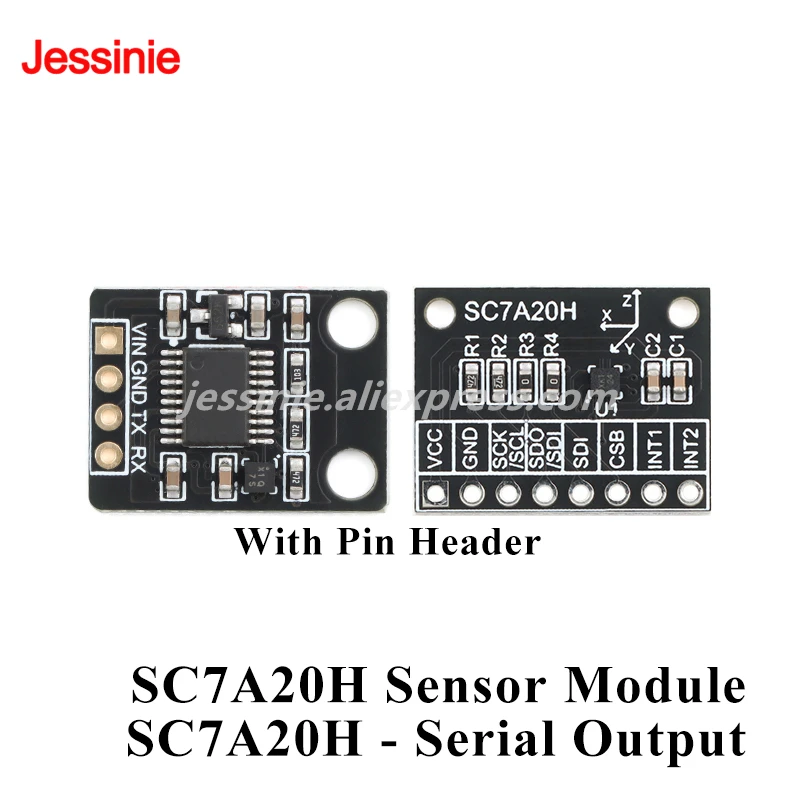

Versión del puerto serie:
MCU integrado con algoritmo central incorporado, genera valores de ángulo.Conéctese a una computadora usando una herramienta de puerto serie.Los datos de salida se pueden ver directamente durante la depuración en serie y controlar mediante comandos.Alternativamente, conéctese a un puerto serie MCU para leer y controlar datos por programa.
Fuente de alimentación del módulo: 3-6V
Rango de ángulo de salida del módulo: 0-180°

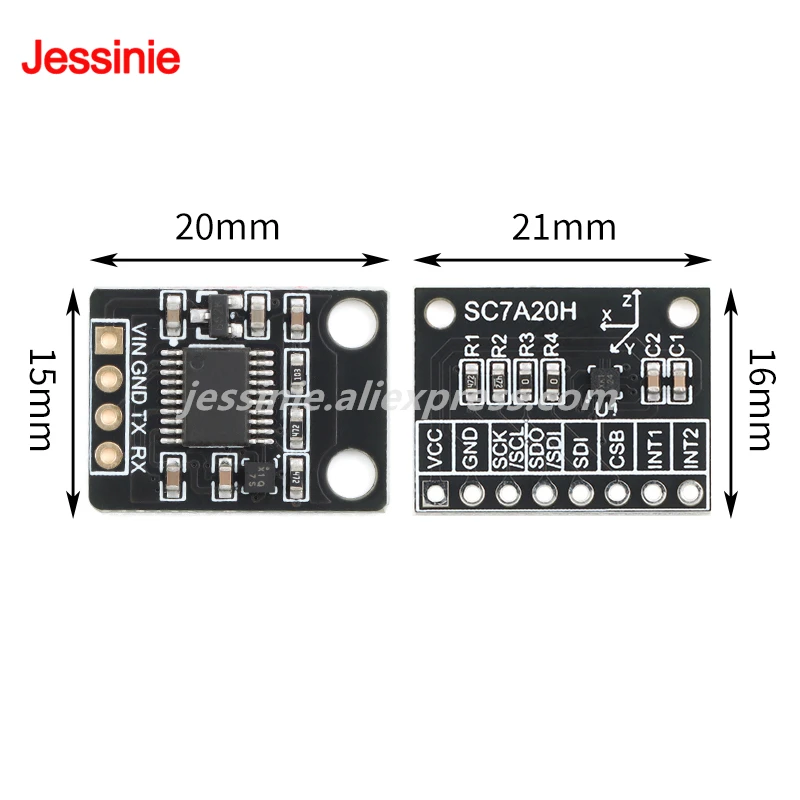

III.Descripción del pin

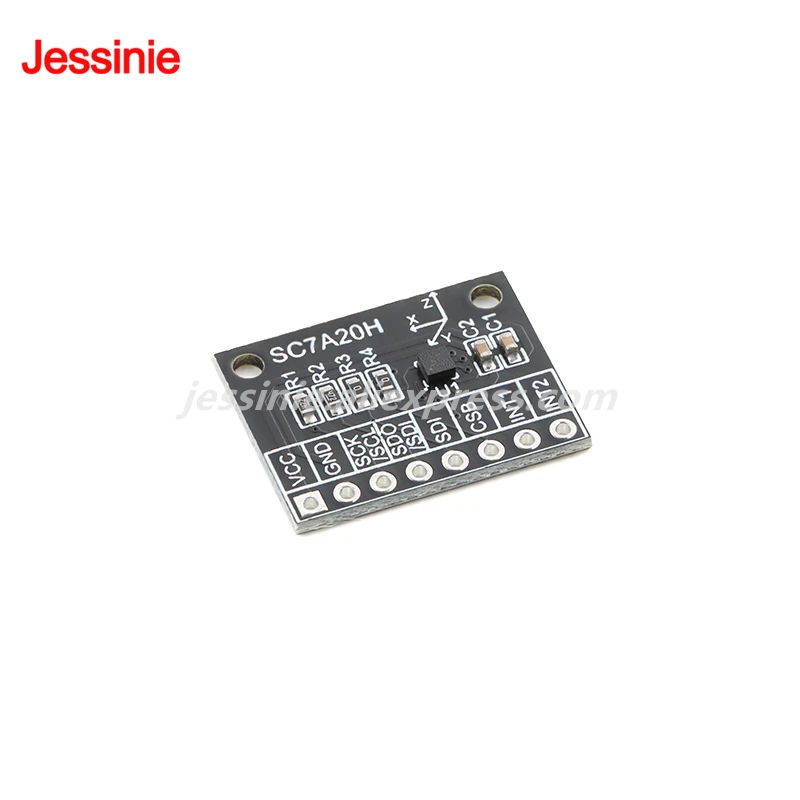

Versión I2C/SPI:
VCC: Fuente de alimentación positiva
GND: Fuente de alimentación negativa
SCK/SCL: Reloj serie (SCL) en modo I2C, Reloj serie (SCK) en modo SPI
SDO/SDI: Salida de datos en serie en modo SPI, selección de dirección en modo I2C
SDI: Sirve como SDA en modo I2C, SDI en modo SPI de 4 cables.Utiliza SDA en modo SPI de tres cables.
CSB: selección del modo I2C/SPI, nivel alto para el modo I2C, nivel bajo para el modo SPI.
INT1: Interrupción del programa de usuario 1.
INT2: Interrupción del programa de usuario 2.

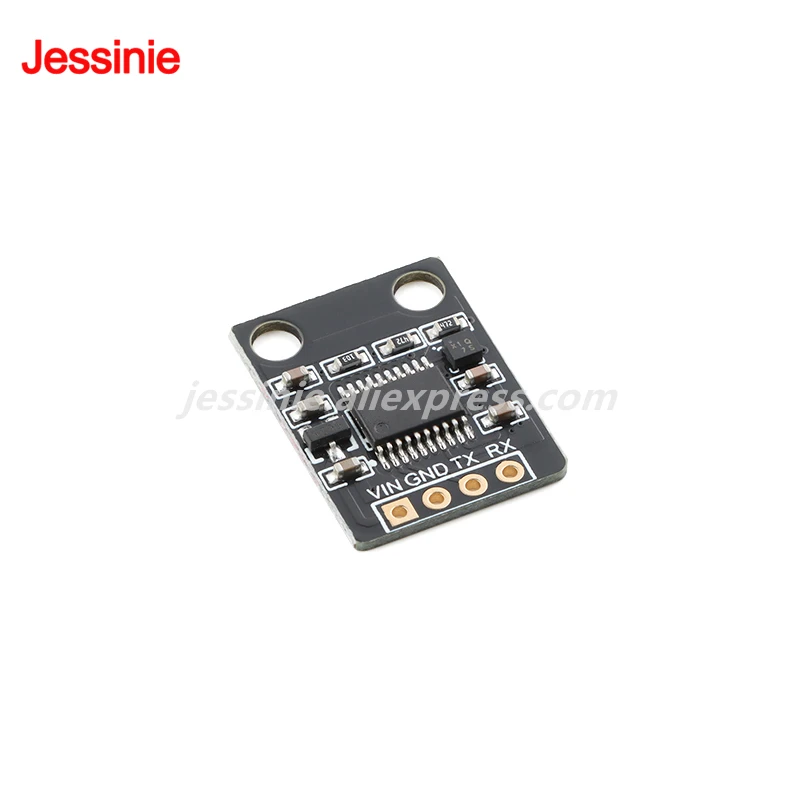

Versión del puerto serie:
VCC: Fuente de alimentación positiva.
GND: Fuente de alimentación negativa.
TX: Transmisión por puerto serie.
RX: recepción del puerto serie.

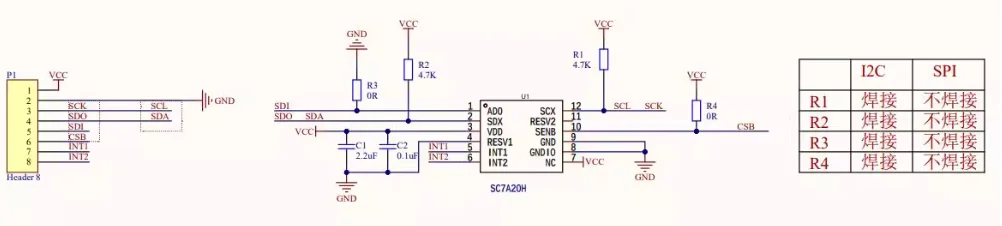

La placa utiliza por defecto la comunicación I2C. Para comunicación SPI, retire R1, R2 y R3.
