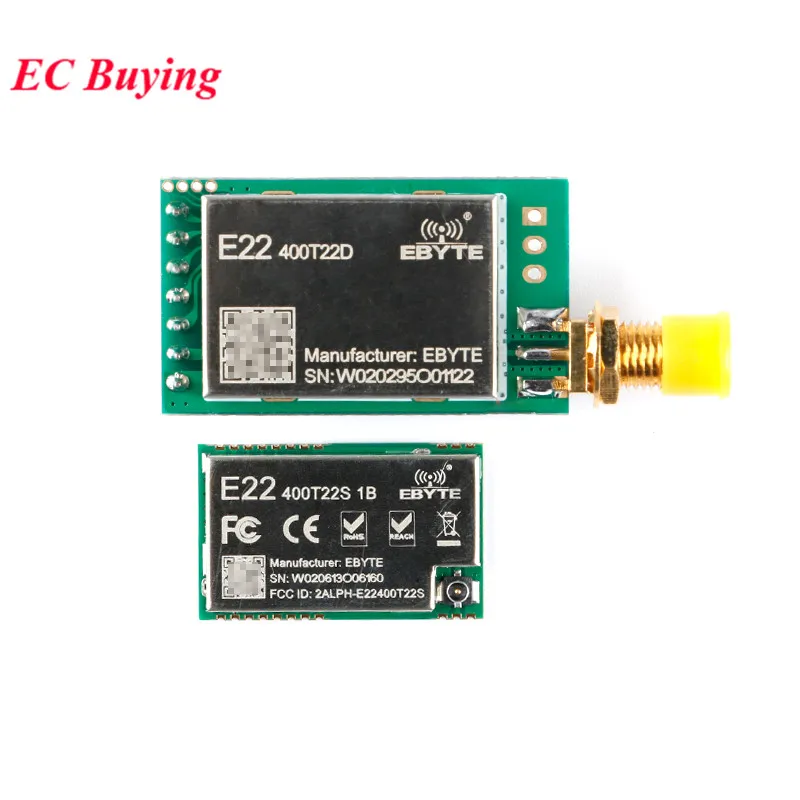

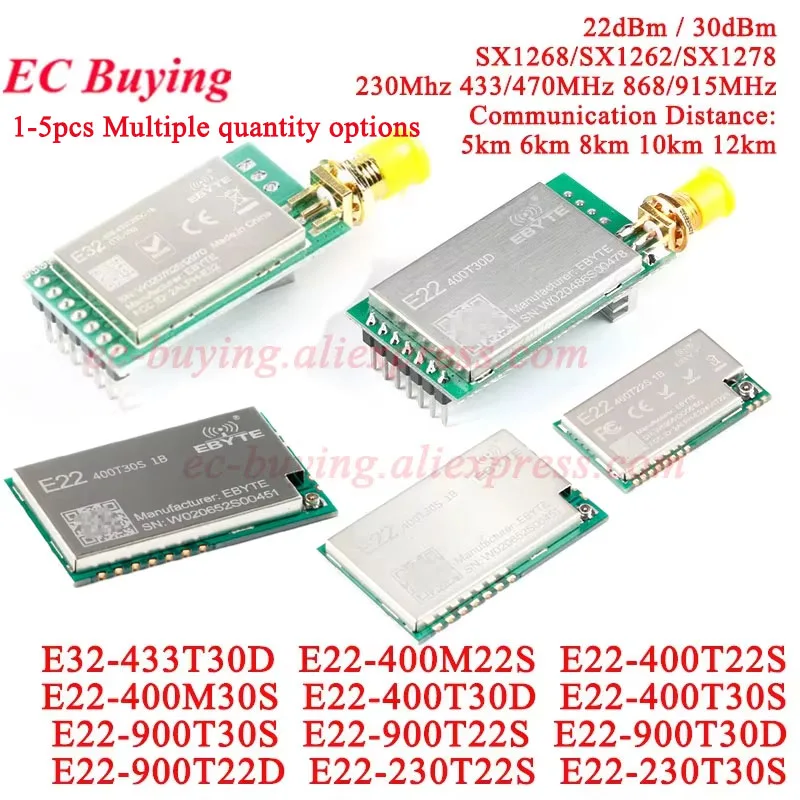

1-5 uds módulo transceptor inalámbrico LoRa 433MHz SX1278 E22-400T22S 400T30S 400T30D SX1262 900T22D 900T30D 400M22S 400M30S 900T22S

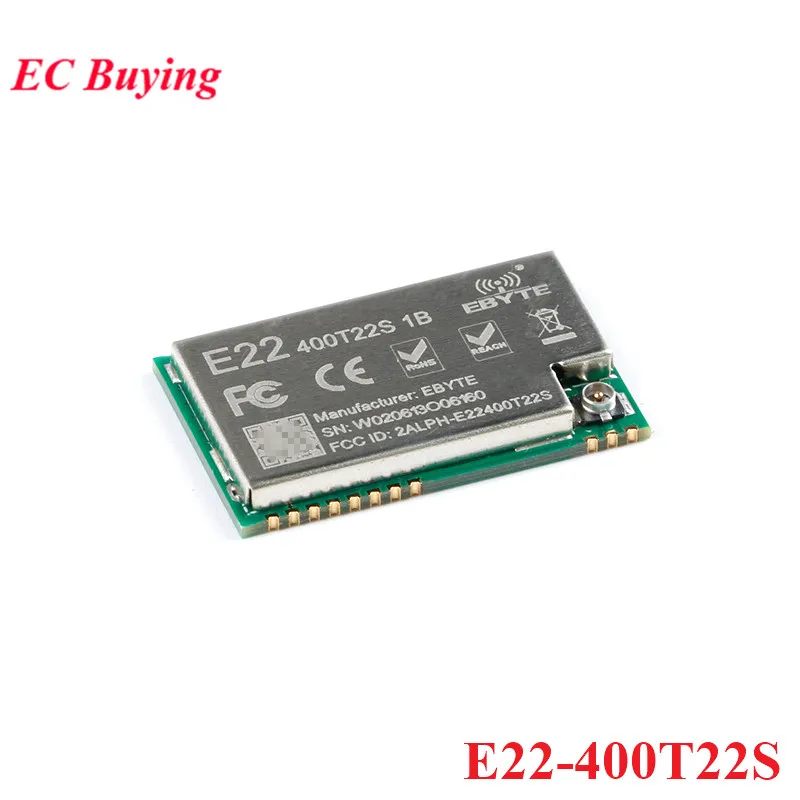

E22-400T22S

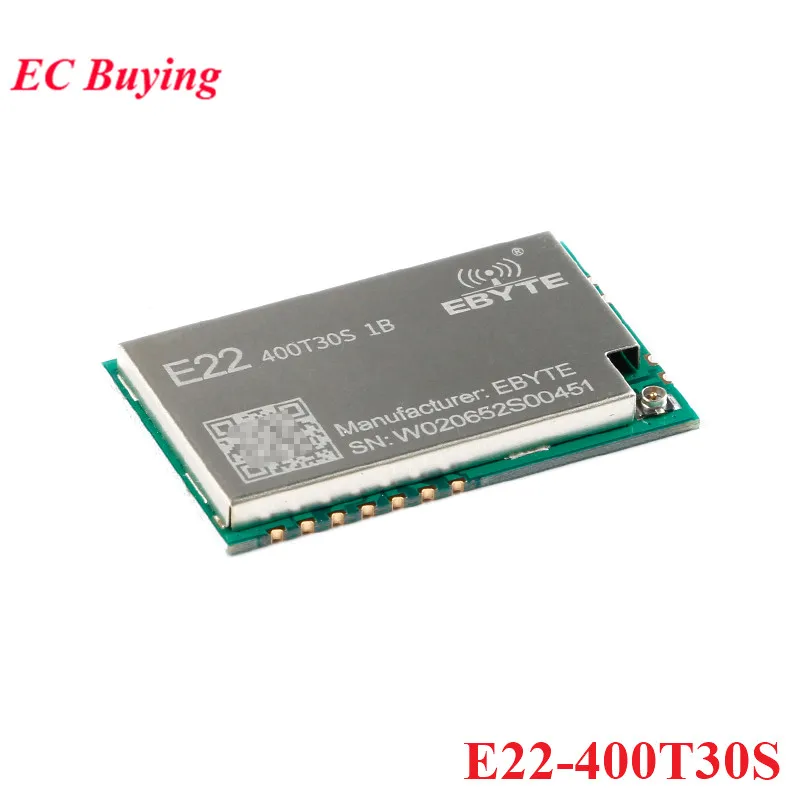

E22-400T30S

Parámetro de RF

Valor

Observación

Frecuencia de trabajo

410,125~493,125 MHz

Admite banda ISM

Potencia de transmisión

30 dBm

Máx.Potencia (1W)

Sensibilidad de recepción

-148 dBm

La velocidad de datos aéreos es de 2,4 kbps

Velocidad de datos aéreos

0,3k~62,5kbps

Controlado mediante la programación del usuario.

Distancia de prueba

10000 m

Condición de prueba: área clara y abierta, ganancia de antena: 5dBi, antena

altura: 2,5 m, velocidad de datos aéreos: 2,4 kbps

Parámetro de hardware

Valor

Observación

Tamaño

40,5*25mm

Tipo de antena

IPEX / Orificio para sello

Interfaz de comunicación

UART

Paquete

SMD

Parámetro electrónico

Min.

Tipo.

Máx.

Unidad Unidad

Condición

Fuente de alimentación

3.3

5.0

5.5

V

≥5,0 V garantiza la potencia de salida

Nivel de comunicación

-

3.3

-

V

Para 5V TTL, puede correr riesgo de quemarse

Transmisión de corriente

-

610

-

mA

Consumo de energía instantáneo

Recibir corriente

-

17

-

mA

Corriente de sueño

-

2

-

μA

El software está apagado

Temperatura de funcionamiento

-40

20

+85

℃

Humedad operativa

10

60

90

%

Temperatura de almacenamiento

-40

20

+125

℃

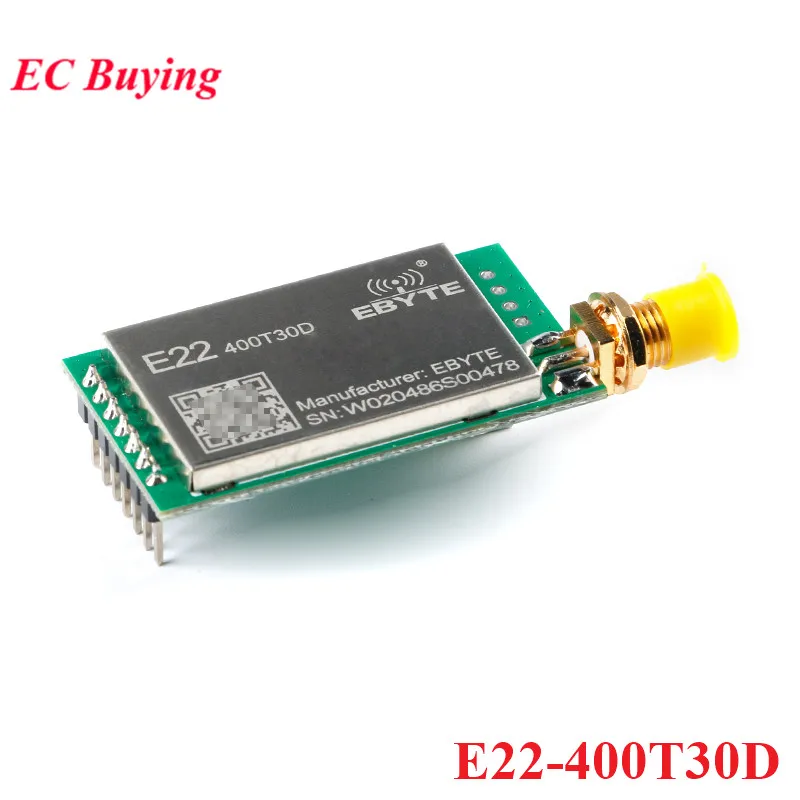

E22-400T30D

Parámetro de RF

Valor

Observación

Frecuencia de trabajo

410~441 MHz

Predeterminado: 433MHz

Potencia de transmisión

21~30 dBm

Predeterminado: 30 dBm (Alrededor de 1W)

Sensibilidad de recepción

-147 dBm

Velocidad de datos aéreos: 0,3 kbps

Velocidad de datos aéreos

0,3k~19,2kbps

Predeterminado: 2,4 kbps

Distancia de prueba

8000 metros

Al aire libre y claro, con máxima potencia, ganancia de antena de 5dBi, altura de 2m,

Velocidad de datos aéreos: 2,4 kbps

Parámetro de hardware

Valor

Observación

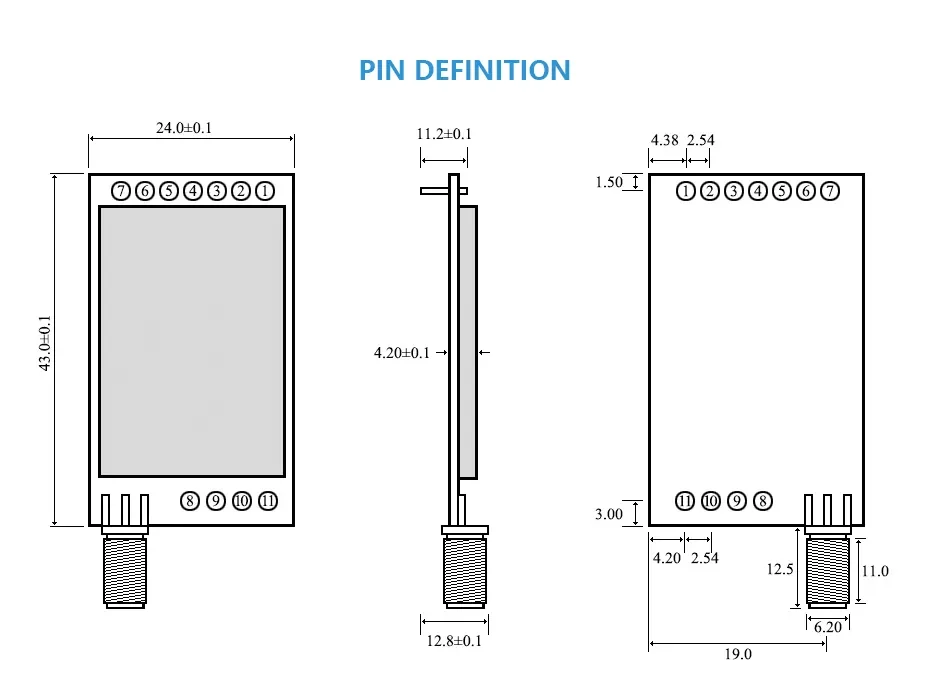

Tamaño

24*43mm

Sin SMA

Tipo de antena

SMA-K

Interfaz de comunicación

UART

Velocidad de transmisión: 1200~115200, predeterminado: 9600

Paquete

DIP

Buffer

búfer de 512 bytes

Subenvasado automático con 58 bytes por paquete

Parámetro electrónico

Min.

Tipo.

Máx.

Unidad Unidad

Condición

Fuente de alimentación

3.3

5.0

5.2

V

≥5,0 V garantiza la potencia de salida

Nivel de comunicación

-

3.3

-

V

Para 5V TTL, puede correr riesgo de quemarse

Transmisión de corriente

-

106

Consumo de energía instantáneo

mA

Consumo de energía instantáneo

Recibir corriente

-

15

-

mA

-

Apagado actual

-

4

-

μA

El software está apagado

Temperatura de funcionamiento

-40

-

+85

℃

Potencia máxima Tx

19.0

-

20.0

dBm

-

Velocidad de datos aéreos

0,3k

2,4k

19,2k

bps

Controlado mediante la programación del usuario.
