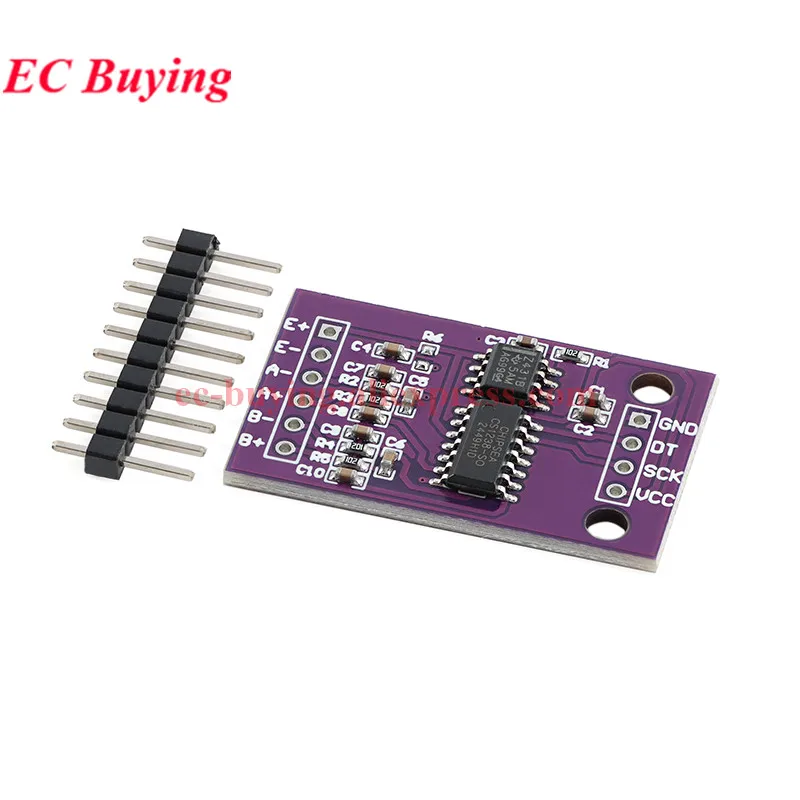

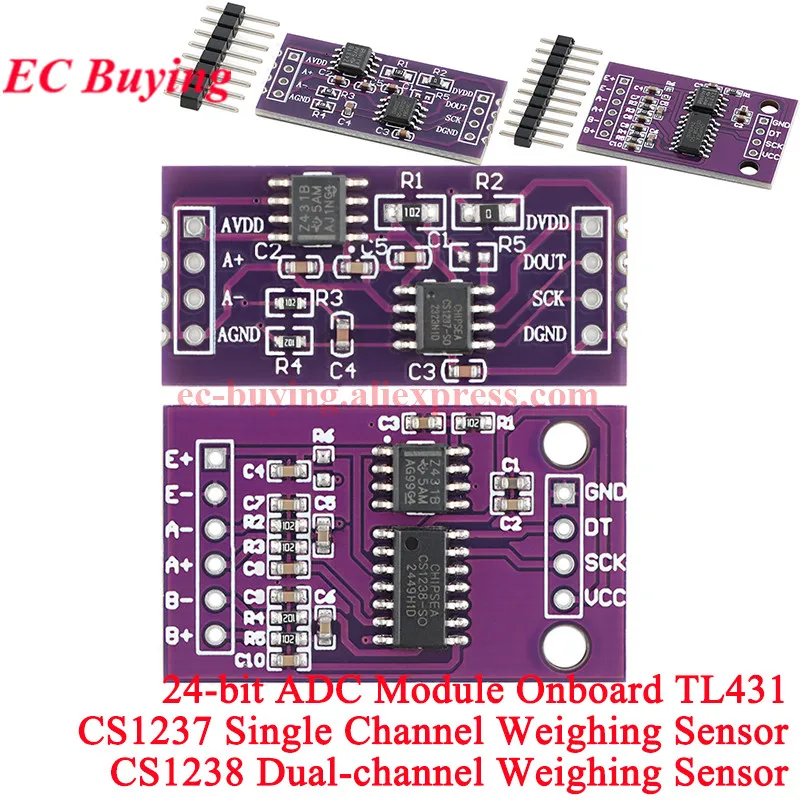

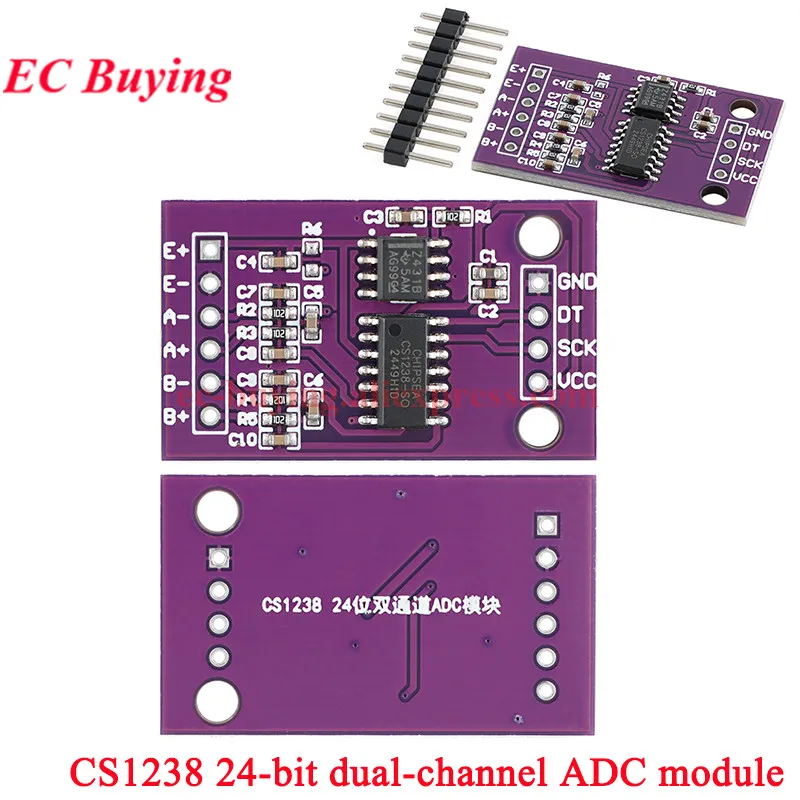

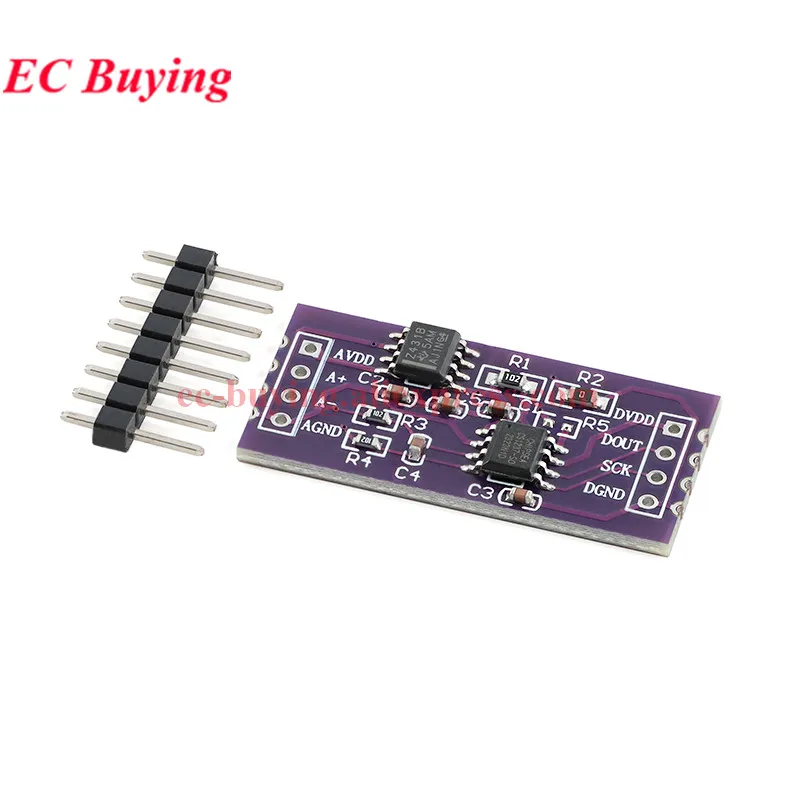

1.CS1237
Detalles del producto:
Con el regulador de voltaje externo, use el voltaje externo del chip TL431 (2,5 V) como fuente de excitación del sensor de presión externo, el voltaje es más estable.
Descripción de la función del chip:
CS1237 es un chip ADC de alta precisión y bajo consumo de energía, un canal de entrada diferencial, sensor de temperatura incorporado y oscilador de alta precisión.
El PGA del CS1237 puede ser 1, 2, 64 o 128.El valor predeterminado es 128.
La velocidad de salida de datos CS1237 ADC en modo normal puede ser de 10 Hz, 40 Hz, 640 Hz o 1,28 kHz por defecto
Es 10 Hz;
La MCU puede comunicarse con CS1237 a través de la interfaz SPI de 2 cables SCLK y DRDY/DOUT para avanzar
Configuración de filas, como selección de canales, selección de PGA y selección de velocidad de salida.
Principales funciones y características del chip:
Oscilador de cristal incorporado
Sensor de temperatura integrado
Con la función de apagado
Interfaz SPI de 2 cables, la velocidad máxima es de 1,1 MHz
Características funcionales ADC:
24 bits sin código de pérdida
Ampliación PGA: 1, 2, 64, 128
1 entrada diferencial de 24 bits sin pérdida de código, ENOB es de 20 bits (5 V) 19,5 bits (3,3 V) cuando PGA=128
Ruido P-P: PGA=128, 10Hz: 180nV;
INL es inferior al 0,0015%
La velocidad de salida puede ser de 10 Hz, 40 Hz, 640 Hz o 1,28 kHz.
Función corta en banda
1.2 Escenarios de aplicación de chips
Control de procesos industriales
Balance electrónico
Análisis químico líquido/gas
hematómetro
Convertidor inteligente
Equipantes portátiles
