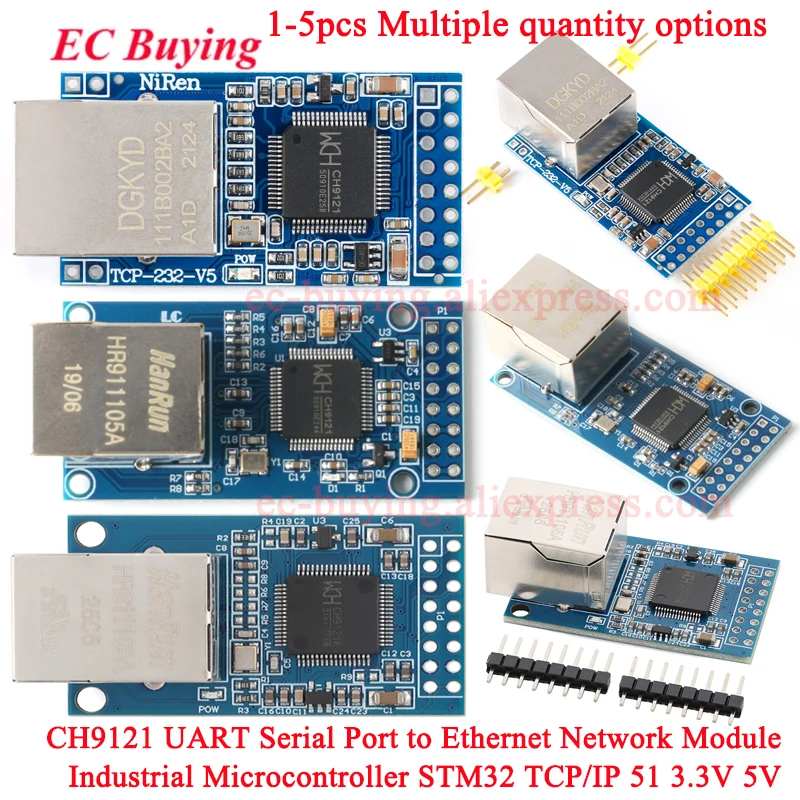

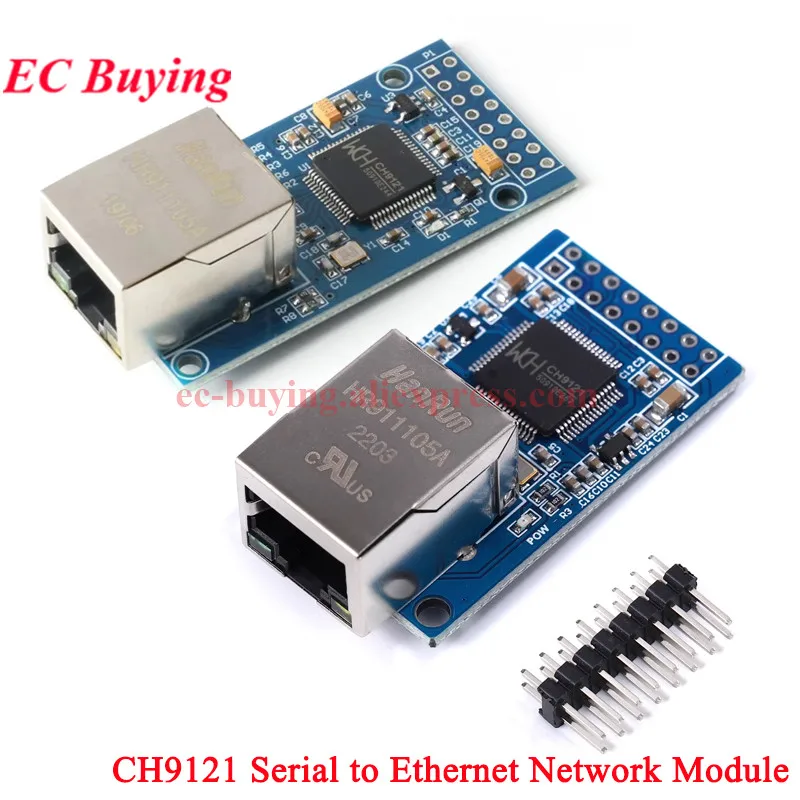

1-5 uds CH9121 módulo convertidor de Chip de red Serial a Ethernet microcontrolador RJ45 red SCM de grado Industrial STM32 UART

Name: 1-5 uds CH9121 módulo convertidor de Chip de red Serial a Ethernet microcontrolador RJ45 red SCM de grado Industrial STM32 UART
Brand: EC Buying
SKU: 408823
Price: 0.74 EUR
Availability: InStock
Rating: 4.0 (1 reviews)

Descripción

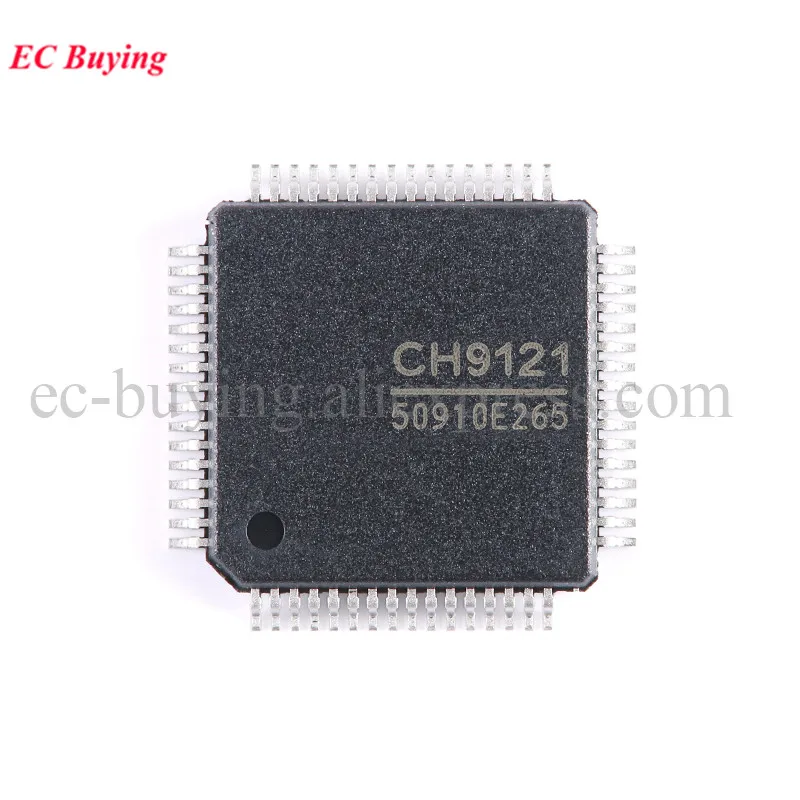

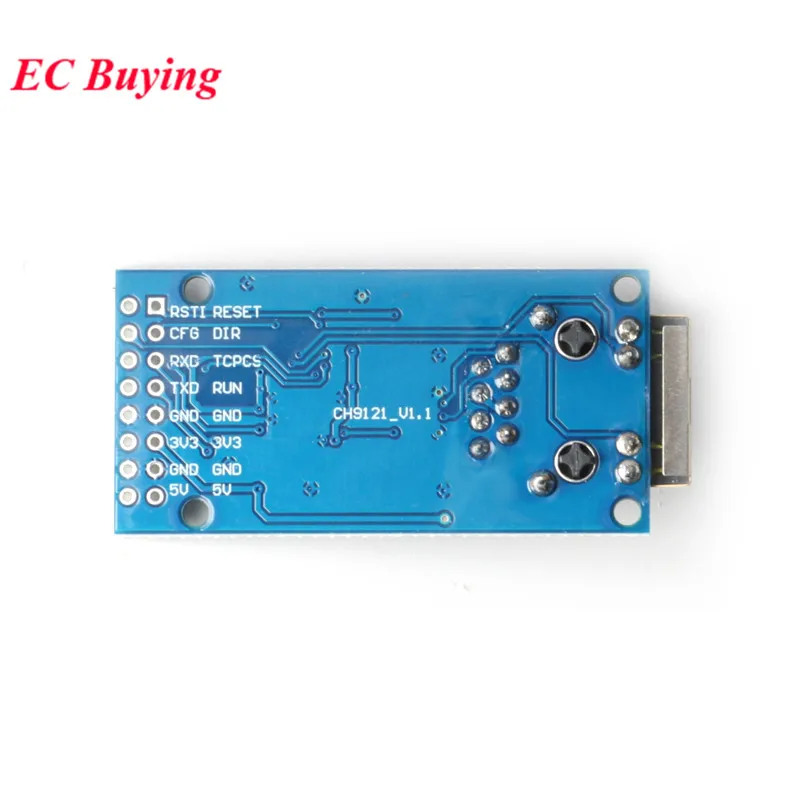

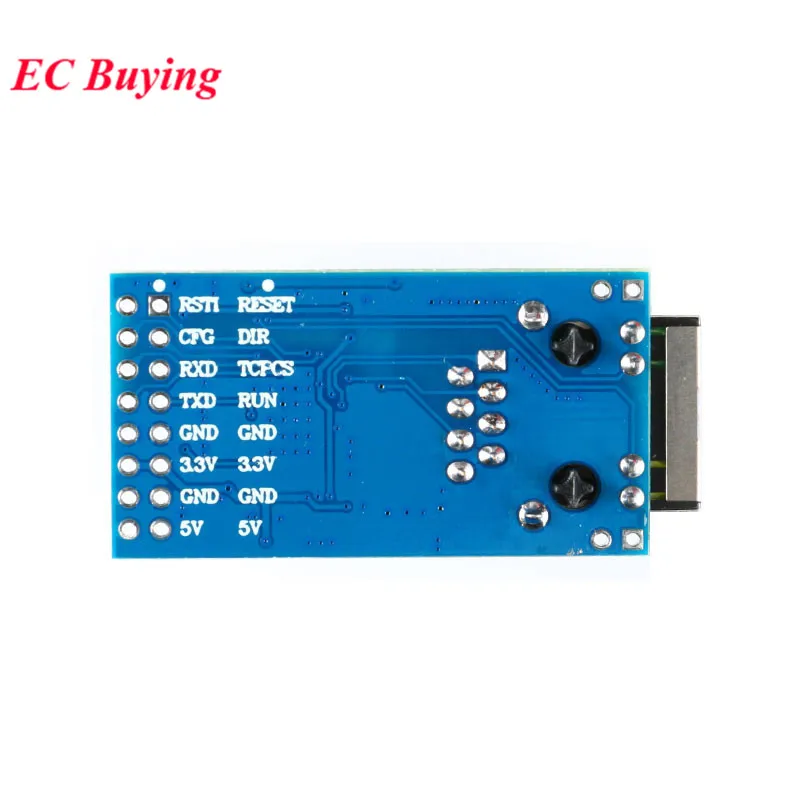

Nota: Chip, lo preparamos para los clientes que lo necesitan. Si no lo necesita, no realice un pedido. No se realizará ningún reembolso si la selección es incorrecta. ¡Gracias por su comprensión!Parámetros Ethernet:Número DE PUERTOS: 1Interfaz estándar: Interfaz RJ45LAN Ethernet: 10 / 100MbpsCaché de datos: 6K bytesProtección: aislamiento electromagnético 2KVProtocolos de red: IP, ARP, TCP, UDP, ICMP, IGMP, DCHP, etc.Parámetros del puerto serie:Número DE PUERTOS: 1Estándar de interfaz: puerto serie TTL, PIN de 2,54 MM, nivel de 3,3 V o 5VTasa de baudios: 300 ~ 921600bpsBits de datos: 5,6,7,8,9Bit de parada: 1,2 bitParidad: sin paridad, paridad impar, paridad parControl de flujo: NingunoCaché: 2K bytesSoftware compatible:Configuración de parámetros: software de configuración de red, Comando serial ATPrueba del módulo: software de prueba (Red, serie uno)Parámetros básicos:Tamaño 43mm x 23mm x 14,5mm (largo x ancho x Alto)Voltaje de funcionamiento DC3.3V / 5VCorriente de funcionamiento 200mA @ 5VConsumo de energía: 1WTemperatura de funcionamiento-40 ~ 85 ° CTemperatura de almacenamiento-55 ~ 125 ° CPin Descripción:1. RESET: pin de reinicio de fábrica, detección de encendido del módulo, activo bajo2. DIR: RS485 recibir, enviar PIN de control del interruptor3. TCPCS: modo cliente TCP, el PIN indicador de estado de conexión del puerto, la conexión es exitosa, salida baja4. EJECUTAR: pin de indicación de estado de funcionamiento del módulo, entrada de onda cuadrada de 2Hz5. GND: Pin de toma de tierra6. 3,3 V: pin de entrada de alimentación de 3,3 V CC, superior a 200mA y fuente de Alimentación de 5V CC alternativamente7. GND: Pin de toma de tierra8. 5V: el PIN de entrada de Alimentación de 5V CC, superior a 200mA, y la fuente de alimentación de 3,3 V CC pueden elegir uno de dos9. RSTI: pin de reinicio, El pull-up interno, de baja eficacia, no puede estar vacío10. CFG: el módulo de configuración de puerto serie habilita el PIN, incorporado pull-up, poco efectivo, no tiene que estar vacante11. RXD: Pin de recepción de datos en serie, nivel TTL de puerto serie, compatible con 3,3 V y 5V12. TXD: pin de transmisión de datos en serie, nivel TTL en serie, compatible con 3,3 V y 5V13. GND: Pin de toma de tierra14. 3,3 V: pin de entrada de alimentación de 3,3 V CC, superior a 200mA y fuente de Alimentación de 5V CC alternativamente15. GND: Pin de toma de tierra16. 5V: pin de entrada de Alimentación de 5V CC, superior a 200mA, con la fuente de alimentación opcional de 3,3 V CC.

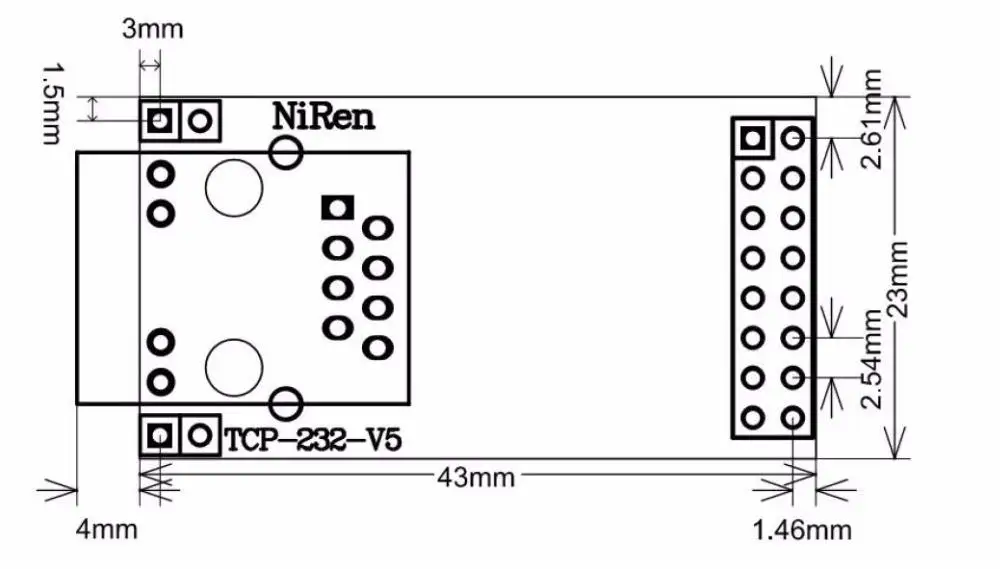

Tamaño del producto

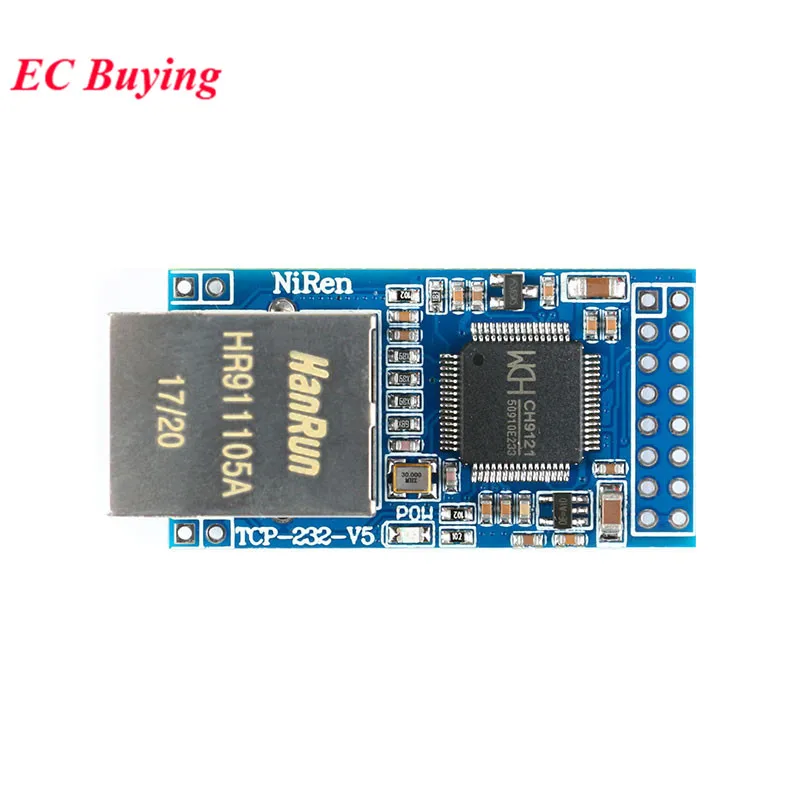

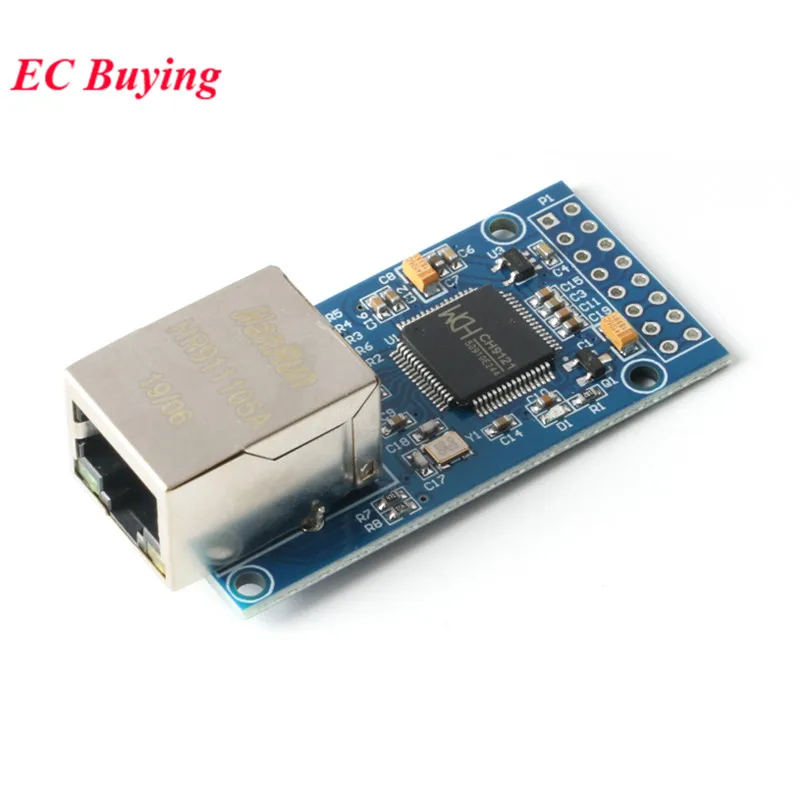

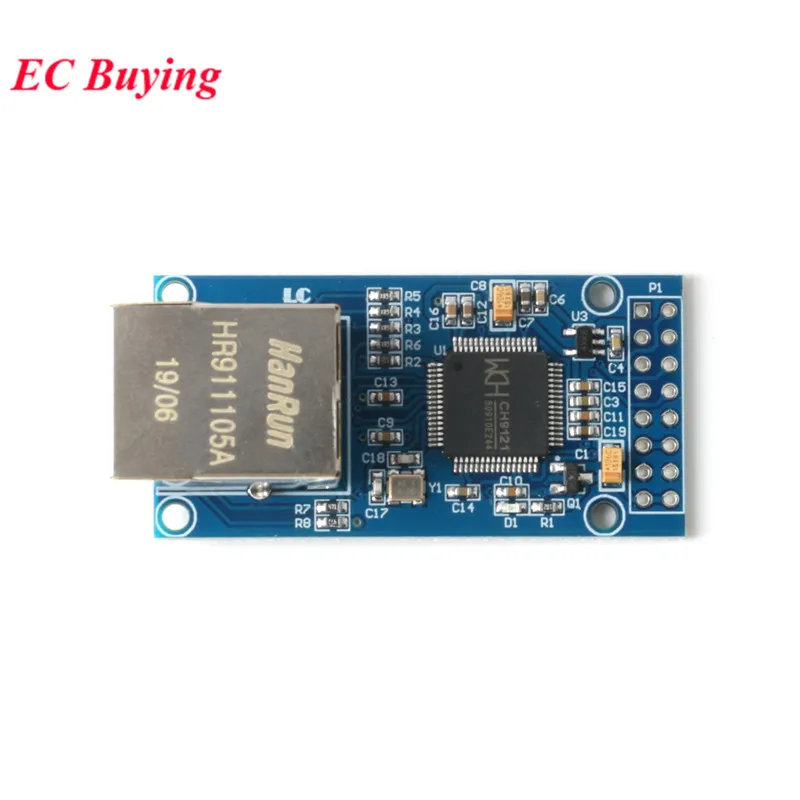

El puerto serie CH9121 al módulo Ethernet está equipado con el chip de transmisión transparente del puerto serie de red CH9121. CH9121 integra internamente la pila de protocolo TCP/IP, que puede realizar la transmisión transparente bidireccional de paquetes de datos de red y datos de puerto serie. Tiene 4 tipos: CLIENTE TCP, SERVIDOR TCP, CLIENTE UDP, SERVIDOR UDP Modo de trabajo, la velocidad de baudios del puerto serie puede soportar hasta 921600bps, se puede configurar fácilmente a través del software de la computadora host o los comandos del puerto serie, conveniente y rápido.

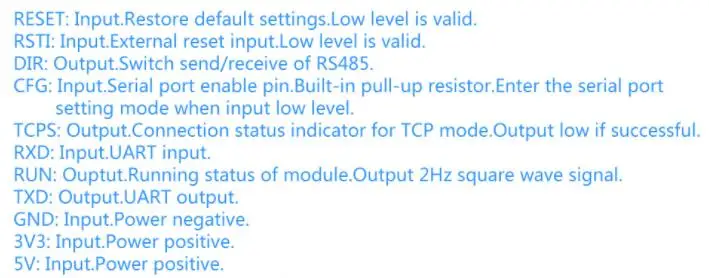

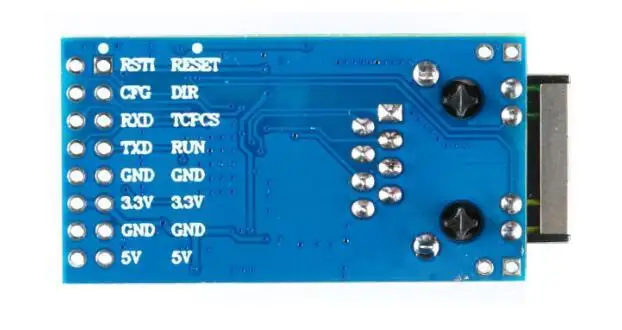

Parámetro:1. Capa de transporte de medios Ethernet (MAC) y capa física (PHY) integradas2. Realice la transmisión transparente bidireccional de datos en serie y datos de red3. Admite 10/100M, interfaz Ethernet adaptativa full-duplex/half-duplex, compatible con el protocolo 802,34. Admite conversión automática de línea MDI/MDIX5. Admite DHCP para obtener la dirección IP automáticamente, admite el acceso a nombres de dominio DNS6. Configure el modo de trabajo del chip, el puerto, la IP y otros parámetros de red a través del comando serial AT del software de la computadora host7. El modo de trabajo admite los 4 modos de cliente TCP, servidor TCP y cliente UDP, servidor UDP8. Soporte de velocidad de baudios en serie 300bps ~ 921600bps9. Nivel TTL serie, compatible con 3,3 V y 5V10. El puerto serie admite Comunicación Serial full-duplex y Half-duplex, y admite conmutación automática de transceptor RS4851 1. Admite DHCP para obtener la dirección IP automáticamente12. Admite Configuración de tiempo de espera serial de 0-2000ms13. Admite Sistema de Nombres de Dominio DNS14. Soporte mecanismo KEEPALIVE15. Voltaje de alimentación: 3,3 V/5VDescripción de la interfaz:
