Descripción

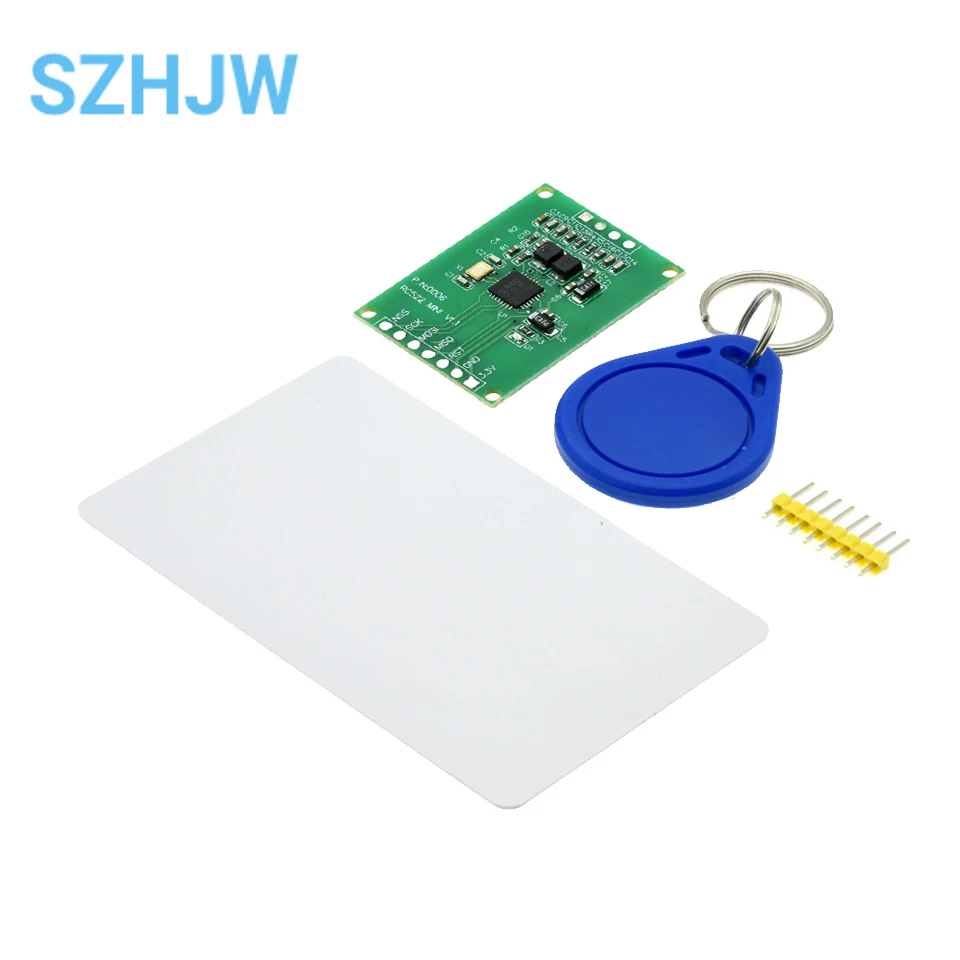

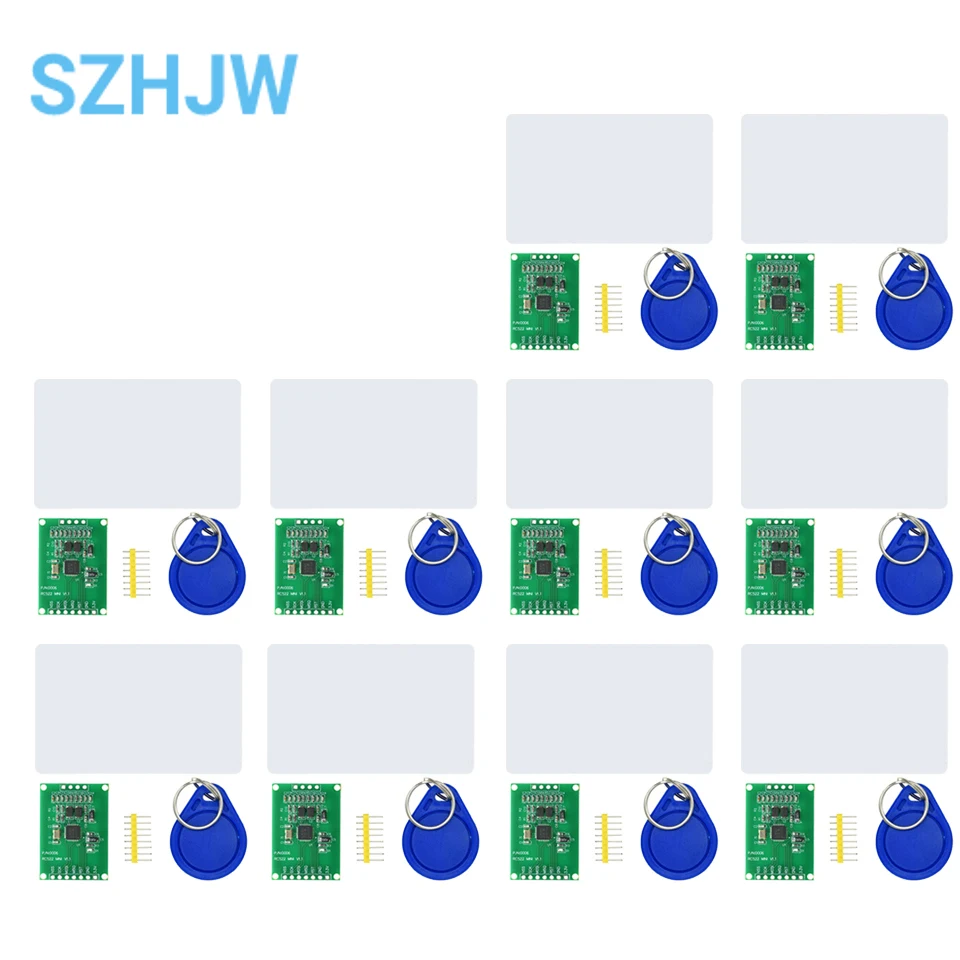

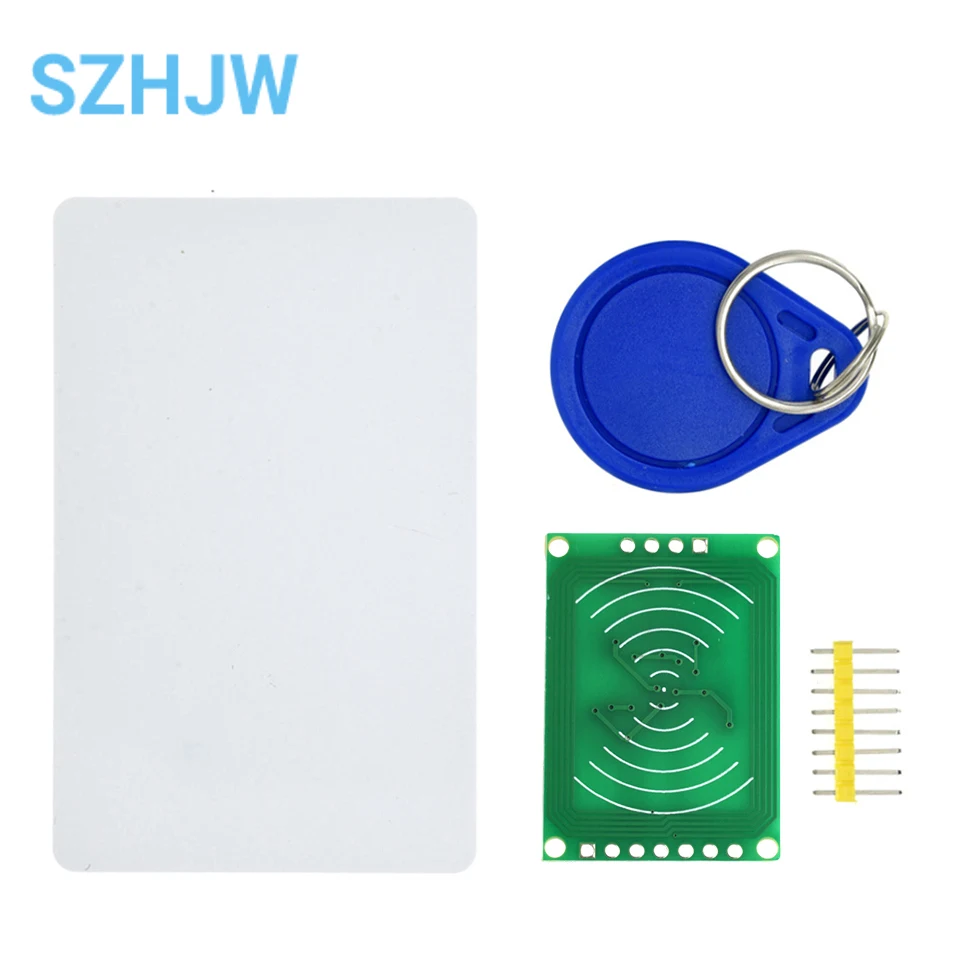

Lista de envío:
1.RC522 un mini módulo;

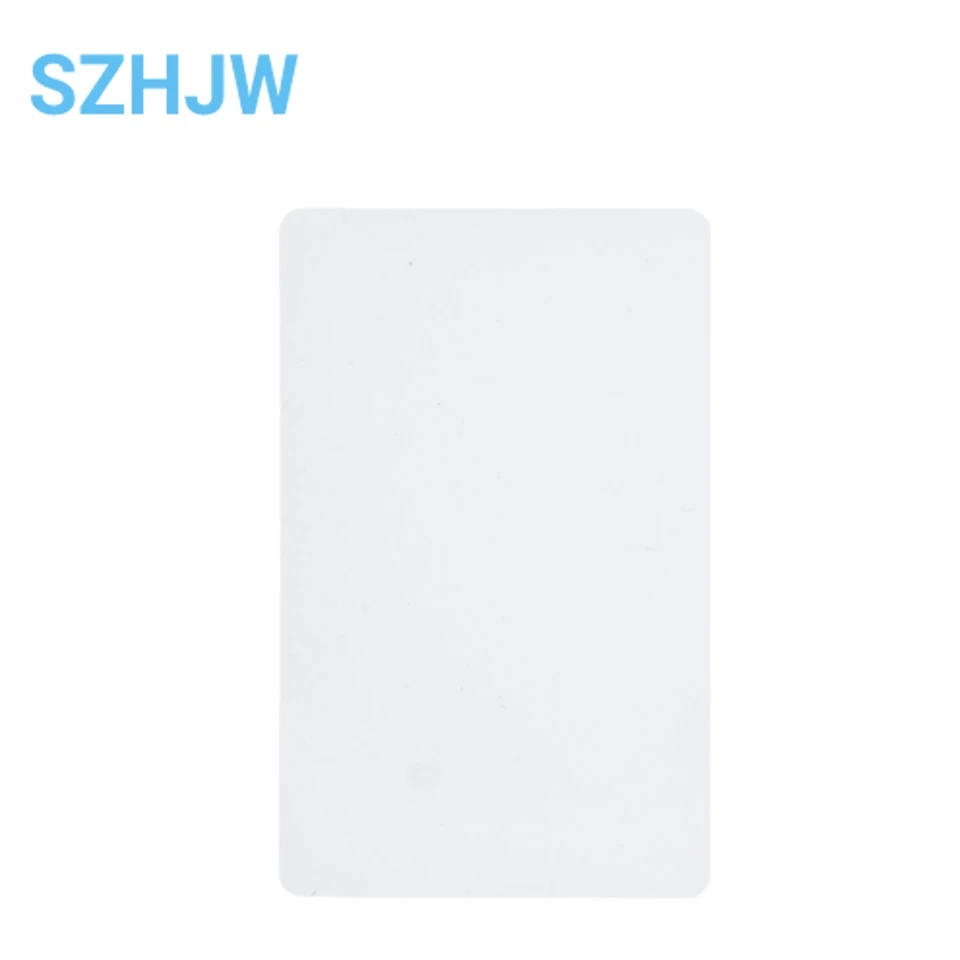

2.Tarjeta en blanco estándar S50;

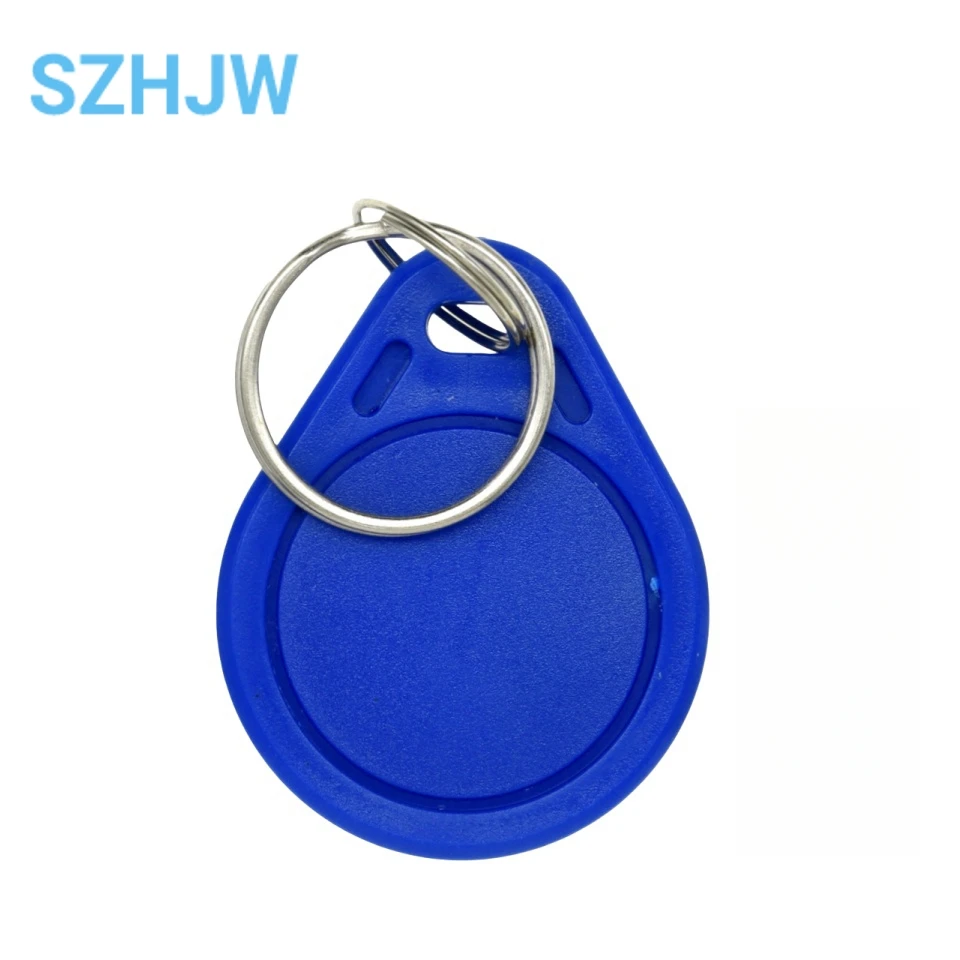

3.Tarjeta alienígena S50 con forma de llavero (como se muestra);
Aguja de 4.7 P por fila;
Descripción del módulo:
El módulo RC522 se basa en el módulo de lectura/escritura de tarjeta NXP Mifare del chip de estación base rf, el módulo de 13,56 MHz, cumple con el estándar ISO14443A, puede admitir Mifare1 S50.Mifare1 S70, Mifare Light.El Mifare UltraLight.Mifare Pro.El módulo es fácil de usar.Altamente confiable.El tamaño pequeño y otras características pueden ayudar a los clientes a cómodamente.Aplique rápidamente la tarjeta sin contacto en el sistema.
Definición de pines de interfaz y parámetros del módulo
El móduloTamaño 35 MM * 25 MM, tamaño ultra pequeño, conveniente para integrar su sistema
La frecuencia de trabajo de 13,56 MHz.
Voltaje de funcionamiento de 2,5 V a 3,6 V
Rutinas de uso de corriente de trabajo para corriente de tarjeta de 20 ma (3,3 V)
Tipo de soporte MIFIRE1 S50 S70 UltraLight Pro
Temperatura de trabajo - 25 ~ + 85 grados

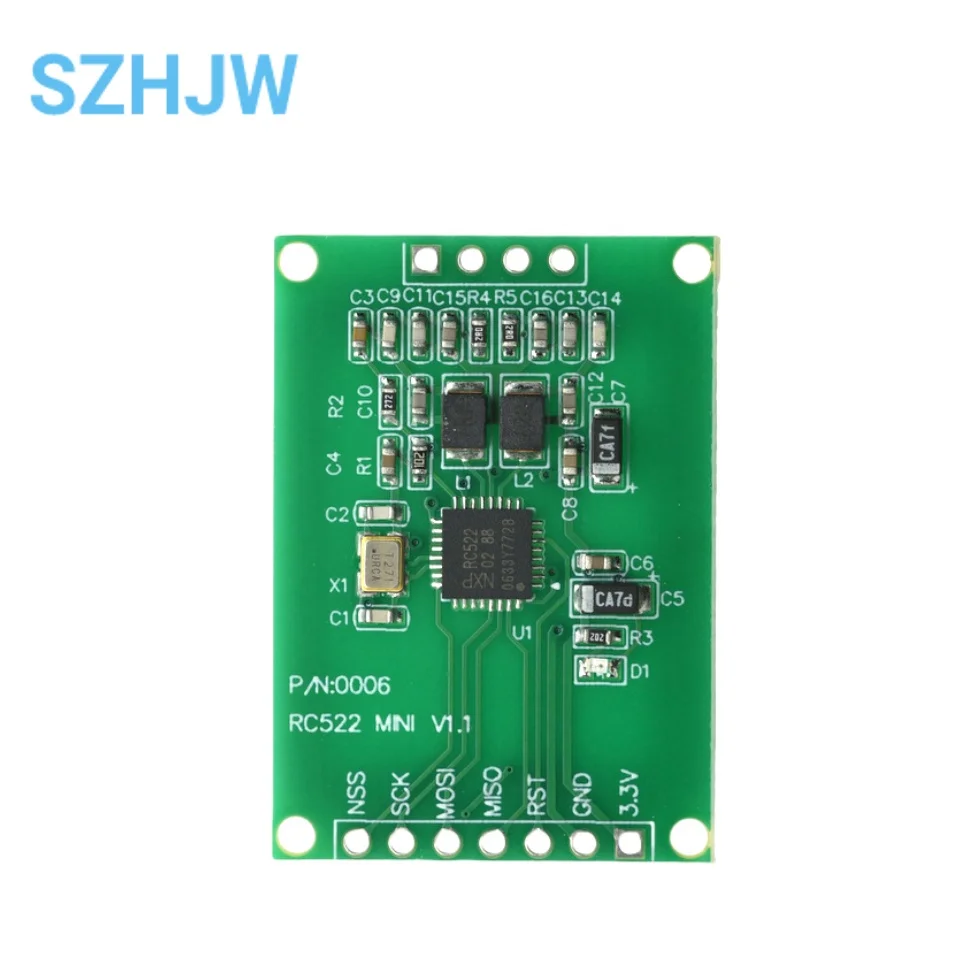

Etiquete la descripción funcional de los tipos IO
Es una fuente de alimentación de 3,3 V
Fuente de alimentación GND
Restablecimiento de entrada RST
Salida MISO SPI boca de la salida de la máquina
Entrada MOSI SPI boca de la máquina
Entrada de reloj bucal SCK SPI
Boquilla SPI de entrada NSS
