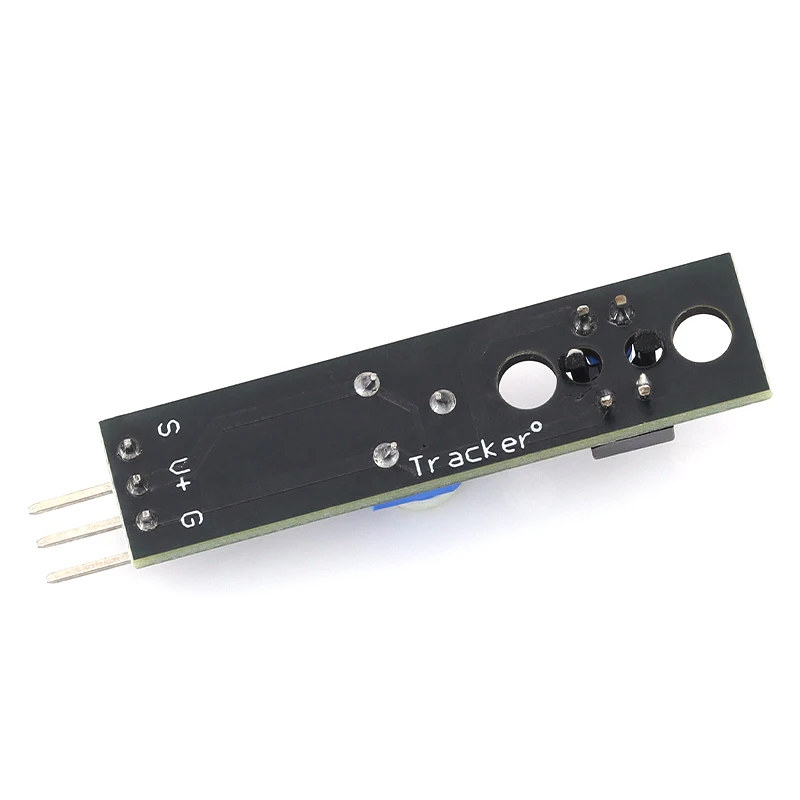

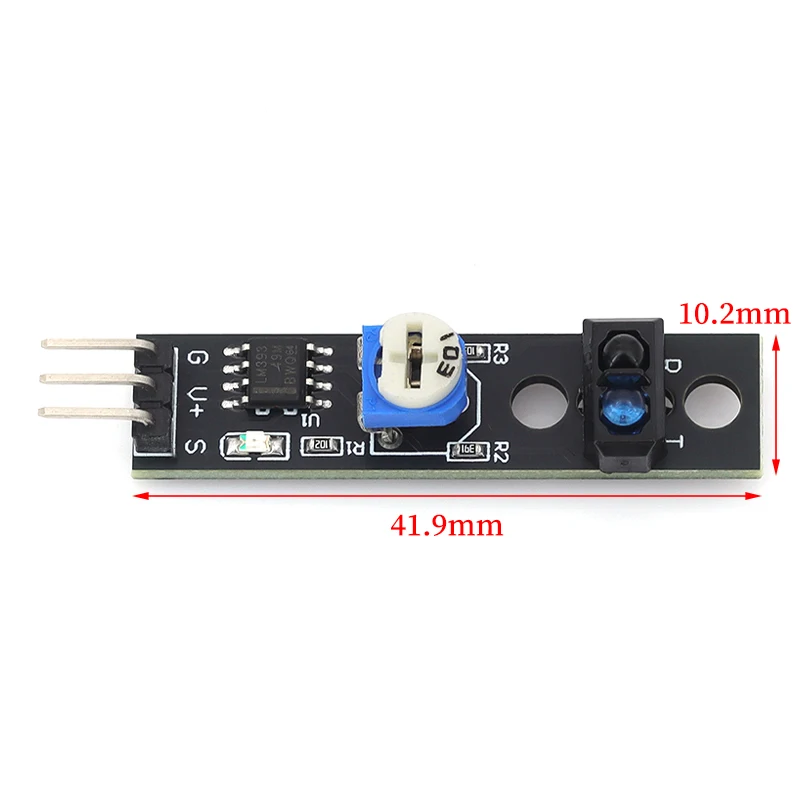

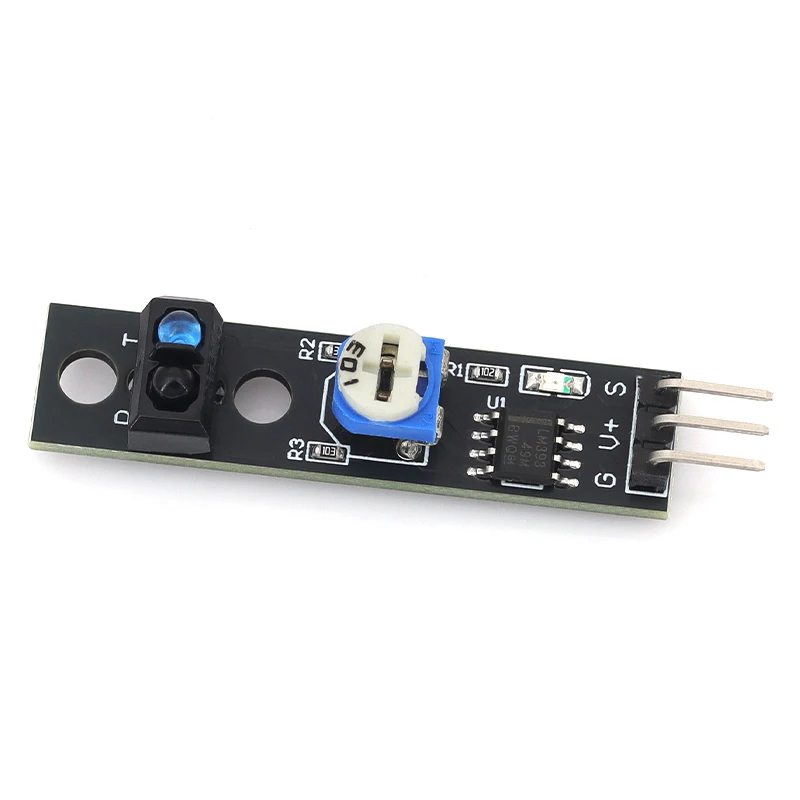

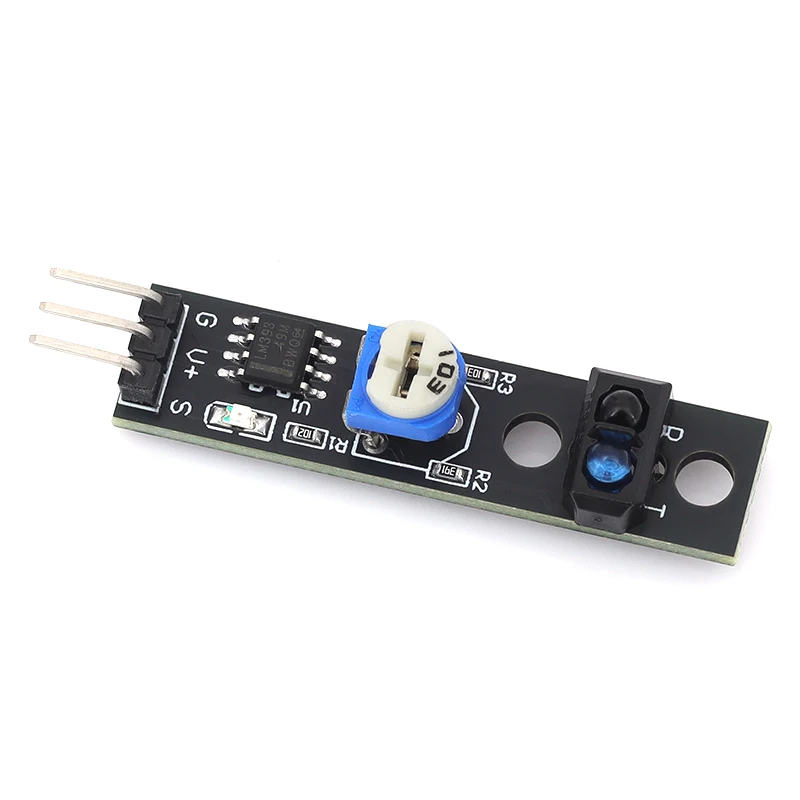

1/5/10 Uds TCRT5000 Módulo de seguimiento de 3 pines IR línea infrarroja Sensor seguidor de pista de reflexión TCRT5000 evitación de obstáculos para Arduino

Descripción del producto:

1. usando el sensor de reflexión infrarrojo TCRT5000

2.Distancia de reflexión de detección: 1 mm ~ 25 mm

3. voltaje de trabajo: 5V

4. la forma de salida: señal digital (0 y 1)

5. Con orificios para pernos fijos para una fácil instalación

6.Sensor TCRT5000 incorporado NSOR

7.Aplicable a una variedad de plataformas, incluidas Arduino/AVR/ARM/PIC

Características:

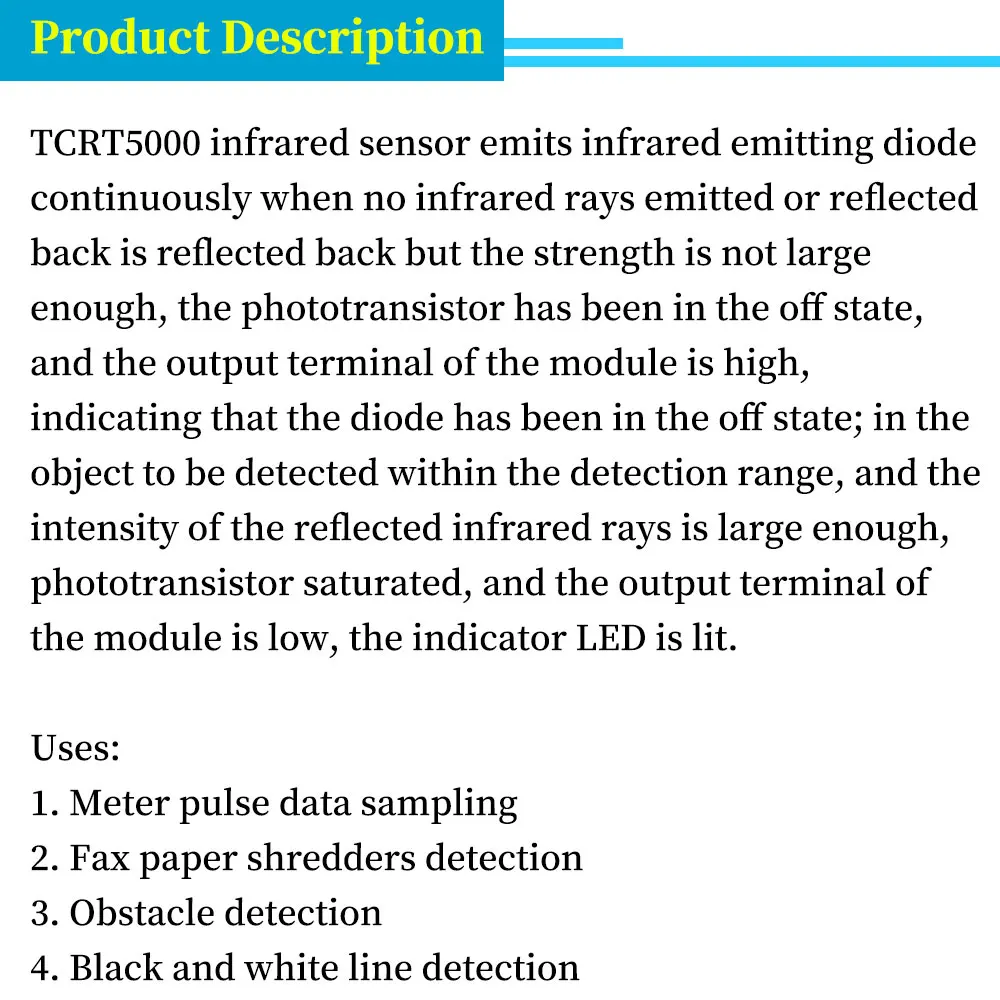

El diodo emisor de infrarrojos del sensor TCRT5000 emite continuamente rayos infrarrojos.Cuando los rayos infrarrojos emitidos no se reflejan ni se reflejan, pero la intensidad no es lo suficientemente grande, el tubo receptor de infrarrojos siempre está apagado y el extremo de salida del módulo es de nivel bajo, lo que indica que el diodo siempre está apagado;Cuando el objeto detectado aparece en el rango de detección, la luz infrarroja se refleja hacia atrás y la intensidad es lo suficientemente grande, y el tubo receptor de infrarrojos está saturado.En este momento, el extremo de salida del módulo es alto, lo que indica que el diodo está iluminado.

Cableado:

1.VCC: Conecte el polo positivo de la fuente de alimentación (5V)

2.GND: conectado a la fuente de alimentación negativa

3.OUT: señal de conmutación de nivel alto/bajo (señal digital 0 y 1

Uso del producto:

1. el muestreo de datos de pulso del medidor

2. Detección de papel triturador de máquinas de fax

3. detección de obstáculos

4. detección de líneas en blanco y negro
