Descripción

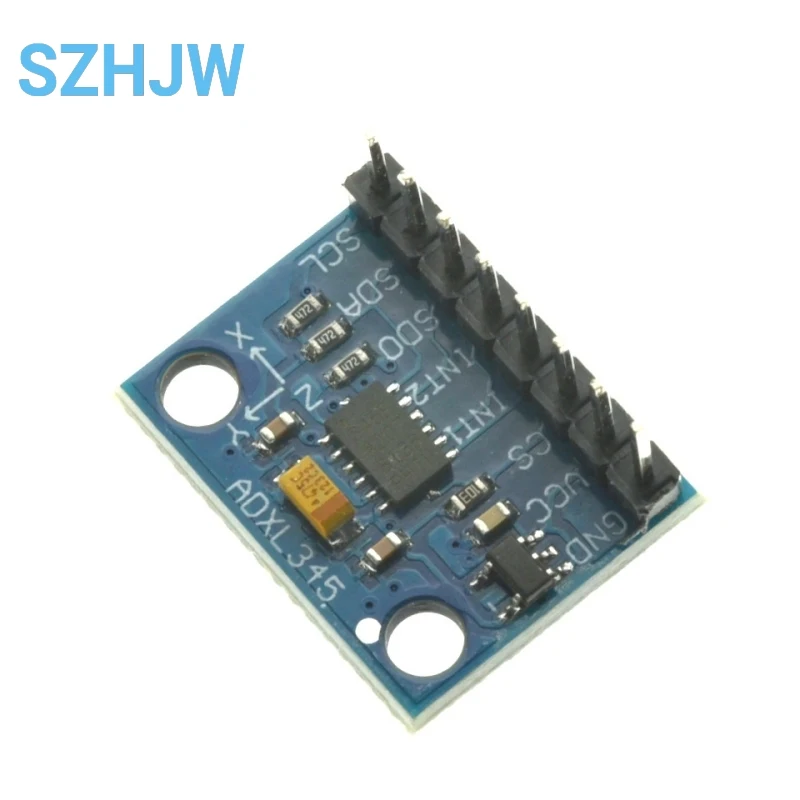

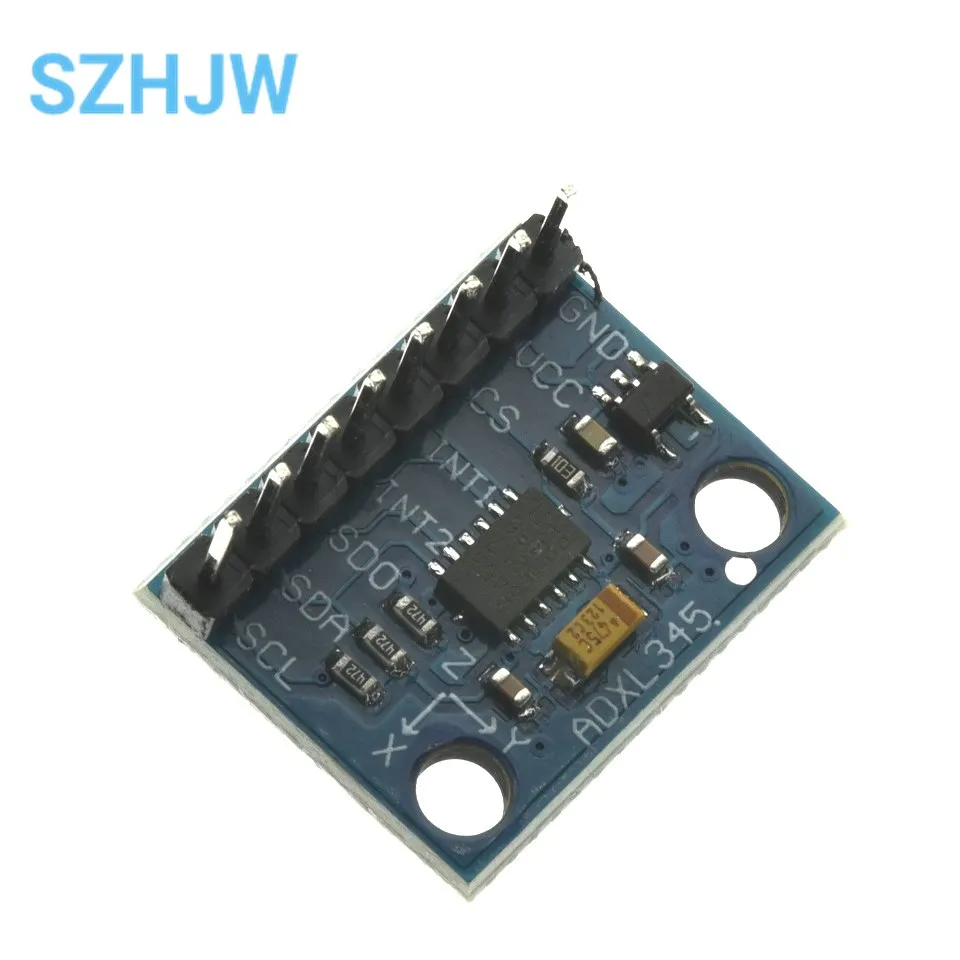

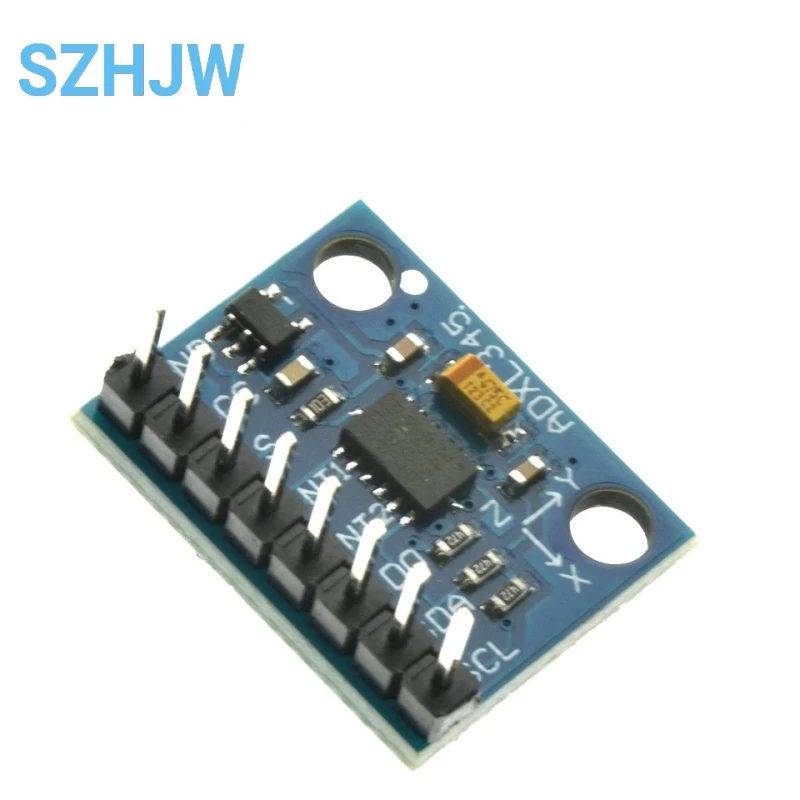

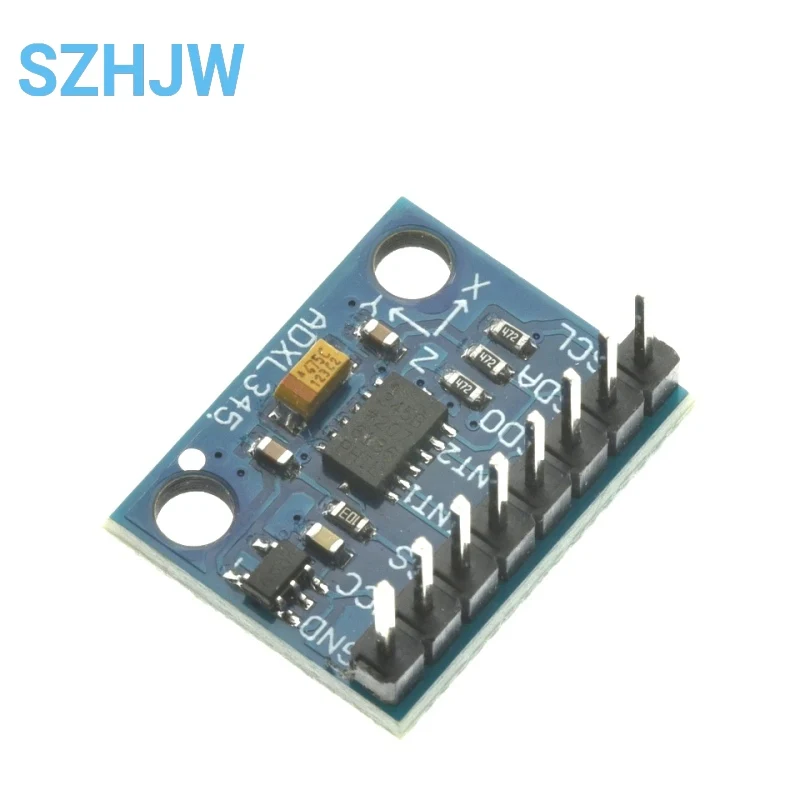

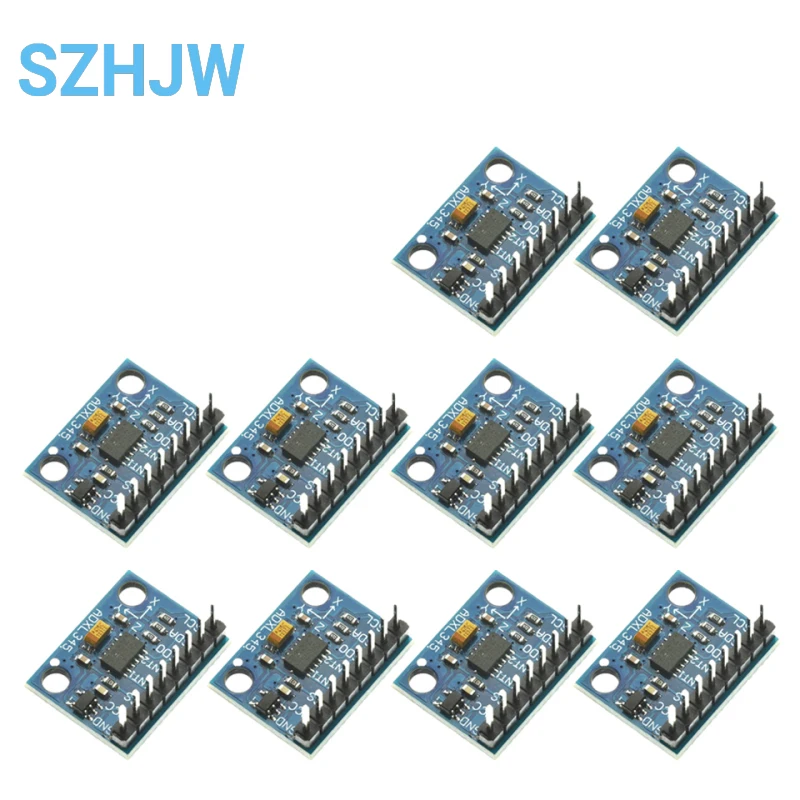

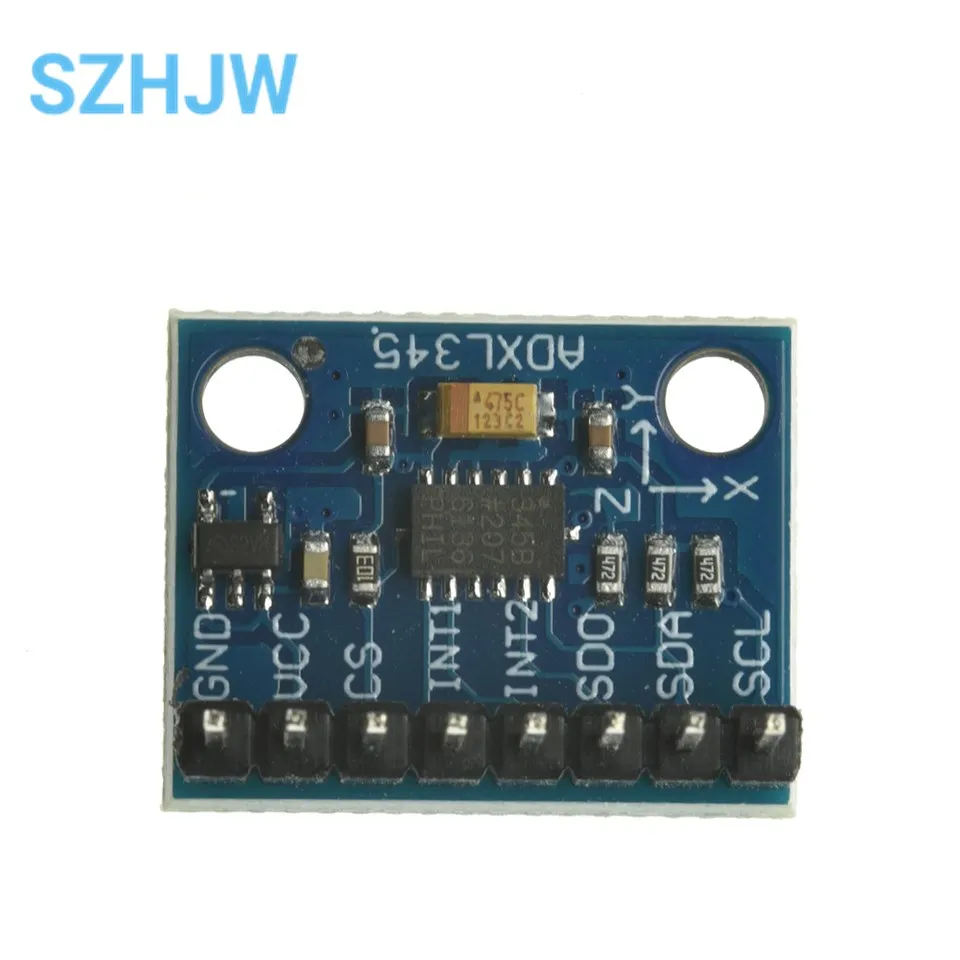

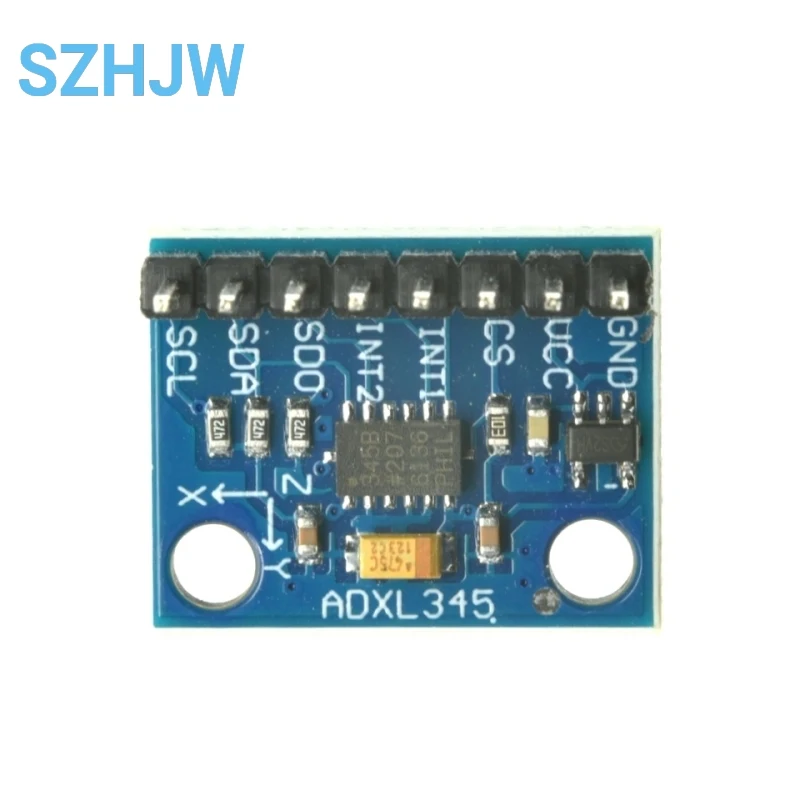

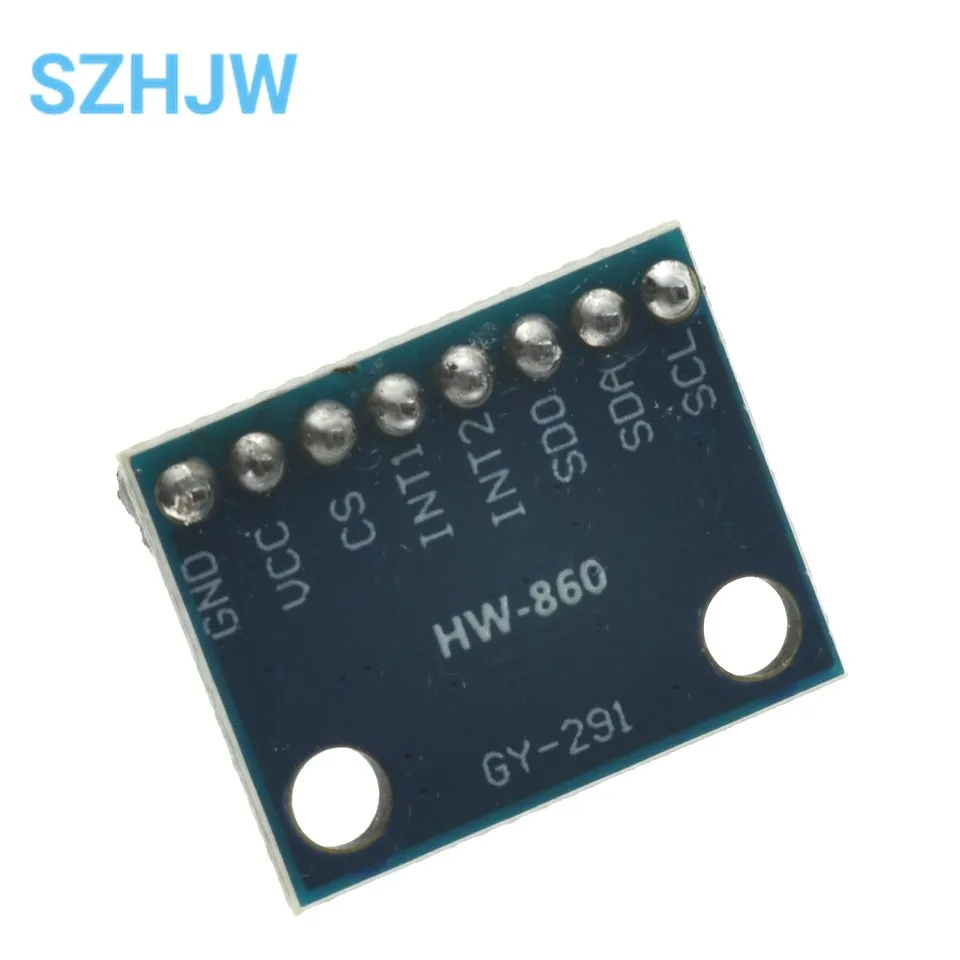

Modelo: GY-291
Chip utilizado: ADXL345
Fuente de alimentación: 3-5v
Método de comunicación: protocolo de comunicación IIC/SPI
Rango de medición: ±2g±16g
Proporcionar diagramas esquemáticos, hojas de datos relacionadas y documentos de referencia.
Proporcionar código de prueba del microcontrolador 51, AVR y Arduino
3 ejes, ± 2g/ ± 4g/ ± 8g/ ± 16g
Módulo de aceleración digital
Descripción general
El ADXL345 es un acelerómetro triaxial pequeño, delgado y de baja potencia que puede
Aceleración de hasta ±16 g para mediciones de alta resolución (13 bits).Número de salidas digitales
Los datos están en formato complementario dos de 16 bits,
Accesible a través de interfaz digital SPI (3 hilos o 4 hilos) o I2C.
El ADXL345 es ideal para aplicaciones de dispositivos móviles.Se puede utilizar en aplicaciones de detección de inclinación.
Mida la aceleración estática debido a la gravedad, pero también la aceleración dinámica debido al movimiento o al choque.
velocidad.Tiene alta resolución (4 mg/LSB) y es capaz de medir inclinaciones de aproximadamente 0,25°
cambio de ángulo.El uso de un acelerómetro de salida digital como el ADXL345 elimina la necesidad de
Conversión analógico a digital, que ahorra costos del sistema y área de la placa.también,
El ADXL345 es un acelerómetro de 3 ejes pequeño, delgado y de potencia ultrabaja con alta resolución
Alto (13 dígitos), rango de medición de hasta ± 16 g.Los datos de salida digital son binario de 16 bits.
Formato complementario, accesible vía SPI (3 hilos o 4 hilos) o interfaz digital I2C.
El ADXL345 es ideal para aplicaciones de dispositivos móviles.Se puede utilizar en aplicaciones de detección de inclinación.
Mide la aceleración estática de la gravedad en el
aceleración del estado.Con su alta resolución (3,9 mg/LSB), puede medir menos de 1,0°
El ángulo de inclinación cambia.
El dispositivo ofrece varias funciones de detección especiales.Función de detección de actividad e inactividad a través de
Detecta movimiento comparando la aceleración en cualquier eje con umbrales establecidos por el usuario
ocurren movimiento.La función de detección de grifo puede detectar vibraciones simples y dobles en cualquier dirección.
hacer.La detección de caída libre puede detectar si el dispositivo se está cayendo.Estos
Las funciones se pueden mapear de forma independiente a uno de los dos pines de salida de interrupción.Aplicar
El sistema patentado de gestión de memoria integrado utiliza un FIFO de 32 niveles.
(FIFO) buffers que se pueden utilizar para almacenar datos, cargando así el procesador host
al mínimo y reducir el consumo general de energía del sistema.
Los modos de bajo consumo admiten una gestión inteligente de energía basada en movimiento, lo que resulta en una resolución extremadamente baja.
Consumo de energía para detección de umbral y mediciones de aceleración de movimiento.
ADXL345 en 3 mm × 5 mm × 1 mm, plástico pequeño ultrafino de 14 pines
paquete.
