Descripción del producto
1.MOSFET es un dispositivo electrónico con buenas características de conmutación y se usa ampliamente en circuitos que requieren conmutación electrónica, como fuentes de alimentación conmutadas y accionamientos de motores, y atenuación de iluminación.Relay es otro módulo con características de conmutación con las que todos están muy familiarizados.Sin embargo, debido a que el principio de funcionamiento de los relés generalmente depende de contactos mecánicos para lograr el propósito de abrir y cerrar, inevitablemente llevará a un tiempo de conmutación muy corto.En caso de incapacidad de funcionar, el pitido cuando se emite el interruptor de contacto también es una cosa molesta en algunas ocasiones.

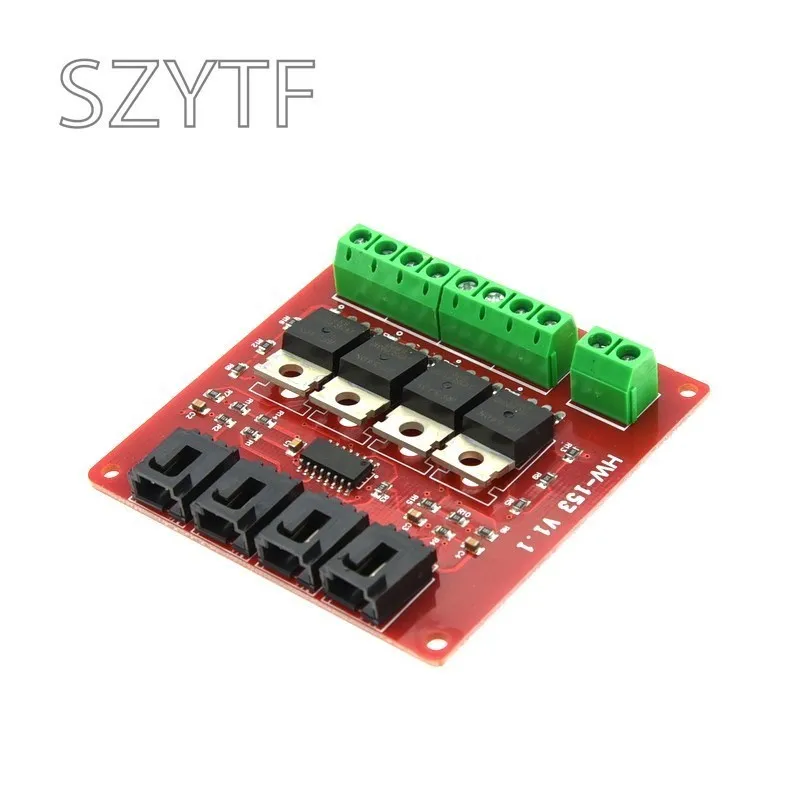

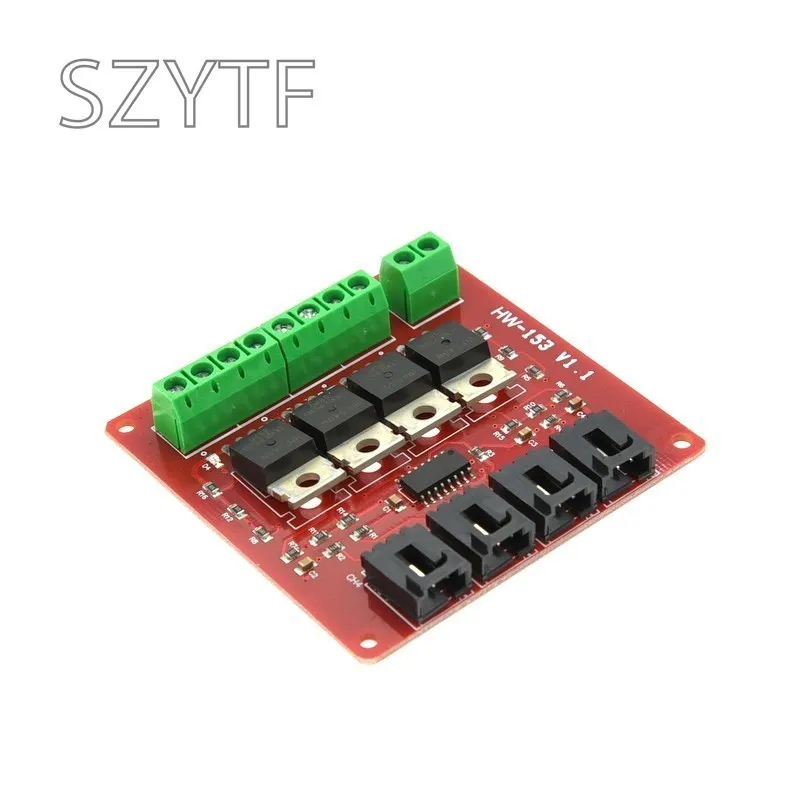

2.El interruptor MOSFET de 4 vías que diseñamos puede proporcionar hasta 4 grupos de interruptores electrónicos, que se utilizan para controlar diferentes módulos de circuito.Afectados por el principio de funcionamiento del MOSFET, este bloque de construcción electrónico solo se puede utilizar para controlar circuitos de CC, como pantallas LED de CC, etc., y no es adecuado para el control de circuitos de CA.El interruptor MOSFET se puede utilizar para controlar un circuito de CC de 100 V/33 A en condiciones extremas, pero se recomienda que el voltaje CC mínimo para el control no sea inferior a 9 V.
3.En la conexión del circuito, la conexión del extremo controlado es un poco más problemática.Tome como ejemplo el control de las tiras de LED de 12 V, primero conecte la fuente de alimentación entre el polo positivo (+) y el polo negativo (-);
4.Luego conecte el polo positivo de la tira de LED al polo positivo (+) del módulo y el polo negativo de la tira de LED al interruptor 1 (S1);
5. Si hay otras tiras de LED que deben controlarse, simplemente conecte el polo positivo de la tira de LED al polo positivo (+) del módulo y conecte el polo negativo de la tira de LED para cambiar 2 (S2), interruptor 3 (S3), encienda 4 (S4);
6.La conexión del terminal de control es mucho más sencilla. Solo necesitamos conectar el puerto de control correspondiente con la placa de expansión del sensor Arduino a través de la línea de conexión del sensor, y luego podemos controlar estas tiras de LED de 12 V a través de Arduino. En el experimento conectamos dos tiras de LED.
