Descripción
Características del producto:
1.Compacto y portátil.
2.Fácil de usar y operar.
3.Larga vida útil y calidad confiable.
4.Excelente calidad, mano de obra meticulosa y materiales de alta calidad.
5.Ampliamente aplicable y adecuado para múltiples escenarios.
Parámetros del producto:

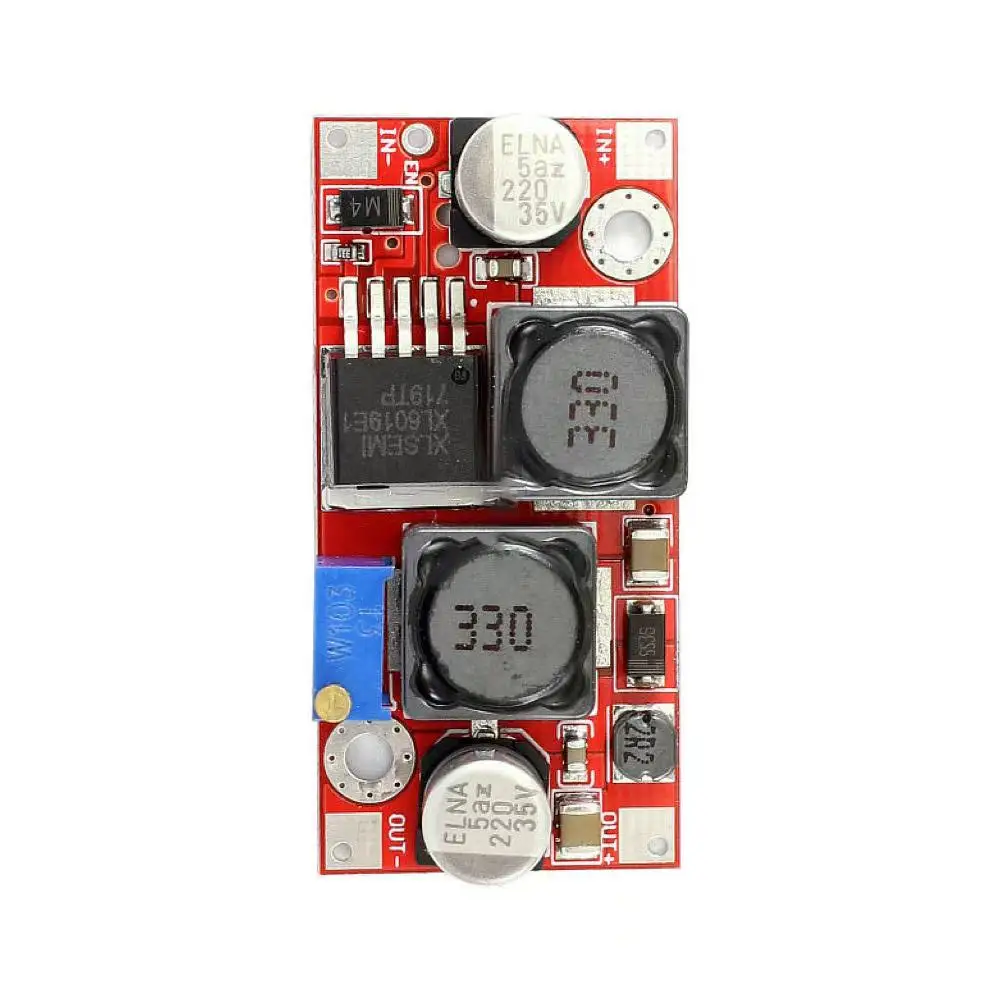

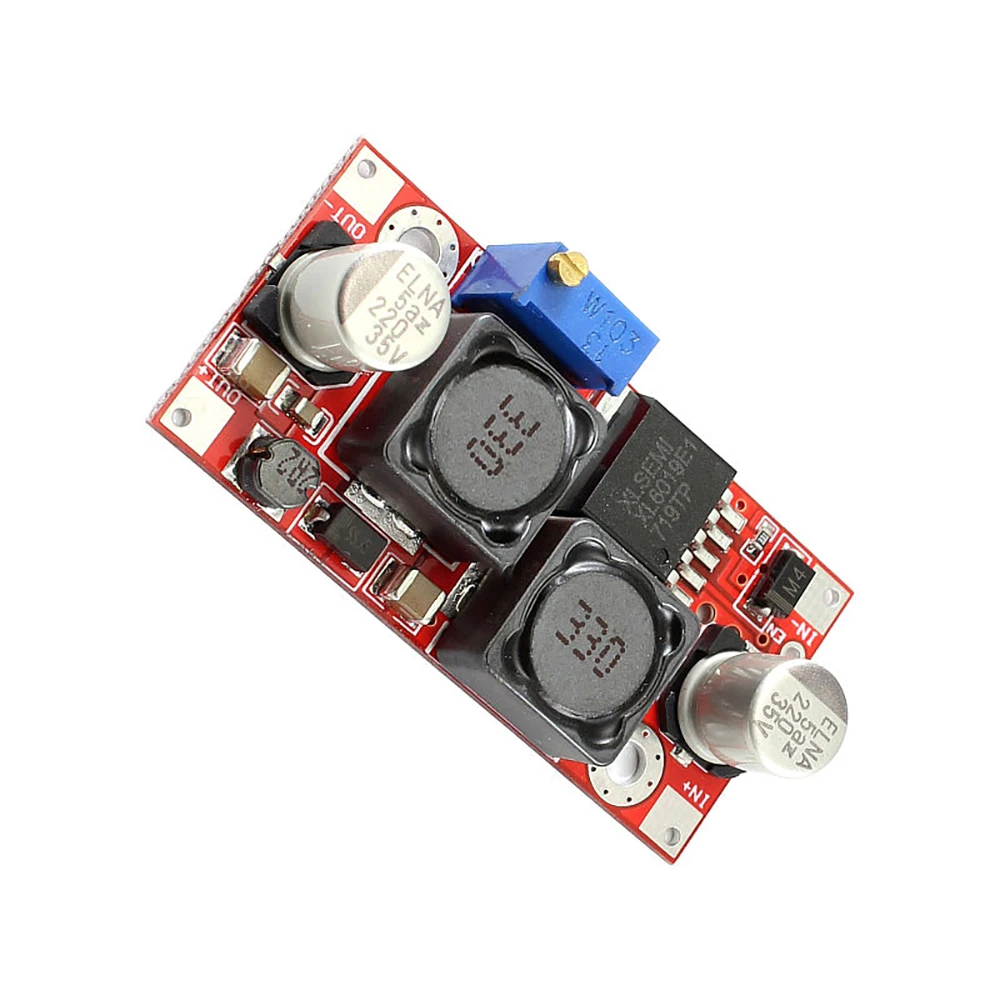

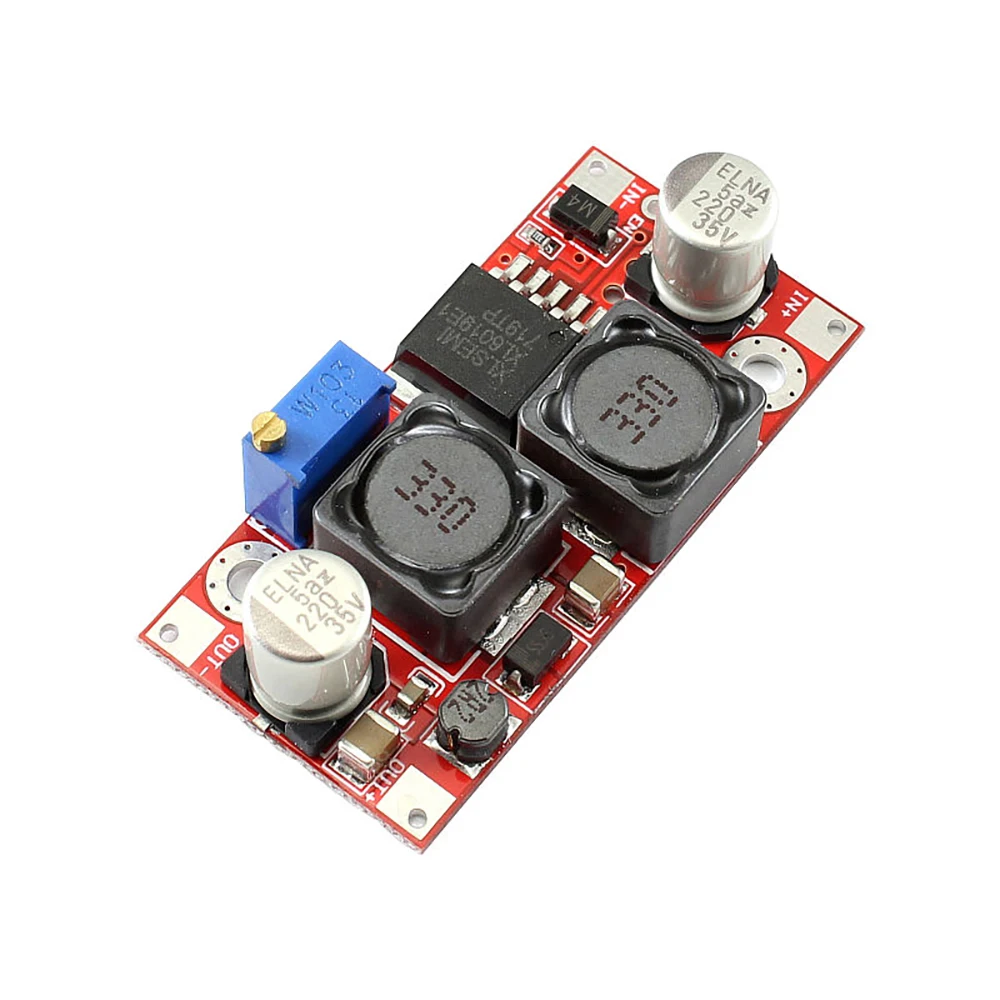

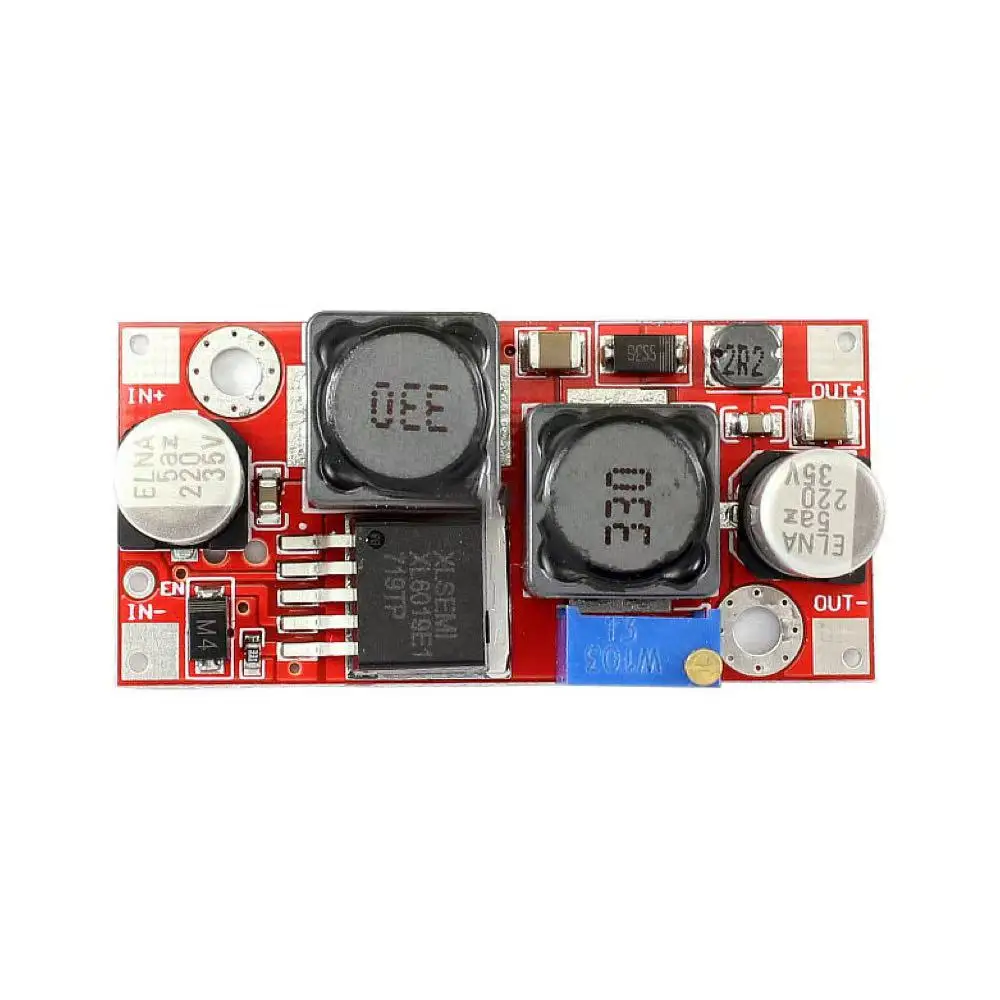

Tipo de módulo: módulo buck-boost no aislado
Voltaje de entrada: 5-32V
Voltaje de salida: 1,2-35 V (continuamente ajustable)
Corriente de salida: 1,5 A (MÁX.)
Corriente de entrada: 4A (MÁX.)
Potencia de salida: 20W con refrigeración natural, 25W con disipador de calor (MAX) potencia real
Potencia máxima de salida=Voltaje de entrada × 4A × Eficiencia de conversión
Ondulación de salida: entrada de 12 V, salida de 24 V, ondulación de 0,5 A de 30 m V, ancho de banda de 20 MHz (solo como referencia)
Temperatura de funcionamiento: grado industrial (-40°C a +85°C) (Cuando la temperatura ambiente supera los 40°C, reduzca el uso de energía o mejore la refrigeración)
Aumento de temperatura de carga completa: 45°C
Frecuencia de funcionamiento: 400khz
Corriente sin carga: típica 15 mA (5 V a 12 V)
Regulación de carga: ±0,5%
Regulación de voltaje: ±0,5%
Tiempo de respuesta dinámica: 5% en 200 μs
Habilitar puerto de control: Sí, nivel alto 1,4 V-VIN (ON), nivel bajo 0-0,8 V (OFF), nivel alto predeterminado
Protección contra cortocircuitos: Ninguna (instale un fusible o un circuito de protección en la entrada)
Protección de polaridad inversa de entrada: Ninguna, utilice nuestra placa de protección de polaridad inversa o en serie un diodo en la entrada.

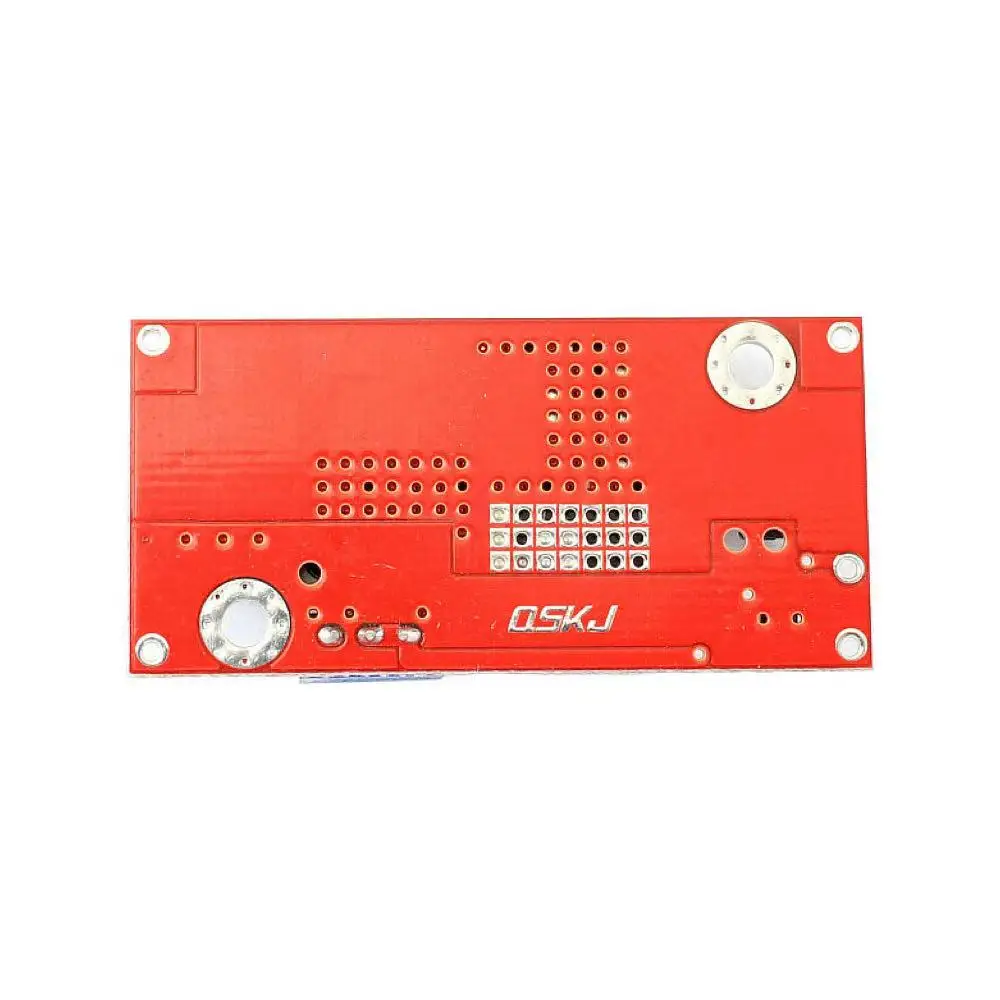

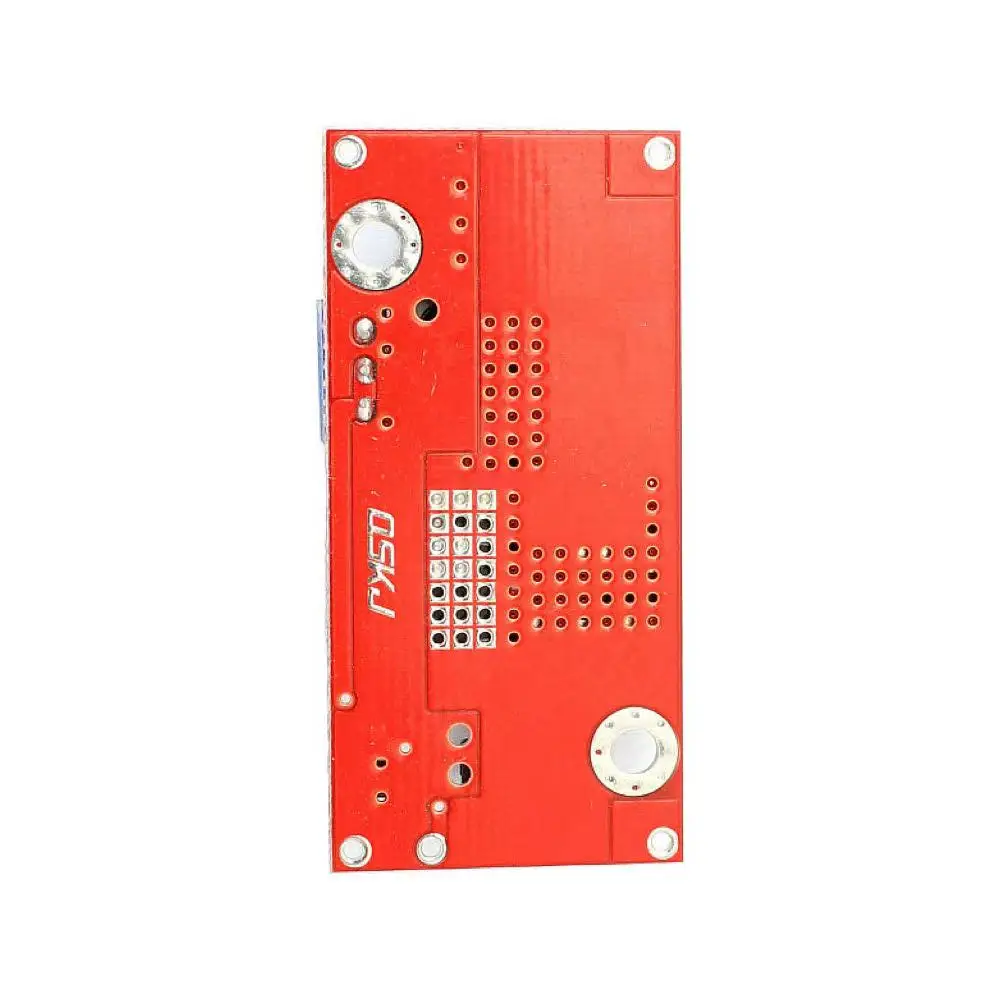

Método de montaje: se puede asegurar con tornillos (agujeros de montaje de 3 mm), 2 orificios de montaje
Método de cableado: soldadura, se puede soldar directamente a la PCB después de agregar pines
