En Stock
9,09 €
Con la garantía de
Última actualización: 2026-03-04T01:24:20.747Z
Descripción

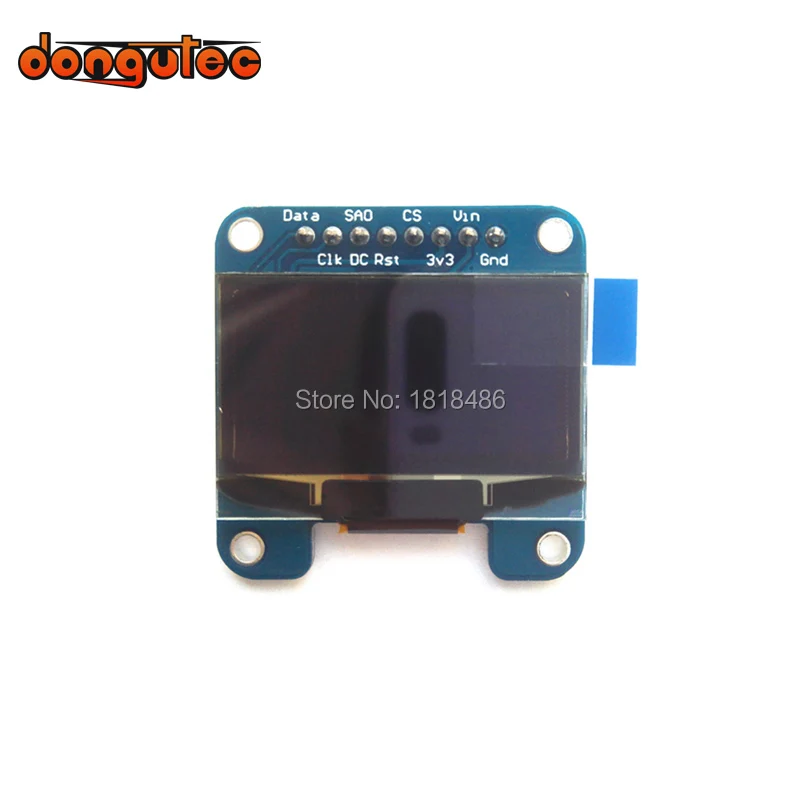

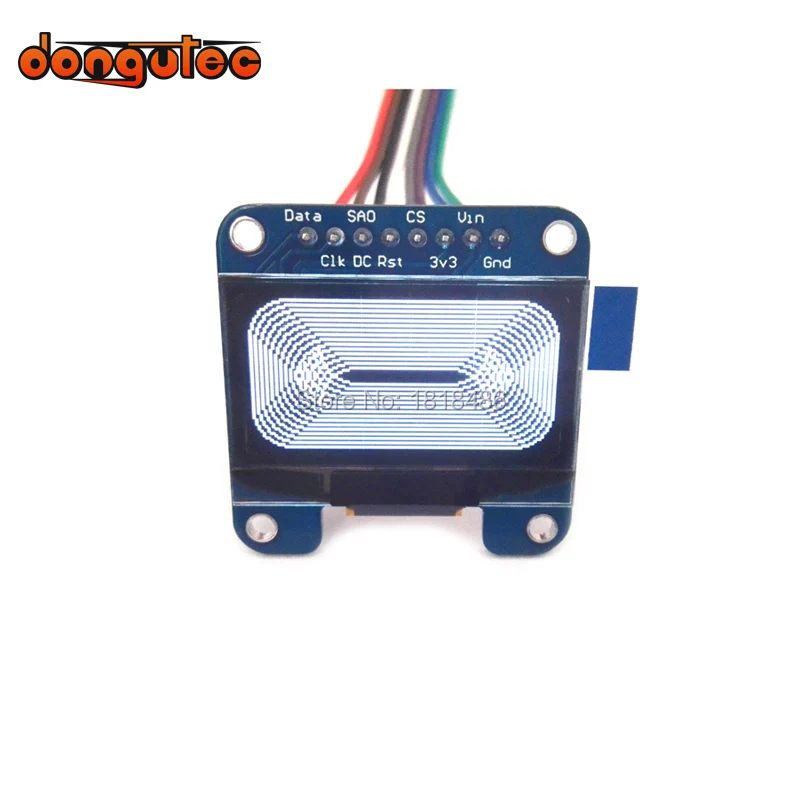

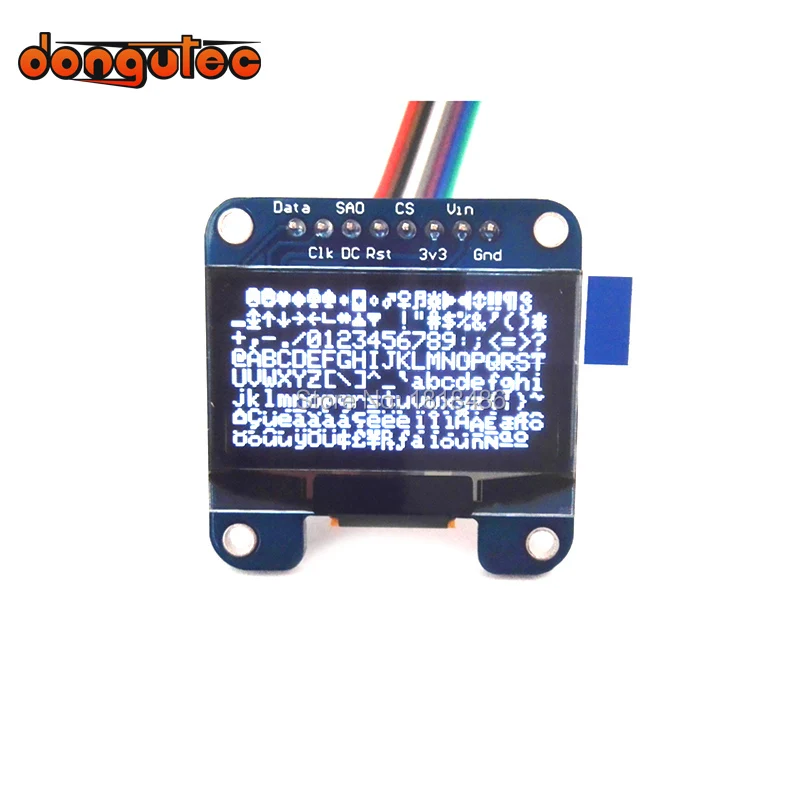

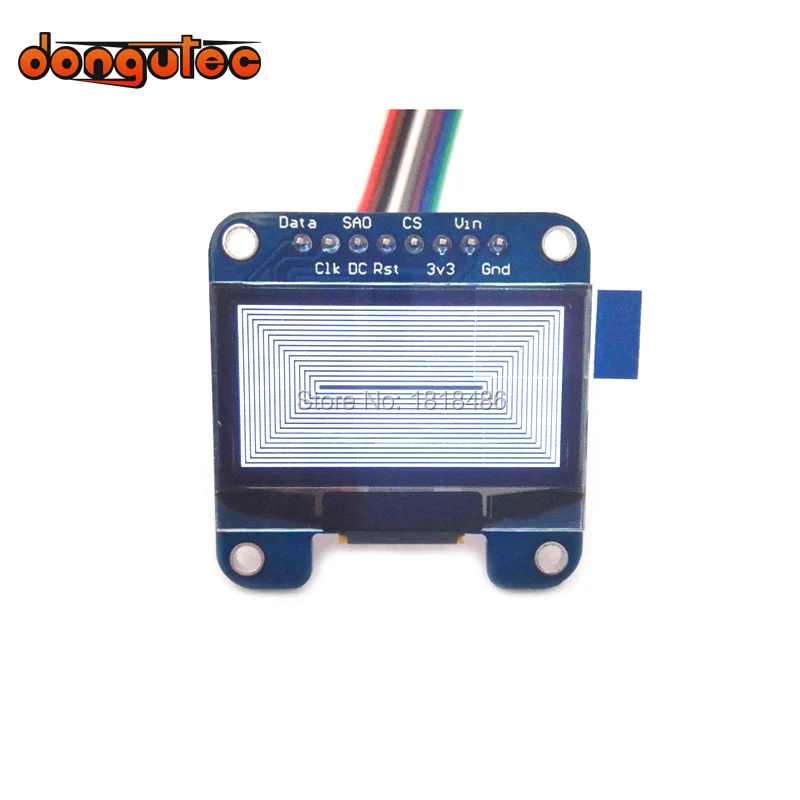

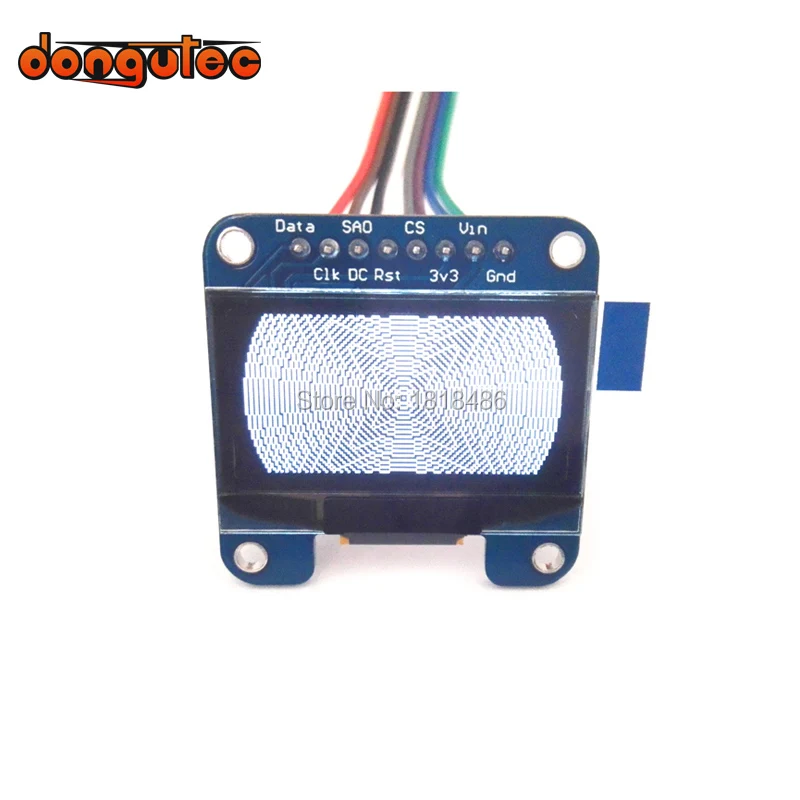

Estas pantallas son pequeñas, con una diagonal de sólo 1,3", pero muy legibles debido al alto contraste de una pantalla OLED.Esta pantalla está hecha de 128x64 píxeles OLED blancos individuales, cada uno está encendido o apagado por el chip controlador.Debido a que la pantalla emite su propia luz, no se requiere retroiluminación.Esto reduce la potencia requerida para ejecutar el OLED y es por eso que la pantalla tiene un contraste tan alto; ¡Realmente nos gusta esta pantalla en miniatura por su nitidez!
El chip controlador SSD1306 puede comunicarse de dos maneras: I2C o SPI.El OLED en sí requiere una fuente de alimentación de 3,3 V y niveles lógicos de 3,3 V para la comunicación, pero incluimos un regulador de 3,3 V y todos los pines cambian completamente de nivel para que pueda usarlo con dispositivos de 5 V. !
Los requisitos de energía dependen un poco de la cantidad de pantalla que se enciende, pero en promedio la pantalla utiliza aproximadamente 40 mA del suministro de 3,3 V.El controlador OLED integrado está una simple bomba de carga con tapa de interruptor que convierte 3,3 V-5 V en un accionamiento de alto voltaje para los OLED.Disponemos de un tutorial detallado y un código de ejemplo en forma de biblioteca forarduino para texto y gráficos.Necesitará un microcontrolador con más de 1K de RAM ya que la pantalla debe estar amortiguada.La biblioteca puede imprimir texto, bitmaps, píxeles, rectángulos, círculos y líneas.Utiliza 1K de RAM ya que necesita amortiguar toda la pantalla, ¡pero es muy rápido!El código es sencillo de adaptar a cualquier otro microcontrolador.Detalles de la pantalla OLED:Tamaño de pantalla diagonal: 1,30"Número de píxeles: 128 × 64Profundidad de color: Monocromo (Blanco)Construcción del módulo: COGTamaño del módulo (mm): 34,50 x 35,00Tamaño del panel (mm): 34,50 x 23,00 x 1,45Área activa (mm): 29,420 x 14,70Paso de píxeles (mm): 0,23 x 0,23Tamaño de píxeles (mm): 0,21 x 0,21Peso (g): 2,18Servicio: 1/64Brillo (cd/m2): 100 (típico) a 12V
La toma de corriente de la pantalla depende completamente de su uso: cada LED OLED consume corriente cuando está encendido, por lo que cuantos más píxeles haya iluminado, más corriente se usa.Tienen a consumir aproximadamente ~25 mA en la práctica, pero para números precisos debes medir la corriente en tu circuito de uso.No tenemos la hoja de datos ni la guía de usuario para el módulo de 1,3", pero tenemos la para la versión más pequeña de 0,96" y otra que las dimensiones, la información es idéntica. !
