Descripción

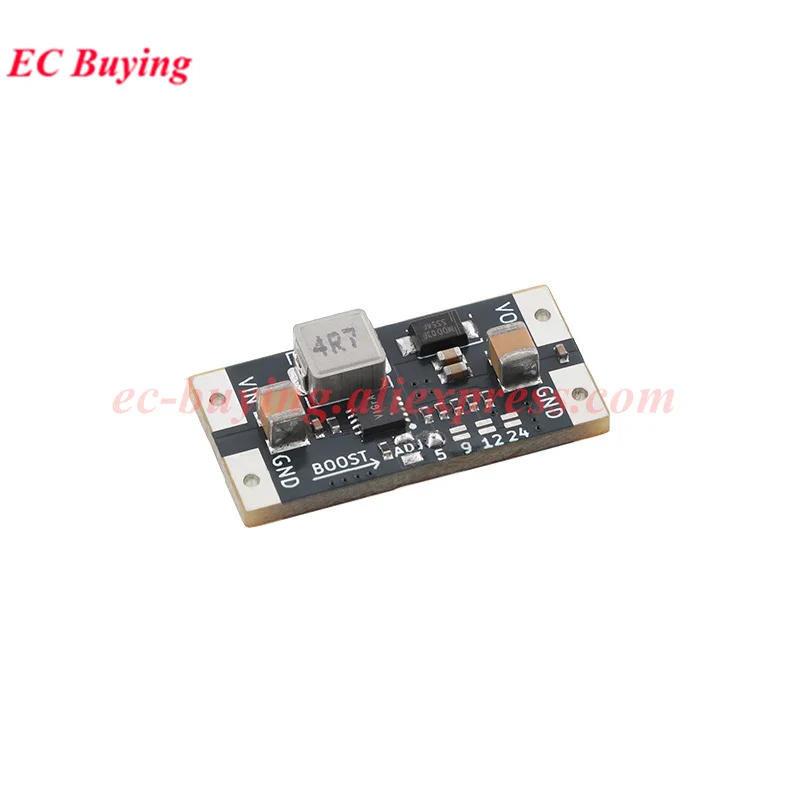

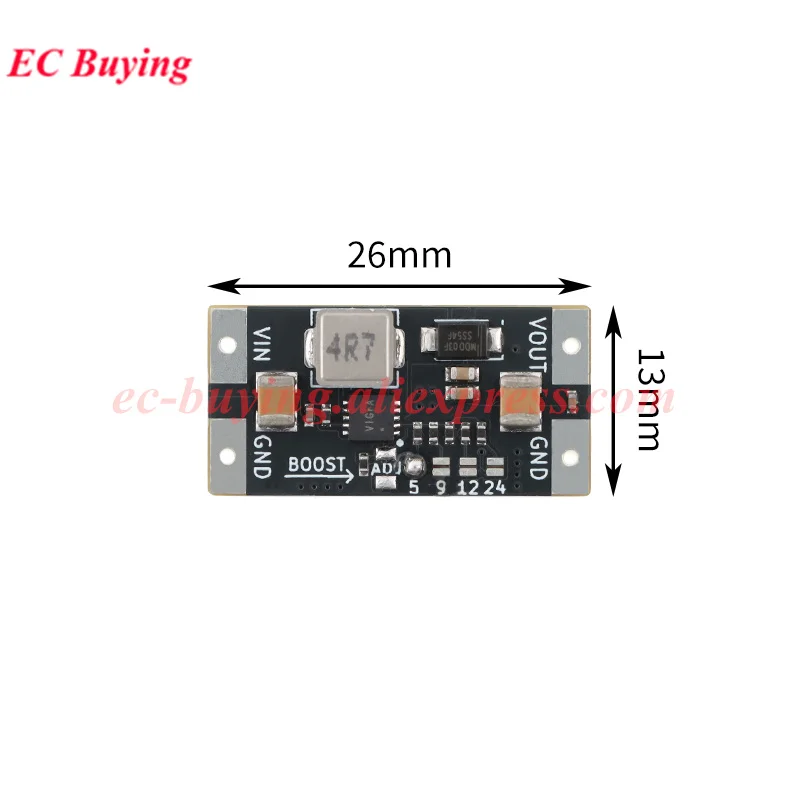

Este módulo adopta un esquema de chip de fuente de alimentación de refuerzo de voltaje amplio maduro y confiable con rendimiento estable, con entrada zui alta de 30 V, capacidad de entrada y salida de voltaje amplio de salida de 33 V y corriente de conmutación pico a pico de 4 A.El módulo está diseñado con 4 salidas de voltaje fijo, 5 V, 9 V, 12 V y 24 V respectivamente, y las almohadillas ADJ están reservadas para que los usuarios suelden resistencias con diferentes valores de resistencia para cambiar el voltaje de salida.

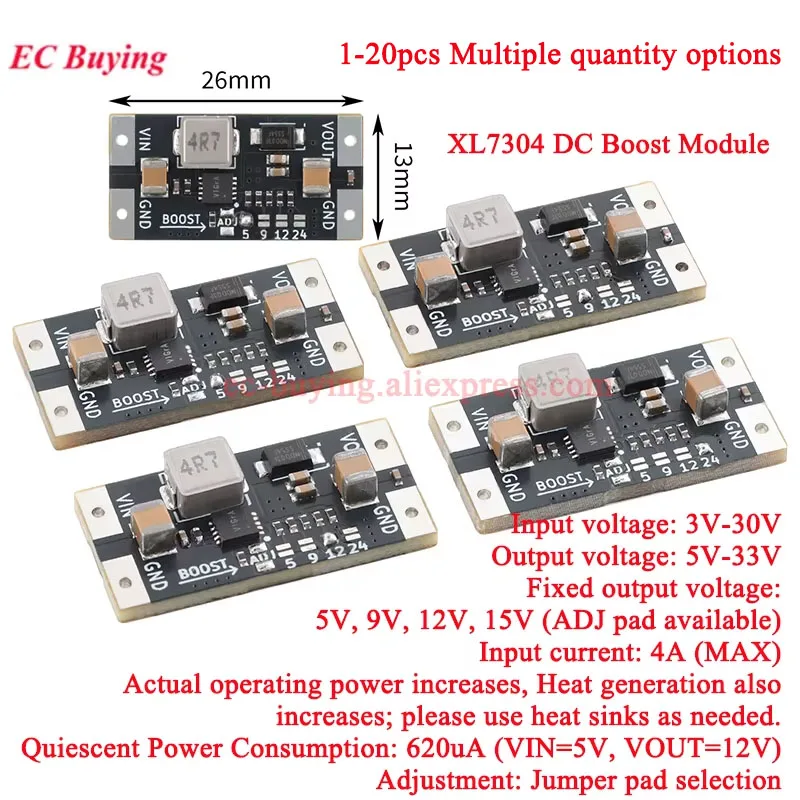

Tipo de módulo: Fuente de alimentación DC Boost
Voltaje de entrada: 3V - 30V
Voltaje de salida: 5V-33V
Corriente de entrada: 4A (MAX) La potencia de trabajo real aumenta y el calentamiento también aumenta.Agregue disipación de calor según la situación de calefacción.
Consumo de energía estática: 620uA (VIN=5V; VOUT=12v)
Modo de ajuste: selección de panel de puente
La selección de voltaje de salida solo puede cortocircuitar una almohadilla de puente y no puede cortocircuitar varias almohadillas al mismo tiempo, y las almohadillas 3 y la resistencia ADJ solo pueden elegir el modo 1 para funcionar;
Acerca de la producción
El módulo es un módulo de refuerzo, que se puede utilizar bajo un voltaje de entrada de 3V ~ 30V y emite 4V ~ 33V V. El módulo tiene 4 salidas de voltaje fijo de 5V, 9V, 12V, 24V y una almohadilla que puede cambiar la salida voltaje por sí solo.
La corriente de entrada MAX del módulo es 4A y la disipación de calor debe aumentarse según la situación real cuando el módulo está sobrecargado.
