Descripción

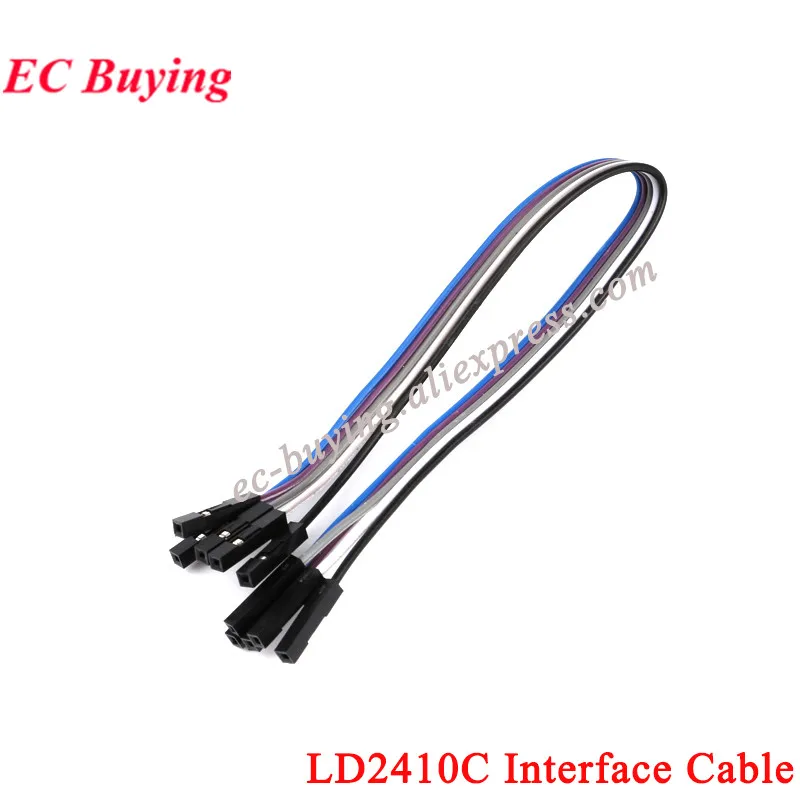

Los colores del cable DuPont son aleatorios.

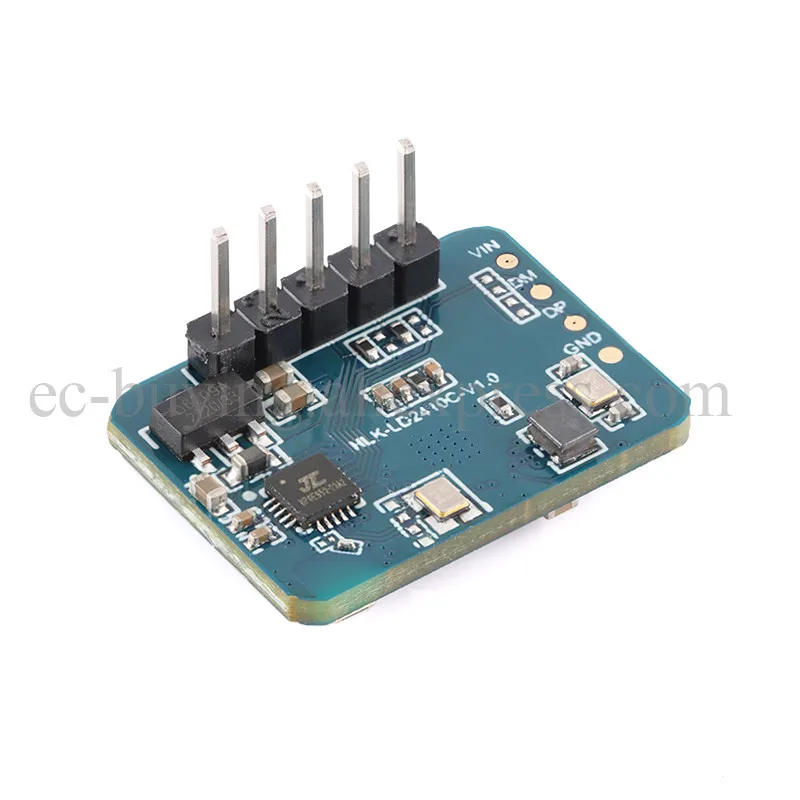

1.Introducción del producto

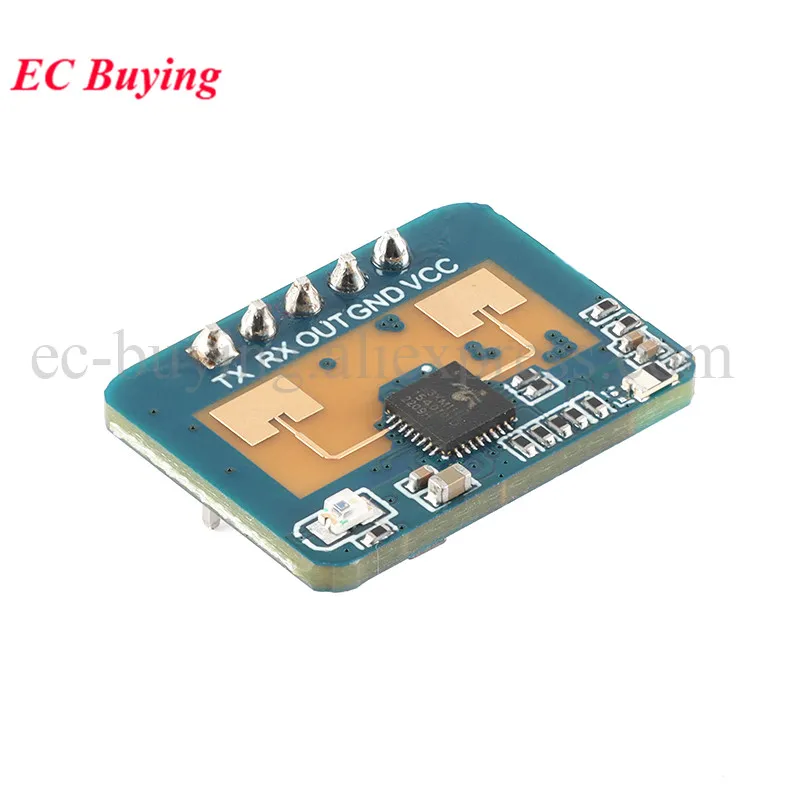

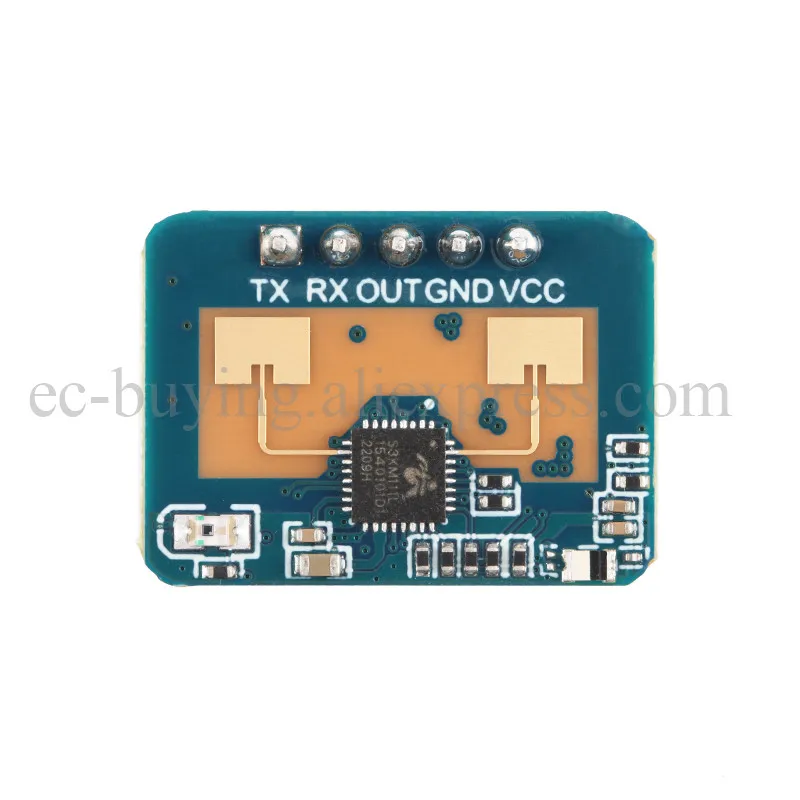

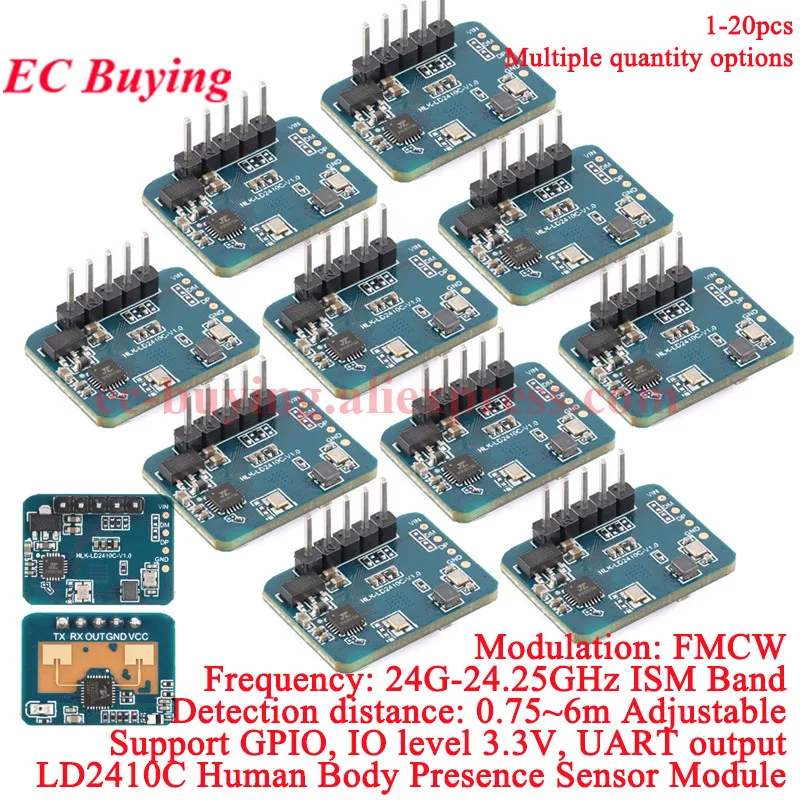

HLK-LD2410C es un módulo de detección de estado de presencia humana de 24 GHz de alta sensibilidad desarrollado por Hilink Electronics.Su principio de funcionamiento es utilizar una onda continua modulada en frecuencia FMCW para detectar objetivos humanos en el espacio establecido, combinado con el procesamiento de señales de radar, un algoritmo preciso de inducción del cuerpo humano, para lograr una detección de estado de presencia humana de alta sensibilidad, que puede identificar el cuerpo humano en estado de movimiento y estacionario, y puede calcular información auxiliar como la distancia al objetivo.
Este producto se utiliza principalmente en escenas interiores para detectar si hay un cuerpo humano en movimiento o micromovimiento en el área y generar los resultados de la detección en tiempo real.Distancia de detección más lejana de hasta 6 metros, resolución de distancia de 0,75 m.Proporciona una herramienta de configuración visual, que puede configurar fácilmente el rango de distancia de detección y la detección en diferentes intervalos de sensibilidad y tiempo de retardo no tripulado, etc., para adaptarse a diferentes necesidades de aplicaciones específicas.
Admite salida GPIO y UART, plug and play, y se puede aplicar de manera flexible a diferentes escenarios inteligentes y productos terminales.
2.Características y beneficios del producto
2.1 Características
Plug and play, fácil montaje
La distancia de detección más larga es de hasta 5 metros.
Gran ángulo de detección, cobertura de hasta ±60 grados.
Identificación precisa dentro del intervalo, admite la división del rango de detección y protege la interferencia fuera del intervalo
Ajuste de parámetros inteligente de varios niveles para satisfacer las necesidades de cambios de escena
Herramientas visuales de depuración y configuración

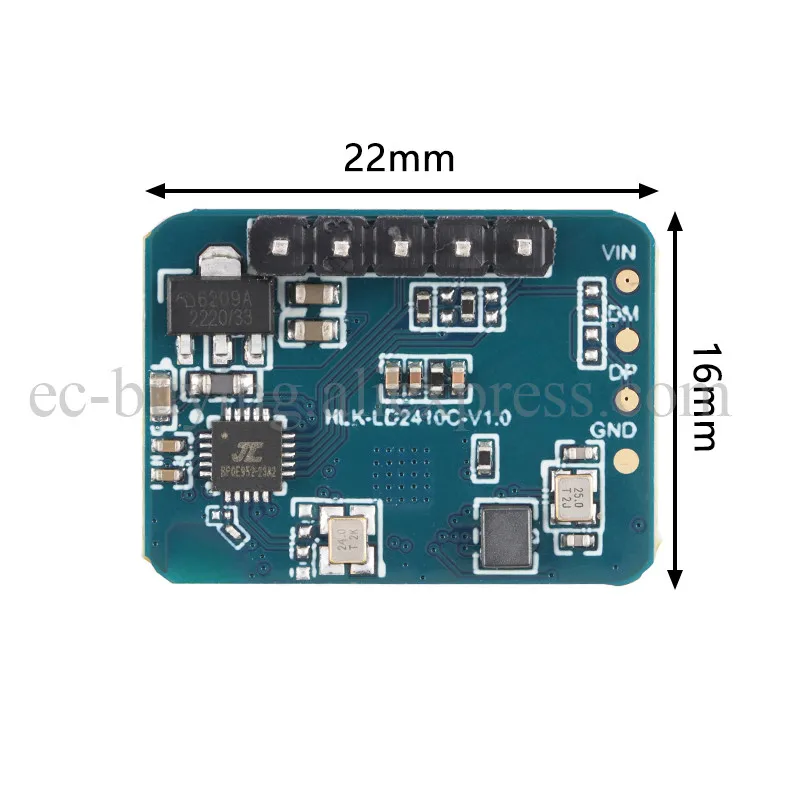

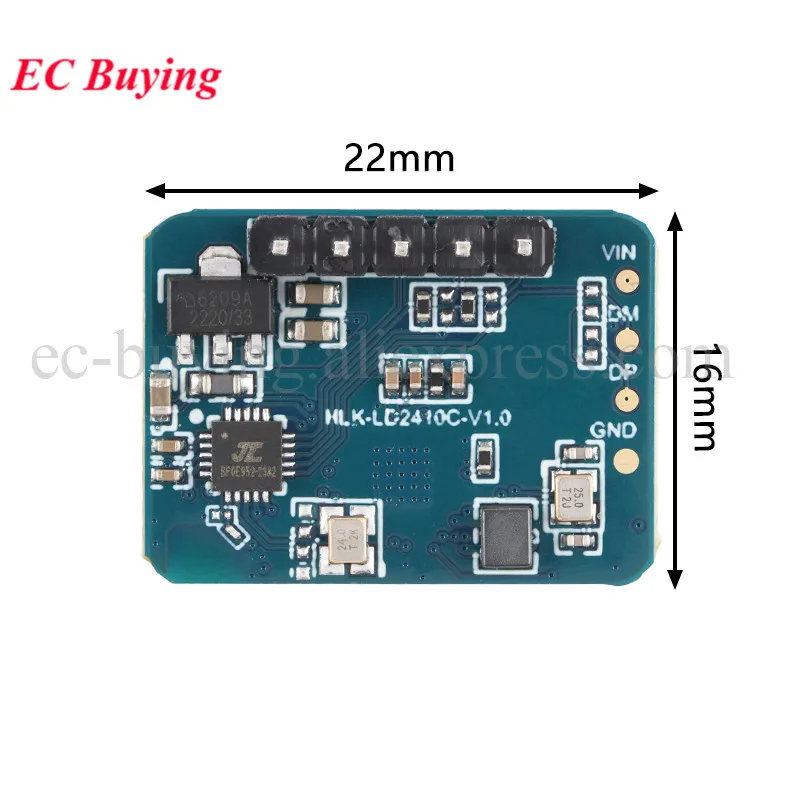

Pequeño y simplificado, el tamaño mínimo es de sólo 16mmx22mm
Admite varios métodos de instalación, como colgar en el techo y colgar en la pared.
Banda ISM de 24 GHz, compatible con las regulaciones de espectro FCC y CE
Fuente de alimentación de amplio voltaje de 5 ~ 12 V
La mejor opción rentable
2.2 Beneficios
El módulo de detección del cuerpo humano LD2410C adopta la tecnología de sensor de radar de onda milimétrica de 24 GHz.En comparación con otras soluciones, tiene ventajas obvias en las aplicaciones de detección del cuerpo humano:
1.Además de ser sensible a los cuerpos humanos en movimiento, también puede detectar con sensibilidad cuerpos humanos estáticos, micromovimientos, sentados y acostados que no pueden ser identificados por soluciones tradicionales;
2.Tiene buena adaptabilidad ambiental y el efecto de detección no se ve afectado por el entorno circundante como la temperatura, el brillo, la humedad y las fluctuaciones de luz;
3.Tiene buena penetración de la cáscara y se puede ocultar en la cáscara para funcionar sin abrir agujeros en la superficie del producto, lo que mejora la estética del producto;
4.Puede configurar de manera flexible la distancia de detección más lejana y la sensibilidad en cada puerta de distancia para lograr una configuración personalizada flexible y fina.
3.Escenarios de aplicación
El módulo de detección del cuerpo humano LD2410C puede detectar e identificar el cuerpo humano en movimiento, inquietante, de pie, sentado y acostado.Admite ajuste de parámetros de varios niveles y puede usarse ampliamente en varios escenarios de AIoT.Los tipos comunes son los siguientes.
Control de luz del sensor del cuerpo humano
Detecta si hay alguien en el espacio y controla automáticamente las luces, como equipos de iluminación en lugares públicos, varias luces con sensores, bombillas, etc.
Despertador por inducción del cuerpo humano de pantallas publicitarias y otros equipos.
Se enciende automáticamente cuando la gente viene y duerme automáticamente cuando nadie viene para ahorrar energía, la entrega de información es más precisa y eficiente
Protección de seguridad de la vida
Protección laboral de la lámpara UV, para evitar que la lámpara UV se encienda cuando hay personas cerca y cause lesiones personales.
Detección y alarma automáticas de lugares peligrosos para evitar que las personas ingresen a espacios específicos de alto riesgo, como lugares de alto riesgo ingresados por el personal debido al voladura de minas de carbón.
Electrodomésticos inteligentes
Cuando no hay nadie en la habitación durante mucho tiempo, el televisor, el aire acondicionado y otros aparatos eléctricos se apagan automáticamente, ahorrando energía y seguridad.
Seguridad inteligente
Detección e identificación de personas que entran, permanecen, etc.dentro del rango especificado

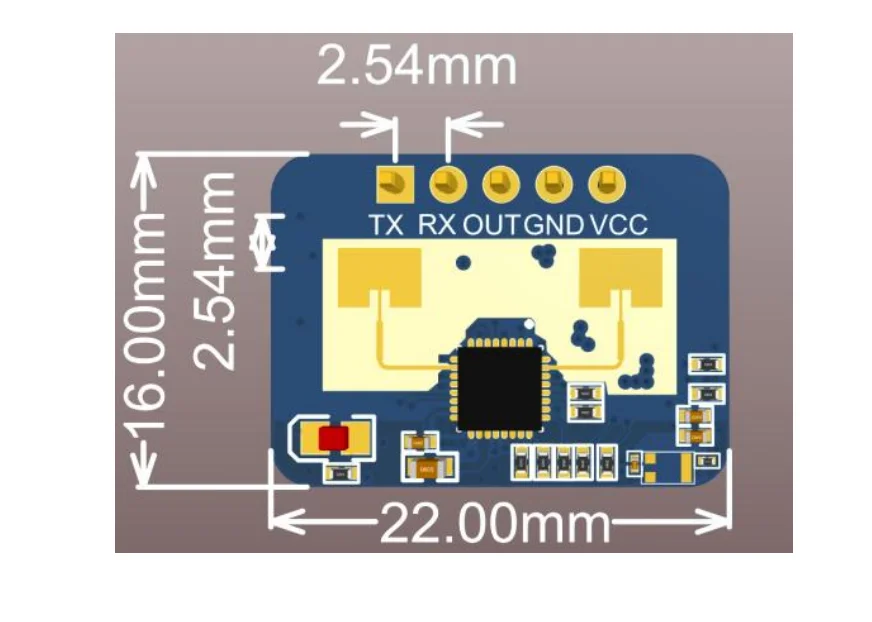

4.Descripción del hardware
4.1 Características
Tamaño del módulo: 7 mm x 35 mm, 5 orificios para pines están reservados en el hardware (el valor predeterminado de fábrica no coincide con los pines)
El diámetro del orificio del pasador es de 0,6 mm y el espacio entre los pasadores es de 2,54 mm.

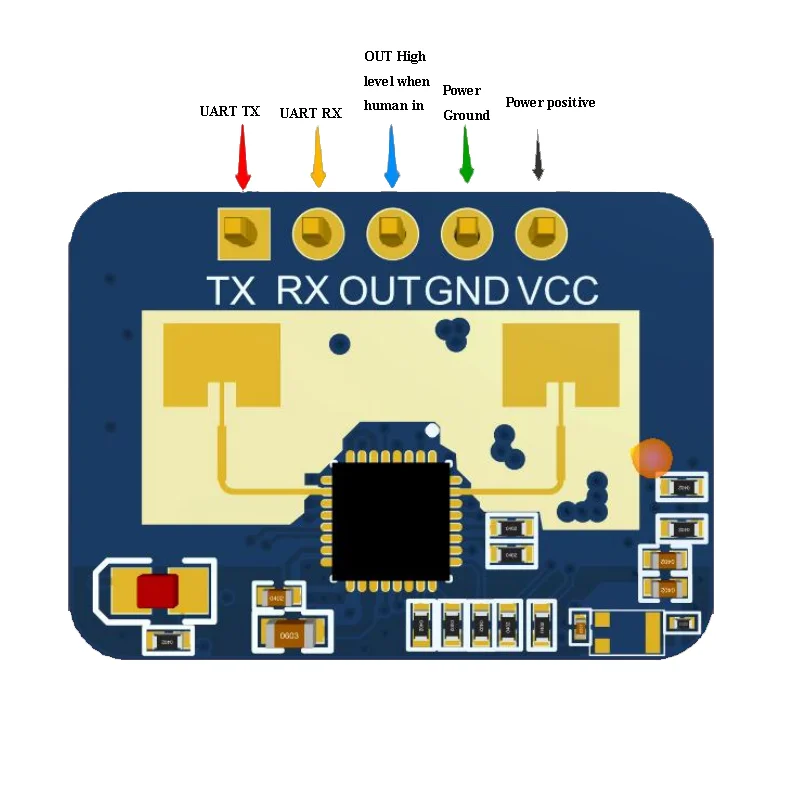

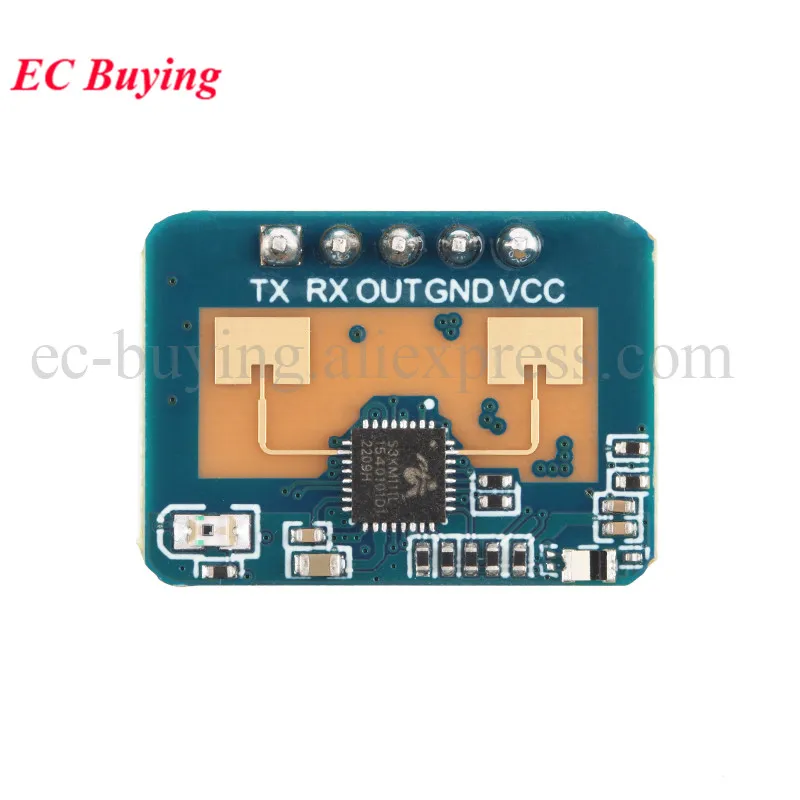

Definición de 4,2 pines
5.Descripción de la herramienta de configuración visual
Para facilitar al usuario la prueba y configuración del módulo de forma rápida y eficiente, se proporciona una herramienta de configuración de PC.El usuario puede utilizar este software de herramienta para conectar el puerto serie del módulo, leer y configurar los parámetros del módulo y recibir los resultados de detección informados por el.módulo.Datos y visualización visual en tiempo real, lo que facilita enormemente el uso de los usuarios.
Cómo utilizar la herramienta de la computadora host:
Utilice la herramienta de puerto USB a serie para conectar correctamente el puerto serie del módulo
Seleccione el número de puerto serie correspondiente en la herramienta de la computadora host, configure la velocidad en baudios en256000, seleccione el modo de ingeniería y haga clic para conectar el dispositivo
Después de que el correspondiente sea exitoso, haga clic en el botón de inicio, la interfaz gráfica correcta mostrará los resultados y datos de la prueba.
Después de conectarse, si no se hace clic en el botón de inicio o haga clic en Detener después de iniciar, se puede leer o configurar la información del parámetro de modo
Nota: Los parámetros no se pueden leer ni configurar después de iniciar el clic, y la configuración solo se puede realizar después de detenerse.

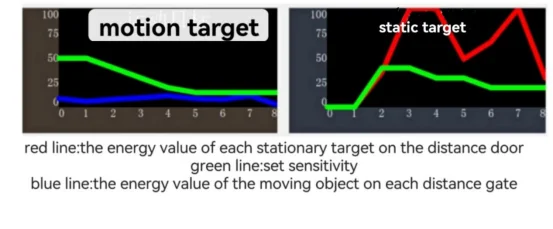

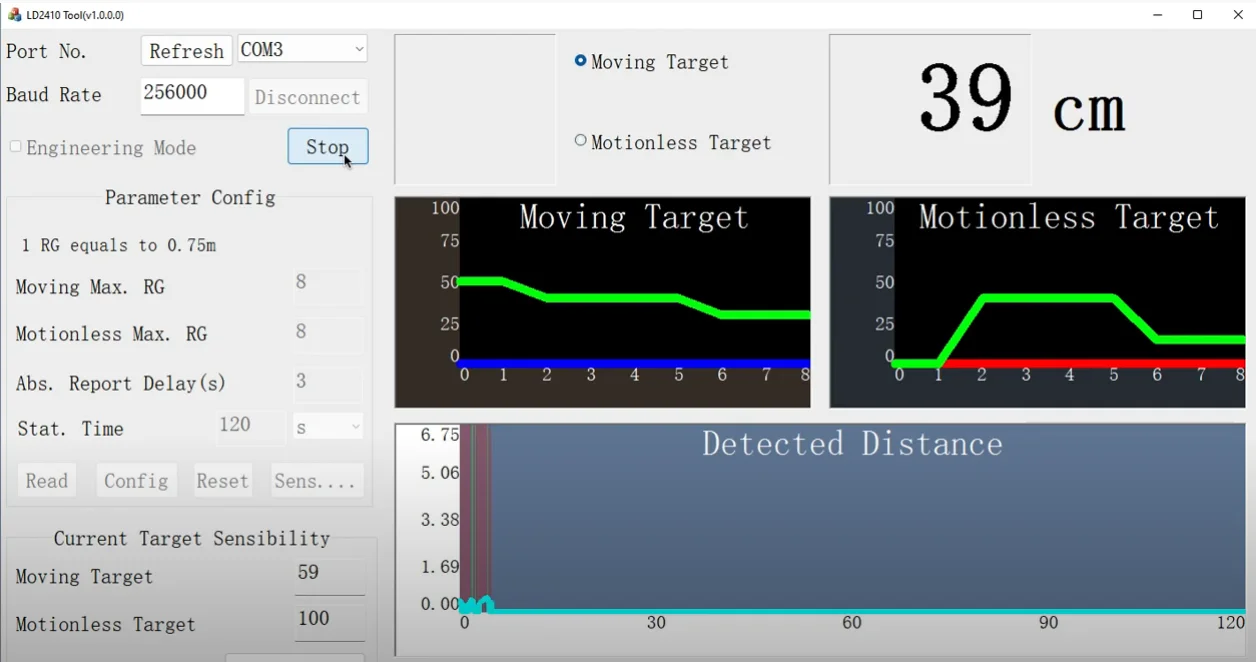

La interfaz y las funciones comunes de la herramienta de la computadora host son las siguientes:
La bola es la indicación de salida del estado del objetivo: el rojo significa que hay un objetivo en movimiento y el morado significa que hay un objetivo estacionario: Verde significa que no hay nadie.
6.Instrucciones de Bluetooth
6.1 Instalar software (versión en inglés)
Actualmente la aplicación es compatible con plataformas Android e IOS, puedes descargarla desde este enlace:(Android)
También puede ir a las principales tiendas de aplicaciones para buscar "HLKRadarTools" e instalarlo.

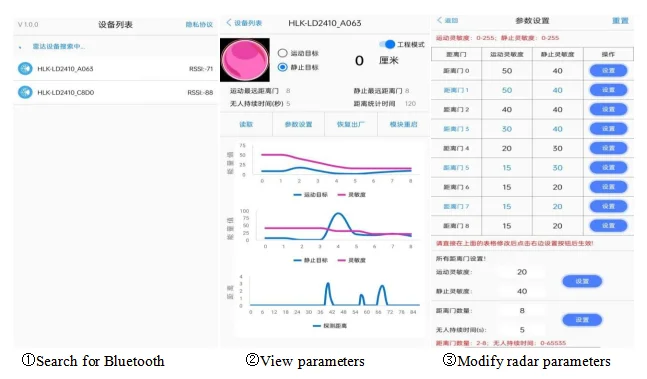

6.2 Instrucciones
Abra la aplicación y la aplicación buscará dispositivos de radar cercanos.El nombre de transmisión del dispositivo es "HLK-LD2410C_xxxx" (xxxx son los últimos cuatro dígitos de la dirección mac).Una vez que el módulo se haya conectado correctamente, puede ver la información del radar o depurar y guardar los parámetros.
La distancia de uso de la aplicación no debe exceder el alcance de la señal Bluetooth (dentro de los 4 metros).
El proceso de modificación de los parámetros del radar de la aplicación Bluetooth es el mismo que el de la herramienta de la computadora host de la PC.
6.3 Enciende bluetooth nuevamente
La función Bluetooth del LD2410C está habilitada de forma predeterminada y Bluetooth se puede desactivar o activar a través del protocolo de puerto serie (consulte el protocolo de comunicación del puerto serie LD2410C.pdf). Si el bluetooth se ha apagado o no se puede usar el puerto serie, el bluetooth se puede activar nuevamente después de apagar el módulo y luego encenderlo más de 5 veces en 2 ~ 3 segundos.
