Descripción

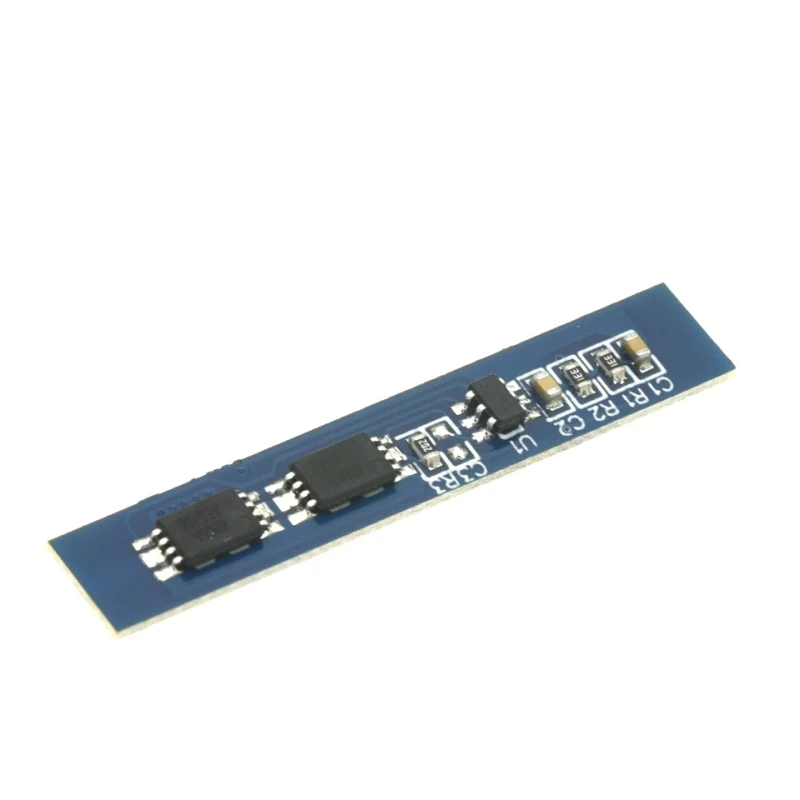

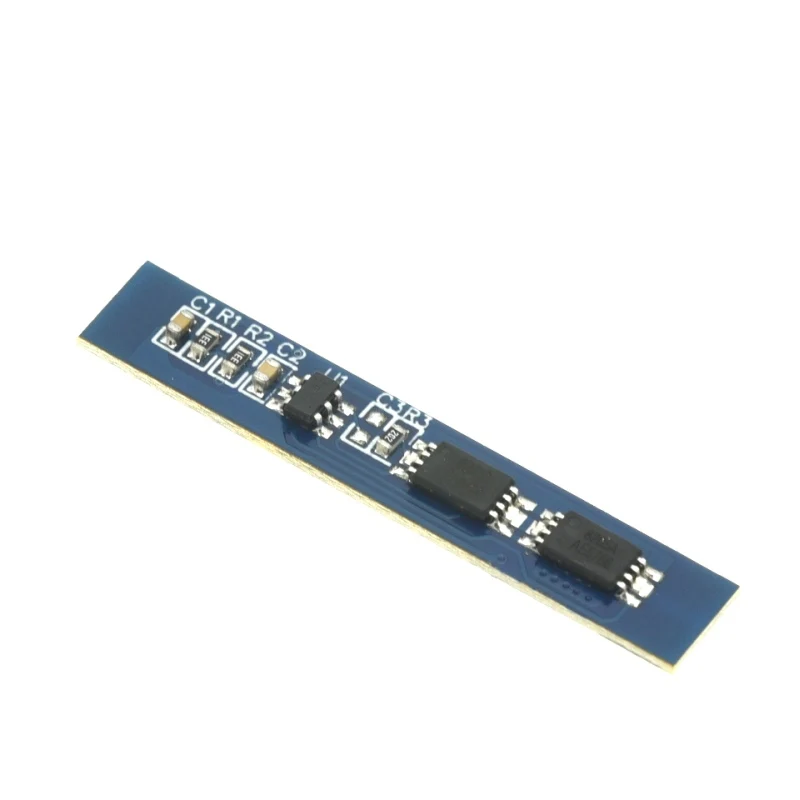

Tablero de protección de batería de litio
Viene con: sobrecarga, sobredescarga, sobrecorriente, protección contra cortocircuitos
¡¡El paquete de baterías de litio 18650 debe!!!
Descripción general:
El IC principal utiliza los componentes originales importados.Con sobrecarga, sobredescarga, sobrecorriente, cortocircuito y otras funciones de protección, para una variedad de formas de batería de litio de 3,7 V de varias formas.Adopte protección japonesa MOSFET de alta calidad como IC, VISHAY, AOS, IR, etc., hoja de coeficiente de baja temperatura FR-4, bien diseñada y probada.Es de tamaño pequeño y adecuado para muchas aplicaciones que requieren alta integración y bajo costo.Puede cumplir con diversos requisitos de rendimiento y garantizar la absoluta seguridad y confiabilidad del paquete de baterías.
Las propiedades del tablero de protección de la batería de litio:
Modelo: HX-2S-02 Rango de voltaje de sobrecarga: 4,25-4,35 v ± 0,05 v
Tamaño: 36*6*1,0 mm Rango de voltaje de sobredescarga: 2,3-3,0 v ± 0,05 v
Corriente máxima de trabajo: 3A Temperatura de trabajo: -40---+50°C
Corriente instantánea máxima: 5A Condiciones de almacenamiento: -40-- +80°C
Corriente de reposo: menos de 3uA vida útil: más de 50.000 horas
Resistencia interna: menos de 45 m Protección contra cortocircuitos: protección, recuperación de carga

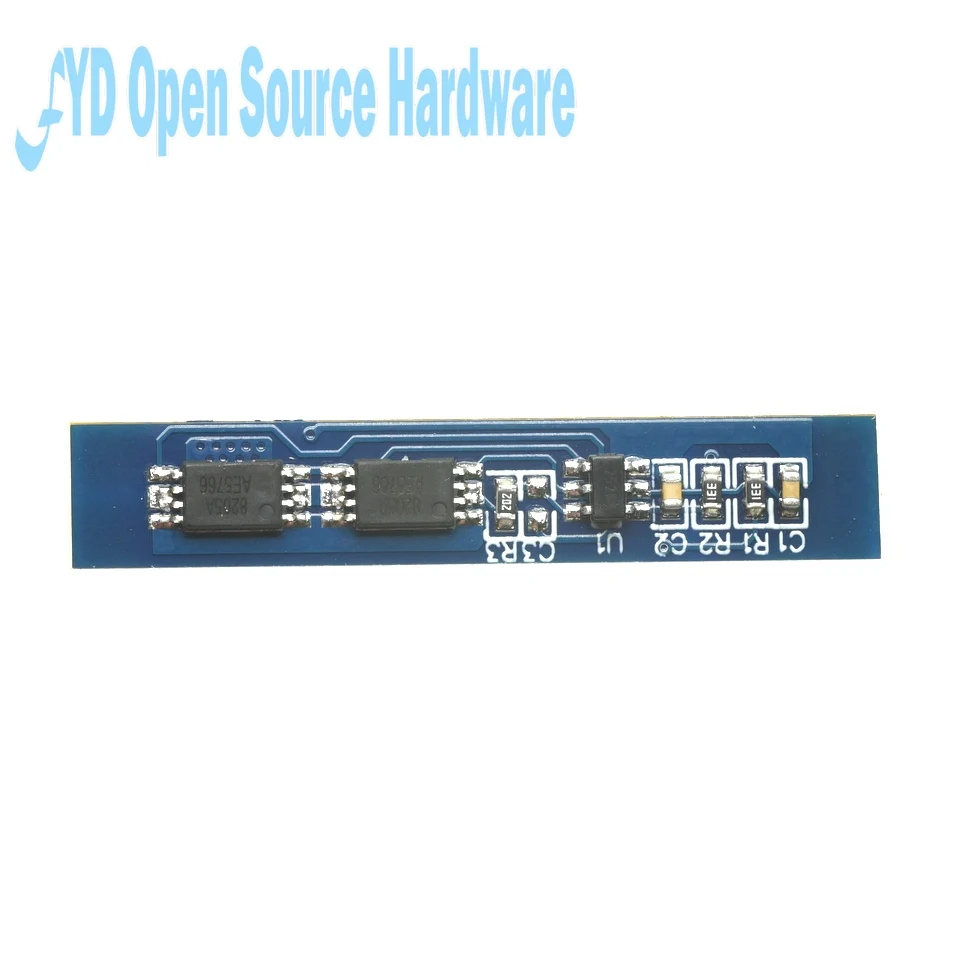

El tamaño de la placa de protección y la descripción del dispositivo;
El tamaño de la placa de protección es 36*6*1,0 mm.
Descripción del punto de soldadura:
· B+Conecte el polo positivo de la batería;
· B- Conecte el polo negativo de la batería;
· MB Conecte el punto de conexión entre la batería 1 y la batería 2;
· P+Terminal positivo de carga/descarga/extremo de descarga compartido);
· Terminal negativo del terminal de carga/descarga P/El terminal de descarga está compartido).
