Descripción

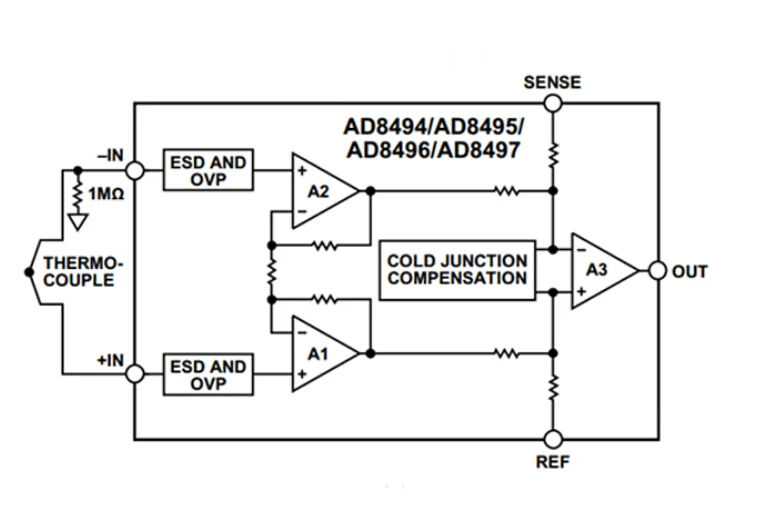

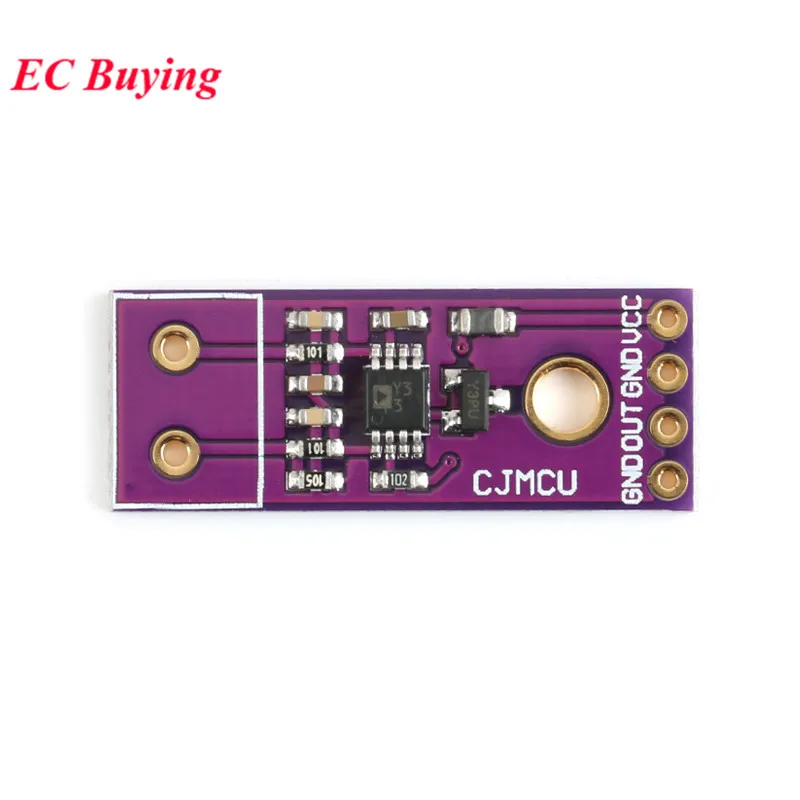

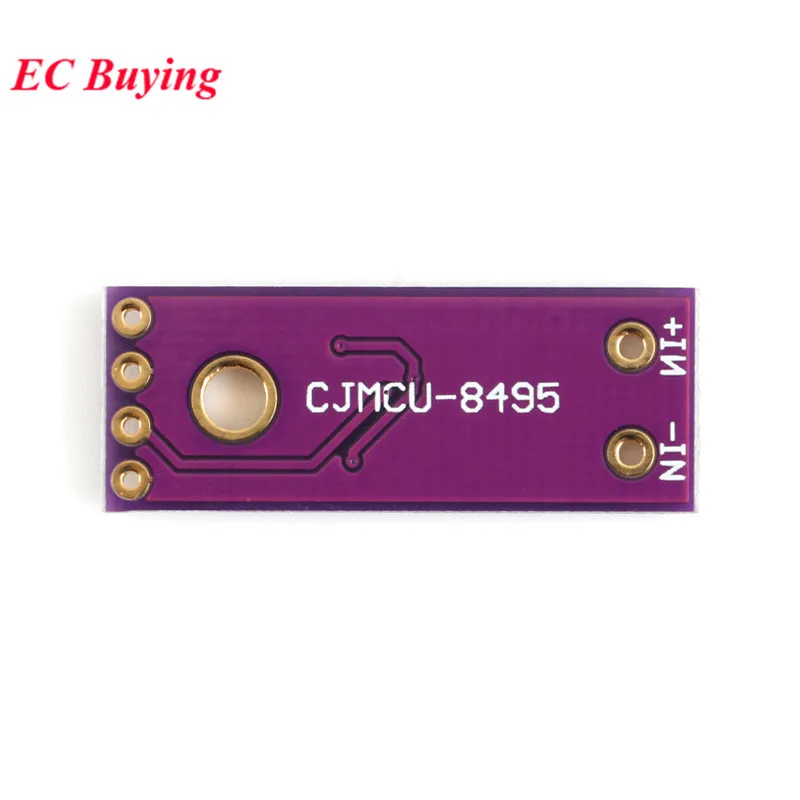

Parámetro:El pin de referencia proporciona ajuste de compensación.
Detección de desconexión de termopar
Ajuste de oblea láser a 1°Precisión inicial C y 0,025°C/°Supresión de temperatura ambiente C
Bajo consumo de energía: 1 mW (VS=5 V)
La entrada robusta soporta 4kVESD y proporciona protección contra sobretensión (OVP) hasta VS±25V
Error de linealidad inferior a ±2°C, este error solo es causado por la falta de linealidad del termopar.

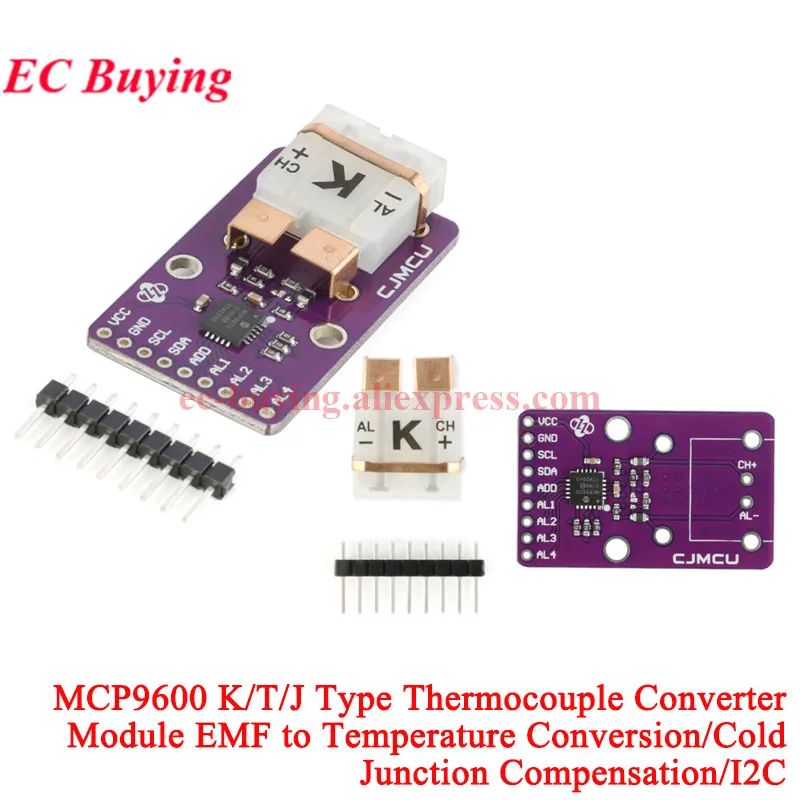

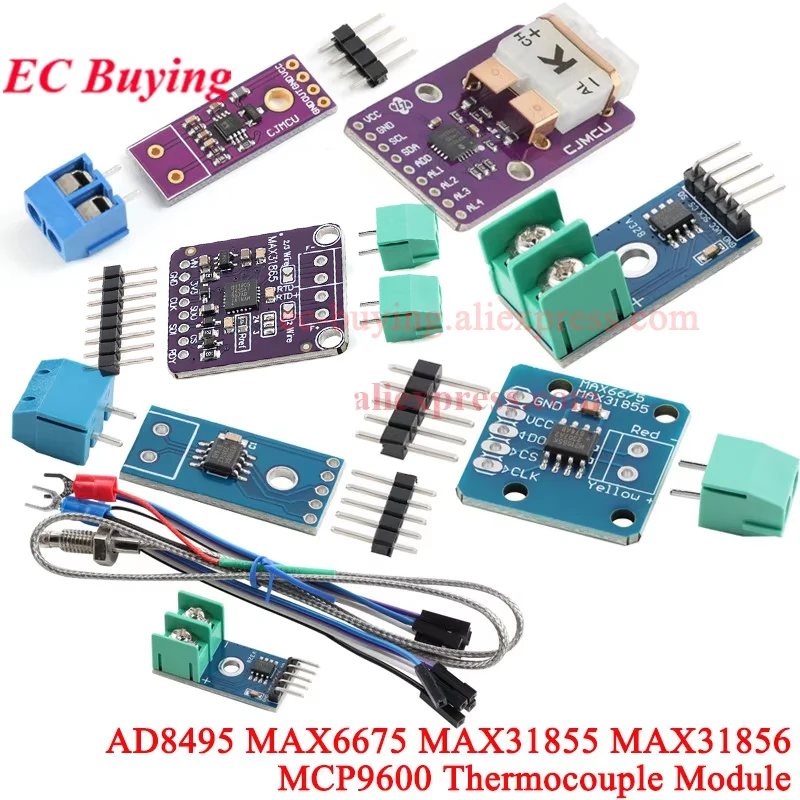

CJMCU-96 MCP9600
El CJMCU-96 es un módulo convertidor Celsius de fuerza electromotriz de termopar (EMF) totalmente integrado con compensación de unión fría.
El CJMCU-96 admite ocho tipos de termopares (K, J, T, N, S, E, B y R) y proporciona registros programables por el usuario para mayor flexibilidad de diseño para una variedad de aplicaciones de detección de temperatura.
Los registros permiten al usuario seleccionar configuraciones como un modo de bajo consumo para aplicaciones que funcionan con baterías, un filtro digital ajustable para temperaturas transitarias rápidas y cuatro salidas de alarma de temperatura programables individualmente que se pueden usar para detectar múltiples zonas de temperatura.
Corriente de apagado: 2 μA (típica)
Corriente de funcionamiento: 500 μA (típica)
Rango de voltaje de funcionamiento: 2,7 V a 5,5 V
Cuatro salidas de alarma de temperatura programables
Filtro digital programable para temperatura.
Tipos admitidos (especificados por NIST ITS-90): K, J, T, N, S, E, B y R
Bajo consumo de energía: modo de apagado, modo ráfaga, 1 a 128 muestras de temperatura
Interfaz de dos cables: compatible con I2C, 100 kHz: admite ocho dispositivos por bus I2C
Convertidor Celsius de voltaje de termopar; compensación de unión fría integrada
±1.5°Precisión de medición C (máxima): ±1°Conexión fría C (máx.), 0°C a 85°C
Resolución de medición de temperatura: unión fría y caliente=0,0625° C (típico)

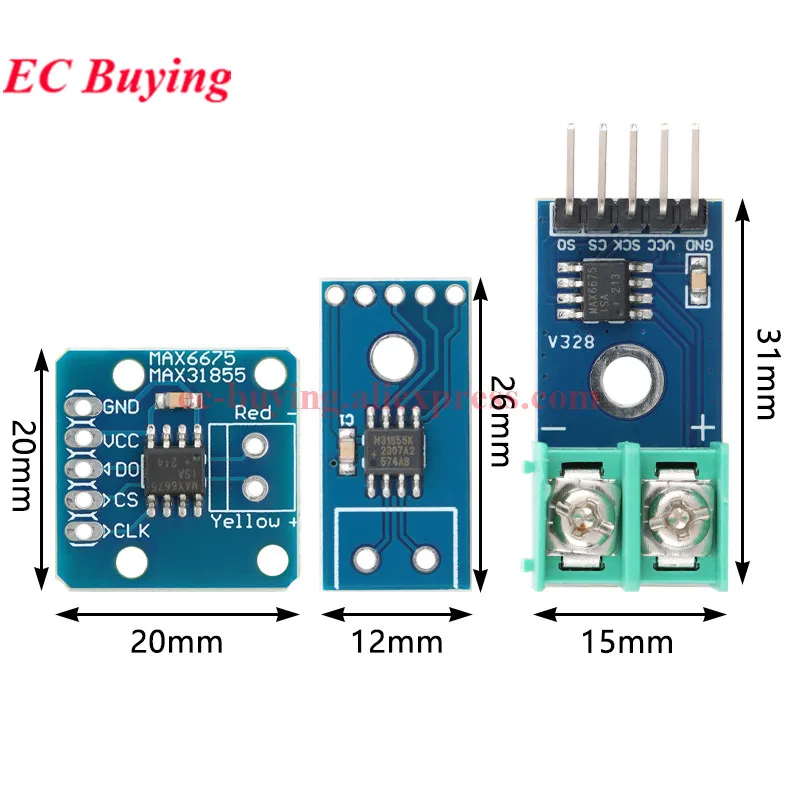

Descripción del pin:.
VCC: fuente de alimentación positiva (típica 3-5v)
GND: Tierra de la fuente de alimentación (tierra)
SCK: Entrada de reloj en serie (señal de reloj SPI)
CS: entrada de selección de chip, activa baja
SO: Salida de datos en serie (salida de datos SPI)
Instrucciones de uso:

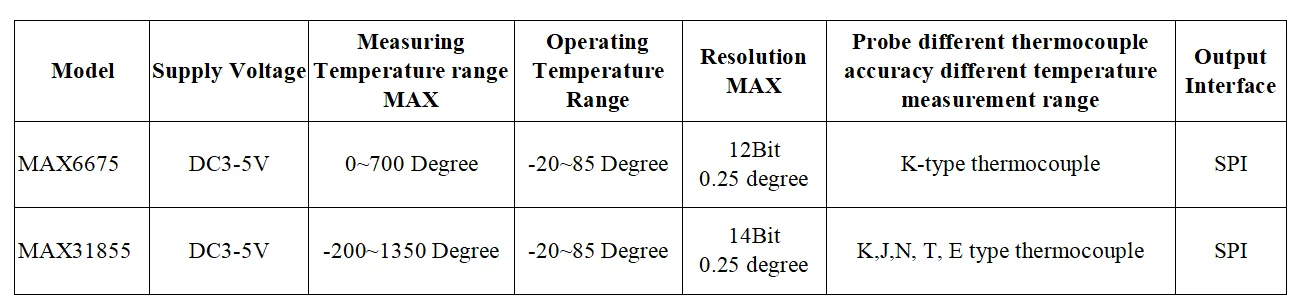

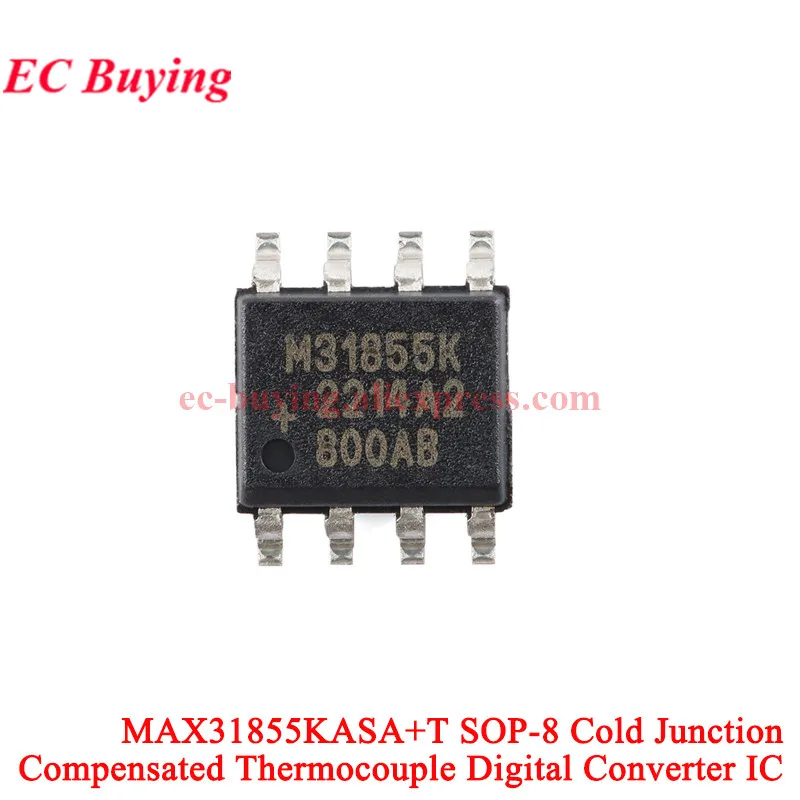

El MAX31855 tiene compensación de unión fría que convierte la señal del termopar tipo K,J,N,T o E en una cantidad digital.El dispositivo emite datos firmados de 14 bits en formato de solo lectura a través de una interfaz compatible con SPITM.La resolución de temperatura del convertidor es 0.25 grados, la lectura de alta temperatura es de 1800 grados, la lectura de baja temperatura es de -270 grados y para el termopar tipo K, el rango de temperatura es de -200 grados a 700 grados, manteniendo una precisión de ± 2 grados.

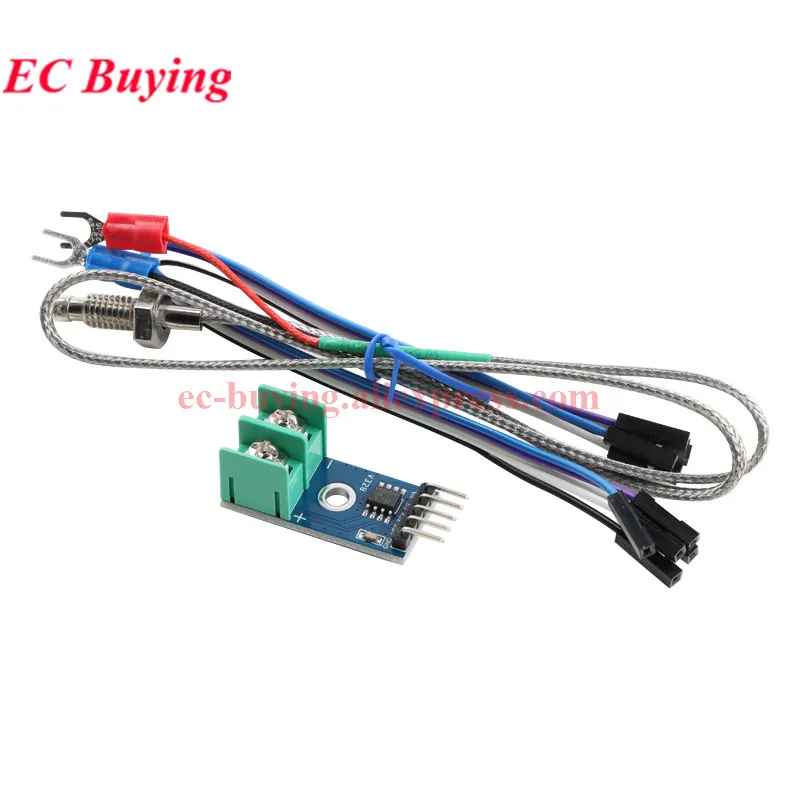

MAX6675 un convertidor analógico a digital de termopar serie con resolución de 12 bits con compensación de unión fría, corrección de linealidad y detección de rotura de termopar.0 grados ~ 1024 grados de rango de medición de temperatura, la resolución de temperatura del convertidor de 0,25 grados de compensación de unión fría en chip.Entrada diferencial de alta impedancia.Detección de desconexión de termopar.Amplio rango de voltaje de trabajo 3,0 ~ 5,5 V, corriente de trabajo 50 mA.Rango de temperatura de funcionamiento -20 grados ~ 85 grados.Señal ESD de 2000 V.

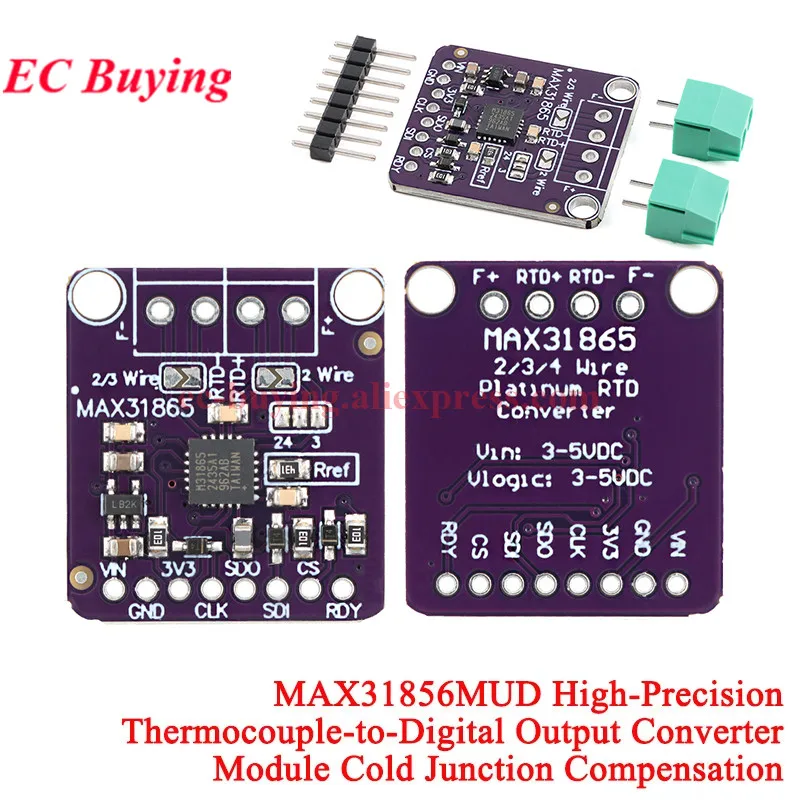

El MAX31856 realiza compensación de extremo frío y digitaliza la señal de cualquier tipo de termopar.Los datos de salida están en formato Celsius.El convertidor puede resolver la temperatura hasta 0,0078125°C, permitiendo lecturas de hasta + 1800°C y hasta -210°C (dependiendo del tipo de termopar) y tiene una precisión de medición de voltaje de termopar de ± 0,15%.La entrada del termopar tiene protección contra sobretensión de hasta ±45 V.Las tablas de búsqueda (LUT) almacenan datos de corrección lineal para varios tipos de termopares (K, J, N, R, S, T, E y B).Incluye filtrado de frecuencia de línea de 50 Hz y 60 Hz y detección de fallas de termopar.La interfaz compatible con SPI permite la selección de tipos de termopares, así como de Configuración para procesos de conversión y detección de fallas.
Ventajas y características:
Proporciona lecturas de temperatura de termopar de alta precisión. Incluye corrección lineal automática para 8 tipos de termopares. ± 0,15% (máx., -20 ° C a + 85 ° C) termopar a escala completa y error lineal. 19 bits 0,0078125 ° C resolución de temperatura del termopar. La compensación interna del extremo frío minimiza los componentes del sistema. ±0.7 ° C (máximo, -20 ° C a + 85 ° C) extremo frío. Precisión. La protección de entrada de ±45 V proporciona un rendimiento estable del sistema. Simplifique la gestión de fallas del sistema y la resolución de problemas. Detecta termopares de circuito abierto. Detección de fallas de sobrecalentamiento y baja temperatura. El filtrado de supresión de ruido de 50 Hz/60 Hz mejora el rendimiento del sistema.
