Descripción

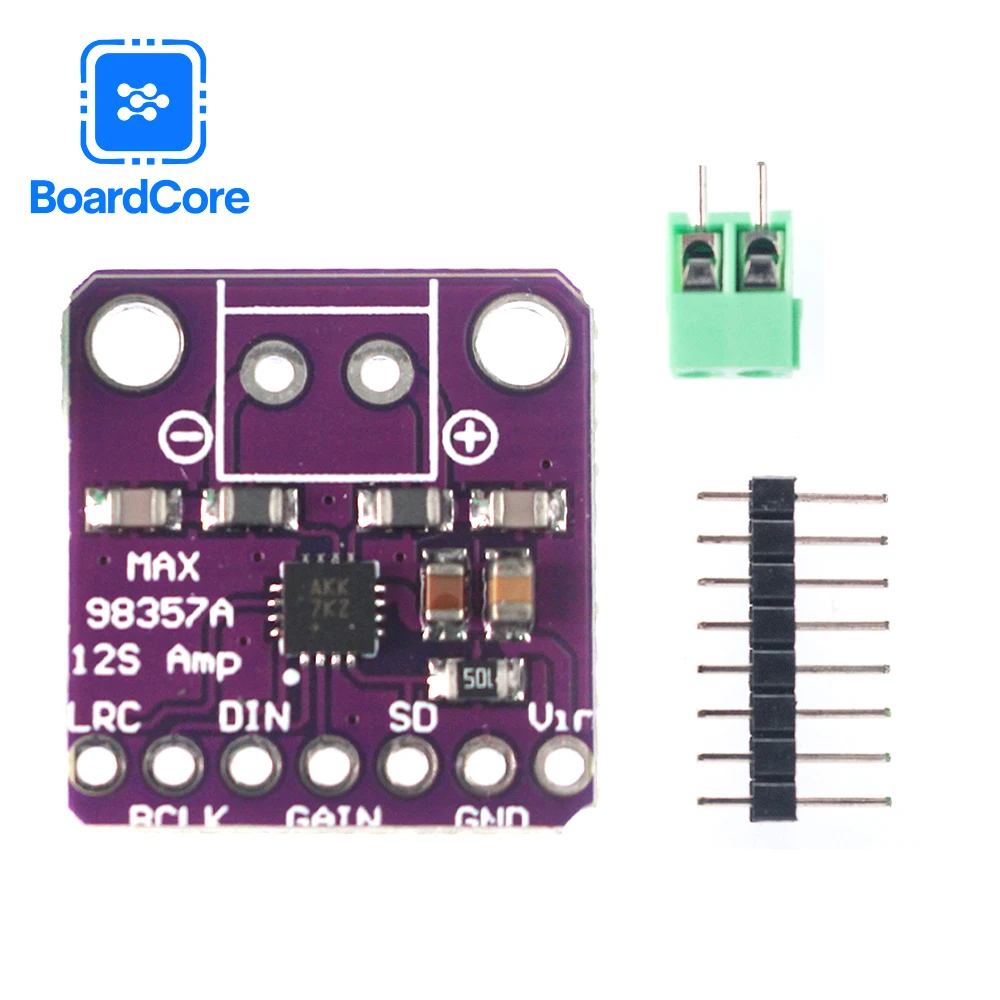

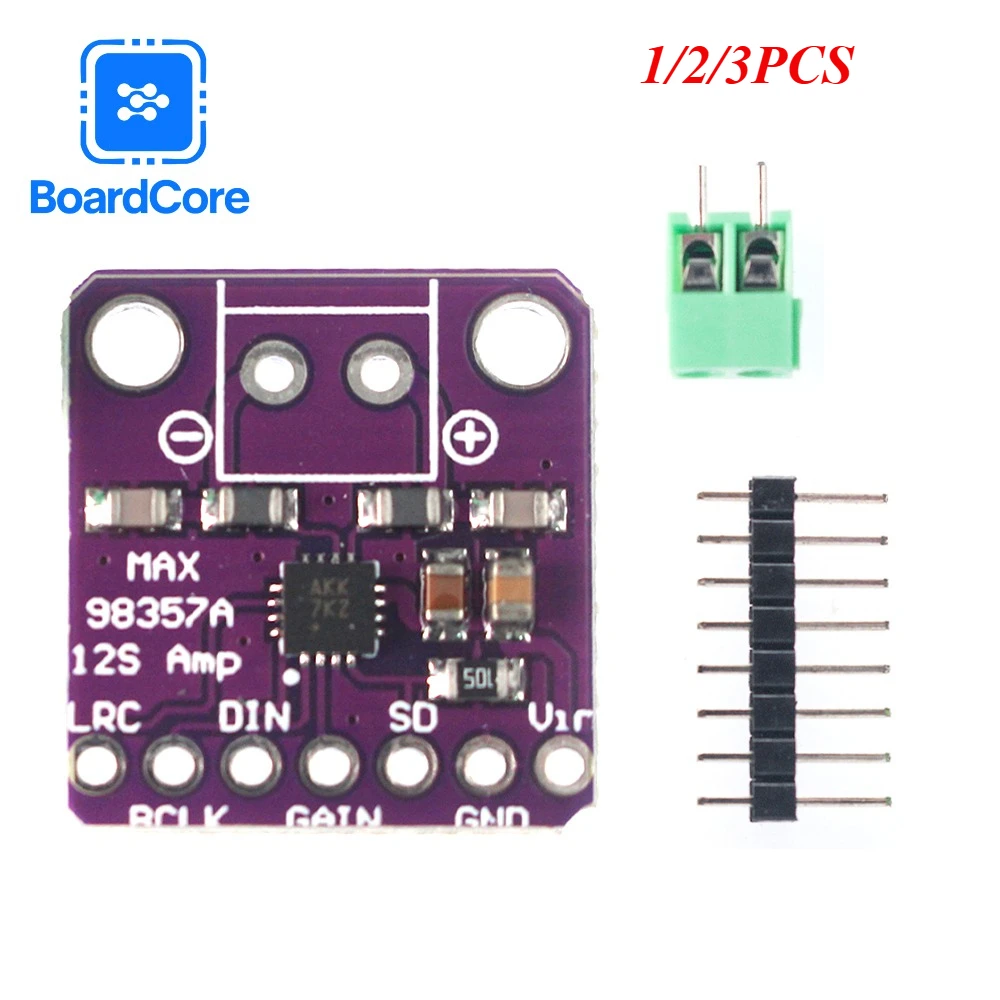

Introducción a MAX98357
(1) Potencia de salida: 3,2 W a 4Q, THD del 10%
1,8W a 8Q, THD al 10%
(2) Frecuencia de muestreo I2S: 8KHz~96KHz
(3) Opciones de ganancia del amplificador clase D: 3dB/6dB/9dB/12dB/15dB
(4) No es necesario un reloj maestro (MCLK)
(5) Plug and play: con solo una fuente de alimentación, puede configurar automáticamente 35 opciones diferentes, reloj y 128 formatos de audio digital
(6) Adecuado para Raspberry Pi, Raspberry Pi, Arduino, ESP32 y otras herramientas
Un microcontrolador o sistema de placa de desarrollo con salida de audio I2S

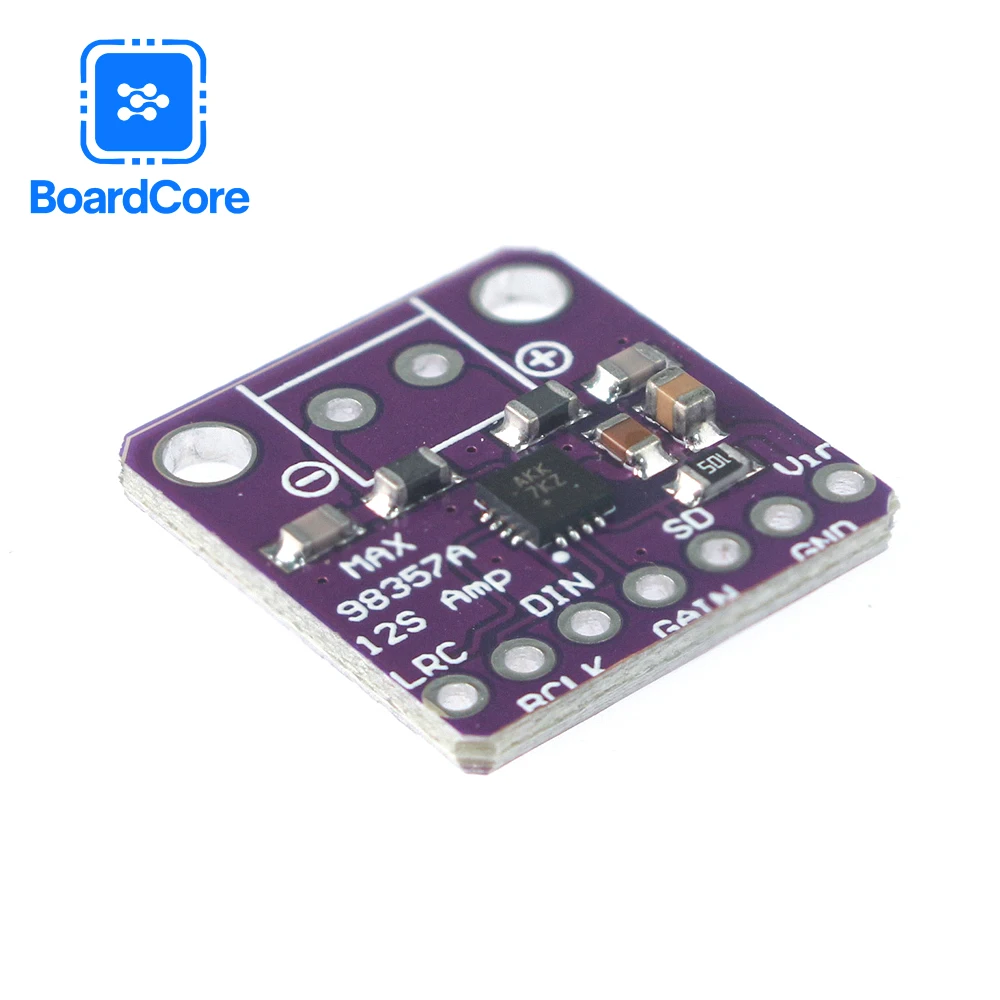

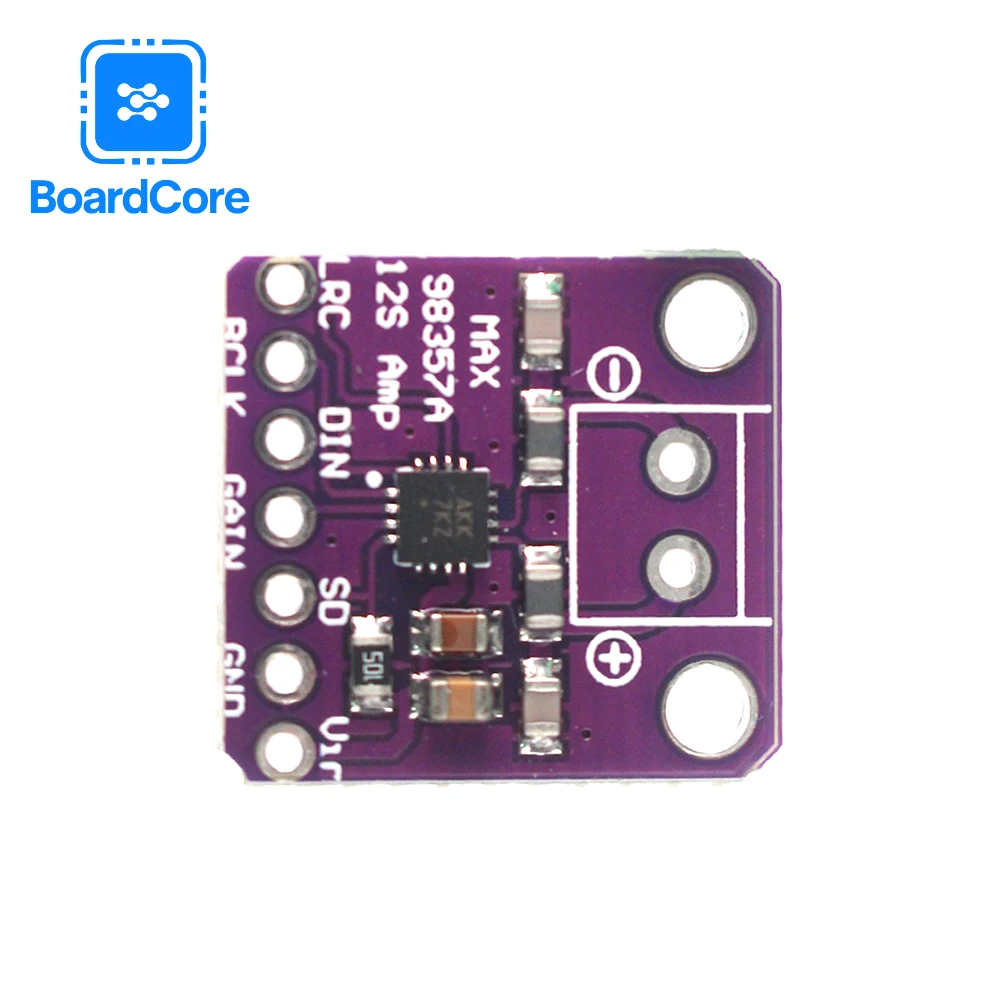

Pinouts

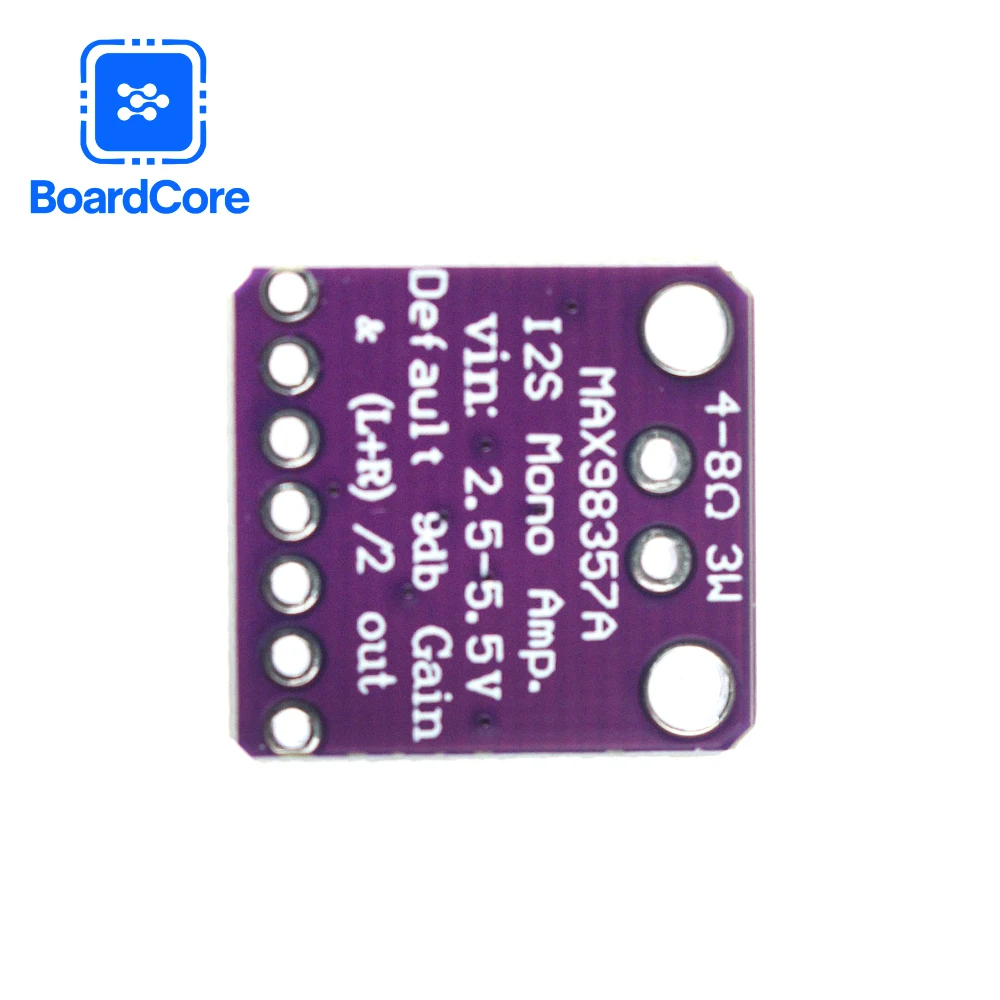

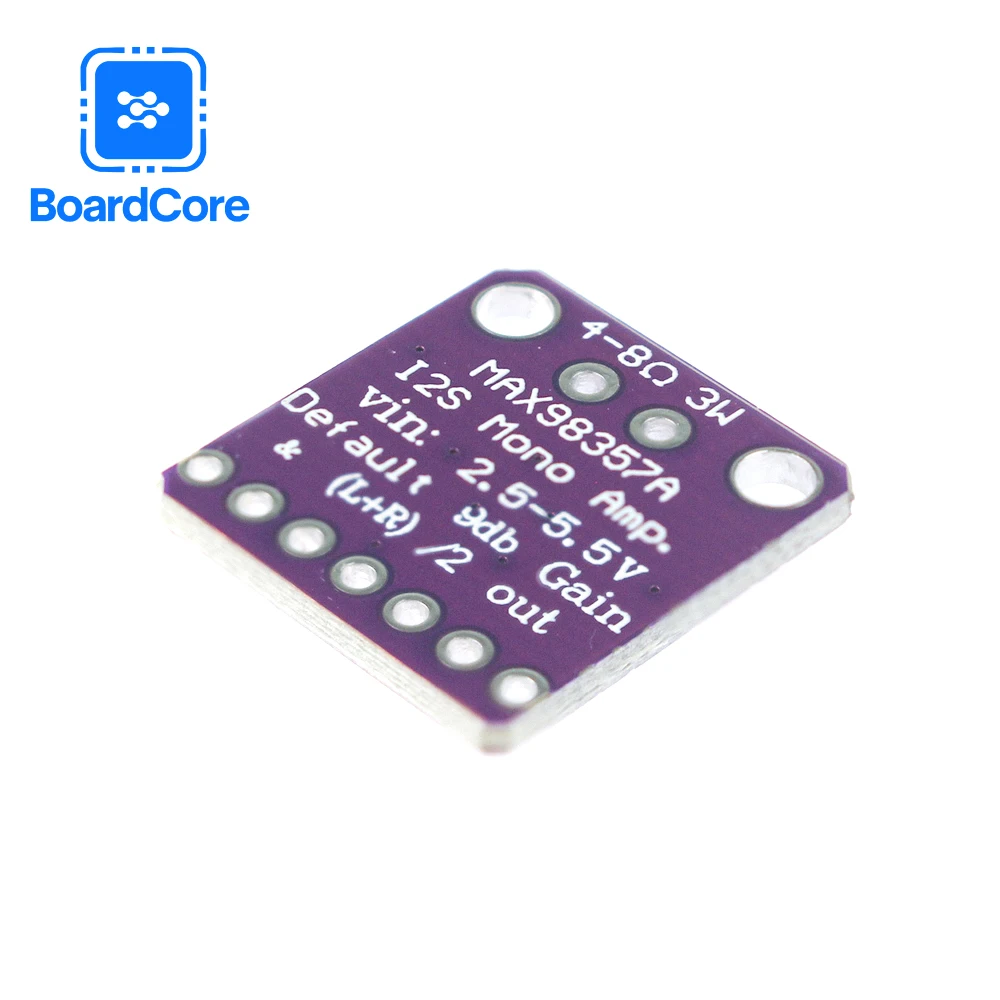

VCC: polo positivo de la fuente de alimentación, DC2.5V~5,5V.
GND: conexión a tierra
SD: Apagado y selección de canales.El SD-PODE se baja para colocar el dispositivo en un estado apagado.
GAIN: Ganancia y selección de canales.En modo TDM, la ganancia se fija en 12dB.
DIN: Señal de entrada digital.
BCLK: Entrada de clock de bits.
LRC: Reloj izquierdo/derecho para los modos I2S y LJ.El reloj síncrono se utiliza para el modo TDM.
(1) Potencia de salida: 3,2 W a 4Q, THD del 10%
1,8W a 8Q, THD al 10%
(2) Frecuencia de muestreo I2S: 8KHz~96KHz
(3) Opciones de ganancia del amplificador clase D: 3dB/6dB/9dB/12dB/15dB
(4) No es necesario un reloj maestro (MCLK)
(5) Plug and play: con solo una fuente de alimentación, puede configurar automáticamente 35 opciones diferentes, reloj y 128 formatos de audio digital
(6) Adecuado para Raspberry Pi, Raspberry Pi, Arduino, ESP32 y otras herramientas
Un microcontrolador o sistema de placa de desarrollo con salida de audio I2S
Pinouts
VCC: polo positivo de la fuente de alimentación, DC2.5V~5,5V.
GND: conexión a tierra
SD: Apagado y selección de canales.El SD-PODE se baja para colocar el dispositivo en un estado apagado.
GAIN: Ganancia y selección de canales.En modo TDM, la ganancia se fija en 12dB.
DIN: Señal de entrada digital.
BCLK: Entrada de clock de bits.
LRC: Reloj izquierdo/derecho para los modos I2S y LJ.El reloj síncrono se utiliza para el modo TDM.
