Descripción

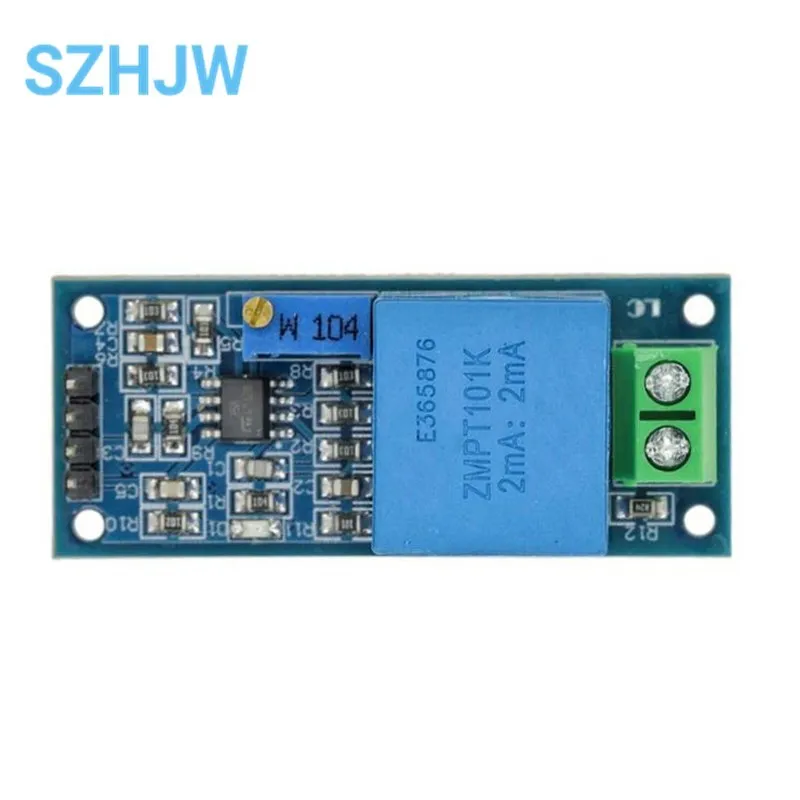

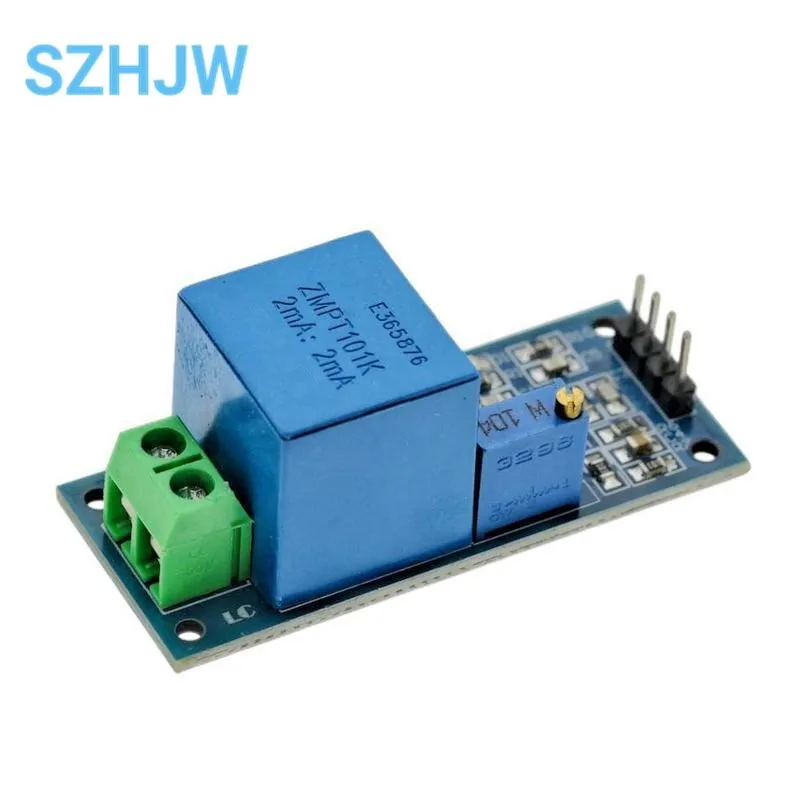

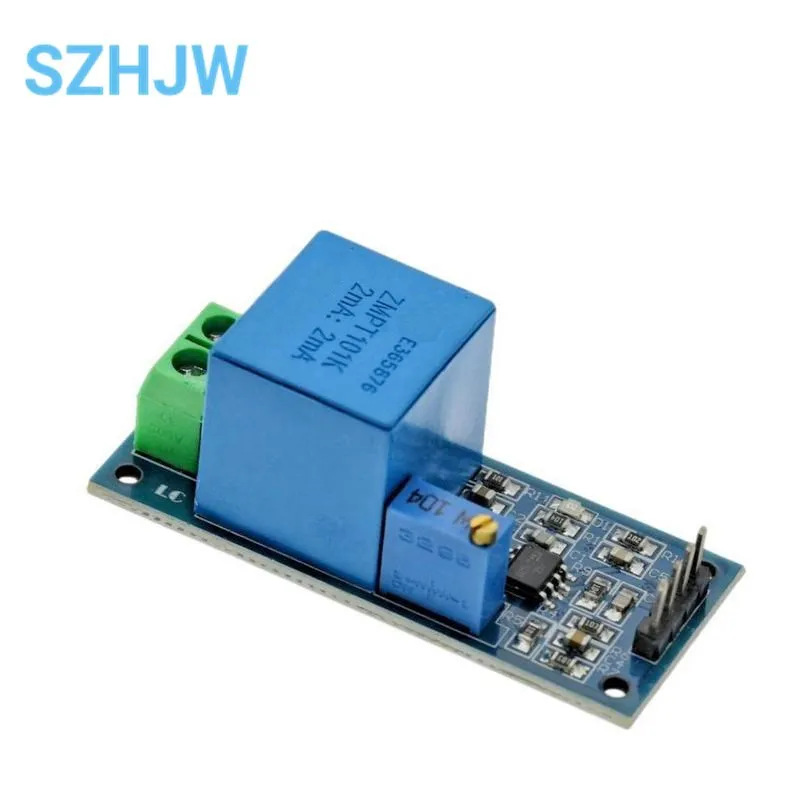

Módulo de inductancia mutua de voltaje de salida activa de CA monofásico equipado con la serie ZMPT101B de transformador de voltaje de alta precisión y corriente de amplificador operacional de alta precisión, fácil de 250 V dentro de la adquisición de señal de alimentación de CA.
Transformador de voltaje:Transformador de microvoltaje de precisión integrado
Circuito amplificador operacional:Circuito amplificador integrado de alta precisión, la señal para realizar el muestreo exacto y la compensación adecuada y otras funciones.
Salida de voltaje de modo:El módulo puede medir voltaje CA dentro de 250 V, se puede ajustar el modo de salida correspondiente
Señal de salida:la señal de salida de la onda sinusoidal, la forma de onda de la mediana (componente CC)
Tensión de alimentación:5-30v
Ajustar el potenciómetro puede cambiar la amplitud de la forma de onda de salida (el proceso de ajuste no cambia el valor medio)
La forma de onda cambia en el rango de 0-VCC entre; en el proceso de aumentar la amplitud si la distorsión de la forma de onda, se puede aumentar adecuadamente con el voltaje de trabajo VCC para resolver,
Si el valor mediano de la forma de onda se cambia a 0, se puede conectar en serie un condensador de aproximadamente 105 pF en el terminal OUT para filtrar el componente de CC en la forma de onda.
