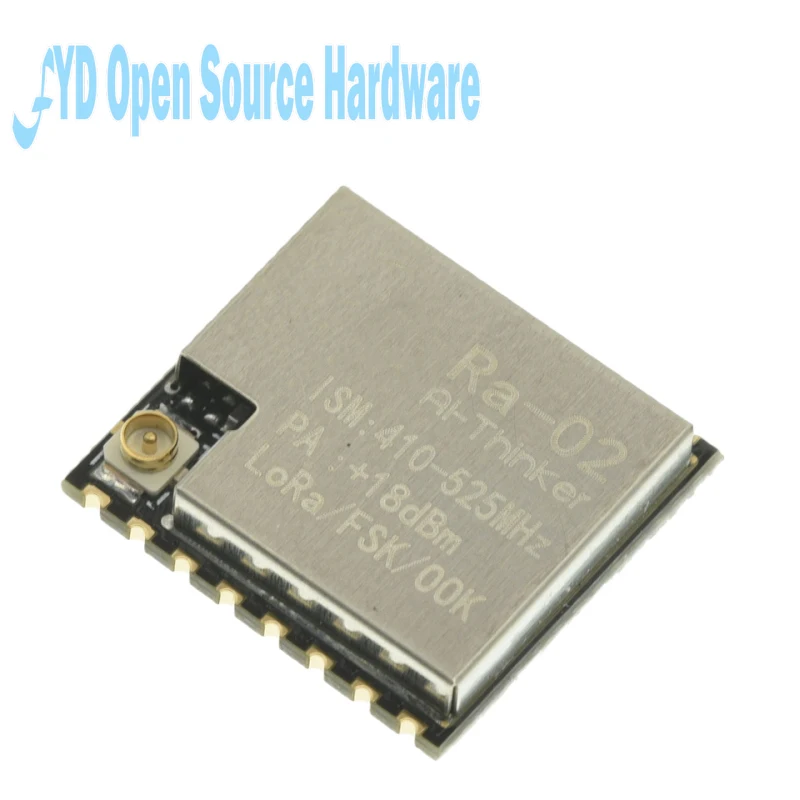

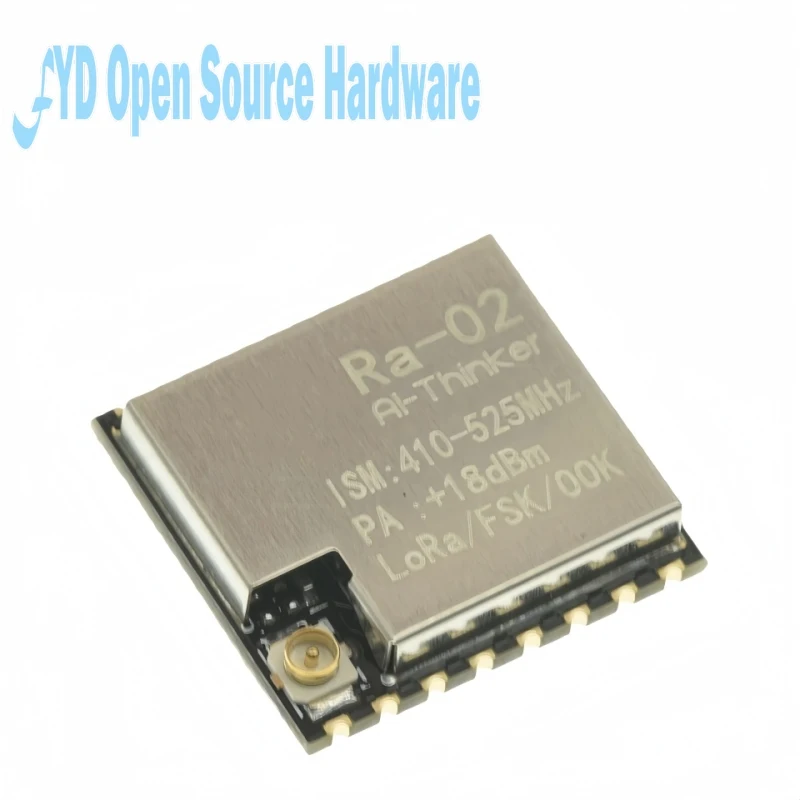

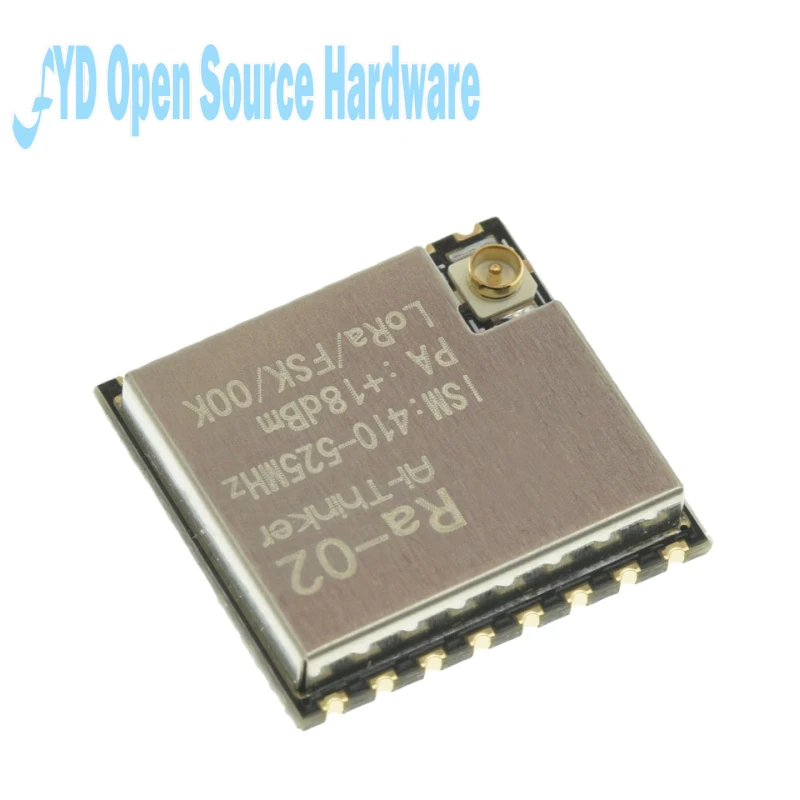

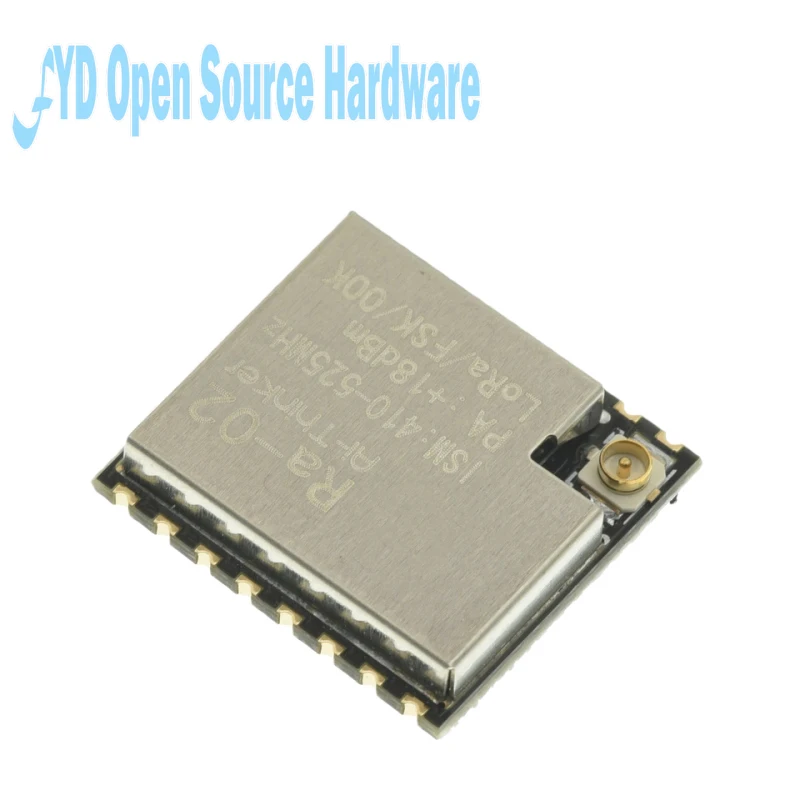

Descripción
La serie de módulos El chip RF SX1278 utiliza principalmente un módem remoto LoRa para letras de extensión de distancias ultralargas, fuerte antiinterferencia, para minimizar el consumo de corriente.Con la ayuda de la LoRa de SEMTECH™Tecnología de modulación Lee, SX1278 tiene una alta sensibilidad de más de -148 dBm, salida de potencia de +20 dBm, distancia de transmisión y alta confiabilidad.Al mismo tiempo, en relación con la tecnología de modulación tradicional, la tecnología de modulación LoRa en el bloqueo y la selección también tiene una ventaja clara para resolver el diseño tradicional que no puede tener en cuenta los problemas de distancia, antiinterferencias y consumo de energía.Ra-01, frecuencia operativa Ra-02 de 410-525MHz, soporte para China y el sudeste asiático.
Característica:
Tecnología de modulación de espectro extendido
Distancia de comunicación ultralarga de 15 km
+ Salida de potencia de RF constante de 20 dBm-100 mW cuando cambia de voltaje
Alta sensibilidad: hasta -148dBm
Comunicación SPI semidúplex
Velocidad de bits programable de hasta 300 kbps
Admite los modos de modulación FSK, GFSK, MSK, GMSK, LoRa y OOK
Rango dinámico RSSI de 127 dB
Detección automática de señales de RF, modo CAD y AFC de velocidad ultraalta
Paquetes con CRC de hasta 256 bytes
Paquete de parches con orificio para sello de doble fila de pequeño volumen
Con estuche blindado
Antena de resorte (Ra-01) o antena externa IPEX (Ra-02)
A LoRa™ tecnología de modulación de espectro extendido
Distancia de comunicación remota ToSuper de 15KM
Salida de potencia de RF constante de + 20 dBm-100 mW cuando cambia el voltaje
A alta sensibilidad: hasta -148 dBm
A comunicación SPI semidúplex
Hasta una velocidad de bits programable de hasta 300 kbps
Para compatible con FSK, GFSK, MSK, GMSK, LoRa™ y modulación OOK
Hasta un rango dinámico RSSI de 127 dB
Para detección automática de señal RF, modo CAD y AFC de velocidad ultra alta
Con un CRC, hasta 256 bytes de motor de paquete
Parche con orificio para sello de doble fila de pequeño volumen
Con carcasa blindada
Antena de resorte (Ra-01) o antena externa IPEX (Ra-02)

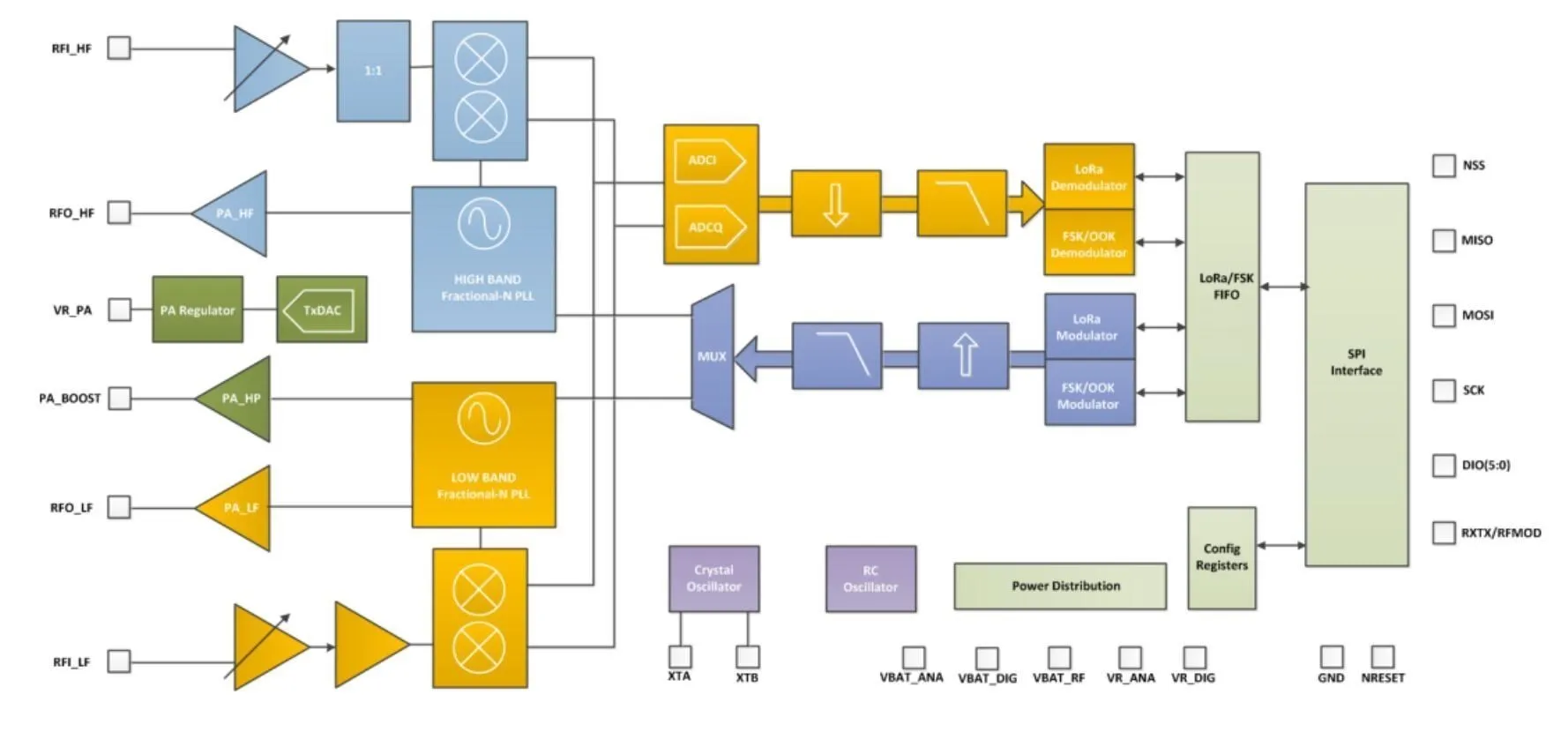

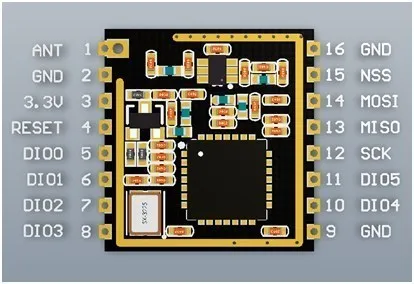

PinFooter
Nombre PinFoot
Descripción de la función
Ra-01
Ra-02
1
-
ANT
antena
2
1,2
TIÑO
Aterrado
3
3
3,3 V
3,3 V alimentado por
4
4
RESET
Restablecer
5
5
DIO0
IO0 digital, configuración de software
6
6
DIO1
Configuración de software digital IO1
7
7
DIO2
Configuración de software digital IO2
8
8
DIO3
Configuración de software digital IO3
9
9
TIÑO
Aterrado
10
10
DIO4
Configuración digital IO4
11
11
DIO5
Configuración de software digital IO5
12
12
SCK
Entrada de bloqueo SPIC
13
13
MISO
Salida SPIData
14
14
MOSI
Entrada de datos SPI
15
15
NSS
Entrada de selección de chip SPIC
16
16
TIÑO
Aterrado
Modelo de módulo
Largo (mm)
Ancho (mm)
Alto (mm)
Tamaño de la almohadilla (mm)
Espaciado entre pies de clavija (mm)
Altura de la carcasa del escudo (mm)
Espesor (mm)
Ra-01
17
16
3± 0.1
1x 1 (inferior), 1,778 x1,27 (inferior de la almohadilla de antena)
2
2
0.8± 0.1
Ra-02
17
16
3± 0.1
1x 1 (inferior)
2
2
0.8± 0.1
