Introducción

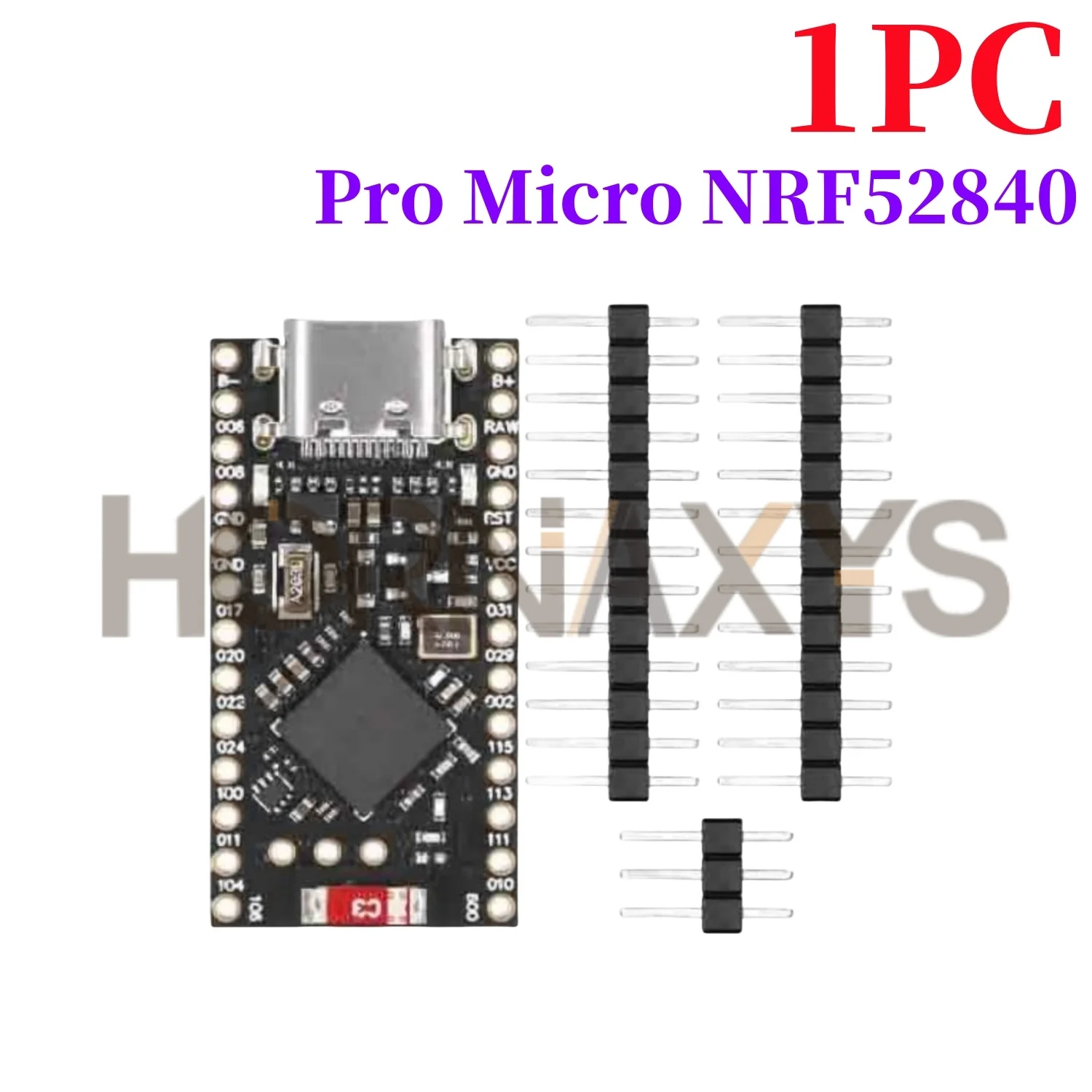

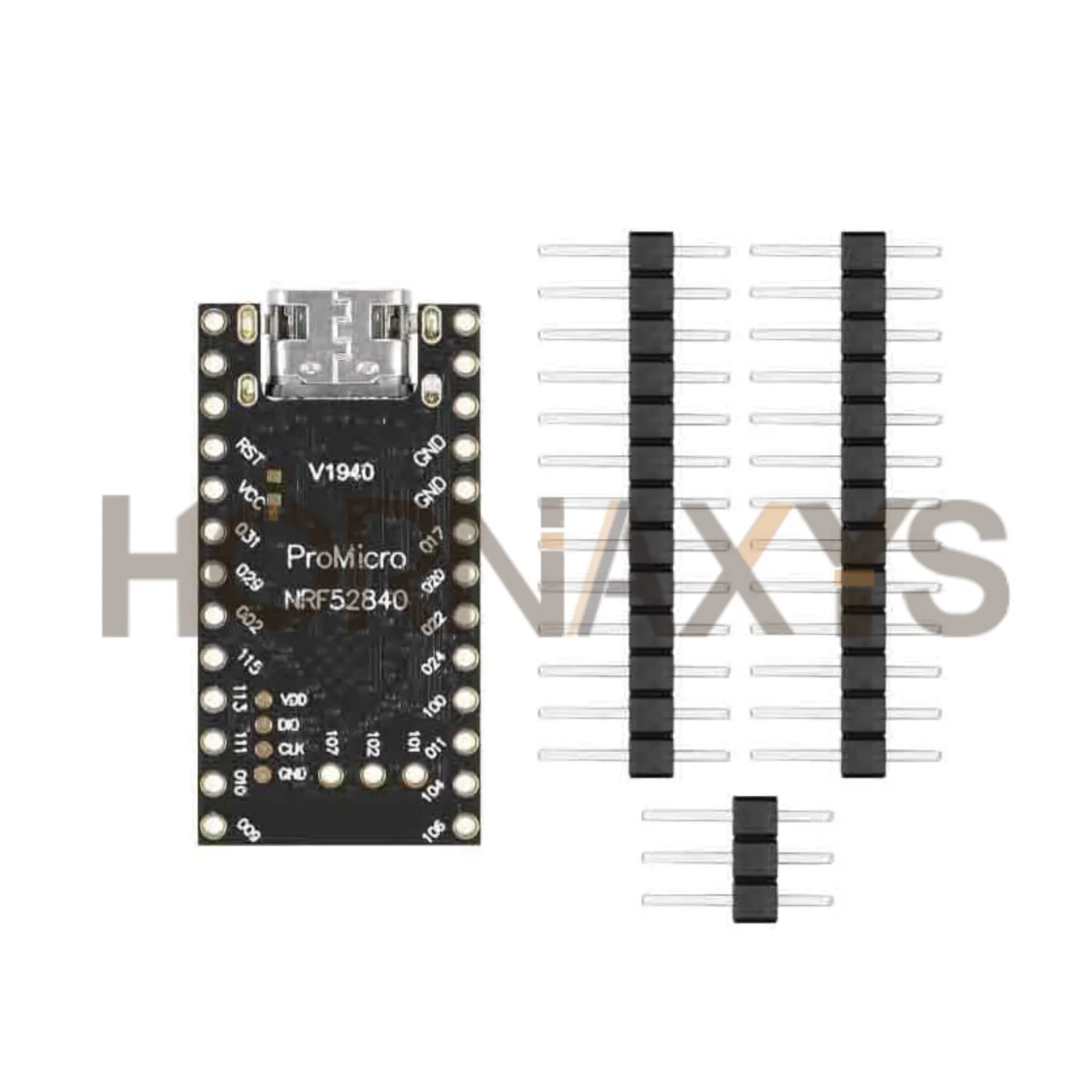

¡SuperMini NRF52840 es una placa de desarrollo alternativa Pro Micro compatible con Nice!Nano.Sus pines son los mismos que ProMicro, lo que significa que se puede utilizar con casi cualquier teclado ProMicro.La placa de desarrollo NRF5280 tiene una interfaz de batería de litio de 3,7 V y un interruptor de software que puede cortar la alimentación del LED.Cuando está apagado, el consumo de energía en espera puede alcanzar 1 mA.
nRF52840 es un chip SoC inalámbrico de alto rendimiento y bajo consumo lanzado por Norwegian Nordic Semiconductor.Admite múltiples protocolos inalámbricos, incluidos Bluetooth 5, Thread, Zigbee, ANT y 2,4 GHz.El chip nRF52840 utiliza un procesador ARM Cortex-M4F, clonado a 64 MHz, con 1 MB de memoria flash incorporada y 256 KB de RAM.También tiene una variedad de periféricos, incluidos ADC, PWM, SPI, I2C, UART, USB y GPIO, etc.Además, el nRF52840 también admite una variedad de funciones de seguridad, como cifrado AES, hash SHA-256 y True Random Number Generator (TRNG).
Descripción del hardware
Parámetros del producto
Potentes capacidades inalámbricas: Bluetooth 5.0, antena integradaPotente CPU: el chip nRF52840 utiliza procesador ARM Cortex-M4F, clonado a 64MHz, memoria flash incorporada de 1MB y 256KB de RAMChip de carga de batería: admite carga y descarga de batería de litioConsumo de energía: el consumo de energía en espera puede alcanzar 1mA
Diagrama de pines

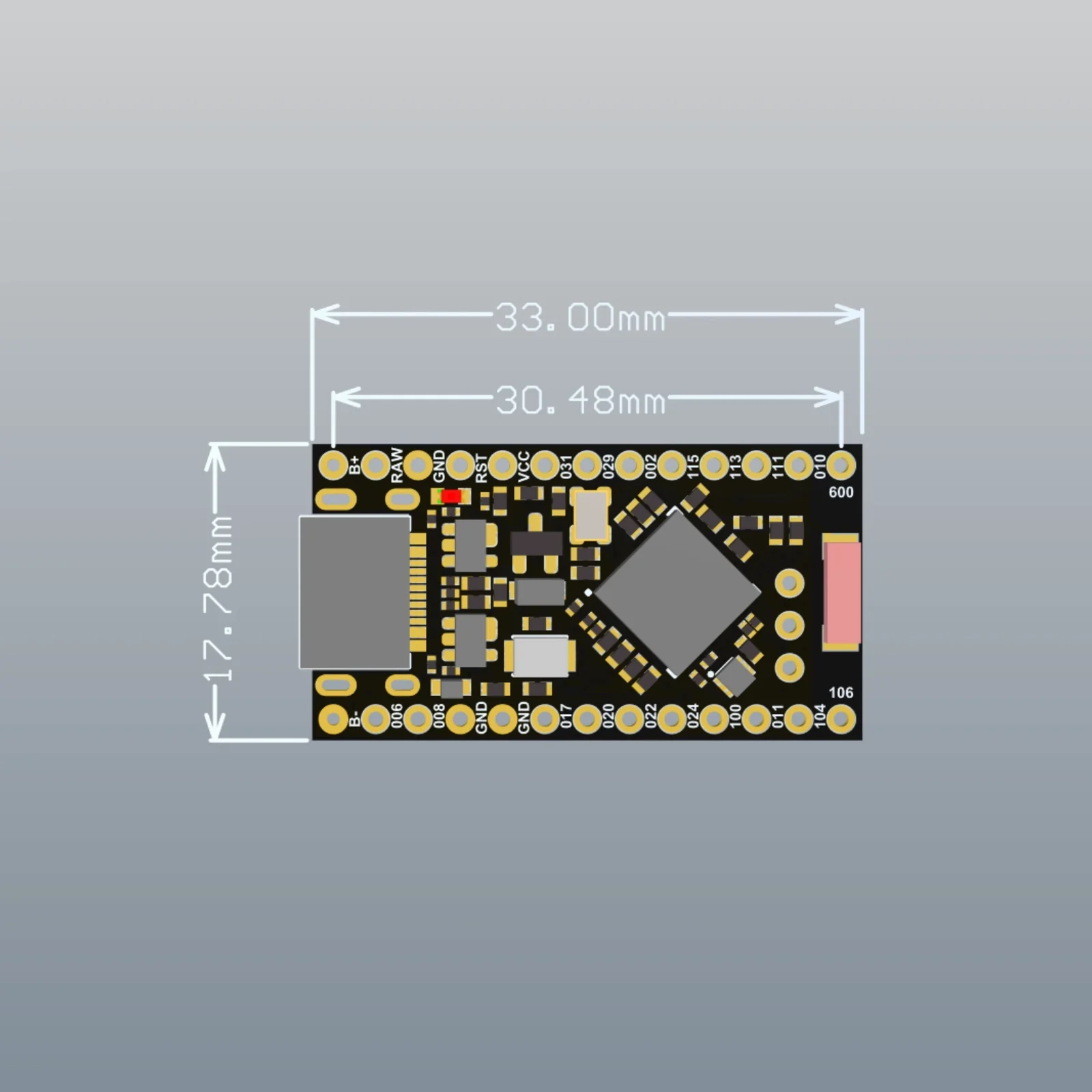

Dimensiones
Fuente de alimentación
SuperMini NRF52840 admite carga y descarga de batería de litio de 3,7 V.La velocidad de carga es de 100 mA durante la carga, por lo que una batería de 2000 mAh tarda 20 horas en cargarse completamente.
Corriente de recarga
AdvertenciaCuando BOOST está conectado, la corriente de carga aumenta de 100 mA a 300 mA y solo se puede conectar cuando la capacidad del capacitor es superior a 500 mAh (para evitar explosiones)💥).
Batería externa
Si necesita una batería externa, solo necesita conectar la etapa + de la batería a B+ y la etapa negativa a B-.La batería de litio externa solo admite 3.7 V y la velocidad de carga es de 100 mA (una batería de 2000 mAh tarda 20 horas en cargarse completamente).AvisoAl soldar, tenga cuidado de no cortocircuitar los polos positivo y negativo, ya que pueden quemar la batería y el equipo.
Control VCC externo
dica Cuando P0.13 está configurado en nivel bajo, la fuente de alimentación del pin de 3,3 V y VCC se apagará.Esto es útil para reducir los componentes que usan energía cuando están inactivos (por ejemplo,RGB, LED).
Cargador de arranque
Si desea ingresar al Bootloder, cortocircuite RST a GND dos veces dentro de 0,5 S. Ingrese a Bootloder, conéctese a la computadora a través de USB y un dispositivo de almacenamiento llamado Nice. Se mostrará Nano. En este punto puedes arrastrar en el archivo.uf2 para grabar el programa.
