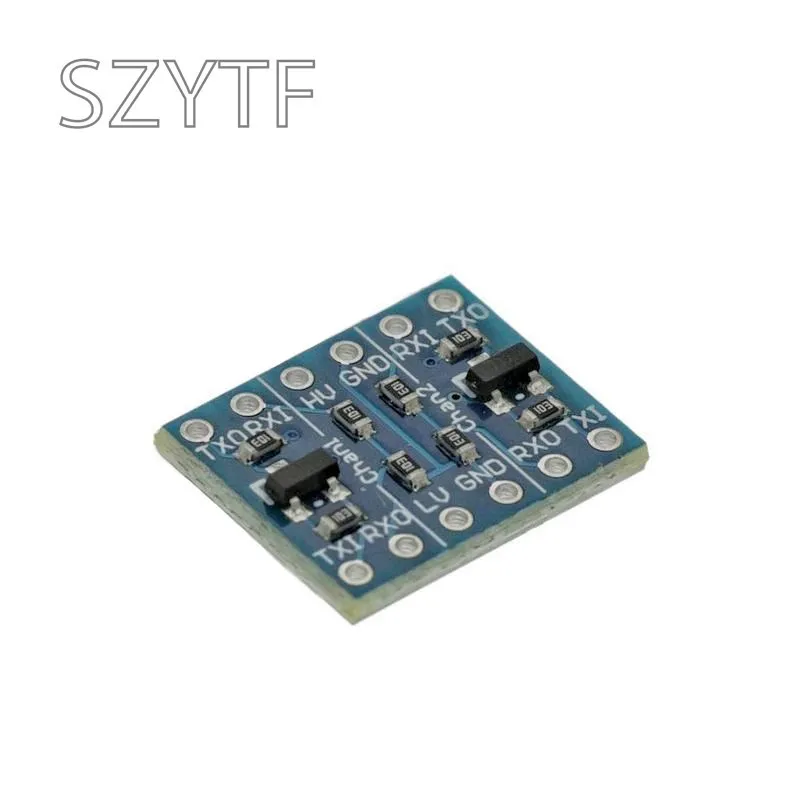

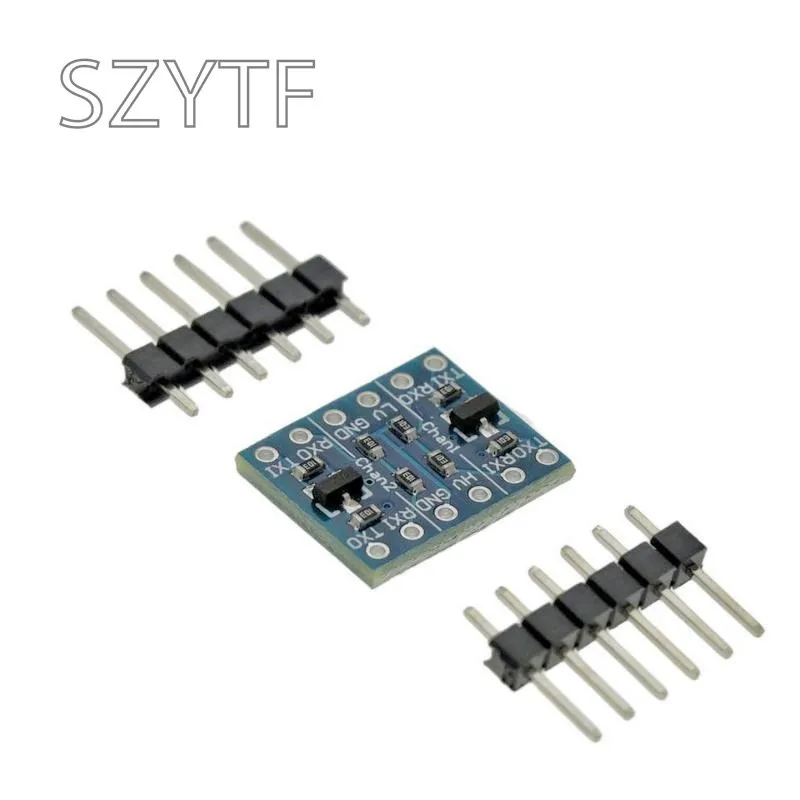

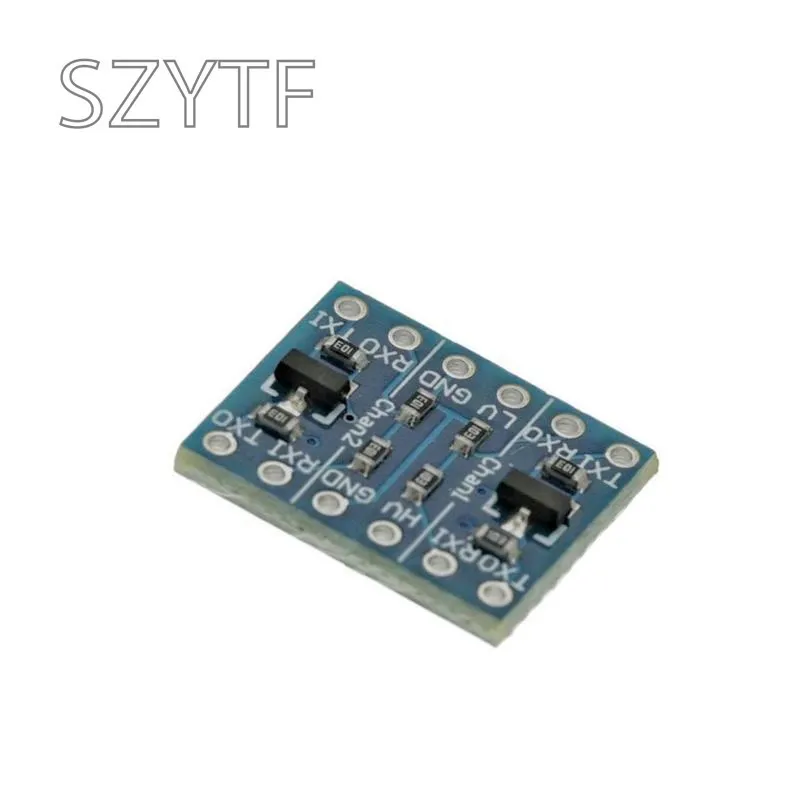

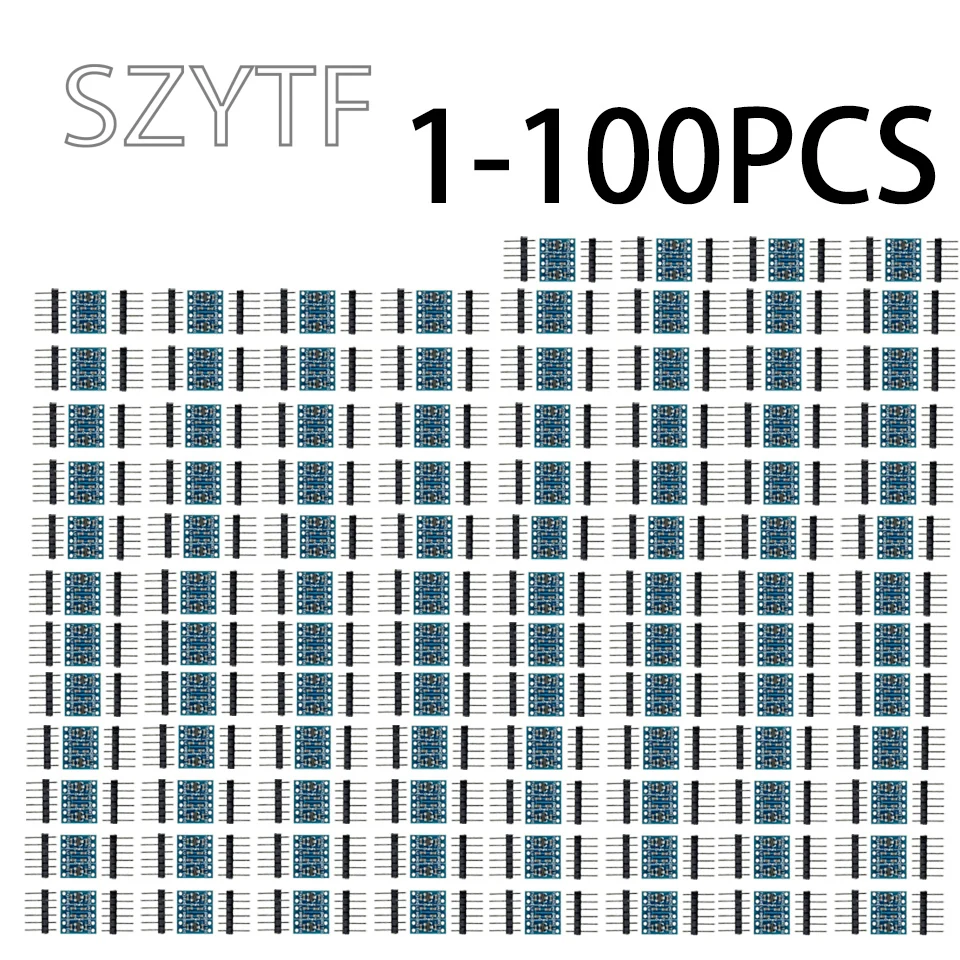

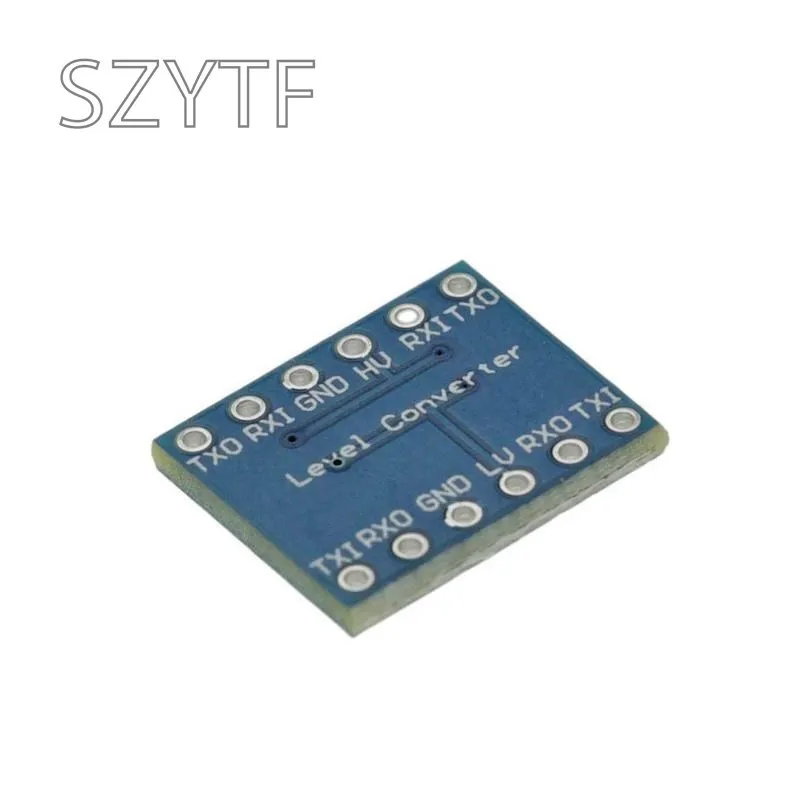

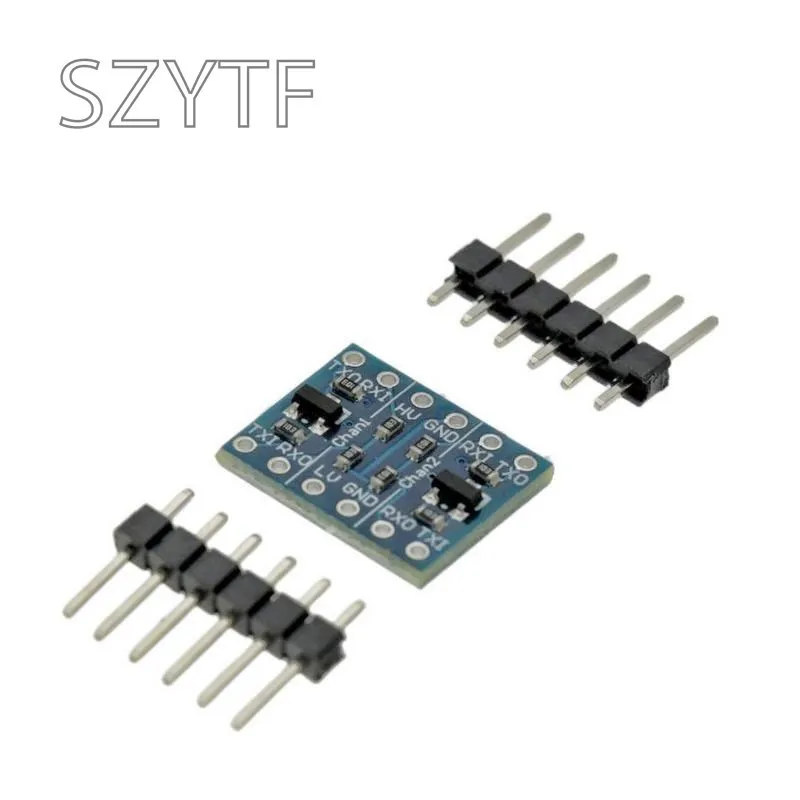

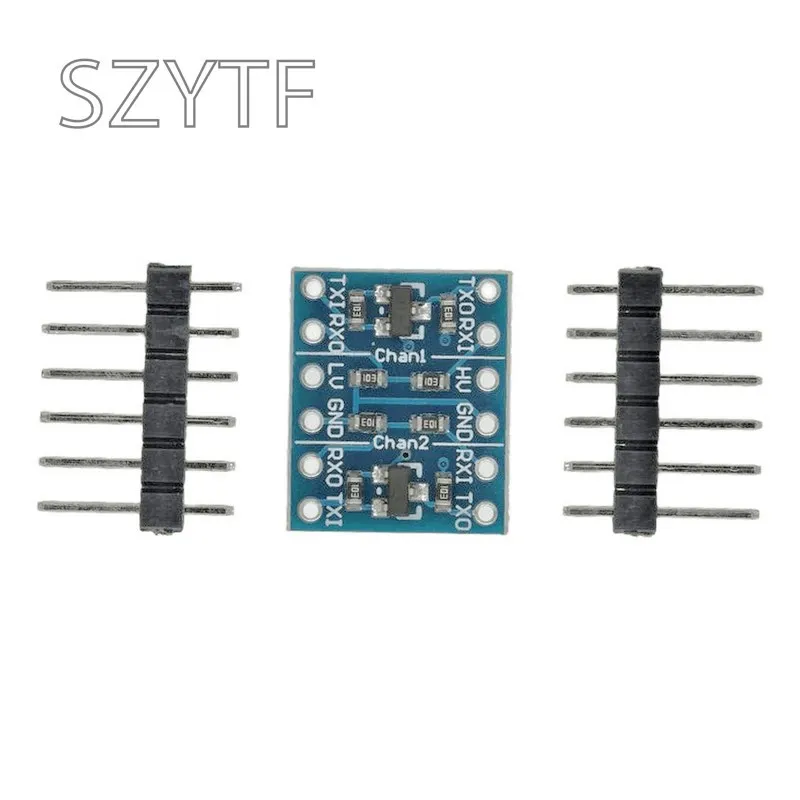

1-100 Uds. Convertidor de nivel lógico I2C de 2 canales módulo bidireccional de 5V a 3,3 V

Descripción general del producto:

Porque parte de la placa y equipo de desarrollo de microcomputadora de un solo chip es 3.Funciona con 3 V y hay una placa y equipos de desarrollo de microcomputadora de un solo chip, sensores, etc. 5.Fuente de alimentación de 0V, por lo que cuando los dos necesitan comunicarse, hay una inconsistencia en el voltaje de funcionamiento, por lo que el usuario no es cómodo de usar.Este producto está diseñado para este problema y para resolver este problema.Este módulo proporciona la posibilidad de conectar diferentes dispositivos a 3,3 V y 5,0 V.

Características del módulo:

1, 2 canales de lógica de alto voltaje y conversión bidireccional lógica de bajo voltaje

2, dos canales de lógica de alto voltaje en conversión unidireccional lógica de bajo voltaje

3.El módulo es compatible con la placa de pruebas y se puede insertar directamente en la placa de pruebas.

4, para lograr comunicación directa de nivel de 5 V y 3,3 V del puerto serie.

5, la velocidad en baudios de comunicación más estable es de 28800 bps.

6, puede lograr conversión bidireccional de nivel UART, IIC, 1 cable, SPI y otras señales de bus de 3 V-5 V.

7.Compatibilidad:

(1)AVCC conectado a la fuente de alimentación del sistema de 5V

(2)ASCL conectado al sistema SCL de 5V

(3) el SDA ASDA conecta el sistema de 5 V

(4) los sistemas AGND GND 5 v

(5) BVCC conectado a la fuente de alimentación del sistema de 3 V

(6)BSCL conectado al sistema SCL de 3V

(7)BSDA se conecta al sistema de 3V.SDA

(8)BGND se conecta al sistema de 3V

Ámbito de aplicación:

Microcontrolador de 1, 5 V y comunicación en serie del microcontrolador de 3,3 V.

2.La descarga del puerto serie de 3,3 V se comunica con el puerto serie del microcontrolador de 5 V.

3.La microcomputadora de un solo chip de 5 V se comunica con el puerto serie del módulo de aplicación de 3,3 V.

Instrucciones de uso:

Instrucciones de cableado:

El HV está conectado a la fuente de alimentación de 5V.

LV está conectado a una fuente de alimentación de 3,3 V

GND Se conecta al terminal negativo de la fuente de alimentación, dos fuentes de alimentación de tierra común

Si ingresa un TTL de 5 V en RXI, generará un TTL de 3,3 V en RXO

Entrada-salida TXI 3,3 V TTL, entrada-salida TXO 5 V TTL, intertransferencia bidireccional TXI y TXO
