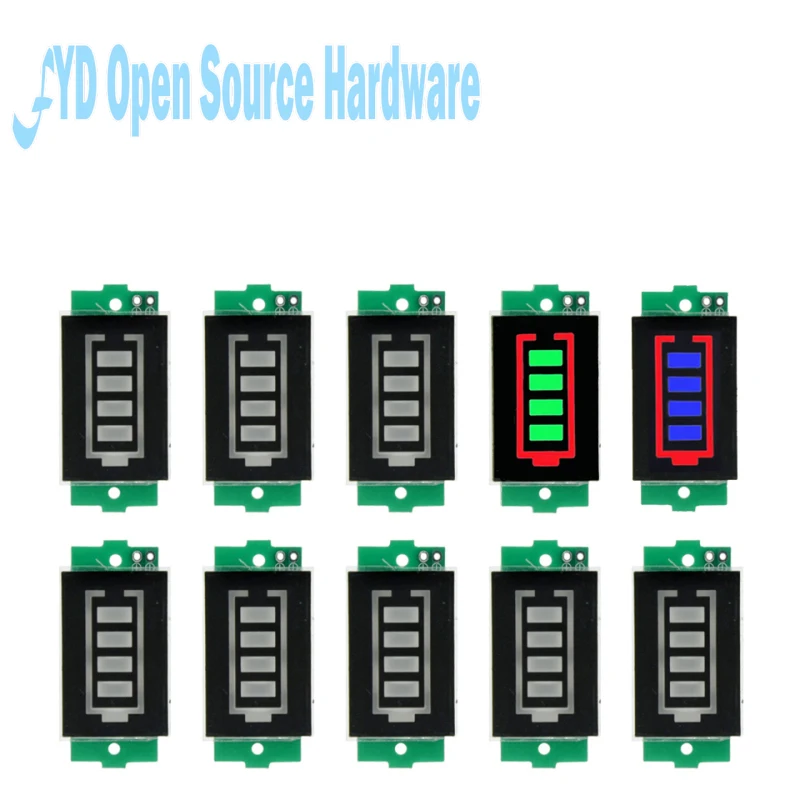

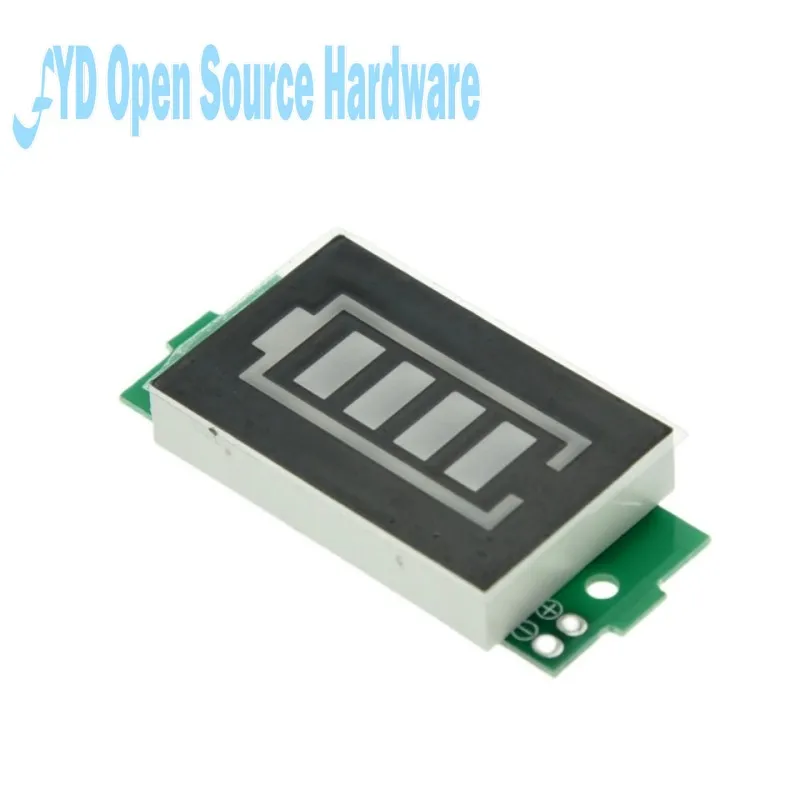

1-10 unidades 1S-8S 1/2/3/4S Módulo de 3,7 V capacidad de indicador de batería de litio, pantalla de 4,2 V, probador de potencia de vehículo eléctrico Li-ion

Características:

1.Pantalla de cantidad de electricidad tipo batería

2.Amplias campos de aplicación: batería de litio

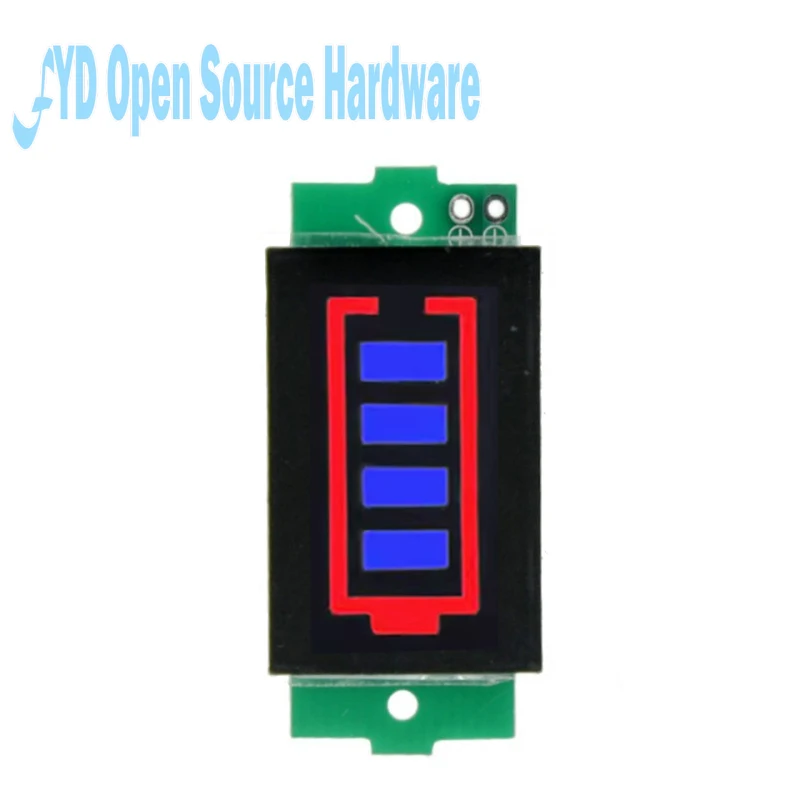

3.Método de uso: conecte el puerto positivo y negativo de la placa de visualización con el puerto positivo y negativo de la batería probada, el tubo digital mostrará la cantidad de electricidad de la batería en tiempo real 4.Color digital: contorno rojo, bloque de pantalla azul (cuando la cantidad de electricidad de la batería esté llena, estará todo encendido)

Parámetro de cantidad de electricidad de visualización:

1. Cuando el voltaje de la batería supera N * 3,3 V, iluminará 1 bloque de cantidad de electricidad (nota: N representa la cantidad de batería)

2. Cuando el voltaje de la batería supera N * 3,5 V, iluminará 2 bloques de cantidad de electricidad.

3. Cuando el voltaje de la batería supera N * 3,7 V, iluminará 3 bloques de cantidad de electricidad.

4. Cuando el voltaje de la batería supera N * 3,9 V, iluminará 4 bloques de cantidad de electricidad.

5. Cuando el voltaje de la batería es inferior a N * 3,3 V, la pantalla de 4 bloques estará apagada; representa que la batería es inferior a 3,3 V y puede cargar la batería.

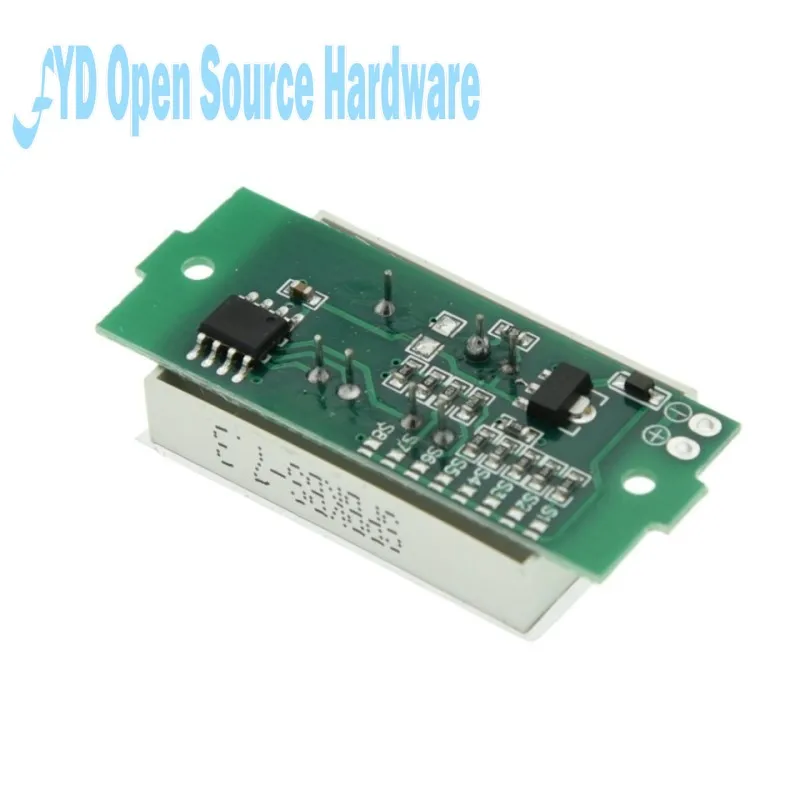

Pantalla de energía tipo batería, seleccione la almohadilla correspondiente en el estaño, puede detectar el voltaje de la batería correspondiente a 1S-8S, muy conveniente.

1. Áreas de aplicación: batería de litio de 1S a 8S, la batería de voltaje correspondiente puede ser (especialmente como tabla)

Cómo utilizar: Conecte los puertos positivo y negativo del tablero de visualización a los terminales positivo y negativo de la batería bajo prueba

Puerto, el tubo de visualización digital mostrará el nivel de batería en tiempo real.Tenga en cuenta que se conectan varias series.

La batería de litio debe conectarse a la plataforma correspondiente.Por ejemplo, se mide la electricidad 2S.

La piscina (es decir,Dos baterías de litio de 3,7 V conectadas en serie) deben corresponder a S2 en la placa

Las almohadillas de la lata están en cortocircuito.

4.Preste atención para seleccionar el número correspondiente de cadenas de baterías, dentro del rango de voltaje correspondiente

Uso.El voltaje máximo no debe exceder los 4,3*N. (Por ejemplo, seleccione S3 para soldar).

Bandeja.En estaño, el voltaje máximo detectado por el módulo no debe exceder 4,3*3=12,9 V)

El voltaje de la batería es mayor que NX3.3V y la energía es 1 red brillante (Nota: N es la batería

Número de secciones)

Muestra el parámetro de número de baterías: (Nota: N indica el número de baterías)

1.Cuando el voltaje de la batería exceda N*3.3V, se iluminará 1 alimentación

2.Cuando el voltaje de la batería exceda N*3,5 V, se iluminarán 2 bloques

3.Cuando el voltaje de la batería exceda N*3.7V, se iluminarán 3 piezas de energía

4.Cuando el voltaje de la batería exceda N*3,9 V, se iluminarán 4 bloques.

5. Cuando el voltaje de la batería sea inferior a N*3,3 V, se apagarán 4 pantallas.
