Descripción
Descripción del producto:

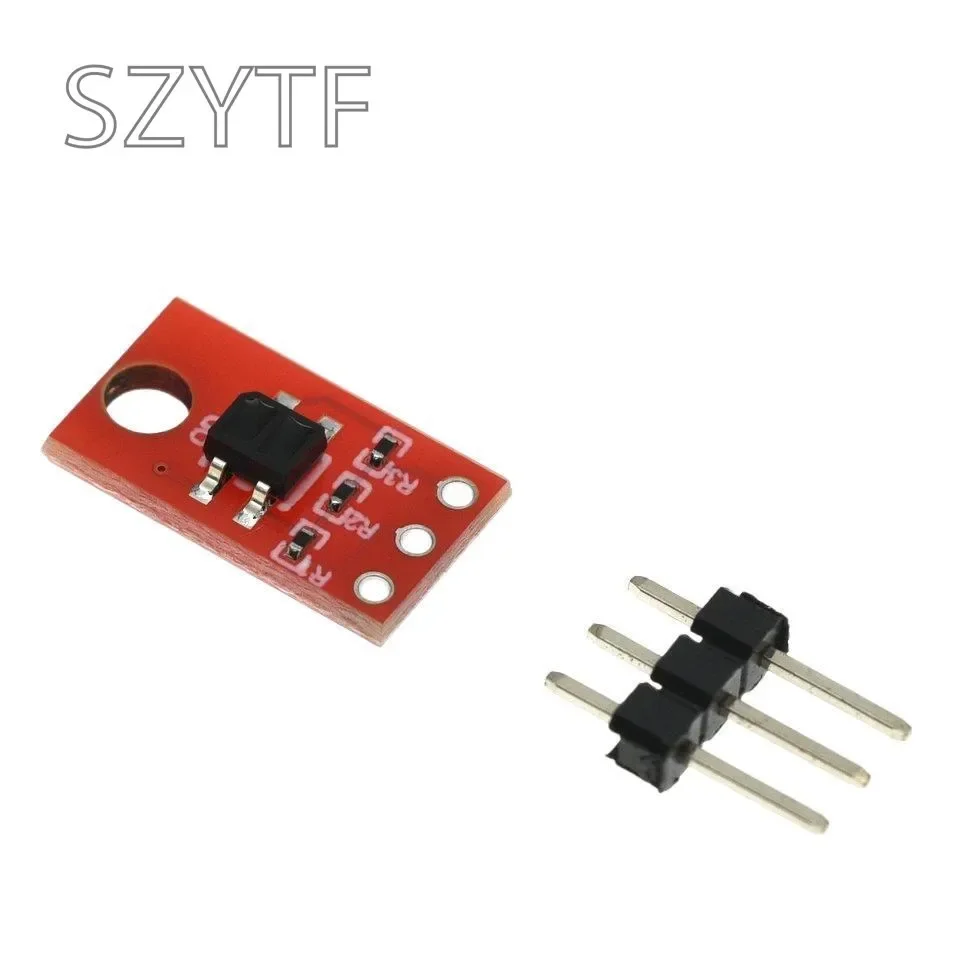

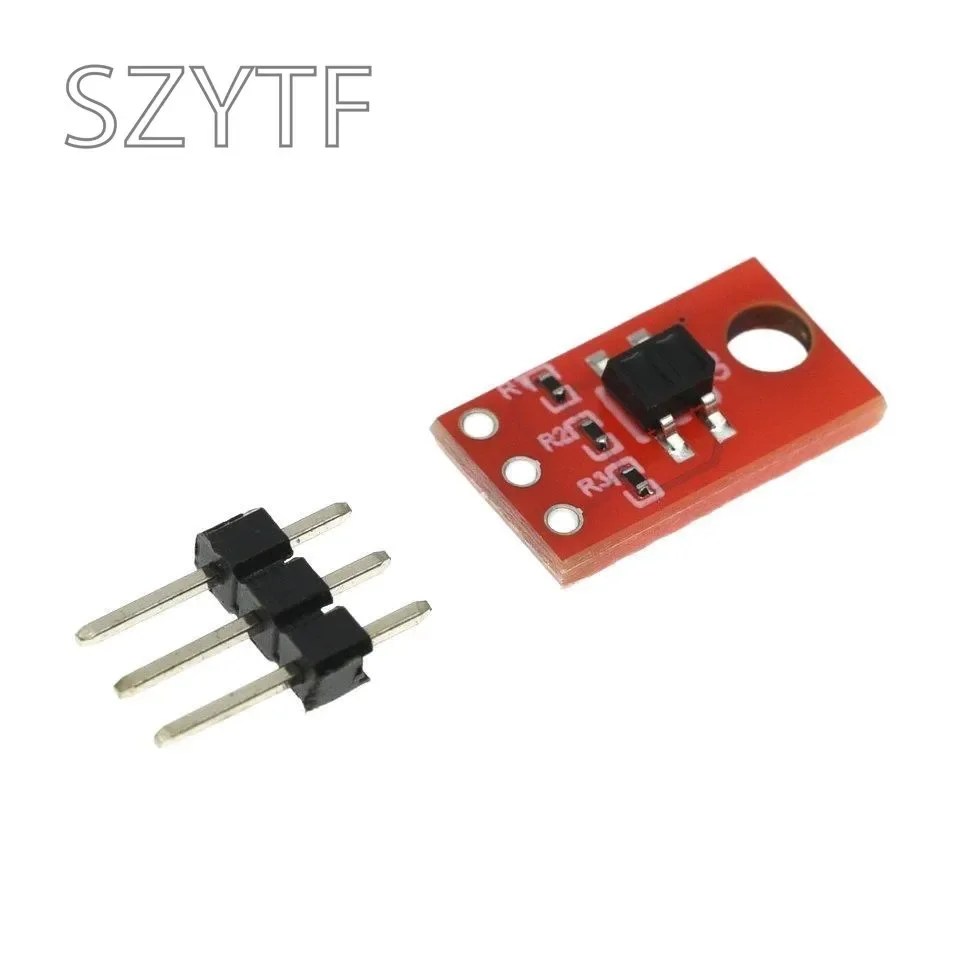

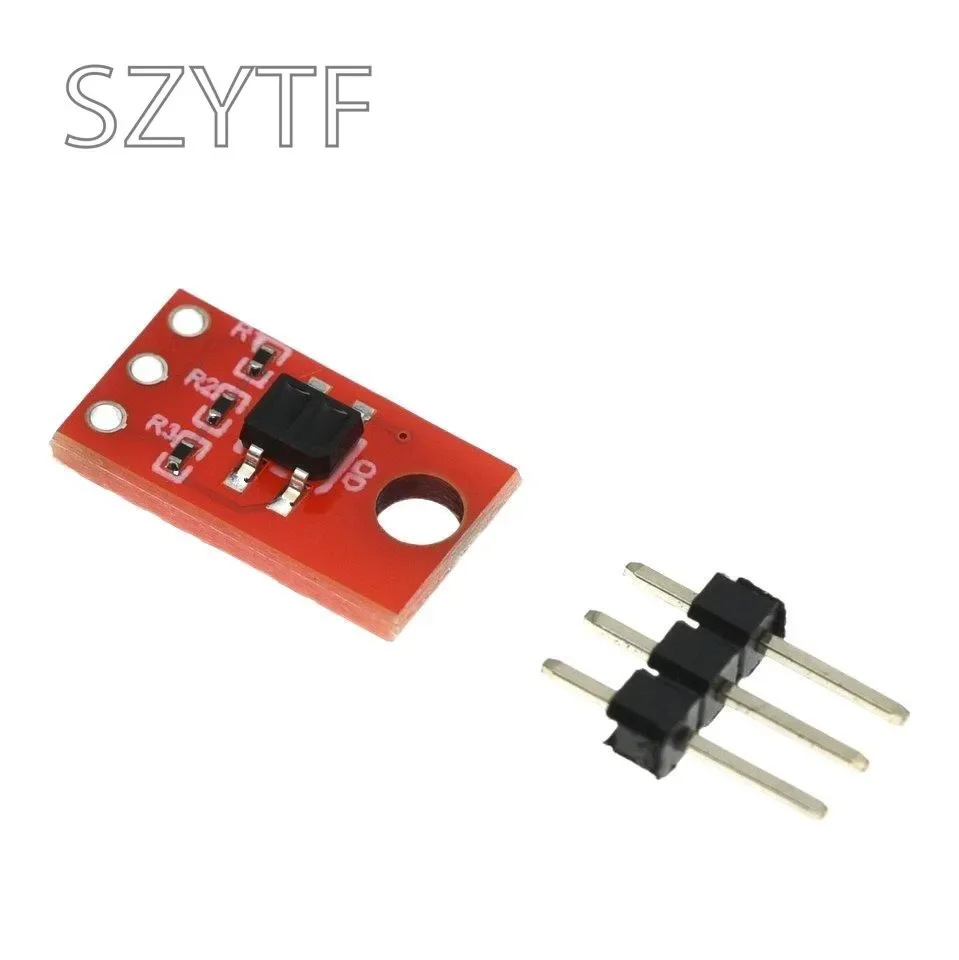

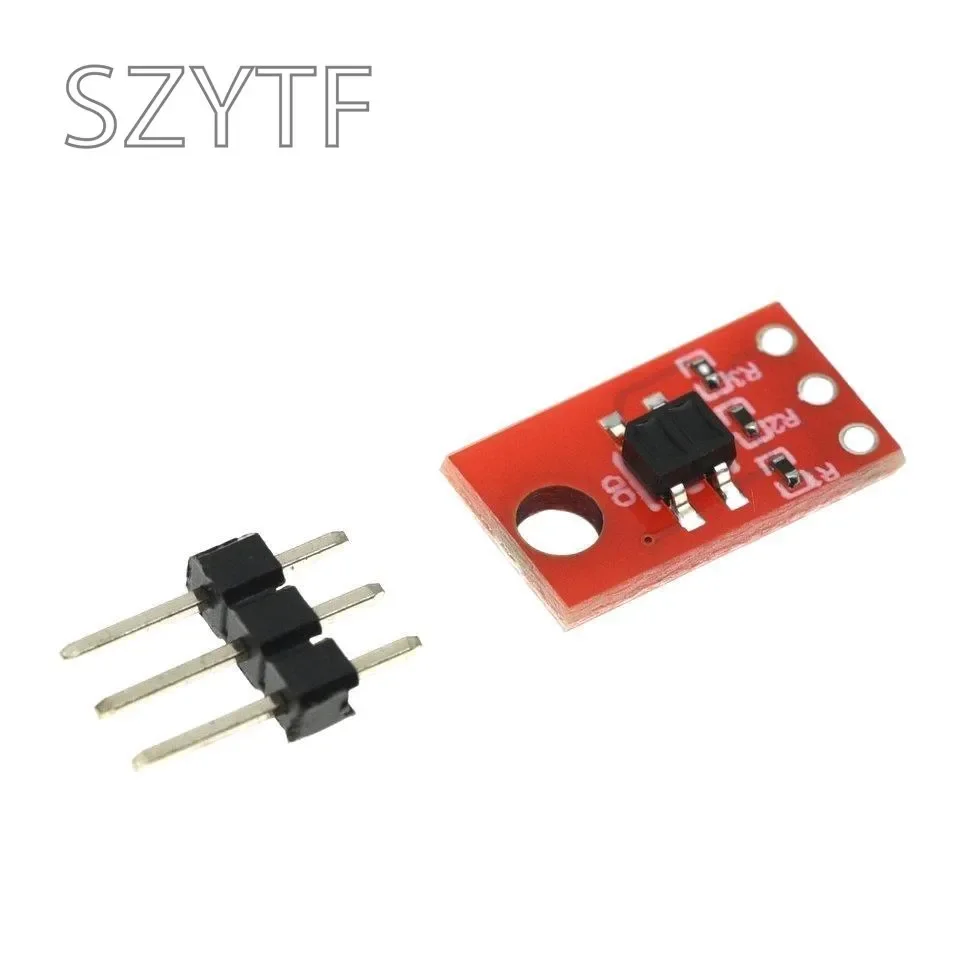

Esta versión de la placa de rama QRE1113 tiene una salida digital que utiliza un circuito de descarga de condensador para medir la cantidad de reflexión.Esta placa compacta es ideal para detectar líneas cuando solo hay lentes digitales disponibles y se puede utilizar en sistemas de 3,3 V y 5 V.El sensor de reflectividad infrarroja QRE1113 consta de dos partes: un LED que emite infrarrojos y un fototransistor sensible a los infrarrojos.Cuando enciende los pines VCC y GND, se enciende el LED IR dentro del sensor.Una resistencia de 100Q está integrada y colocada en serie con el LED para limitar la corriente.La salida del fototransistor está conectada a un condensador de 10nF.Cuanto más rápido se descarga el condensador, más refleja será la superficie.Estos sensores son ampliamente utilizados en robots de seguimiento de producción.Una superficie blanca refleja más luz que una superficie negra, por lo que cuando se apunta a una superficie blanca, el condensador se descarga más rápido que cuando se apunta a una superficie negra.Tanto los pines de entrada como salida de alimentación conducen a un conector de paso de 3 pines y 0,1 pulgadas.Si desea atornillarlo al tablero, el tablero también tiene un orificio de montaje.
Parámetros del producto:
■ Voltaje de funcionamiento: 5vDC
■ Corriente: 25 mA
■ Compatible con E/S digitales sin ADC

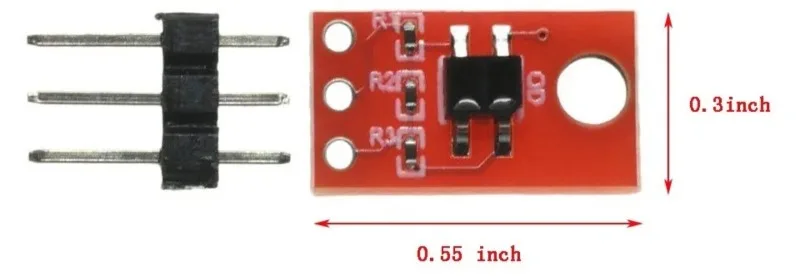

■ Mejor distancia de detección: 0,125 pulgadas (3 mm) Tamaño: 0,3 x 0,55 pulgadas
