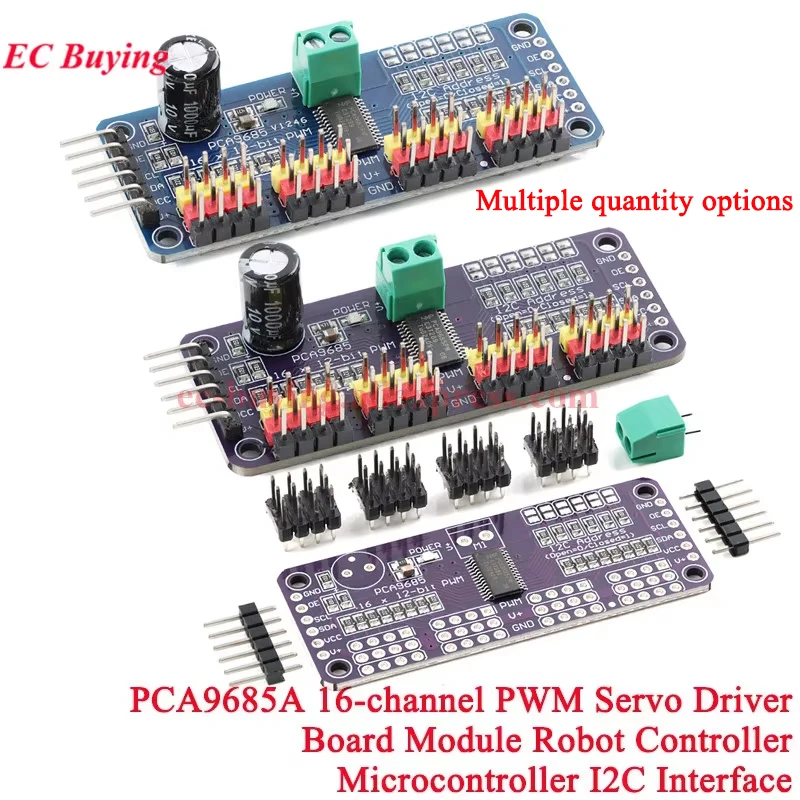

Descripción
Característica:
1.Comunicación I2C con controlador PWM y reloj incorporados: disfrute de la comodidad de la comunicación I2C, que elimina la necesidad de una transmisión constante de señal desde su microcontrolador.Esta placa cuenta con un controlador PWM y un reloj integrados, lo que la distingue de la serie TLC5940.
2.Compatibilidad de 5 V y salida segura de 6 V: con su compatibilidad de 5 V, puede controlar la placa usando un microcontrolador de 3,3 V mientras conduce de forma segura salidas de hasta 6 V.Además, admite el control de luces indicadoras blancas o azules con voltajes superiores a 3,4 V+.
3.Pines direccionables para una amplia expansión: Los seis pines de selección de direcciones le permiten conectar hasta 62 placas de controlador a un único bus I2C, lo que proporciona un total de 992 salidas PWM.Esta escalabilidad excepcional lo hace ideal para proyectos a gran escala que requieren amplios recursos.
4.Salida PWM de frecuencia ajustable: la placa ofrece una salida PWM de frecuencia ajustable de aproximadamente 1,6 KHz, lo que permite un control preciso y un funcionamiento suave en una variedad de aplicaciones.
5.Modos de salida configurables y de alta resolución: Prepárese para un rendimiento impresionante con la salida de resolución de 12 bits de la placa, diseñada específicamente para motores paso a paso.Logre una notable resolución de 4us a una frecuencia de actualización de 60Hz.Configure los modos de salida como push-pull o open-drain, lo que brinda versatilidad para diferentes tipos de dispositivos.
Especificación:
Origen: China continental
Tipo: Módulo
Condición: Nuevo
Número de modelo: Placa de controlador servo PWM

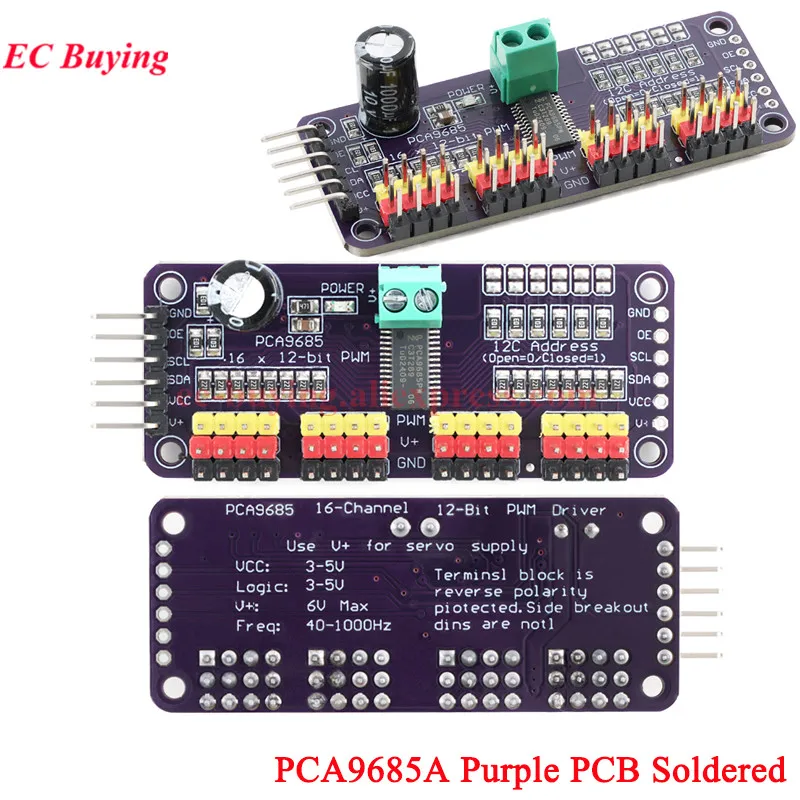

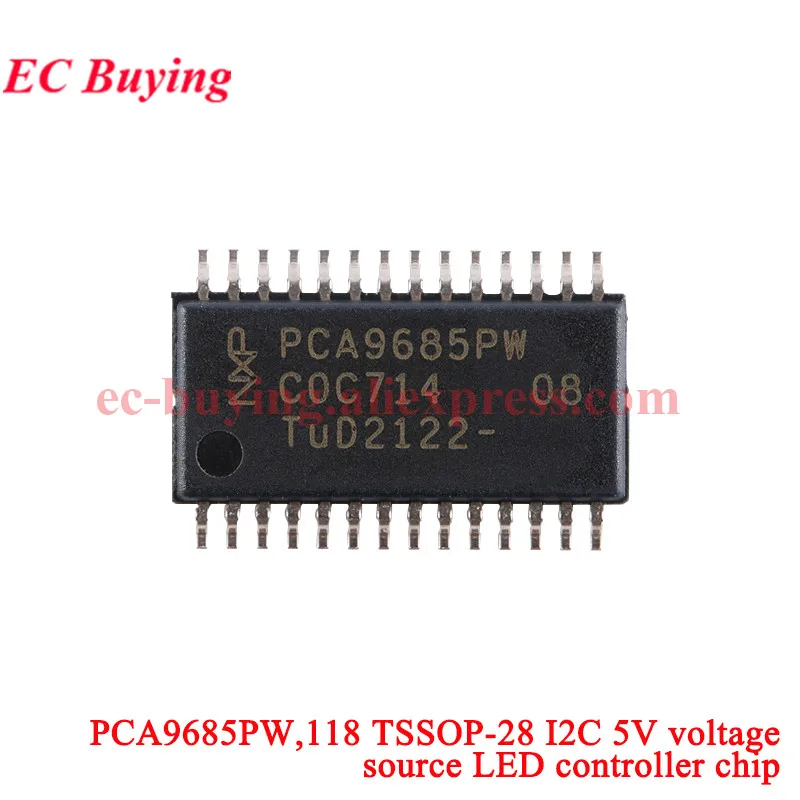

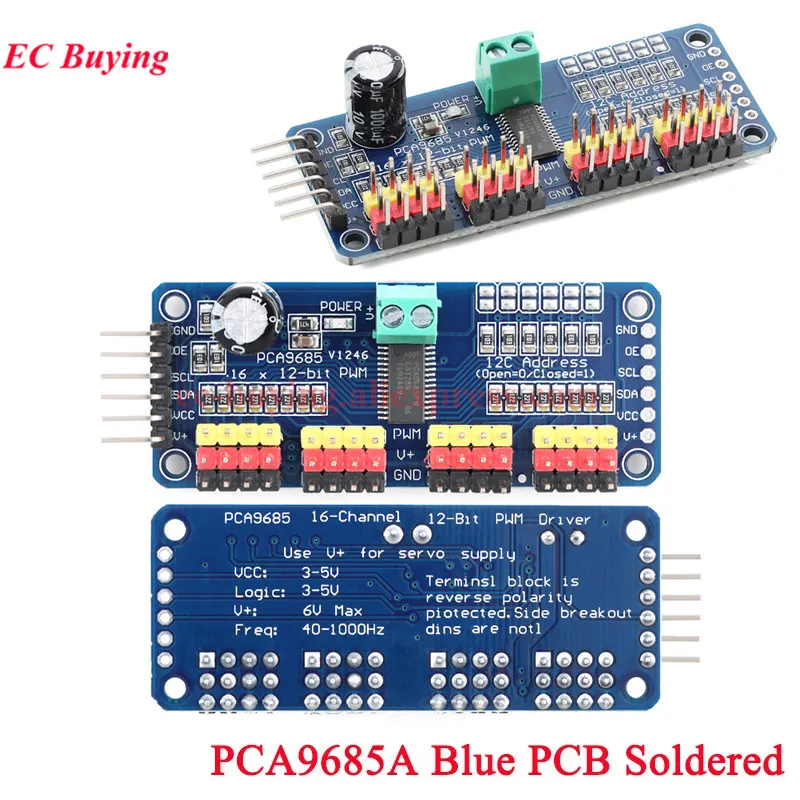

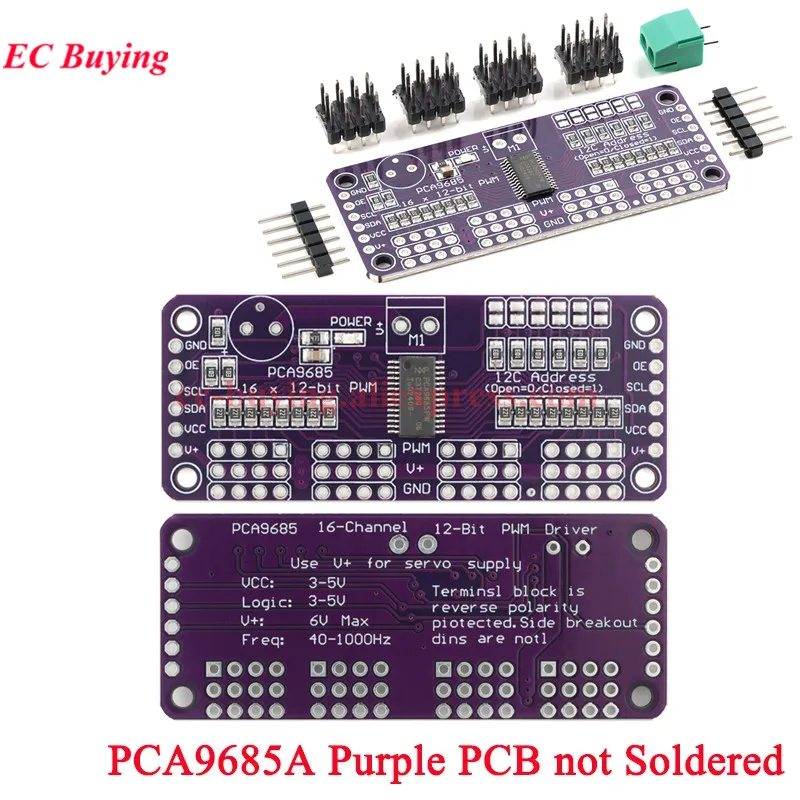

1.El chip PCA9685 está envuelto alrededor del centro de la placa.
2.Terminales de entrada de energía
3.Indicador de potencia verde
4.Es fácil conectar 16 servos a la vez en 4 juegos de conectores de 3 pines (los enchufes del servomotor son ligeramente más anchos que 0,1", por lo que puede colocar 4 pares de conectores de 0,1")
5.Protección contra polaridad inversa para entradas en el bloque de terminales.
6.Diseño en cascada
7.Coloque un condensador grande en la línea V+ (lo necesitará en algunos casos). El voltaje de entrada externo depende de este condensador de 10V1000uf.
8.Coloque una resistencia en serie de 220 ohmios en todas las líneas de salida PWM para protegerlas y poder controlar LED fácilmente.

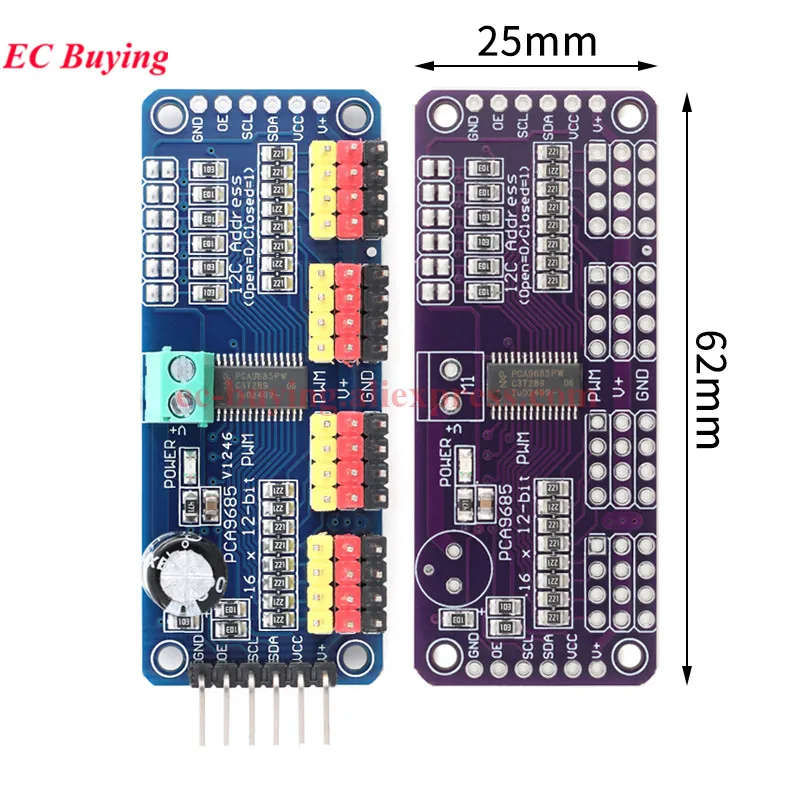

Tamaño del producto: 62,00x25,00x13,00 mm/2,44x0,98x0,51 pulgadas
1.Esta es una comunicación i2c con un controlador PWM incorporado y un reloj.Esto significa que será muy diferente de la serie TLC5940.¡No es necesario seguir enviando señales para ocupar su microcontrolador!
2.Es compatible con 5 V, lo que significa que también puedes controlarlo con un microcontrolador de 3,3 V y conducirlo de forma segura a una salida de 6 V (cuando quieres controlar una luz blanca o azul con un voltaje positivo de más de 3,4 también es posible).
El pin de selección de dirección 3.6 le permite conectar 62 placas de controlador a un único bus i2c para un total de 992 salidas PWM.Eso sería un recurso muy grande.
4. Aproximadamente salidas PWM de frecuencia ajustable de 1,6 Khz
5.Resolución de 12 bits para salidas listas para motores paso a paso, lo que significa resolución de 4us a velocidades de actualización de 60 Hz
6.Salidas push-pull configurables o salidas de circuito abierto
7. Pin de habilitación de salida para desactivar rápidamente todas las salidas
