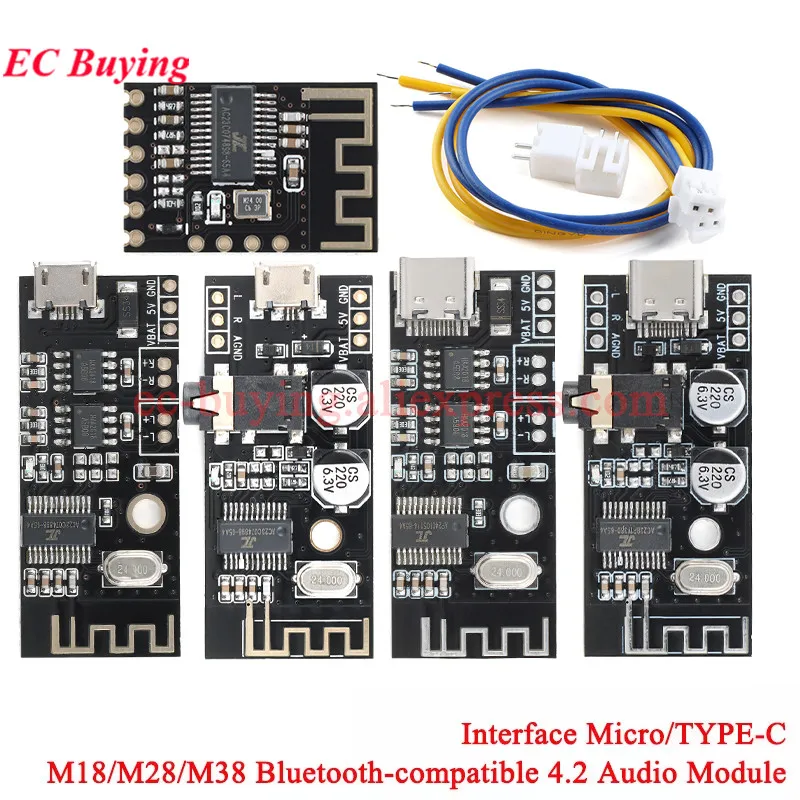

1-10 Uds MH-MX8 inalámbrico Bluetooth-BLE MP3 Placa receptora de Audio módulo PLR BT 4,2 decodificador sin pérdidas alta fidelidad HIFI M18 M28 M38

Introducción del producto:

Este producto M38 para un esquema de diseño compatible con Bluetooth de baja potencia, admite nuevo compatible con Bluetooth 5.0 transmisión, reproducción estéreo sin pérdidas de doble canal, módulo conectado a compatible con Bluetooth, puede lograr rápidamente una transmisión inalámbrica compatible con Bluetooth, muy conveniente.En entornos abiertos, la distancia de conexión compatible con Bluetooth puede ser de hasta 20 metros.

Ampliamente utilizado en una variedad de recepción de audio compatible con Bluetooth, una variedad de modificaciones de audio DIY.

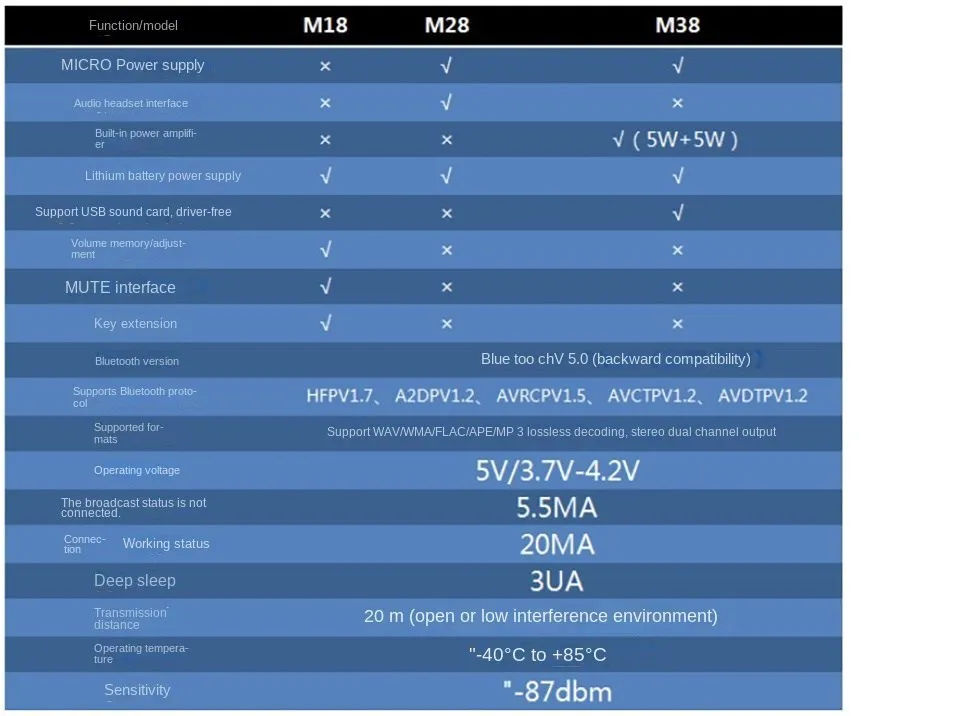

V5.0 compatible con Bluetooth, admite tecnología de conexión trasera automática compatible con Bluetooth, admite decodificación sin pérdidas WAV/WMA/FLAC/APE/MP3, salida estéreo de doble canal.

Después de encender el módulo, el teléfono móvil busca el nombre compatible con Bluetooth XFW-M18/XFW-M28/XFW-M38 y luego reproduce música después de conectar el compatible con Bluetooth.

Indicador azul del módulo:

Cuando el dispositivo compatible con Bluetooth no está conectado, el indicador parpadea rápidamente.

Cuando se conecta la compatibilidad con Bluetooth, la luz indicadora permanece encendida;

Cuando se está reproduciendo el dispositivo compatible con Bluetooth, el indicador parpadea lentamente.

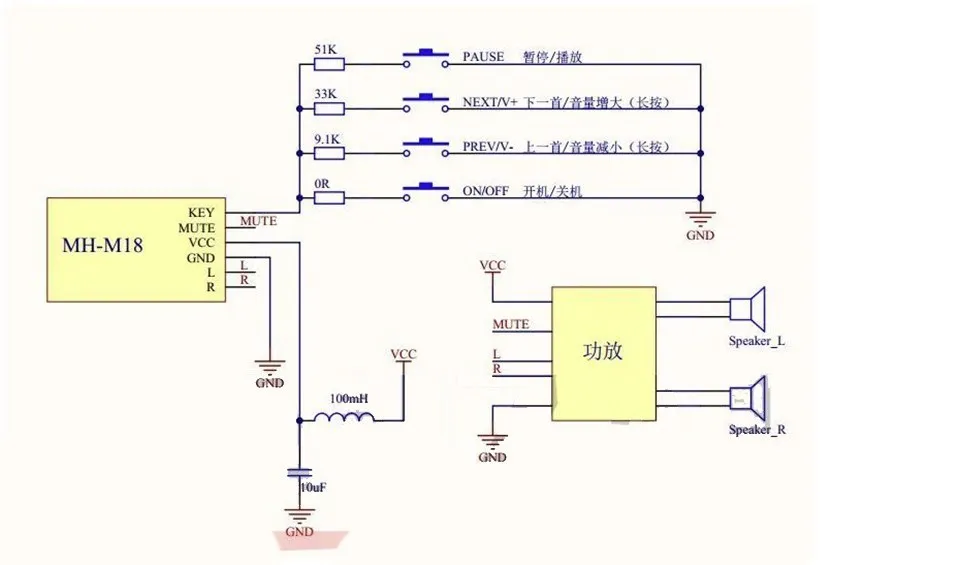

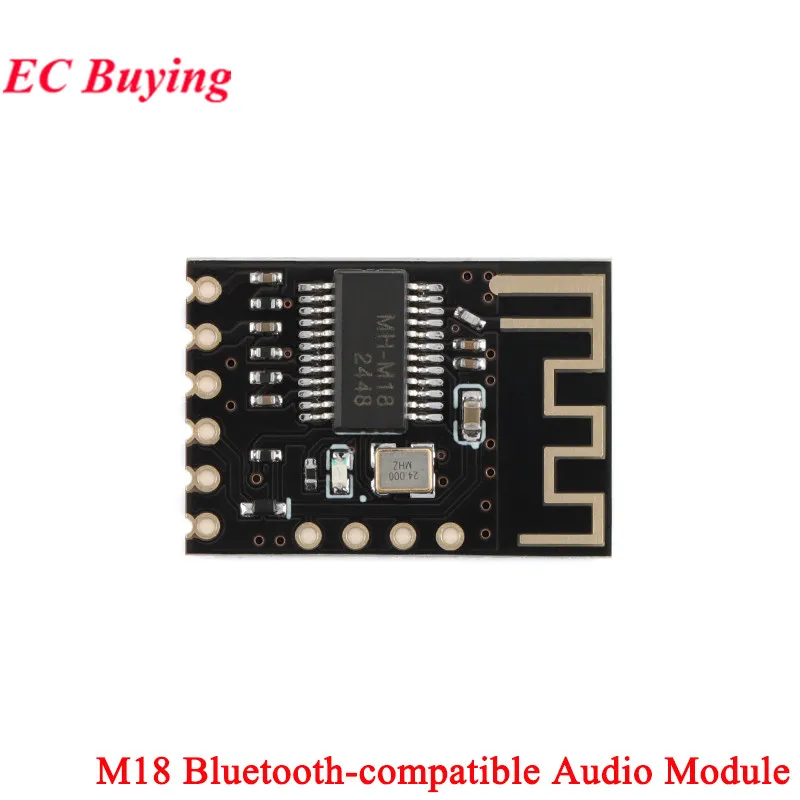

MH-M18

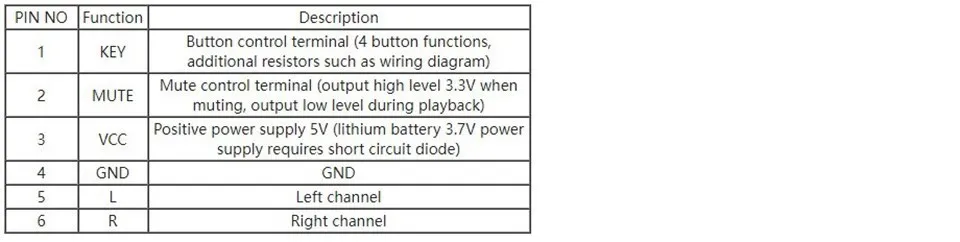

Función/definición de pines

1.La interfaz adopta un proceso de semipujero, que es conveniente para que los clientes lo conecten o suelden directamente a la placa.

2.1.Bluetooth-compatibleVersión V4.2, compatible con Bluetooth-compatibleTecnología de conexión automática, admite decodificación sin pérdidas WAV/WMA/FLAC/APE/MP3, salida estéreo de doble canal.

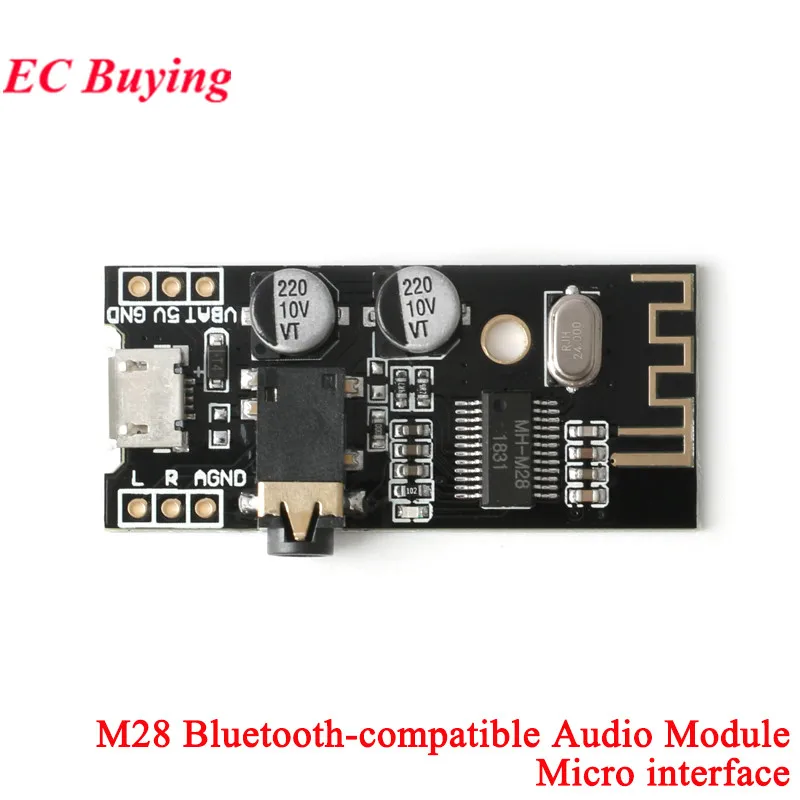

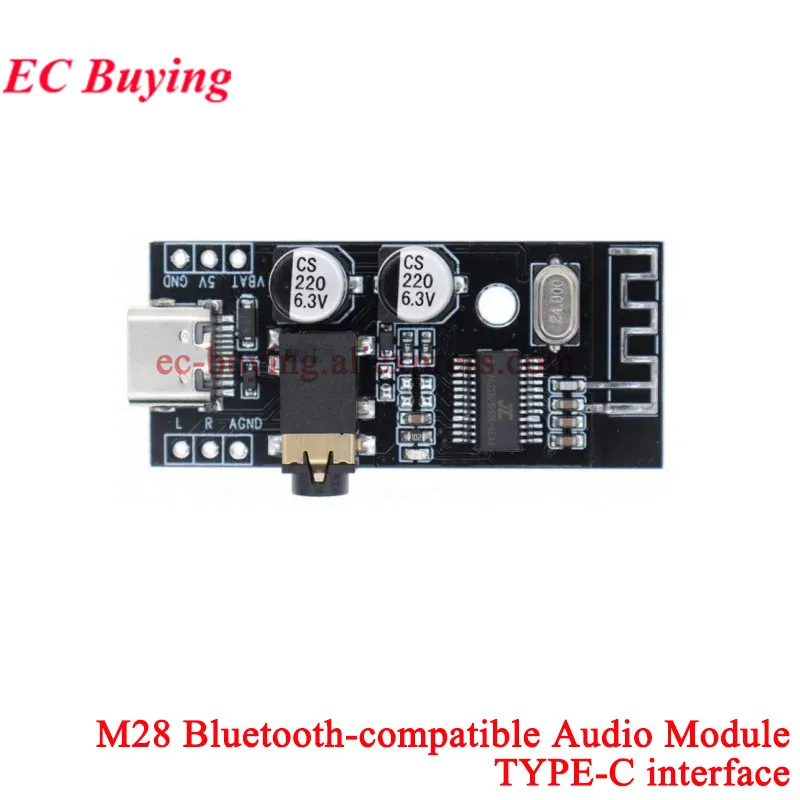

MH-M28

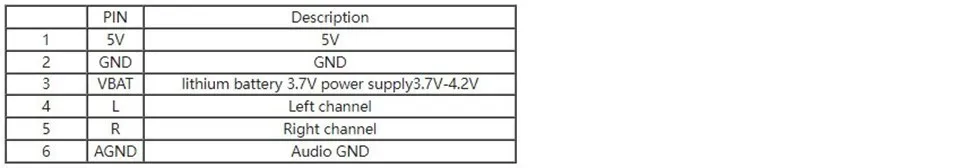

1.Fuente de alimentación: puede usar directamente el cable USB Android TYPE-C de 5 V directamente para la fuente de alimentación, también puede conectarse a una fuente de alimentación de 5 V o a una batería de litio de 3,7 V (como se muestra a continuación).Las interfaces de fuente de alimentación de 5 V y 3,7 V son diferentes.El voltaje de 5 V está conectado a 5 V y GND, y la batería de litio de 3,7 V está conectada a VBAT y GND.

2.Salida de audio: el auricular se puede conectar directamente a la interfaz de audio de 3,5 mm o se puede conectar a la entrada de audio de la placa del amplificador de potencia (la interfaz L/R/AGND como se muestra en la imagen se puede conectar directamente).

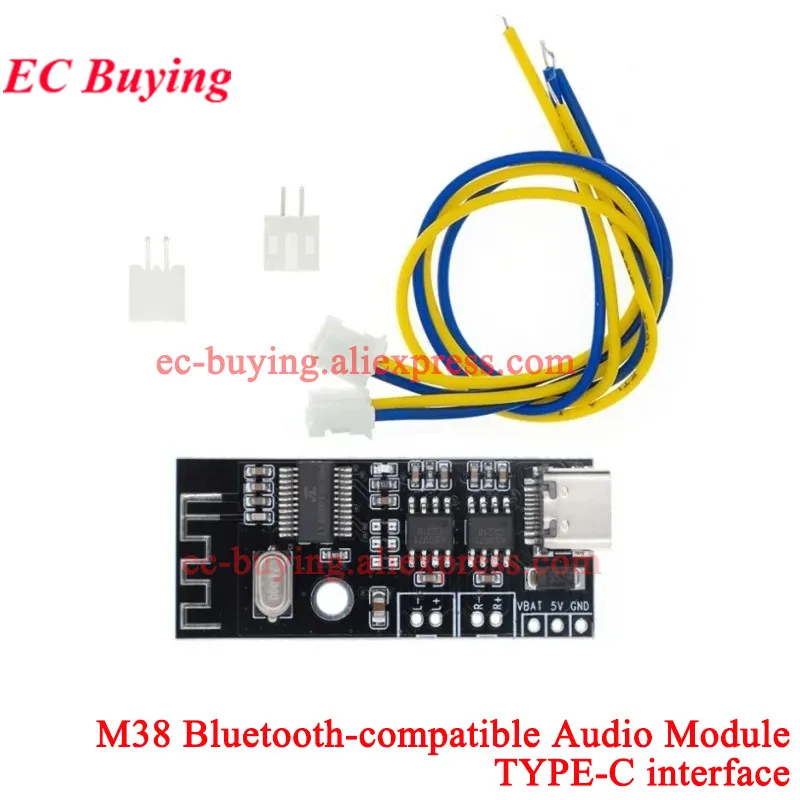

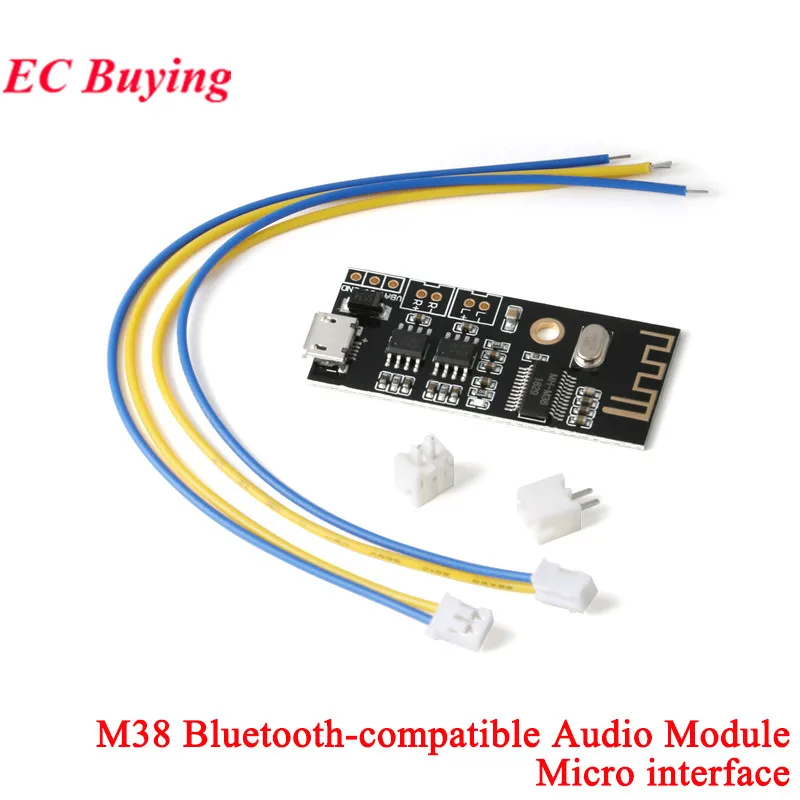

MH-M38

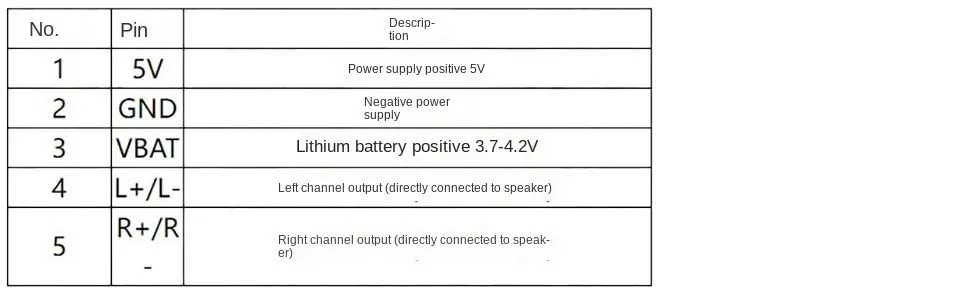

1.Fuente de alimentación: puede usar directamente la línea Android de interfaz TYPE-C de 5 V directamente para la fuente de alimentación, también puede conectarse a una fuente de alimentación de 5 V o a una batería de litio de 3,7 V (como se muestra en la siguiente figura).Las interfaces de fuente de alimentación de 5 V y 3,7 V son diferentes.El 5V está conectado a 5V y GND, y la batería de litio de 3,7V está conectada a VBAT y GND.

Gran corriente de trabajo 5V2A, se recomienda utilizar una fuente de alimentación regulada 5V2A, mejor calidad de sonido.

2.Admite tarjeta de sonido USB, sin unidad (plug and play).Conecte el módulo a la computadora con el cable de datos USB y la computadora podrá reproducir música a través de la salida del amplificador de potencia del módulo.

3.Salida de audio: Salida de señal de audio estéreo de canal izquierdo y derecho, se puede conectar a dos altavoces de 2 a 8 euros, 3-5 W, almacenamiento push con 4 altavoces de 5 W.

4.Este producto tiene un circuito amplificador de potencia dual de 5W, ¡no utilice otro amplificador de potencia!La salida de los dos amplificadores no se puede conectar en paralelo o el electrodo negativo está conectado entre sí, de lo contrario dañará el chip del amplificador.
