Descripción
【Chip RC522】
El MF RC522 se aplica a la lectura y escritura altamente integrada 13.Chip de tarjeta de comunicación sin contacto de 56 MHz, lanzado por la empresa para la aplicación "mesa" de un chip de tarjeta sin contacto de bajo voltaje, bajo costo y tamaño pequeño para leer y escribir, medidores inteligentes y dispositivos portátiles desarrollaron una mejor opción.El MF RC522 utiliza un concepto avanzado de modulación y demodulación completamente integrado en todo tipo de métodos y protocolos de comunicación pasiva sin contacto de 13,56 MHz.Señales de transpondedor compatibles con 14443A.La parte digital para manejar los cuadros ISO14443A y la detección de errores.Además, admite el algoritmo de cifrado CRYPTO1 rápido y validación de terminología para productos.Soporte MFRC522 Para series de comunicaciones sin contacto de alta velocidad, velocidad de transmisión de datos bidireccional de hasta 424 kbit/s.Como nuevos miembros de la serie de tarjetas lectoras de 13,56 MHz de la familia de chips altamente integrada, MF RC522 MF RC500 MF RC530 Existen muchas similitudes, pero también tienen muchas de las características y diferencias.La comunicación entre él y el modo SPI del host ayuda a reducir el volumen estrecho de la placa PCB de conexión y reducir los costos.
【Módulo RFID】
El módulo MF522-AN es el lector de tarjetas de circuito de diseño de chip MFRC5222 original, fácil de usar, de bajo costo y se aplica al desarrollo de equipos de usuario, al lector y al desarrollo de aplicaciones avanzadas, la necesidad de diseño/producción de terminales de tarjetas RF del usuario..Este módulo se puede cargar directamente en los distintos moldes lectores.Utiliza un voltaje de 3,3 V, a través de la interfaz SPI, unas pocas líneas simples directamente con cualquier comunicación conectada a la placa base de la CPU del usuario pueden garantizar que el módulo funcione estable y confiable, lector de tarjetas a distancia;
【Parámetros eléctricos】
Corriente de funcionamiento: 13-26 mA/CC 3,3 V
Corriente inactiva: 10-13 mA/CC 3,3 V
Corriente de sueño: 80uA
Corriente máxima: 30mA
Frecuencia operativa: 13,56 MHz
Características físicas del producto: tamaño: 40 mm × 60 mm
Temperatura de funcionamiento ambiental: -20-80 grados Celsius
Temperatura de almacenamiento ambiental: -40-85 grados Celsius
Humedad relativa: humedad relativa 5% -95%
Interfaz del módulo Parámetro SPI
Velocidad de transferencia de datos: máximo 10 Mbit/s

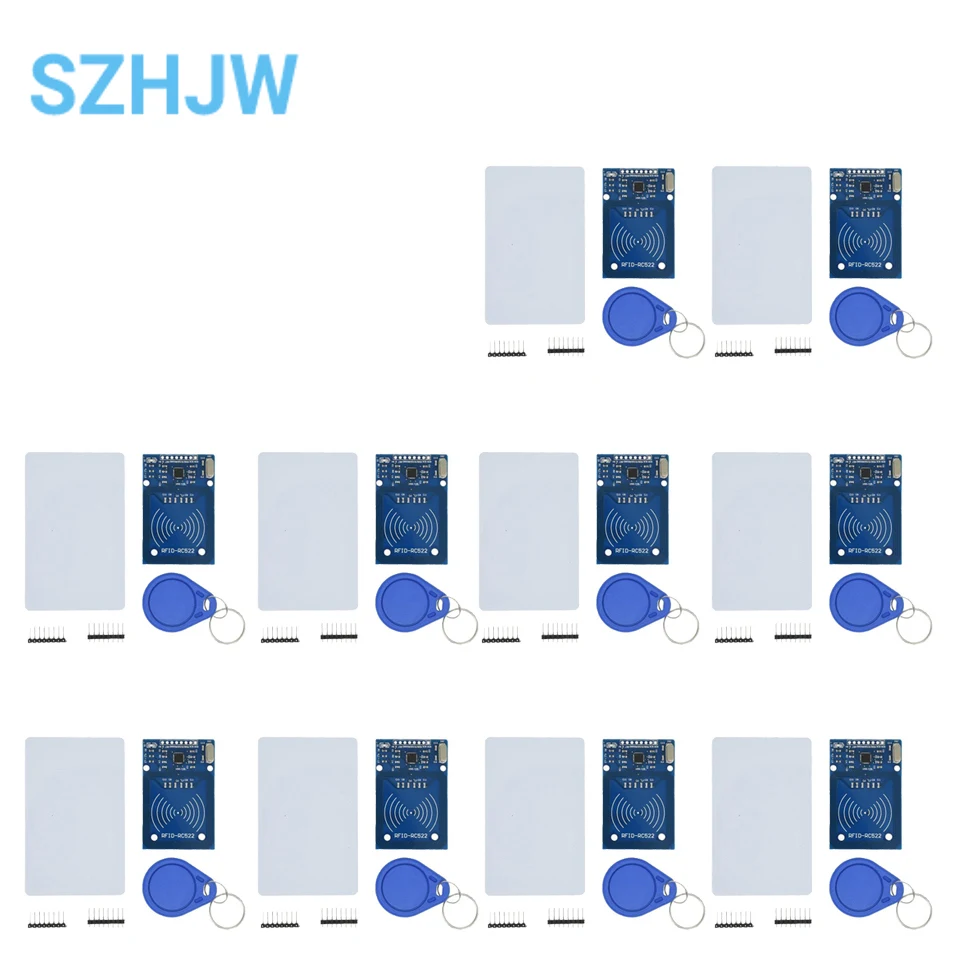

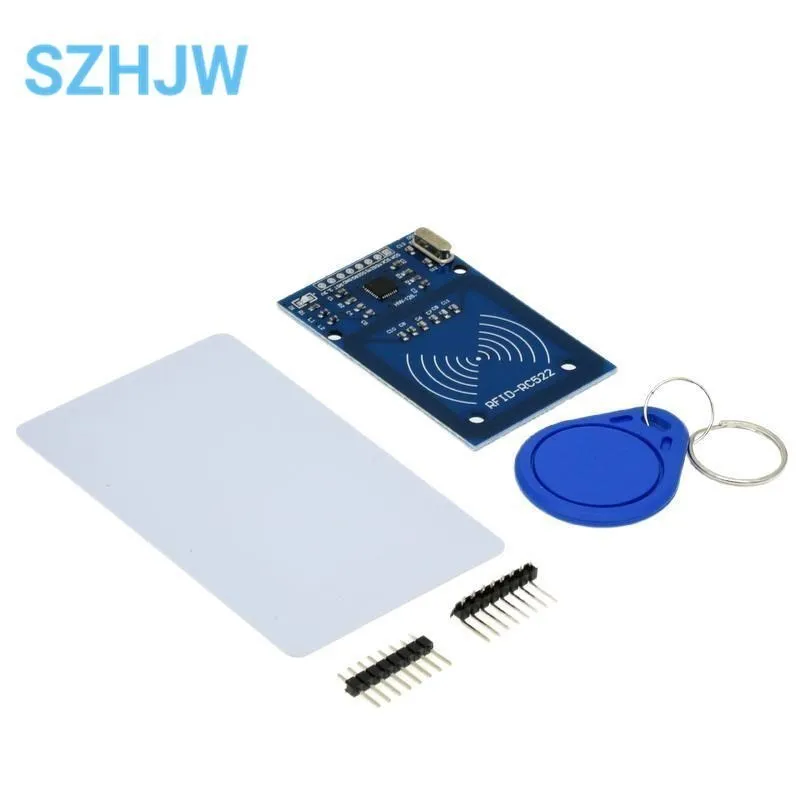

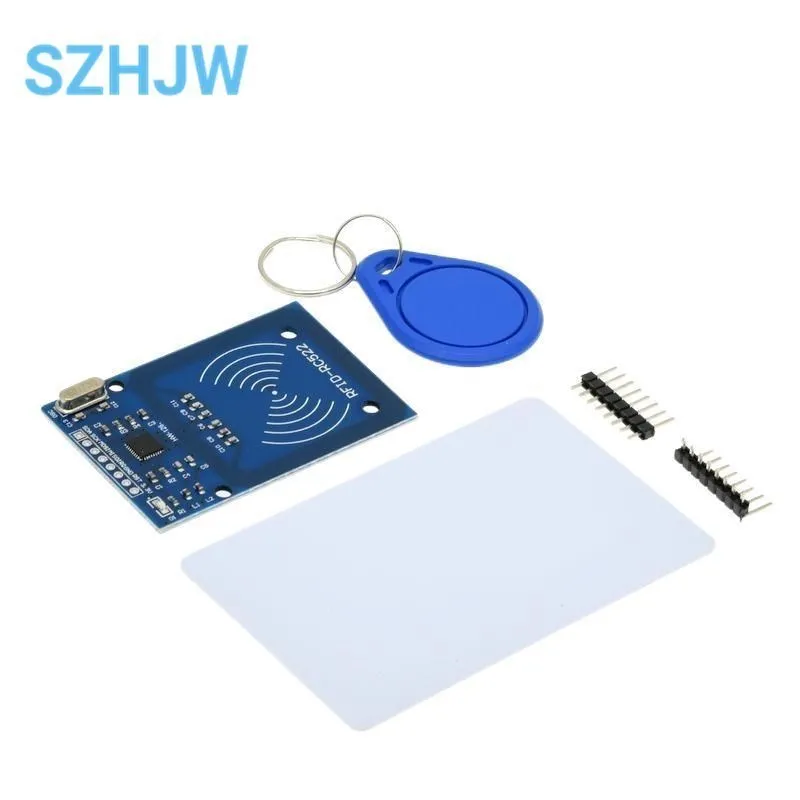

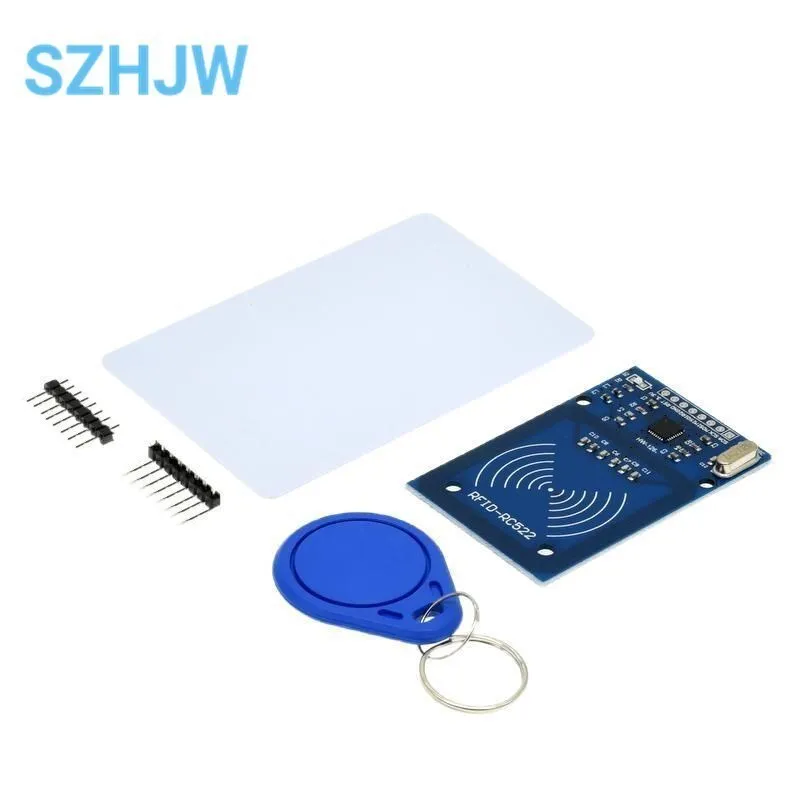

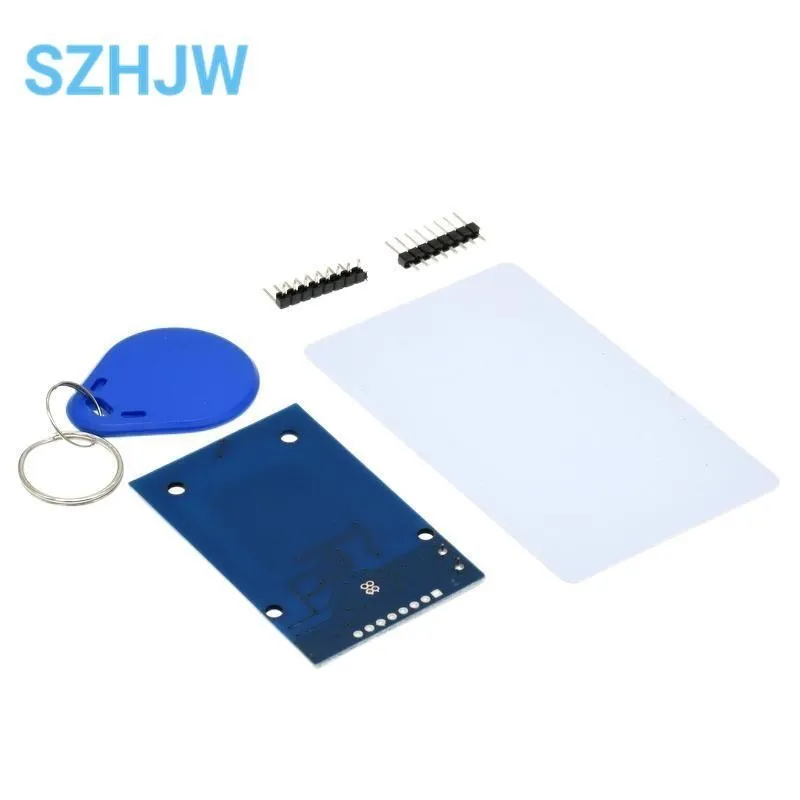

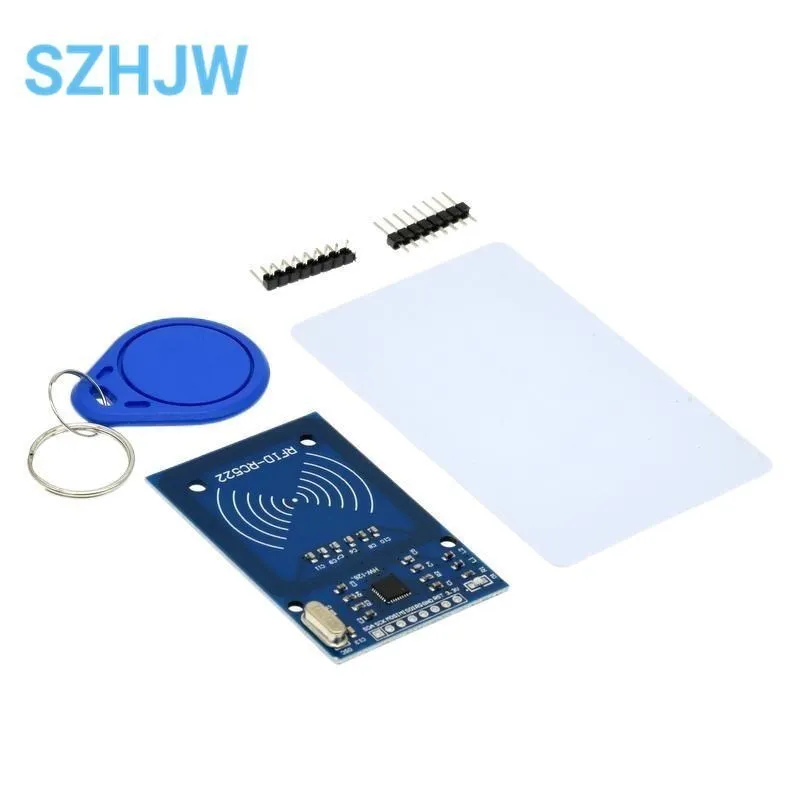

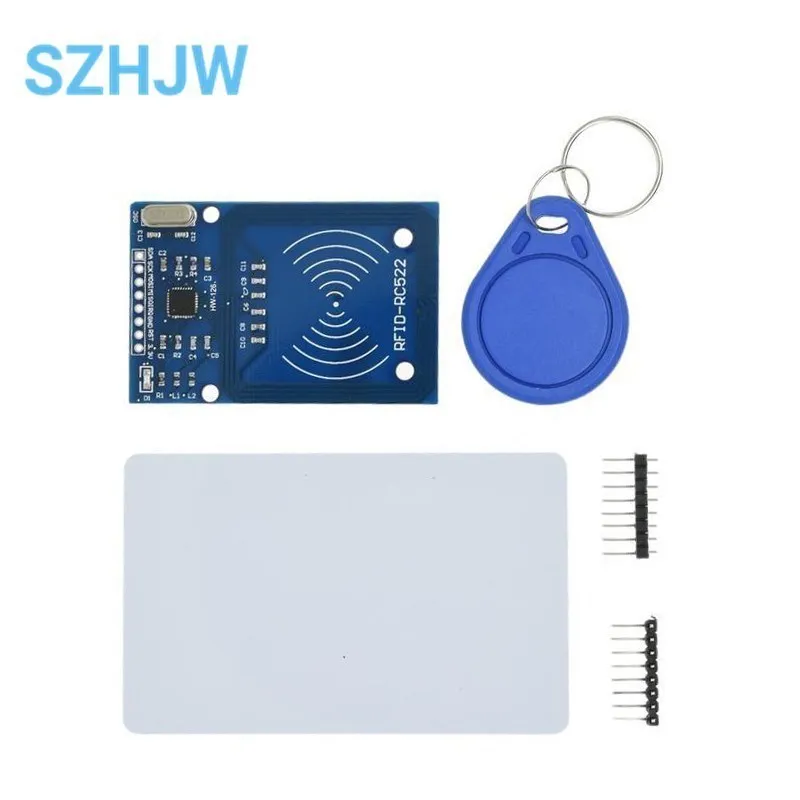

Lista de envío:
1xa módulo RFID-RC522
1x la tarjeta en blanco estándar S50
1 tarjeta S50 con forma especial (como se muestra en la forma del llavero)
1xFila recta y curva de pasador del artículo
