Descripción del producto:

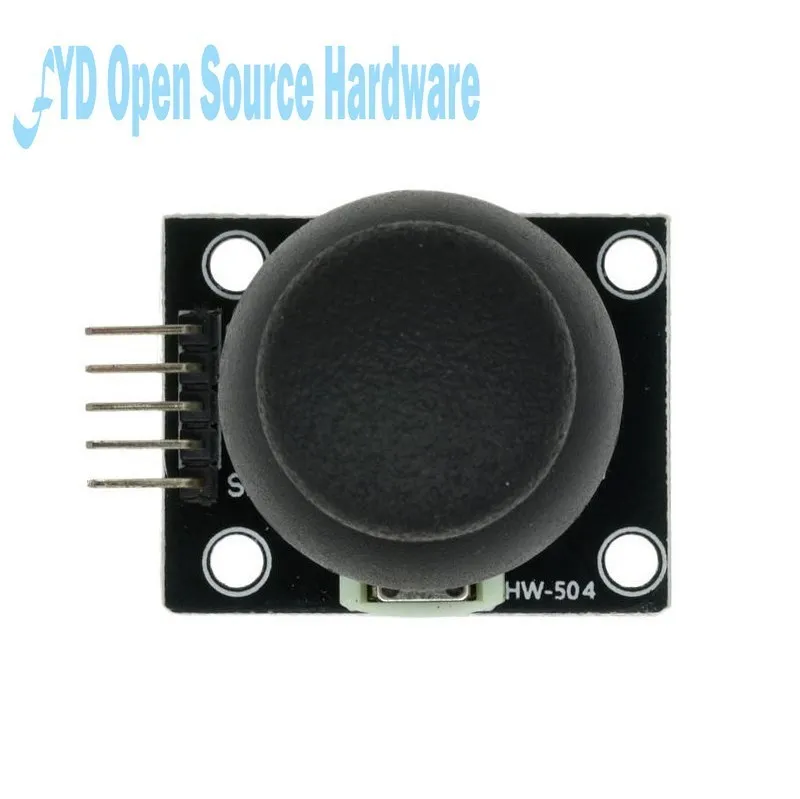

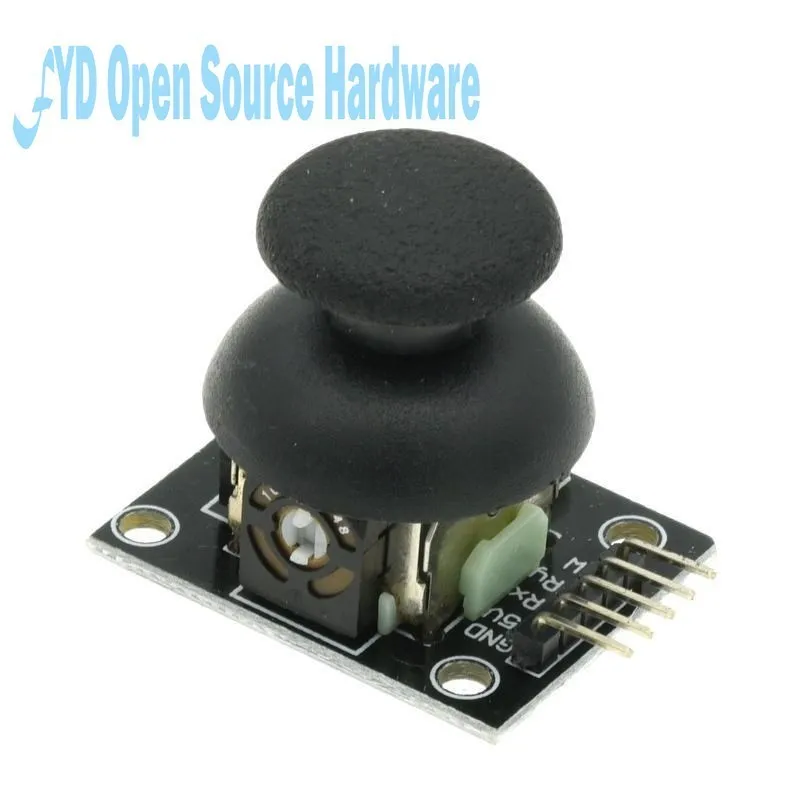

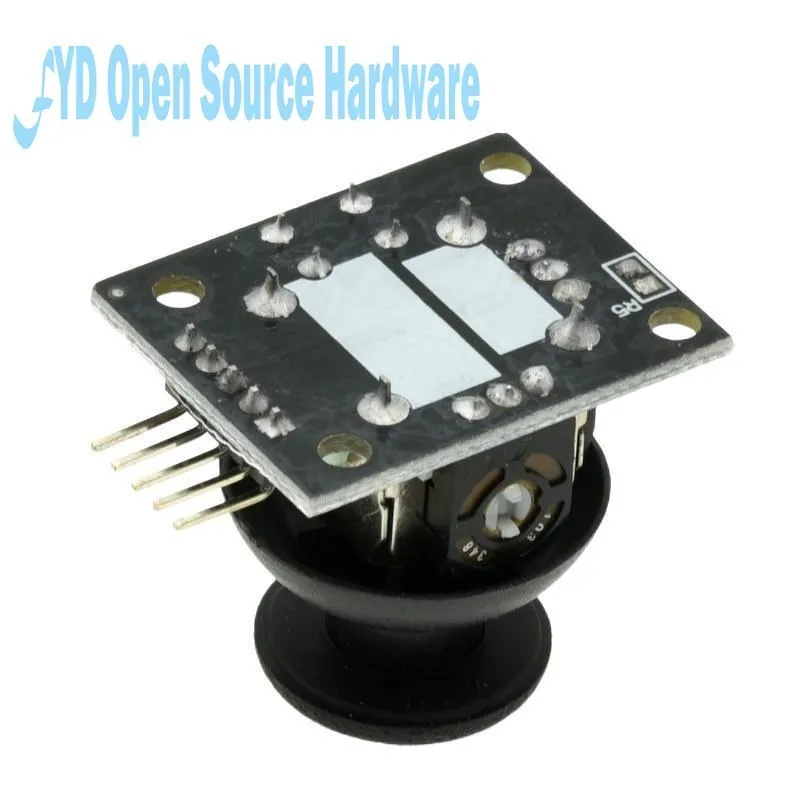

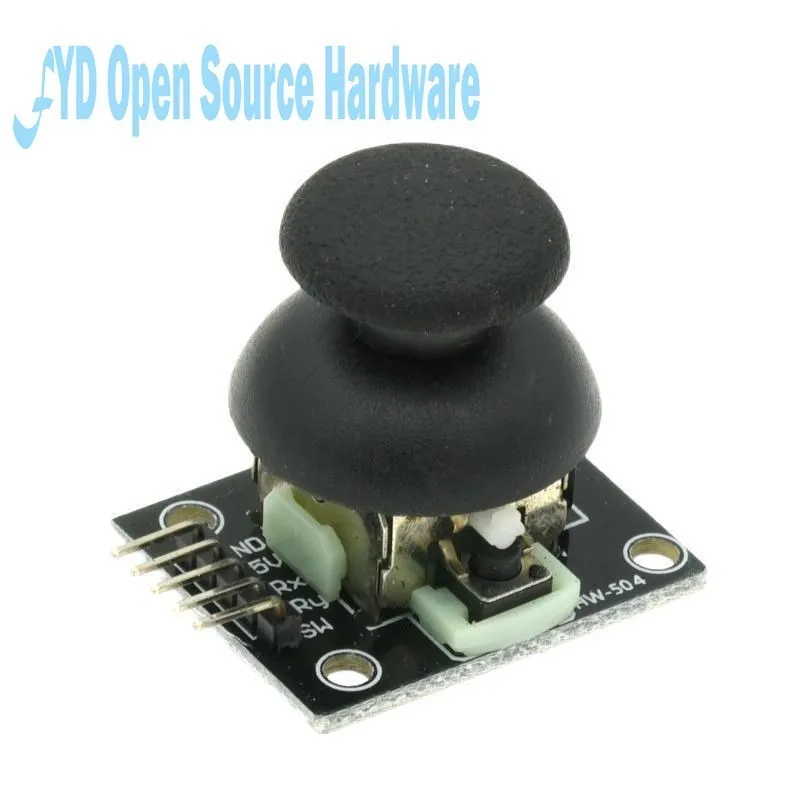

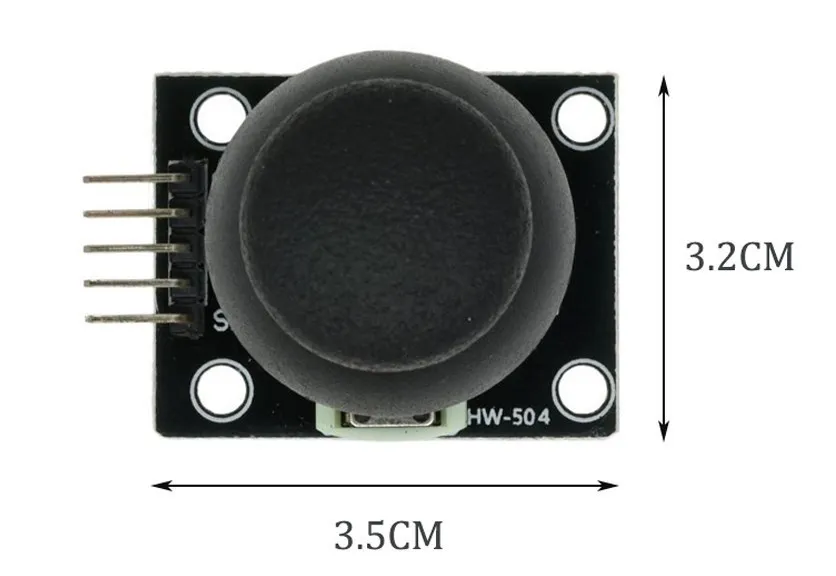

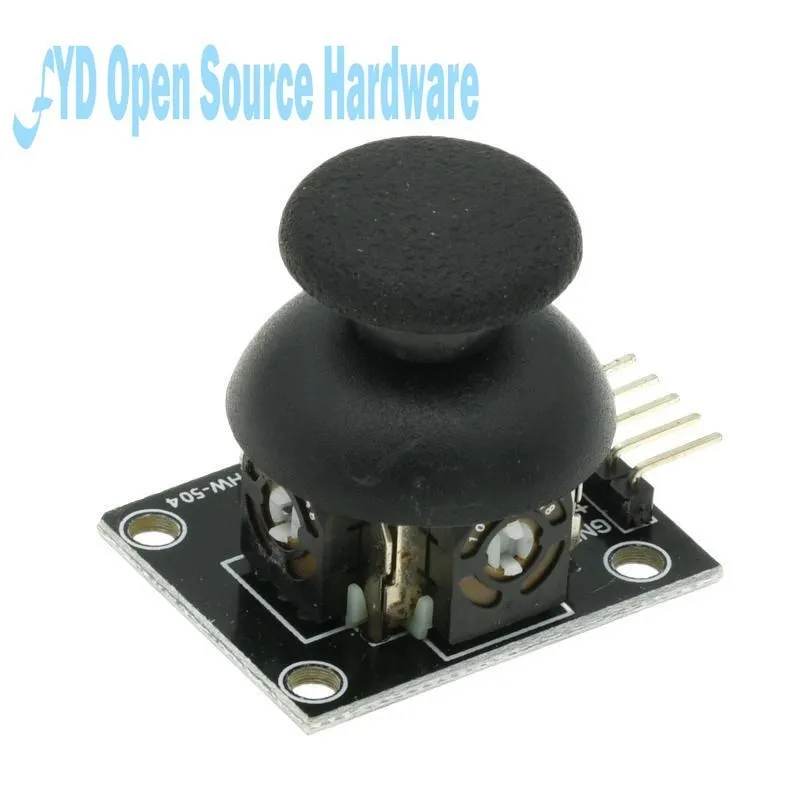

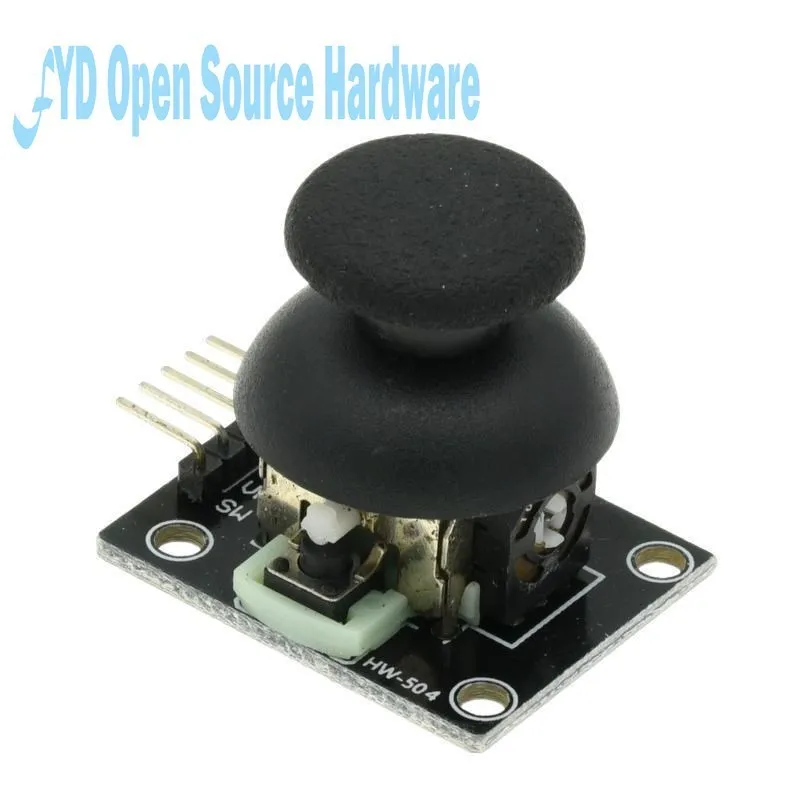

Módulo sensor de joystick de llave de dos ejes mediante el uso de un potenciómetro basculante PS2, con (X, Y) salida analógica de 2 ejes, (Z) salida digital de 1 botón.Con la placa de expansión del sensor Arduino se puede producir control remoto y otros trabajos interactivos.Además, este producto para permitir a los clientes más fácilmente con la placa de expansión arduino y otras interfaces estándar, en el diseño de los ejes X, Y, Z del circuito hay cables separados, el usuario puede usar ARDUINO especial de 3 pines La línea realmente se conecta a la placa de expansión.
Rendimiento del producto:
1.Rango de voltaje de entrada: CC 3,3 V a 5 V
2.Señal de salida: el módulo de salida analógica bidireccional especial y una interfaz de salida digital, el valor de salida correspondiente al desplazamiento biaxial (X, Y), el tipo de analógico; Teclas que el usuario presiona el eje Z. Su tipo es interruptor digital.
3.El controlador Arduino se puede programar, el enchufe de la placa de expansión del sensor, completo con trabajos interactivos remotos creativos.
4.El joystick cruzado es una resistencia bidireccional de 10K, con el balancín en diferentes direcciones, la resistencia del grifo con el cambio.Este módulo utiliza una fuente de alimentación de 5 V, el estado original de voltaje de lectura X, Y de 2.Aproximadamente 5 V, cuando se presiona con la dirección de la flecha, el valor del voltaje de lectura aumenta con un máximo de 5 V;flechas en la dirección opuesta a presionar, lea el voltaje disminuye, el mínimo es 0V.
Programa de prueba:
Int JoyStick_X=0; //x
Int JoyStick_Y=1; // y
Int JoyStick_Z=3; // clave
Configuración de voz () {pinMode (JoyStick_X, ENTRADA);
PinMode (JoyStick_Y, ENTRADA);
PinMode (JoyStick_Z, ENTRADA);
Serial.start (9600); // 9600 bps}
Y=analogRead (JoyStick_Y); z=digitalRead (JoyStick_Z); bucle vacío () {int x, y, z;
Serial.print (x, DEC); Serial.print ( ",");
Serial.print (y, DEC); Serial.print ( ",");
Serial.println (z, DEC);
