Descripción
1.1 Conocimiento básico (muy importante):
TXD: Transmisor, que generalmente representa su propio transmisor.Para una comunicación normal, se debe conectar al RXD de otro dispositivo.
RXD: Receptor, que generalmente representa su propio receptor.Para una comunicación normal, se debe conectar al TXD de otro dispositivo.
1.3 Características del producto:

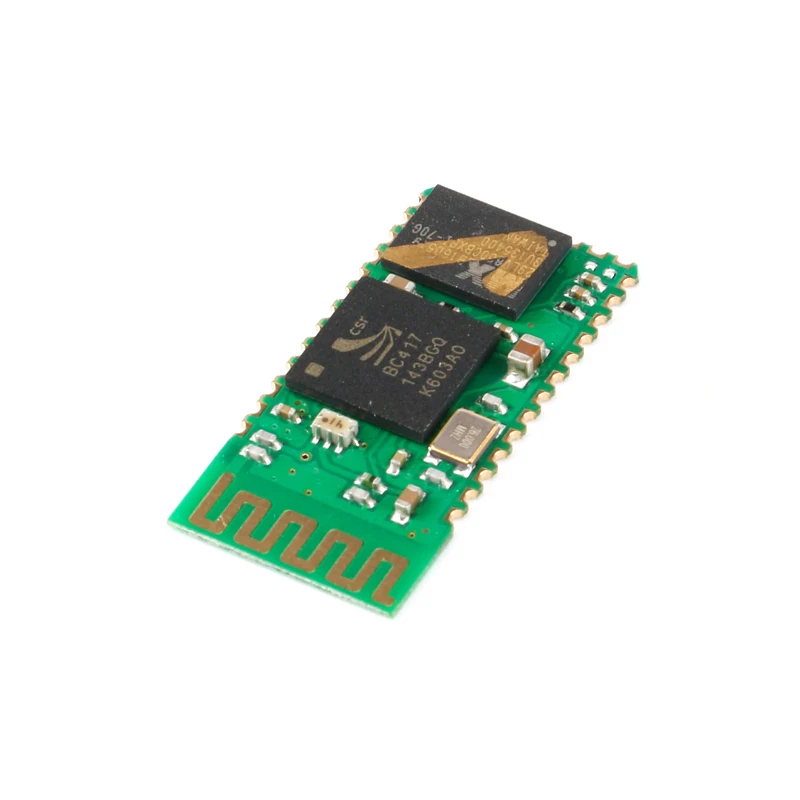

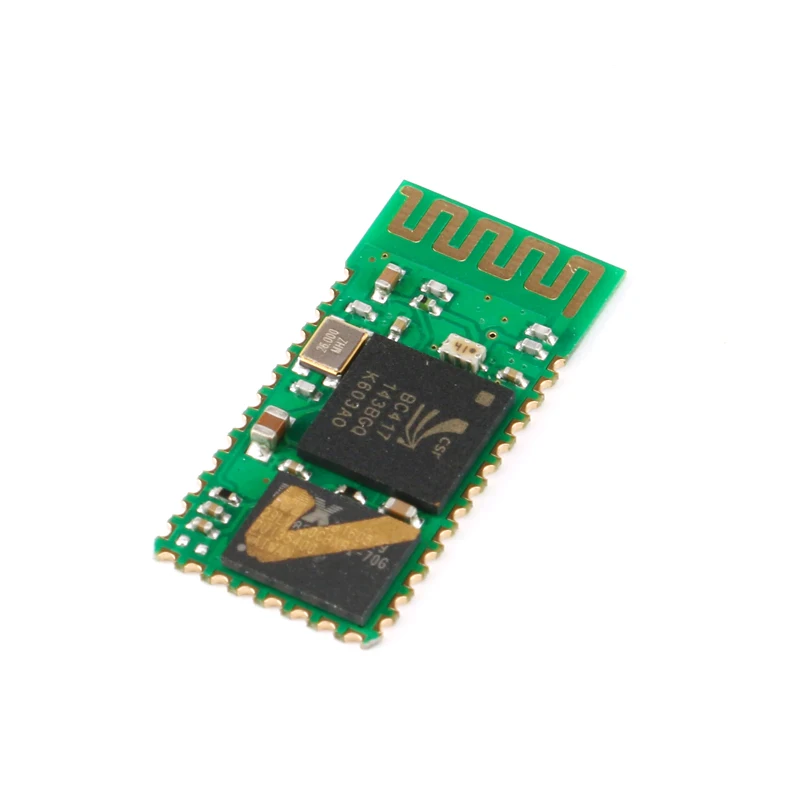

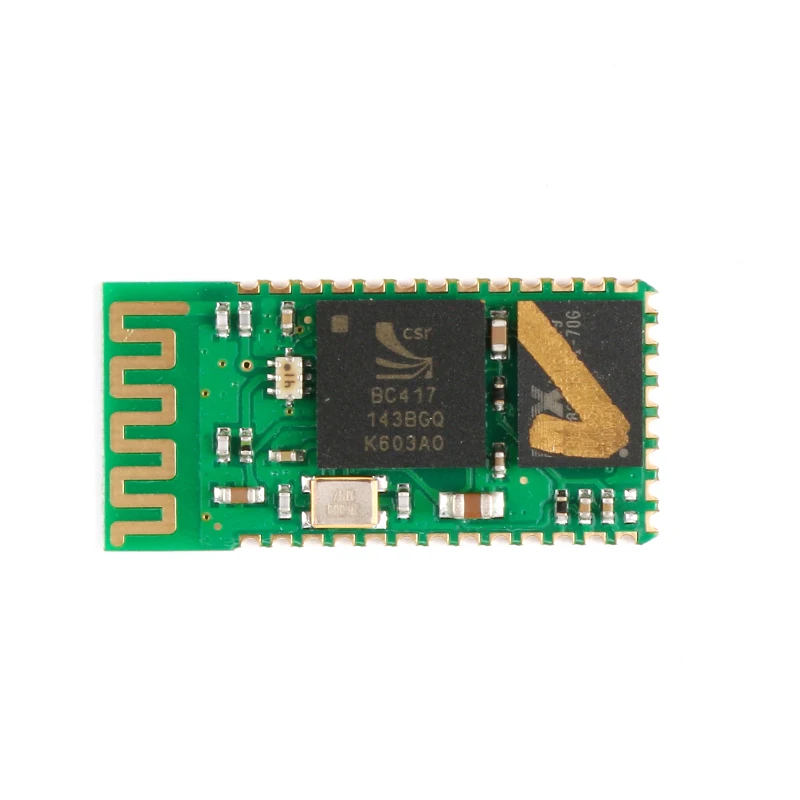

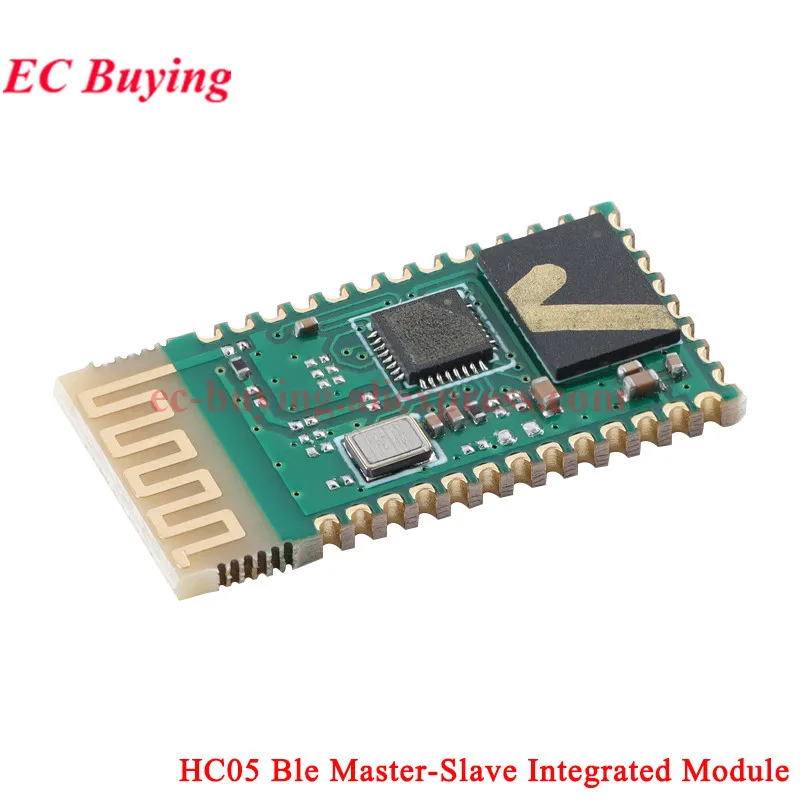

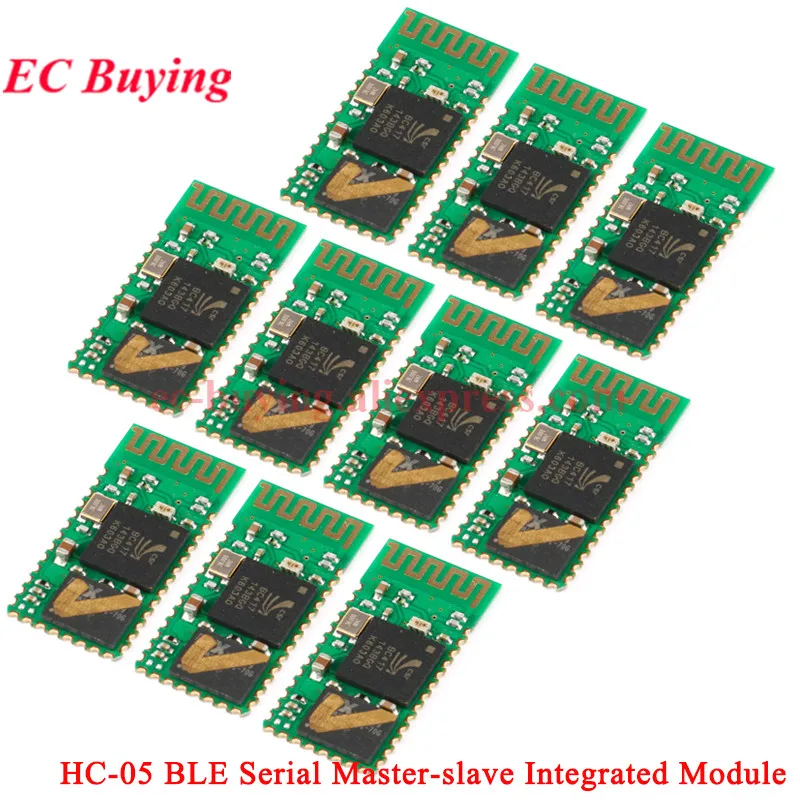

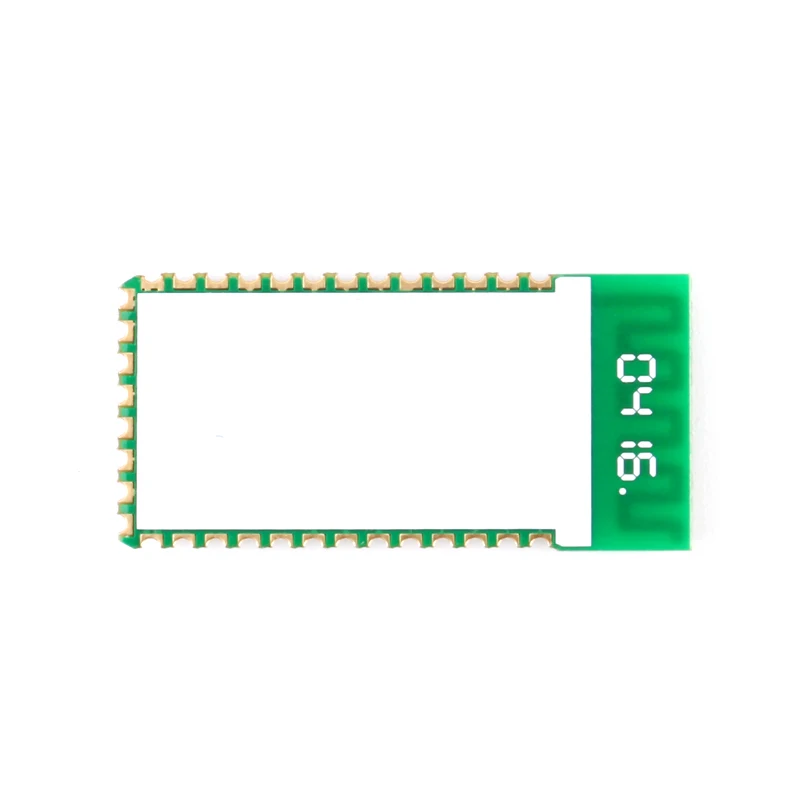

1.El módulo central utiliza el módulo esclavo HC-05.Las interfaces de salida incluyen VCC, GND, TXD, RXD, clavijas y un pin de estado de conexión (STATE) compatible con Bluetooth.Salida baja cuando no está conectado, salida alta cuando está conectado.
2.Los LED indican el estado de la conexión compatible con Bluetooth: el parpadeo rápido indica que no hay conexión compatible con Bluetooth, el parpadeo lento indica el modo AT y el parpadeo doble indica que la compatibilidad con Bluetooth está conectada y el puerto está abierto.
3.El zócalo tiene un diodo de protección de conexión inversa con un LDO de 3,3 V.El voltaje de entrada es de 3,6 ~ 6 V.La corriente es de aproximadamente 30 mA cuando no se empareja y aproximadamente 10 mA después del emparejamiento.¡El voltaje de entrada no debe exceder los 7V!
4.El nivel de la interfaz es de 3,3 V, lo que permite la conexión directa a varios microcontroladores (51, AVR, PIC, ARM, MSP430, etc.).¡Los microcontroladores de 5 V también se pueden conectar directamente sin MAX232 y no se pueden conectar a través de un MAX232!
5.La distancia efectiva en terreno abierto es de 10 metros (NIVEL de potencia CLASE).2) Son posibles conexiones superiores a 10 metros, pero no se garantiza la calidad de la conexión a esta distancia.
6.Después del emparejamiento, funciona como un puerto serie full-duplex.No se requiere conocimientos de protocolo compatible con Bluetooth.Admite 8 bits de datos, 1 bit de parada y un formato de comunicación configurable por paridad, que es el formato de comunicación de uso común.Otros formatos no son compatibles.
7.Los parámetros se pueden configurar y consultar información tirando del pin 34 de alto.
8.Puede cambiar al modo maestro o esclavo a través de comandos AT y conectarse a dispositivos específicos a través de comandos AT.
9.Admite velocidades en baudios estándar de 4800 bps a 1382400 bps.
1.4 Aplicaciones del producto: Después del emparejamiento, se puede utilizar como puerto serie de velocidad de transmisión fija.Por lo tanto, cualquier dispositivo serie con un formato de comunicación "velocidad en baudios fija, 8 bits de datos, sin paridad" puede reemplazar directamente el puerto serie cableado original sin modificar el programa.Las aplicaciones incluyen adquisición de datos, automóviles inteligentes, impresoras en serie y control de pantallas de matriz de puntos para exteriores.
Emparejamiento con una computadora: Adecuado para la comunicación entre una computadora y el dispositivo a través del puerto serie compatible con Bluetooth. El uso es el mismo que con un puerto serie. Emparejamiento con un teléfono móvil: Adecuado para la comunicación entre un teléfono móvil y el dispositivo a través del puerto serie compatible con Bluetooth. El uso es el mismo que con un puerto serie. Emparejamiento con un host compatible con Bluetooth: adecuado para la comunicación directa entre dos dispositivos a través del puerto serie compatible con Bluetooth, como entre microcontroladores o entre puertos serie con cable y microcontroladores. El uso es el mismo que con un puerto serie.
