Descripción
Características:
Regulador de voltaje de 1.2.8 V: proporcione los 2,8 V necesarios para el sensor.
2.Medición de nivel I2C: proporciona cambio de nivel lógico de 2,8 V a VCC.
3.Módulo tres en uno/transmisor de infrarrojos/sensor de distancia/sensor de luz ambiental: distancia de medición de hasta 10 cm, reconocimiento de gestos, I2C inter.
4.Dos GPIO programables: diseño claro de la placa del sensor.
Descripción:
1.VIN Esta es la conexión de alimentación principal de 2,7 V a 5,5 V. Los cambiadores de nivel SCL y SDA elevan la línea I2C hasta este nivel.
2.GND Conexión a tierra (0 V).Su fuente de control I2C también debe compartir un terreno común con esta placa.
3.Línea de datos I2C con conversión de nivel SDA / SDI / SDO, ALTO es VIN, BAJO es 0 V.
4.Línea de reloj I2C con cambio de nivel SCL/SPC, ALTO es VIN, BAJO es 0 V.
5.GPIO0 / CE Este pin está configurado como el chip habilita la entrada cuando el VL6180X está encendido.La placa lo eleva a VDD de forma predeterminada para habilitar el sensor.Conduzca este pin hacia abajo para poner el sensor en modo de espera de hardware.Después de encender el VL6180X, este pin se puede reconfigurar como una salida de interrupción programable (nivel lógico VDD).Esta entrada/salida no está desplazada por nivel.
6. Salida de interrupción programable GPIO1 (nivel lógico VDD).En el estado de espera del hardware, el VL6180X también lleva este pin a un nivel bajo.Esta salida no cambia de nivel.
Especificaciones:
Color: azul

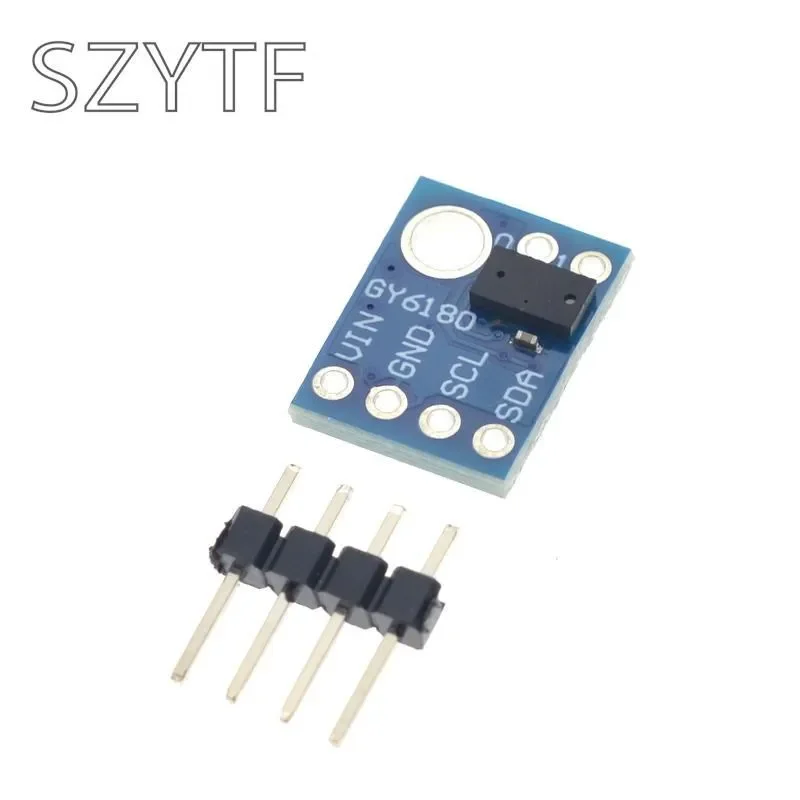

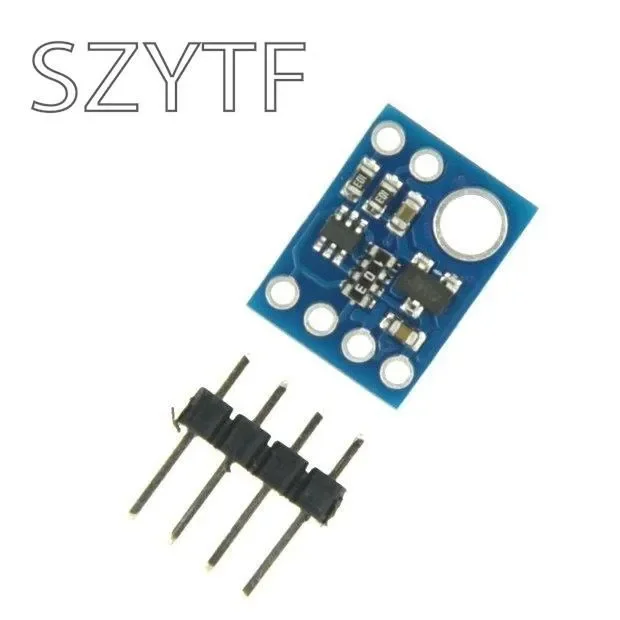

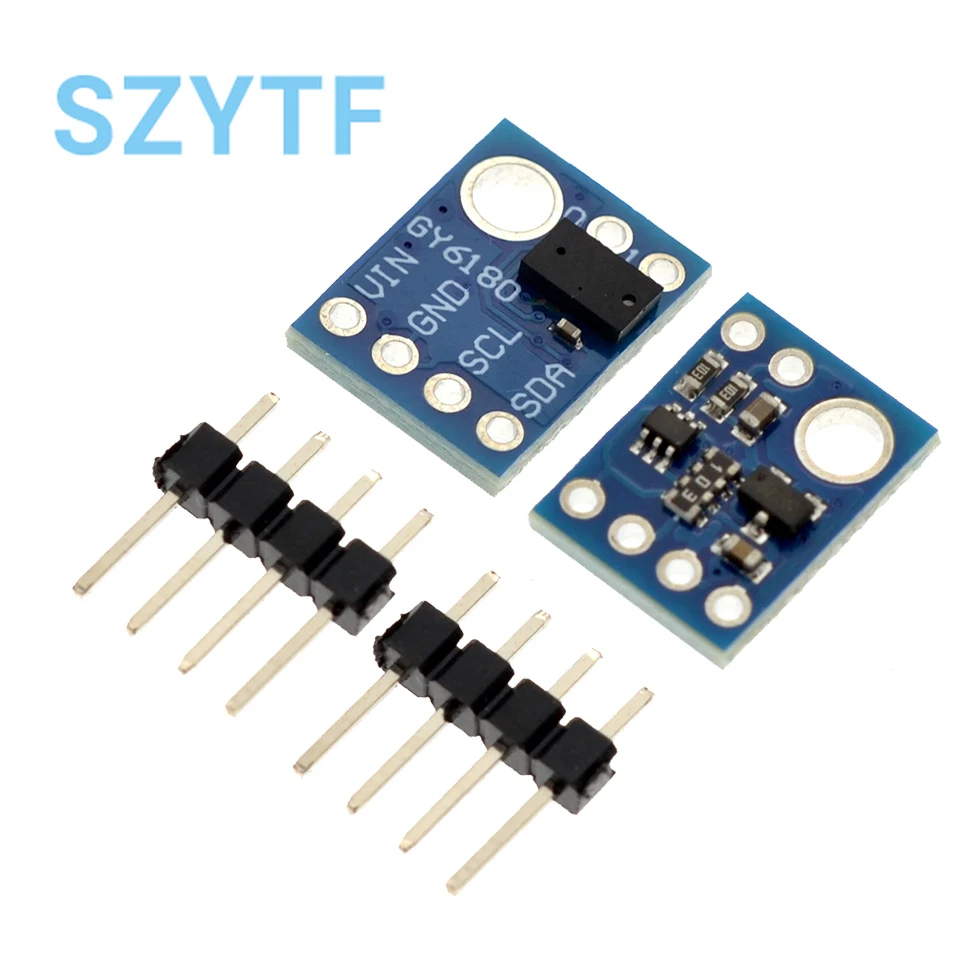

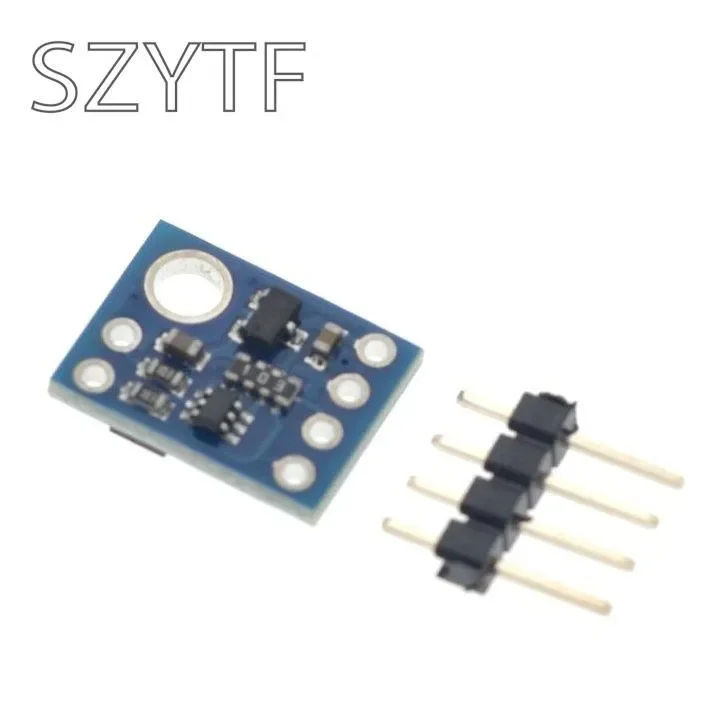

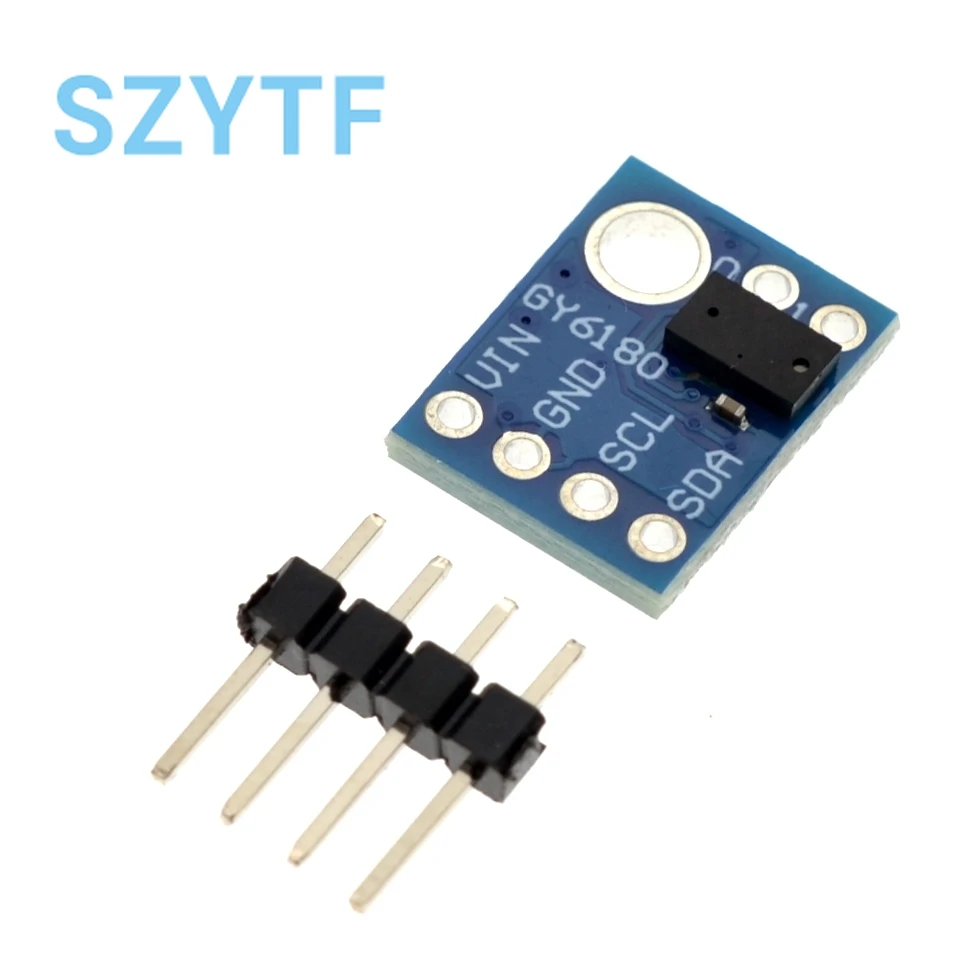

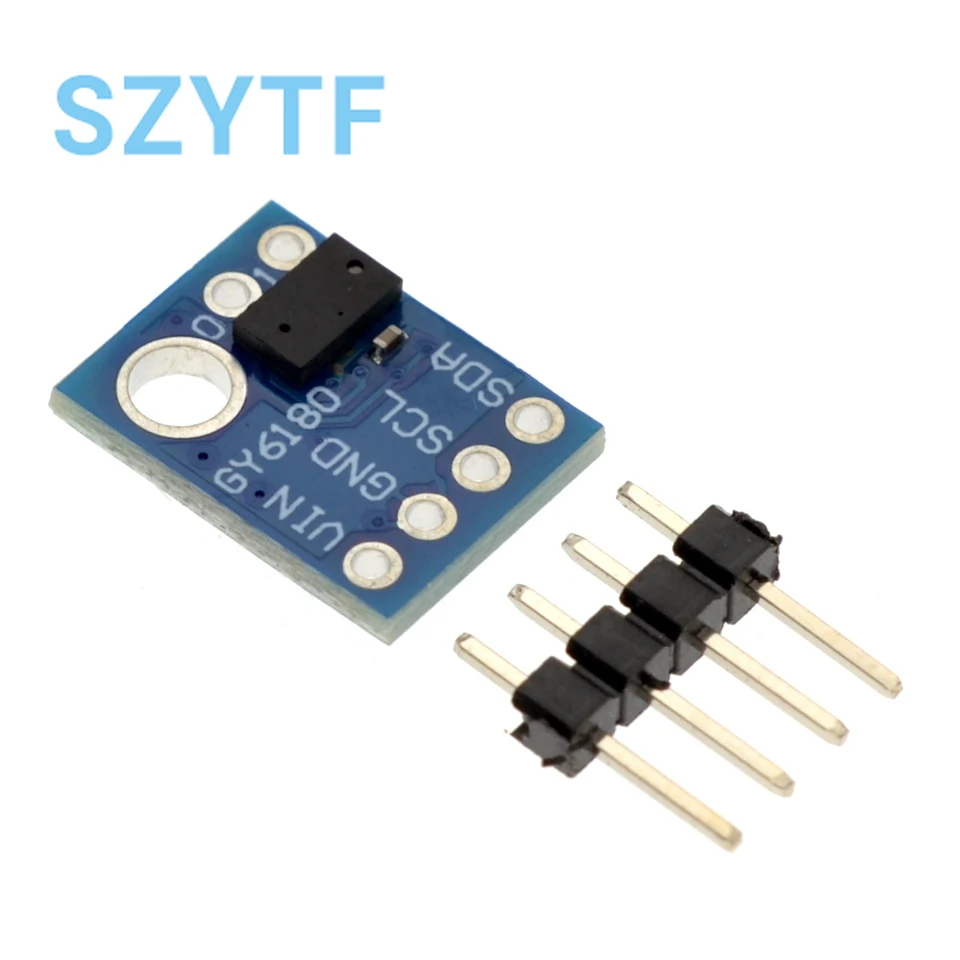

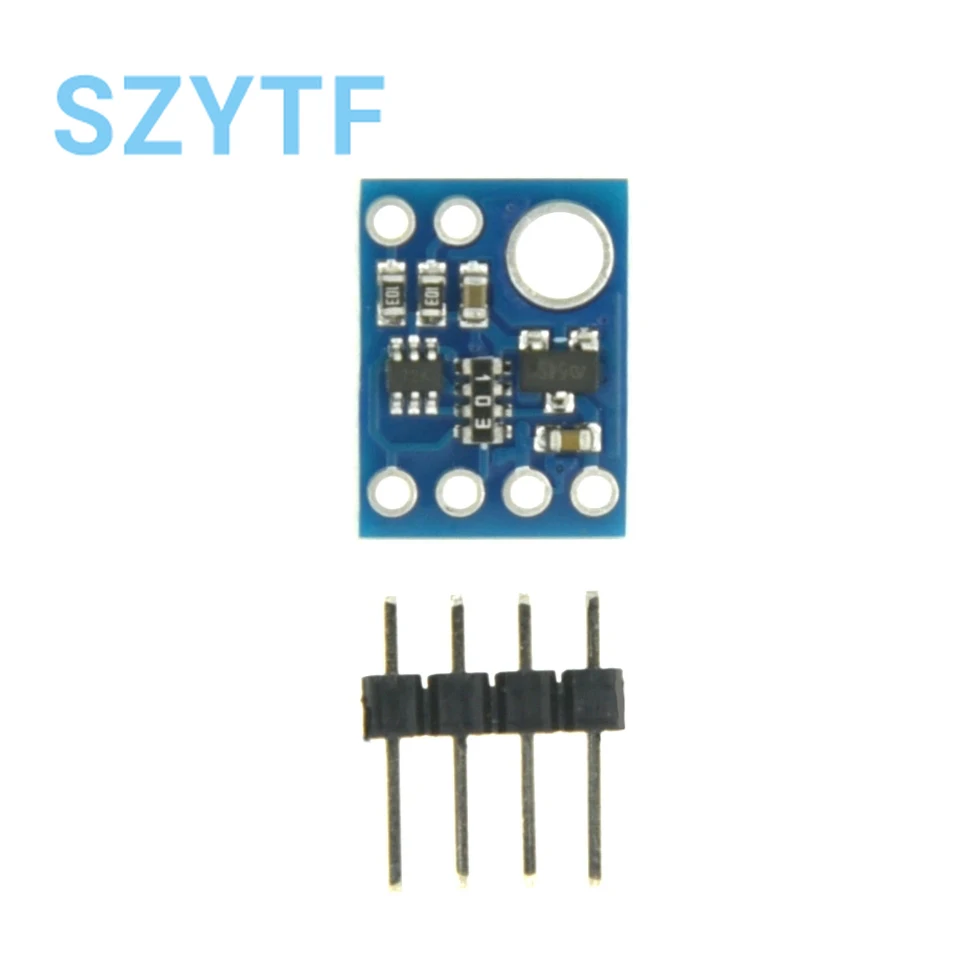

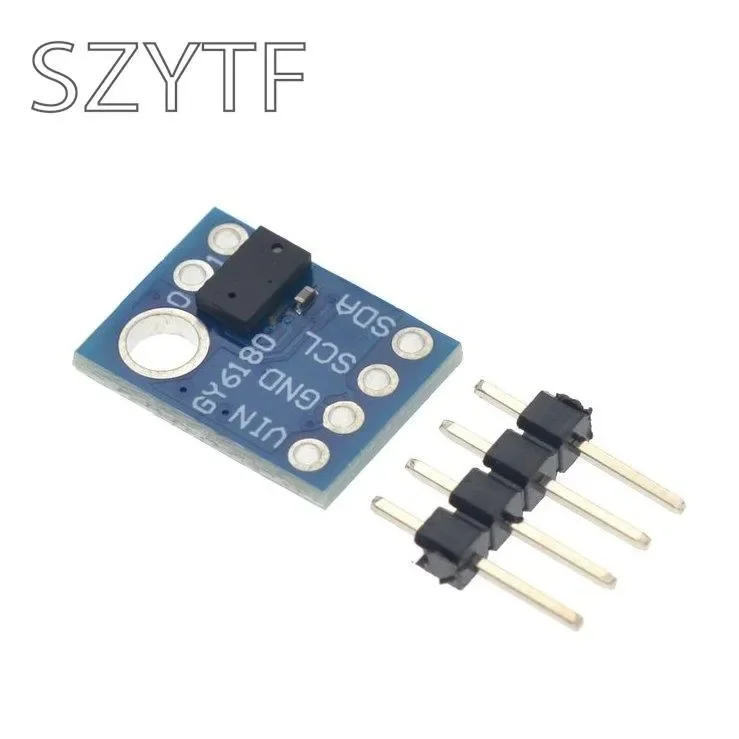

Modelo: VL6180X
Función: distancia de medición de hasta 10 cm, reconocimiento de gestos, I2C inter

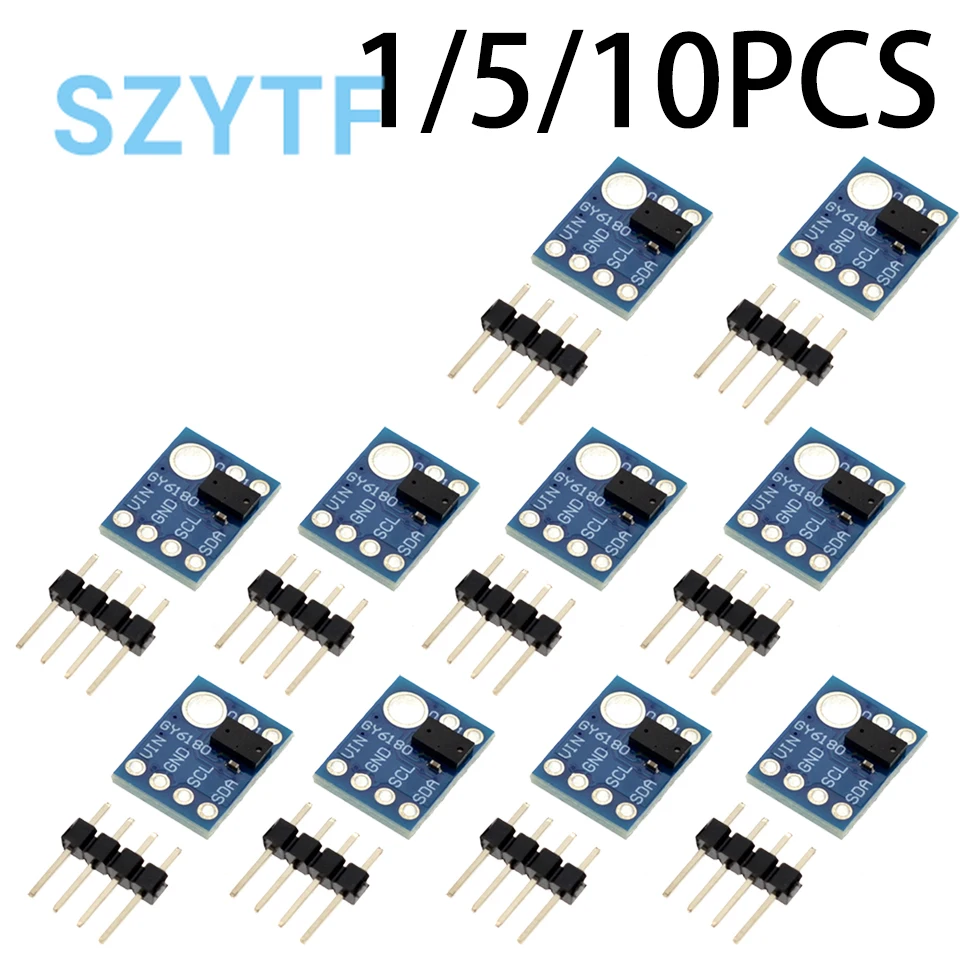

Paquete incluido:
1 * sensor de luz
1 encabezado de pines 6P
