Descripción
Descargo de responsabilidad:

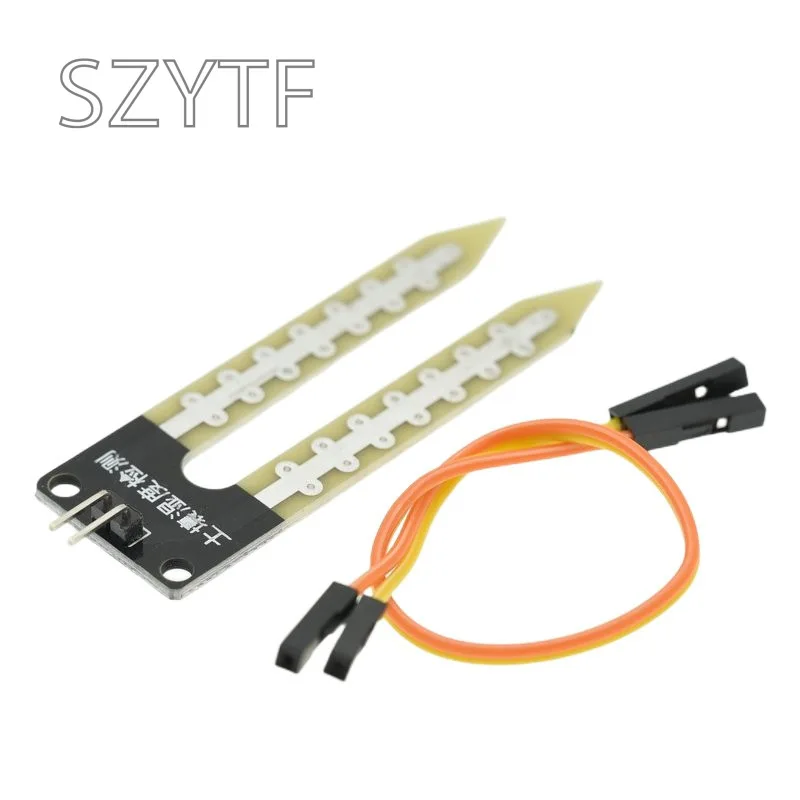

1 Este es un resumen del sensor de humedad que se puede utilizar para detectar la humedad del suelo, cuando el suelo está seco, el módulo genera un nivel alto, mientras que la salida es baja.El uso de este sensor crea un sistema de riego automático, para que las plantas de su jardín necesiten que las personas se manejen.
2 sensibilidades ajustables (se muestra en el ajuste del potenciómetro digital azul)
4 voltaje de funcionamiento 3,3 V-5 V
Modo de salida dual de 5 módulos, una salida digital simple, salida analógica más precisa.
6 con orificio para perno fijo para una fácil instalación
7 tamaños de placa PCB pequeña: 3 cm * 1,6 cm
8 indicadores de alimentación (rojo) y el indicador de salida del interruptor digital (verde)
9 usando chip comparador LM393, estable
VCC externo 3,3 V-5 V
GND GND Externo
Interfaces de salida digital de placa pequeña DO (0 y 1)
Interfaz de salida analógica de placa pequeña AO

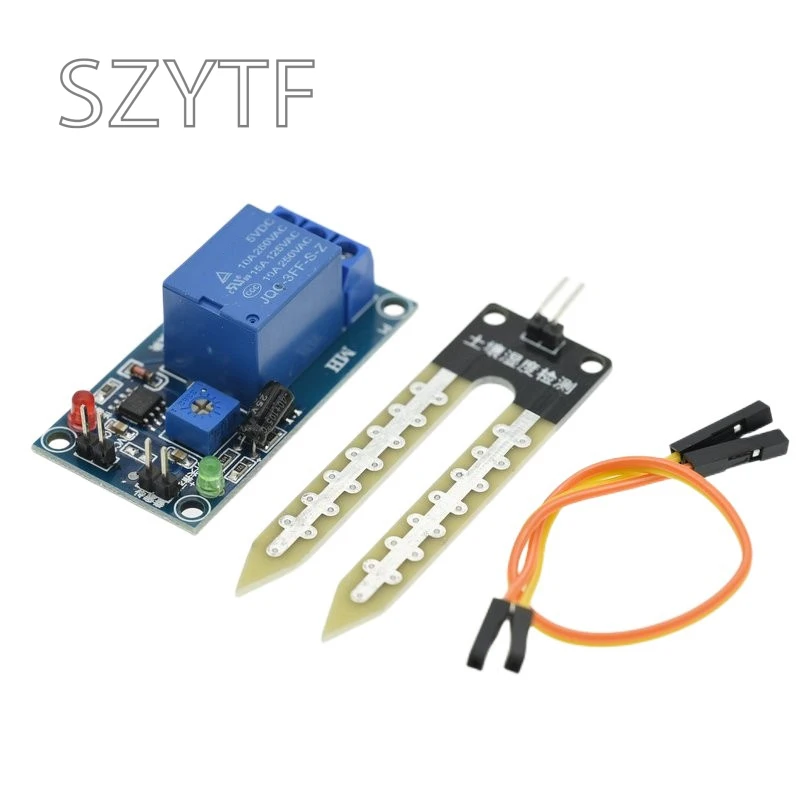

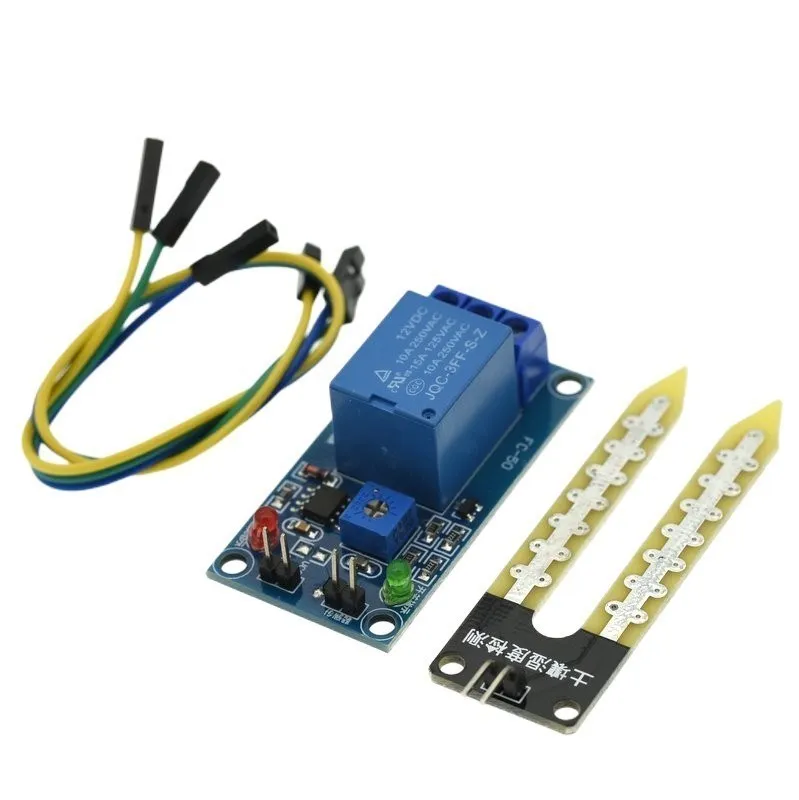

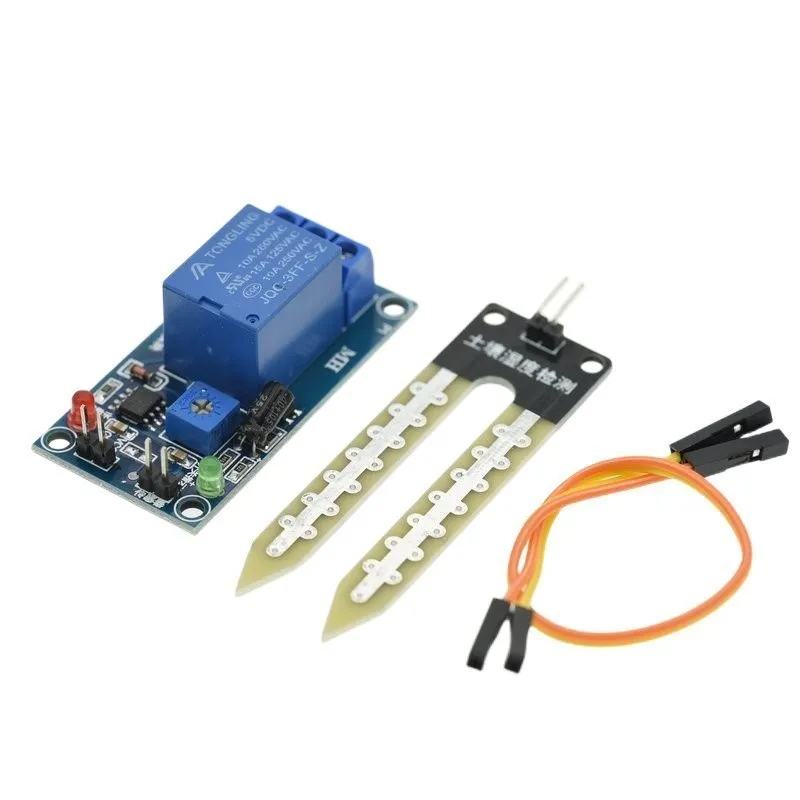

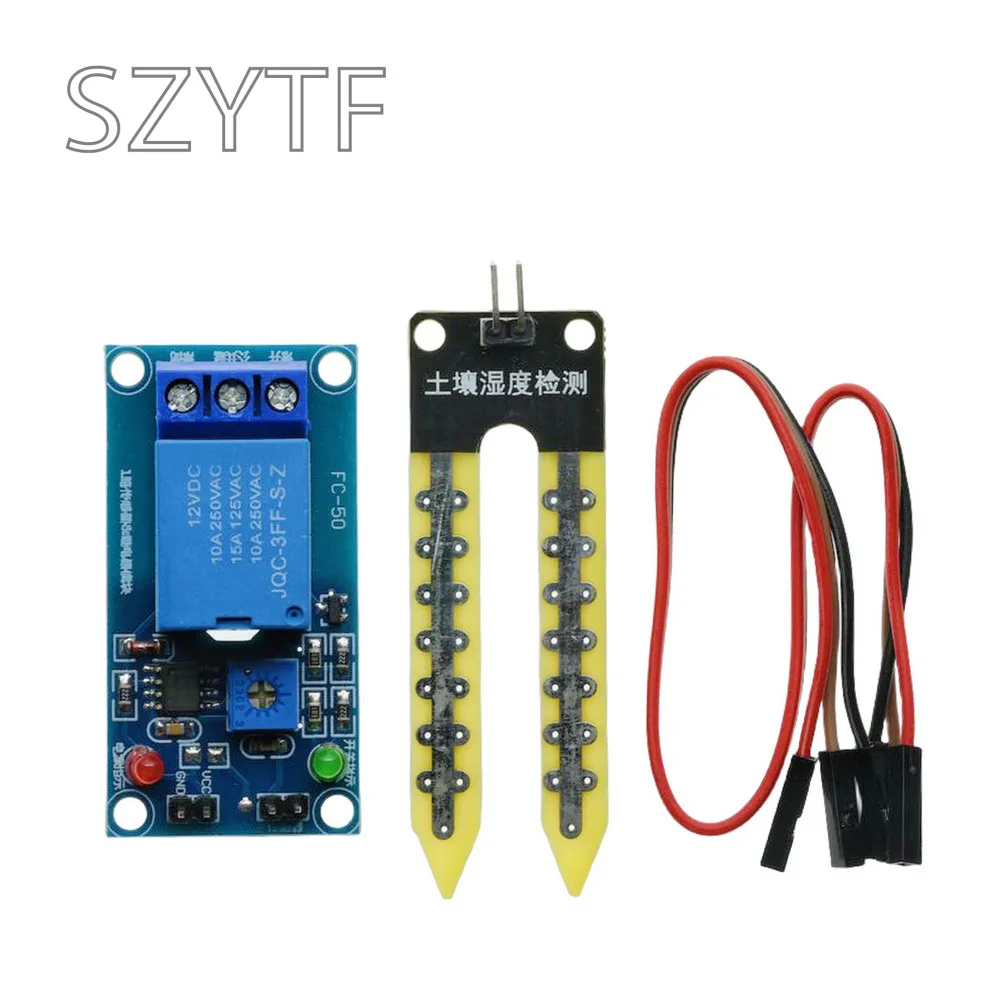

El módulo de control de relé de 12 V del sensor de humedad del suelo es inferior al interruptor de inicio de riego automático de humedad
HumedadInferior a Refiere a una humedad establecida que comienza cuando la humedad es inferior a la humedad del suelo establecida, el relé activará automáticamente el rociador inicial, la bomba, etc.realice la operación de humidificación, la humedad alcanza el conjunto se detiene automáticamente.
uso:
Al ajustar el valor umbral de humedad del suelo, el control del potenciómetro puede navegar automáticamente, regar jardines automáticamente, controlar la humedad del suelo en casa en macetas, juegos electrónicos, etc., con relés de potencia, se pueden controlar dispositivos de alta corriente, es menor que el relé de arranque automático de humedad establecido, es mayor que la humedad establecida se desconecta automáticamente y hay una función de retardo para resolver el estado crítico sin retardo, la humedad del relé se mantiene parpadeante. El problema es un sistema de control de humedad del suelo simple y práctico.
Descripción del producto:
1.El suelo de alta calidad producido por los sensores actuales detecta la humedad del suelo, la superficie del área niquelada con una detección ampliada, se puede mejorar la conductividad, para evitar el contacto con el problema de oxidación del suelo y prolongar la vida útil;
2.El producto puede controlar una amplia gama de humedad del suelo, el control de ajuste del valor umbral correspondiente a través del potenciómetro. Cuando la humedad es inferior al valor establecido, el relé de arranque, superior al valor establecido, el relé se apaga;
3.Productos con función de retardo, retrasados de 3 a 5 segundos, al detectar la humedad en el estado crítico, el relé no parpadea, se produce parpadeo;
4. Los productos de alta calidad que utilizan relés musicales sueltos pueden soportar una carga de 1500 W para cumplir con los requisitos de la mayoría de las personas;
El producto tiene un indicador de alimentación e una indicación de relé;
Parámetros eléctricos:
Voltaje de alimentación: 12 VCC Corriente de entrada: 100 mA mayor que
Carga: 250 V 10 A CA o CC 30 V 10 A (se puede utilizar corriente por debajo de este rango)
Módulo para su uso:
1.El sensor está adaptado para detectar la humedad del suelo;
2.El módulo es el potenciómetro de umbral azul para regular la humedad del suelo, regulación en el sentido de las agujas del reloj, control de la humedad, cuanto menor sea el sentido contrario a las agujas del reloj;
3.Debido a que este módulo tiene función de retardo, al ajustar los valores de humedad, cada vez se ajusta para esperar entre 5 y 8 segundos. Vea el cambio del relé, el LED verde también es un cambio correspondiente, hasta que se transfiere hasta la medida deseada.
4.Cableado del producto Consulte los siguientes datos de la imagen.
Lista de envío:
Módulo de control del sensor de humedad del suelo y un conjunto de suelo, línea Dupont 2 de 20 cm de largo
