1.AHT15
Parámetro técnico:
Voltaje de alimentación: 1,8-3,6 V CC
Rango de medición (humedad): 0~100%RH
Rango de medición (temperatura): -40~+85℃
Precisión de la humedad: ±2%RH (25℃)
Precisión de temperatura: ±0,3℃
Resolución: Temperatura: 0,01℃ Humedad: 0,024% RH
Señal de salida: señal IC
Descripción general del producto:
El sensor de temperatura y humedad AHT15 utiliza un conector de clavija de espaciado estándar, que se puede reemplazar fácilmente en la aplicación.AHT15 en el rendimiento protector del uso de un rendimiento a prueba de agua y polvo y no afecta el tiempo de respuesta de la señal de humedad relativa de la película de teflón permite que el sensor se utilice en condiciones ambientales adversas (como agua pulverizada y polvo de alto contacto), asegurando el El mejor rendimiento de precisión, haciendo que el AHT15 sea la mejor opción en las condiciones de aplicación más exigentes.
Cada sensor está rigurosamente calibrado y probado.Gracias a los sensores y la miniaturización mejorados, es más rentable y todos los dispositivos que utilizan AHT15 eventualmente lograrán modos de funcionamiento de vanguardia con eficiencia energética.
Ámbito de aplicación:
Hvac, deshumidificador, equipos de prueba y detección, bienes de consumo, automóviles, control automático, registradores de datos, estaciones meteorológicas, electrodomésticos, regulación de humedad, detección y control médico y otros relacionados con la temperatura y la humedad.
Características del producto:
Calibración completa
Salida digital, interfaz I2C para una excelente estabilidad a largo plazo
Respuesta rápida, fuerte capacidad antiinterferencias, precisión de humedad ±2%RH (25℃); Precisión de temperatura ±0,3°C
2.AHT25
Descripción del producto:
El sensor de temperatura y humedad AHT25 está equipado con un nuevo diseño de chip dedicado ASIC, un sensor de humedad capacitivo semiconductor MEMS mejorado y un sensor de temperatura estándar, lo que brinda un rendimiento líder en la industria.Después de mejorar la nueva generación de sensores de temperatura y humedad, el rendimiento AHT25 es más estable en entornos hostiles y también puede mantener una buena precisión en un amplio rango de medición.El AHT25 utiliza conectores tipo clavija espaciados estándar para un fácil reemplazo en aplicaciones.Cada sensor está rigurosamente calibrado y probado.El sensor mejorado y la miniaturización lo hacen más rentable.
Escenario de aplicación:
Ampliamente utilizado en electrónica de consumo, medicina, automoción, industrial, meteorológica y otros campos, tales como: HVAC, deshumidificador y refrigerador y otros electrodomésticos, equipos de prueba y prueba y otros productos relacionados de detección y control de temperatura y humedad.
Parámetros del producto:
Voltaje de fuente de alimentación: 2,2 ~ 5,5 V CC
Rango de medición (humedad): 0~100%RH
Rango de medición (temperatura): -40~+80° C
Precisión de la humedad (valor típico): ±2%RH (25°C)
Precisión de temperatura (valor típico): 0,3° C
Resolución: Temperatura: 0,01° Humedad C: 0,024% RH
Señal de salida: señal I2C

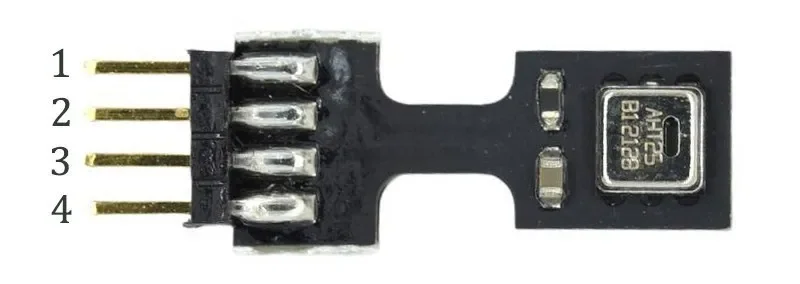

Definición de interfaz:
1.VDD: conéctelo a la fuente de alimentación (2 (2-2,5 V)
2.SDA: datos en serie, bidireccionales
3.GND: Tierra eléctrica
4.SCL: reloj serie, bidireccional
Pin de alimentación (VDD GND): El AHT25 tiene un rango de fuente de alimentación de 2,5-2,5 V.
Reloj serie (SCL): SCL se utiliza para la sincronización de comunicación entre el microprocesador y el AHT25.Debido a que la interfaz contiene una lógica completamente estática, no existe una frecuencia SCL mínima.
Datos serie (SDA): los pines SDA se utilizan para la entrada y salida de datos del sensor.El SDA es efectivo en el flanco ascendente del reloj en serie (SCL) cuando se envía el comando al sensor, y debe permanecer estable cuando el SCL tiene un nivel alto.Después del flanco descendente del SCL, se puede cambiar el valor SDA.Para garantizar la seguridad de la comunicación, el tiempo efectivo de la SDA debe ampliarse a Tsu y Tho antes del flanco ascendente de SCL y después del flanco descendente de SCL.Al leer datos del sensor, el SDA es efectivo después de que el SCL disminuye (TV) y se mantiene hasta el flanco descendente del siguiente SCL.
nota:

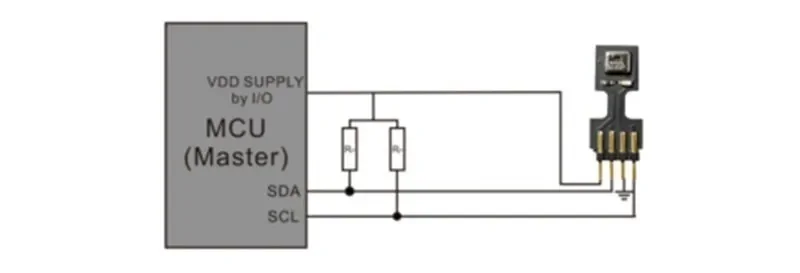

El voltaje de alimentación de la MCU host debe ser consistente con el del sensor en el uso del circuito del producto;
Si es necesario mejorar aún más la confiabilidad del sistema, se puede controlar la fuente de alimentación del sensor.significado
Cuando el sistema acaba de encender, se prefiere que el sensor de alimentación VDD, y el nivel alto de SCL y SDA se puede configurar 5 ms después.
