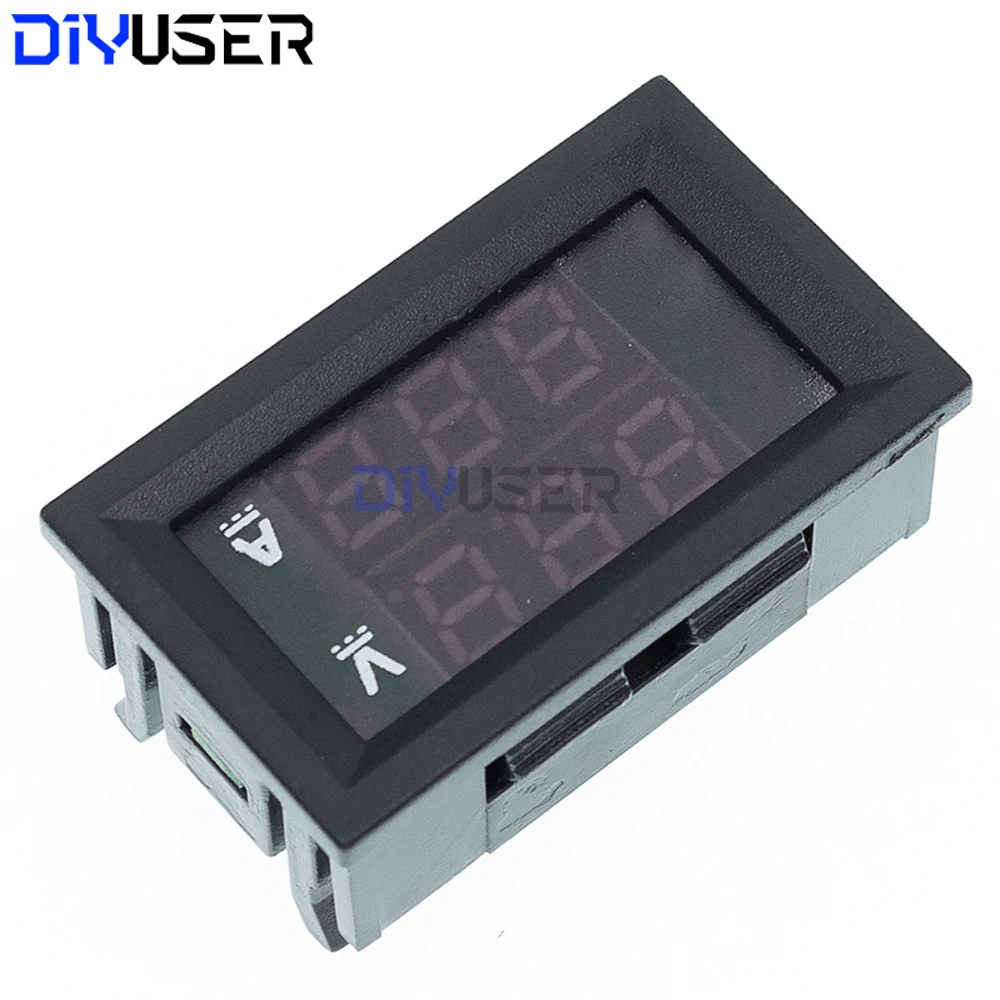

Descripción

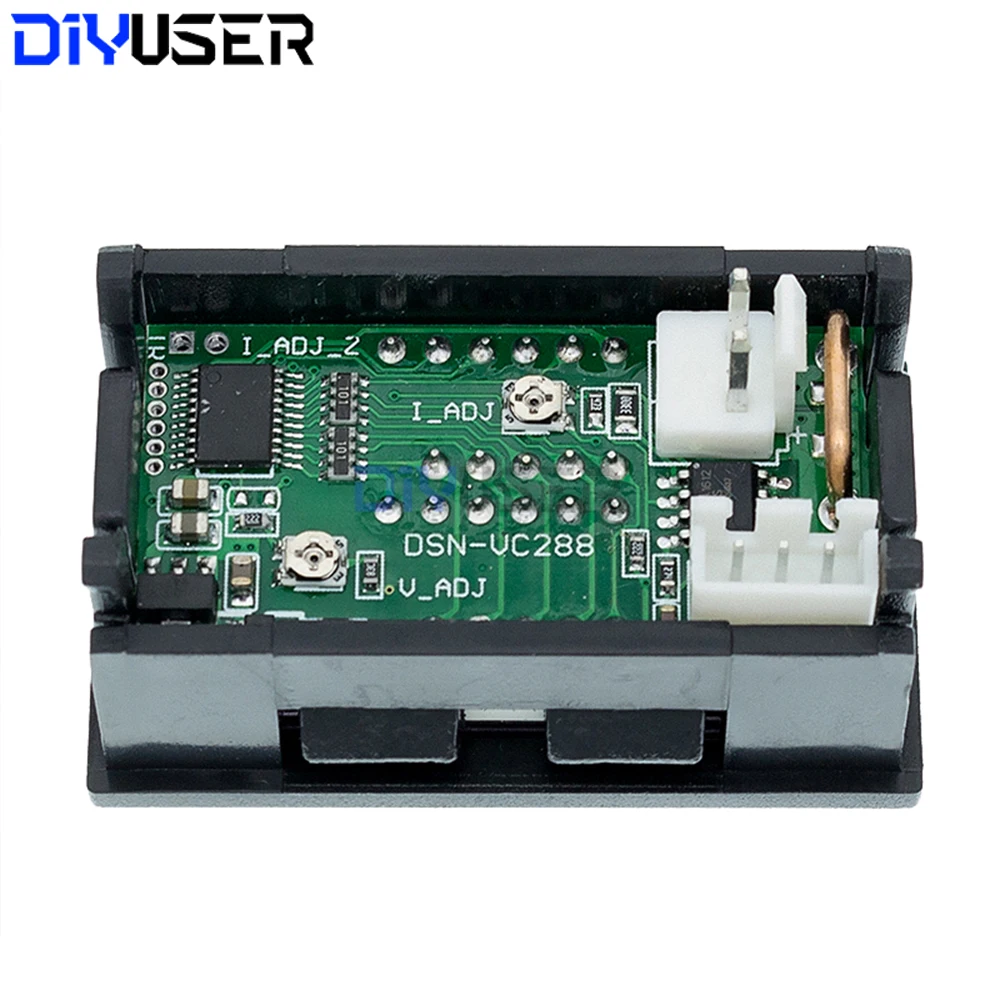

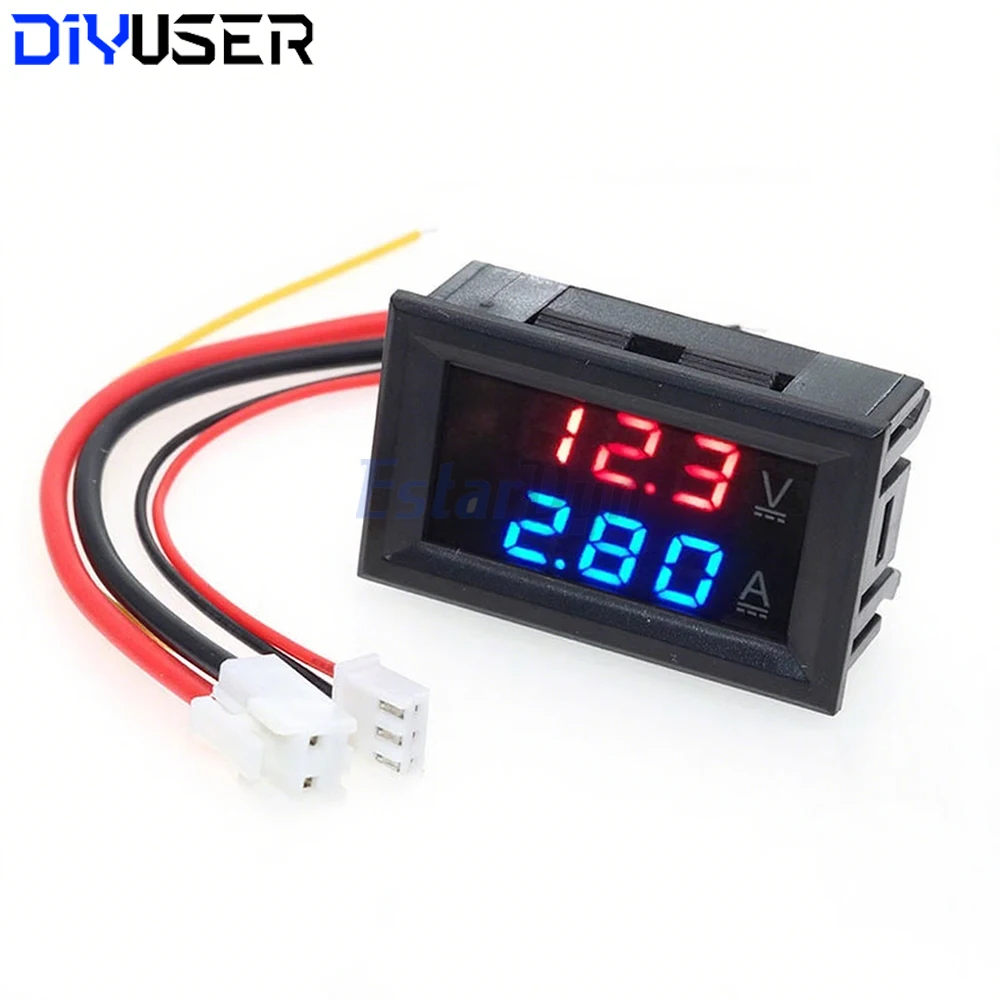

Este es un medidor de potencia de voltaje y corriente.El valor mostrado se puede ajustar a través de una resistencia ajustable, pero el voltaje y la corriente reales del circuito bajo prueba no se verán afectados.
No utilice una fuente de alimentación superior a 30 V durante el uso, de lo contrario se dañará.
El producto de la gama 10A viene con una resistencia de derivación, que se puede utilizar después de conectar el medidor en serie con la carga según el diagrama de cableado.
Voltaje de funcionamiento:
El voltaje de funcionamiento es DC 4~30V, se recomienda utilizar DC5~12V.
Gama:
El rango de voltaje es 0 ~ 100 V, el modo de visualización por debajo de 10 V es 0,00 V, el voltaje comienza en 0,2 V y el error es ± 1 V. El rango de corriente es 0 ~ 10 A, la corriente comienza en 0,03 A y el error es ±0,1A
CC 0,20 V ~ 9,99 ~ 10,0 ~ 100 V (± 1 V)
DC0.03A~9.99A(±0,1A)
Derivación (cobre al manganeso):
Resistencia de derivación integrada, la alarma de cortocircuito es normal en la prueba sin carga; Se puede utilizar según el diagrama de cableado.

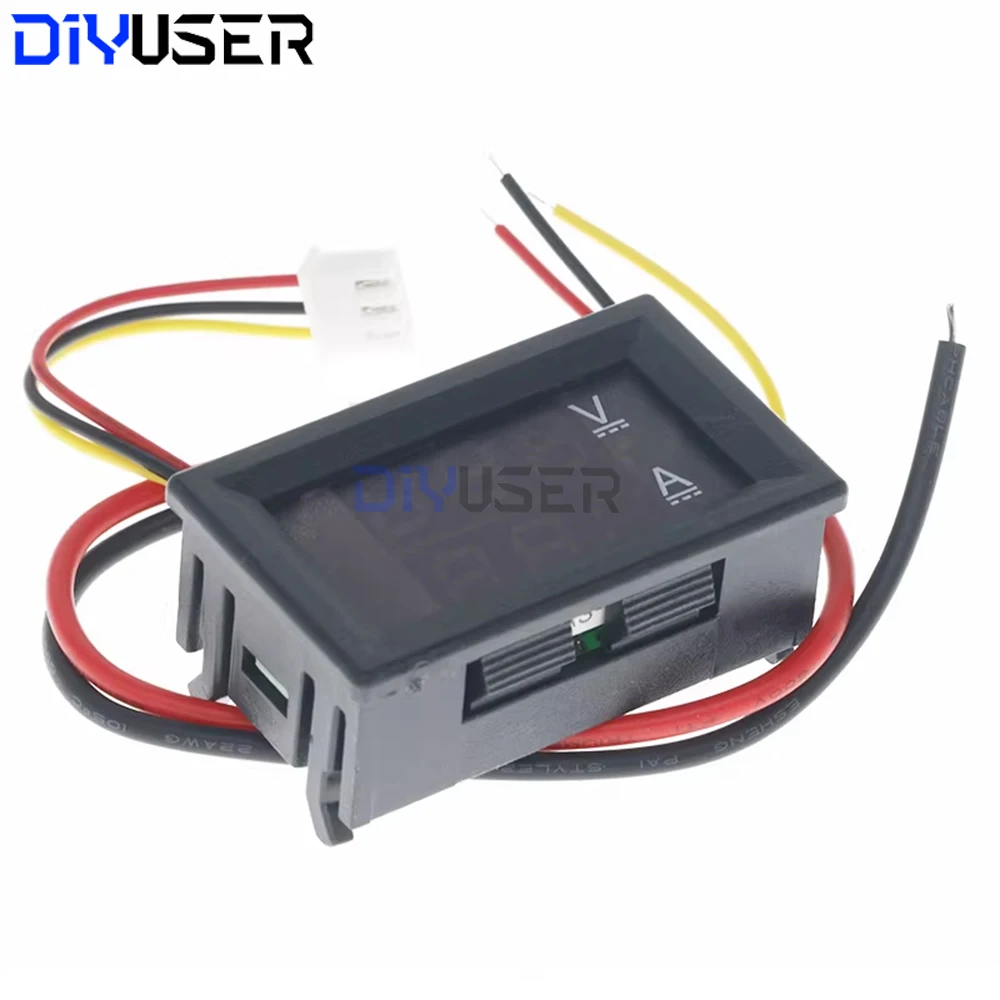

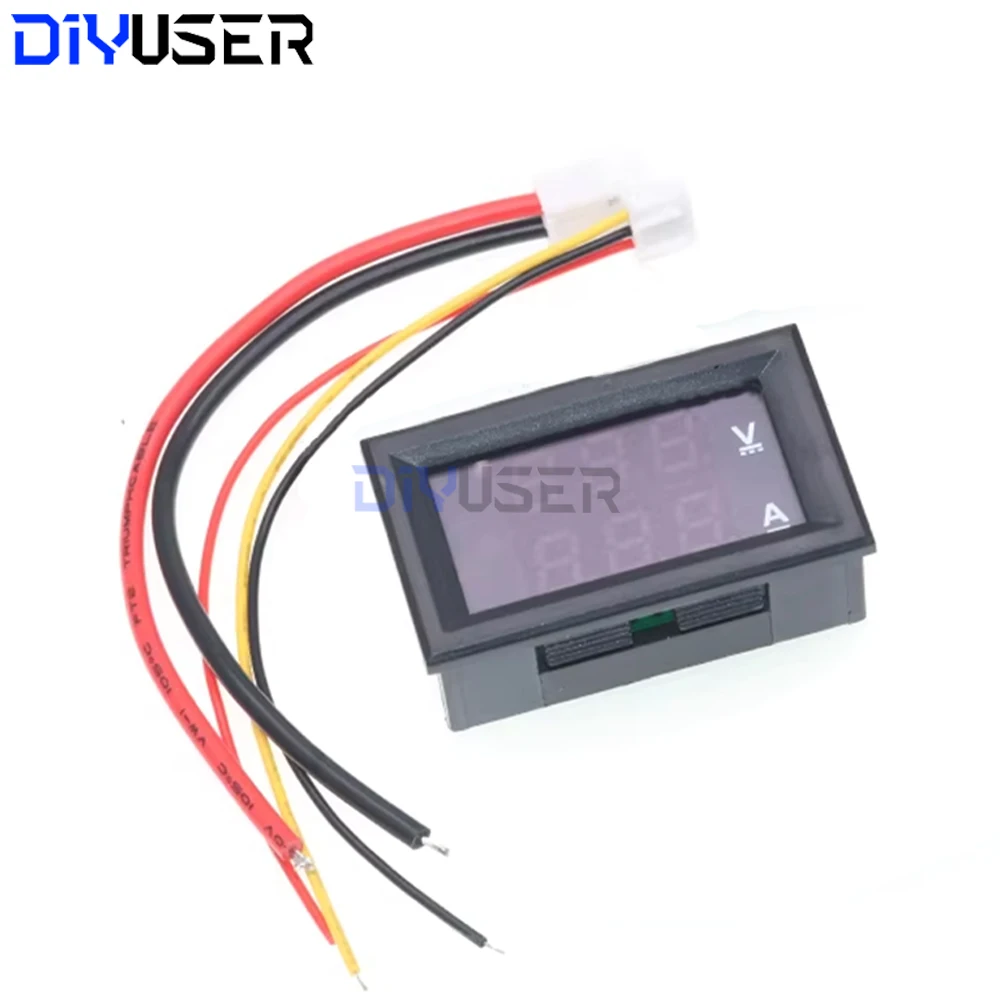

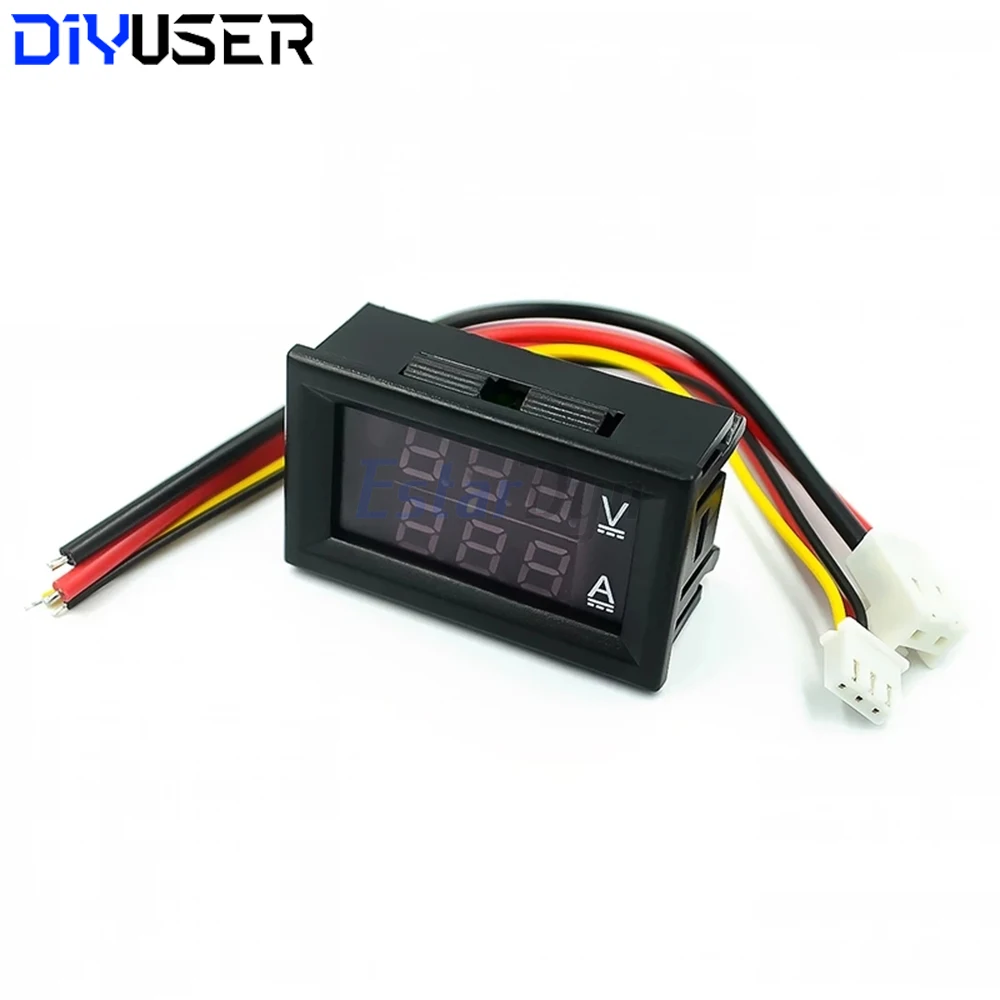

Cable rojo, negro y amarillo XH-2.54-3P (longitud del cable delgado: 155 mm)
Línea roja delgada: polo positivo de la fuente de alimentación en funcionamiento, no se puede conectar a una fuente de alimentación superior a 30 V
Línea negra delgada: polo negativo de la fuente de alimentación en funcionamiento,
Cable amarillo delgado: conéctelo al polo positivo de la fuente de alimentación del circuito de prueba
Cable rojo y negro VH-3.96-2P (longitud del cable grueso: 165 mm) cable de prueba de corriente
Línea roja gruesa: el polo positivo de la prueba de corriente, que está conectado al polo negativo de la carga
Línea negra gruesa: electrodo negativo de prueba de corriente, conectado al electrodo negativo de la fuente de alimentación
