168,95 €
A excepción de los ordenadores portátiles, este producto también es compatible con placas base Intel NUC, placas base STX, placas base ITX y tarjetas gráficas de uso externo.

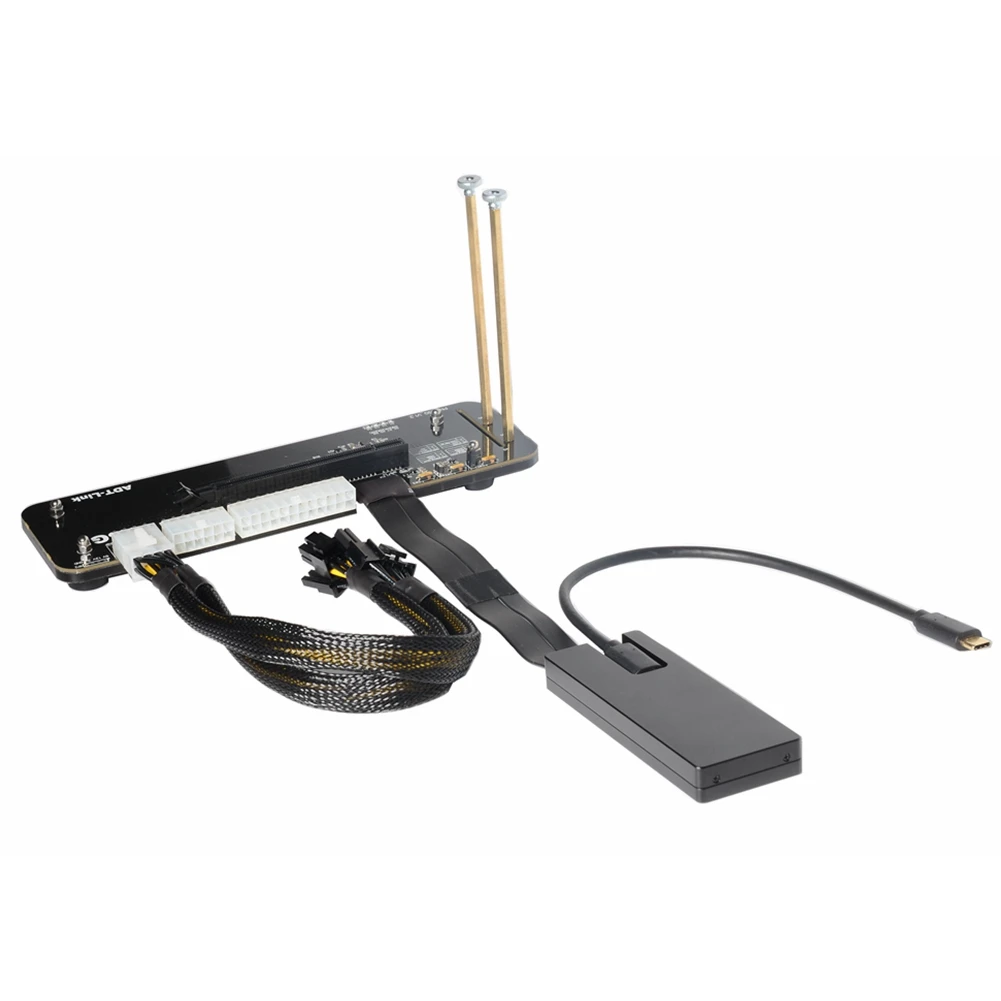

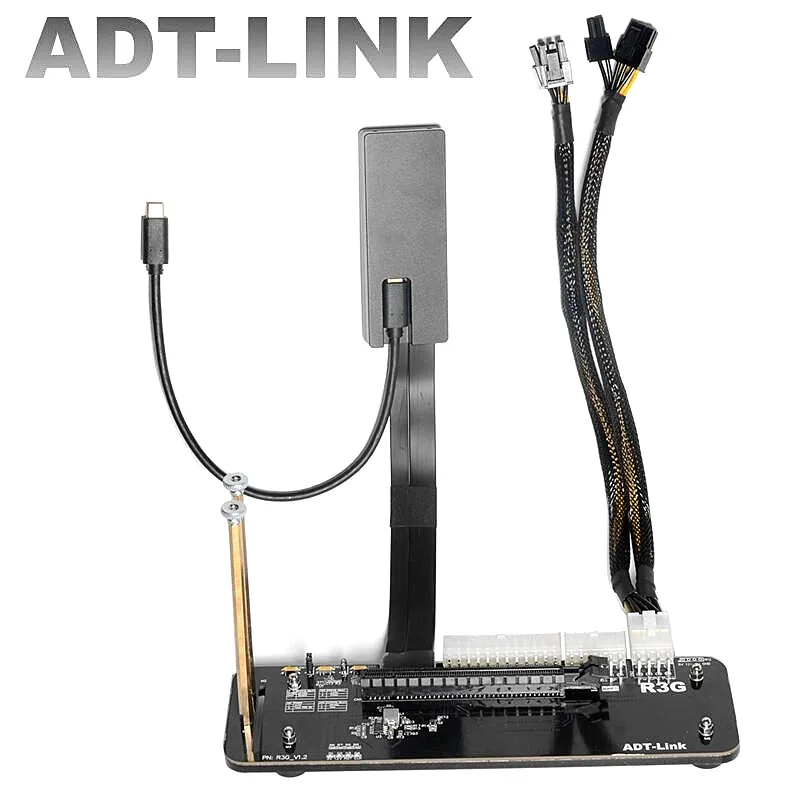

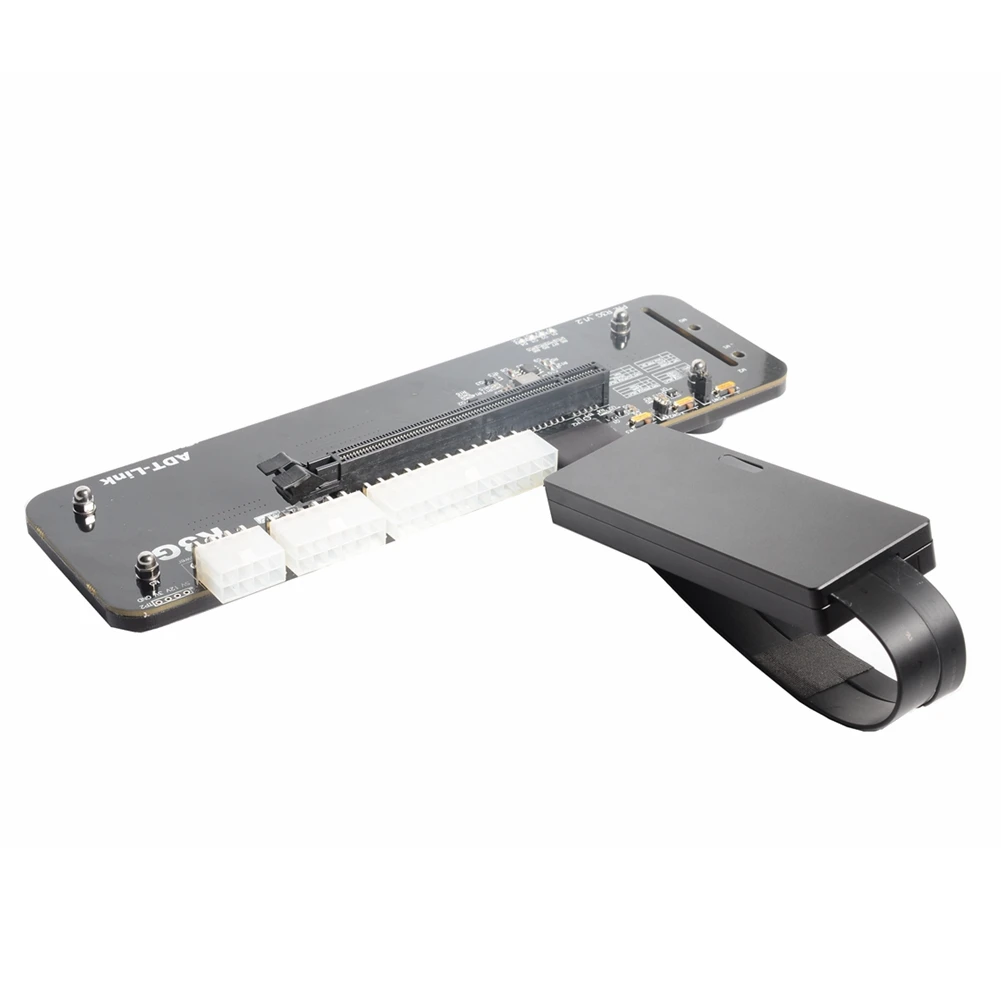

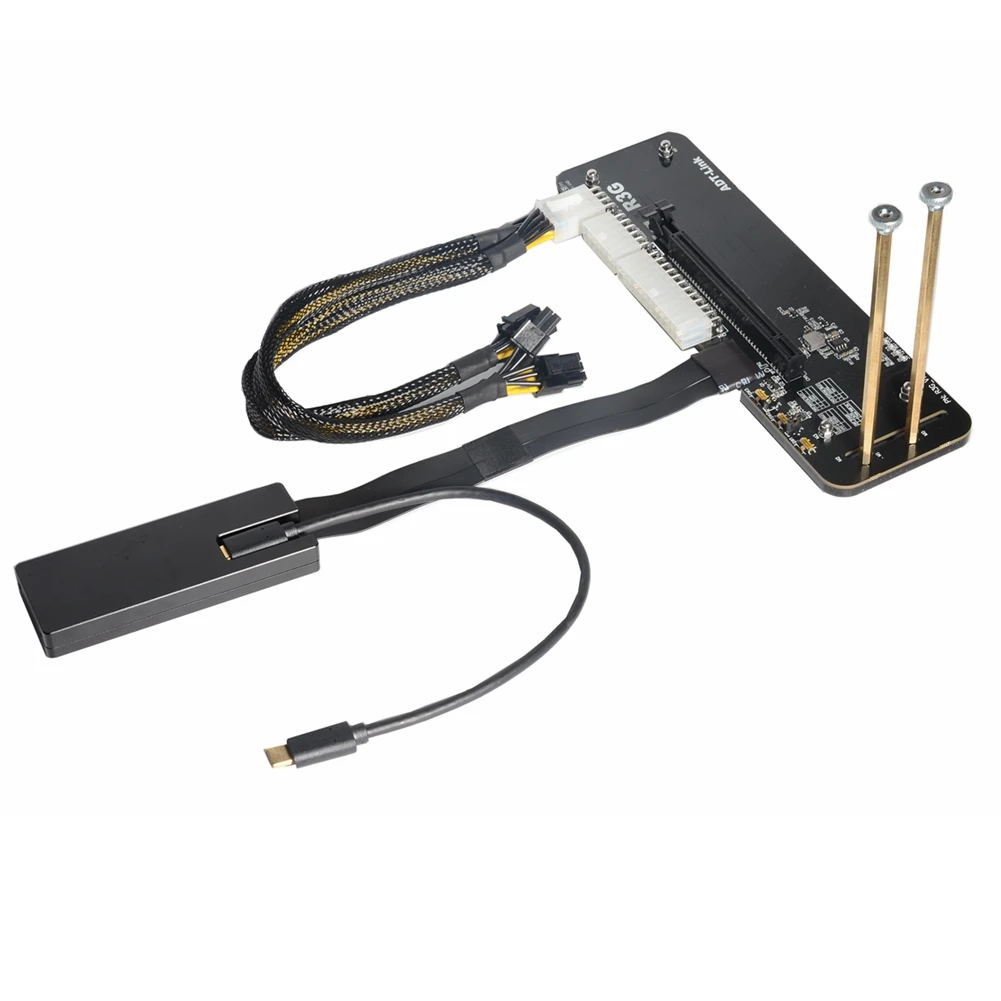

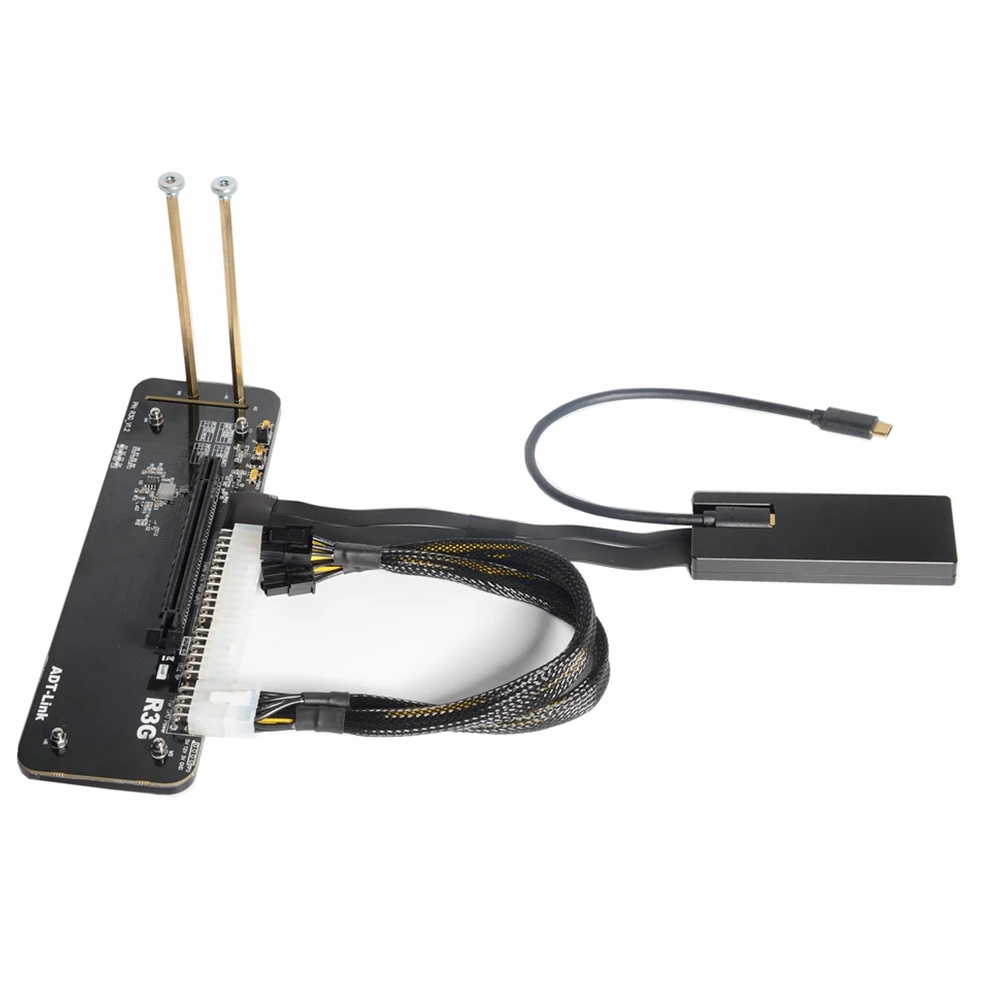

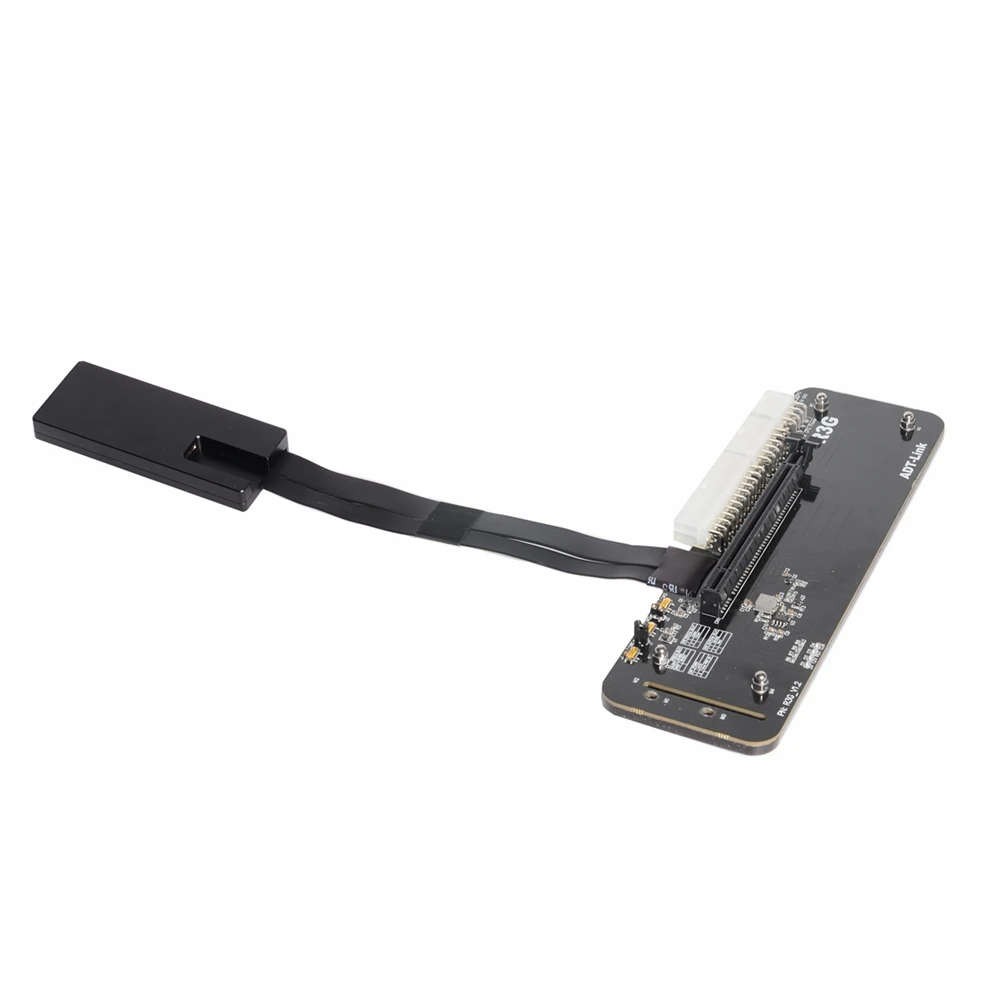

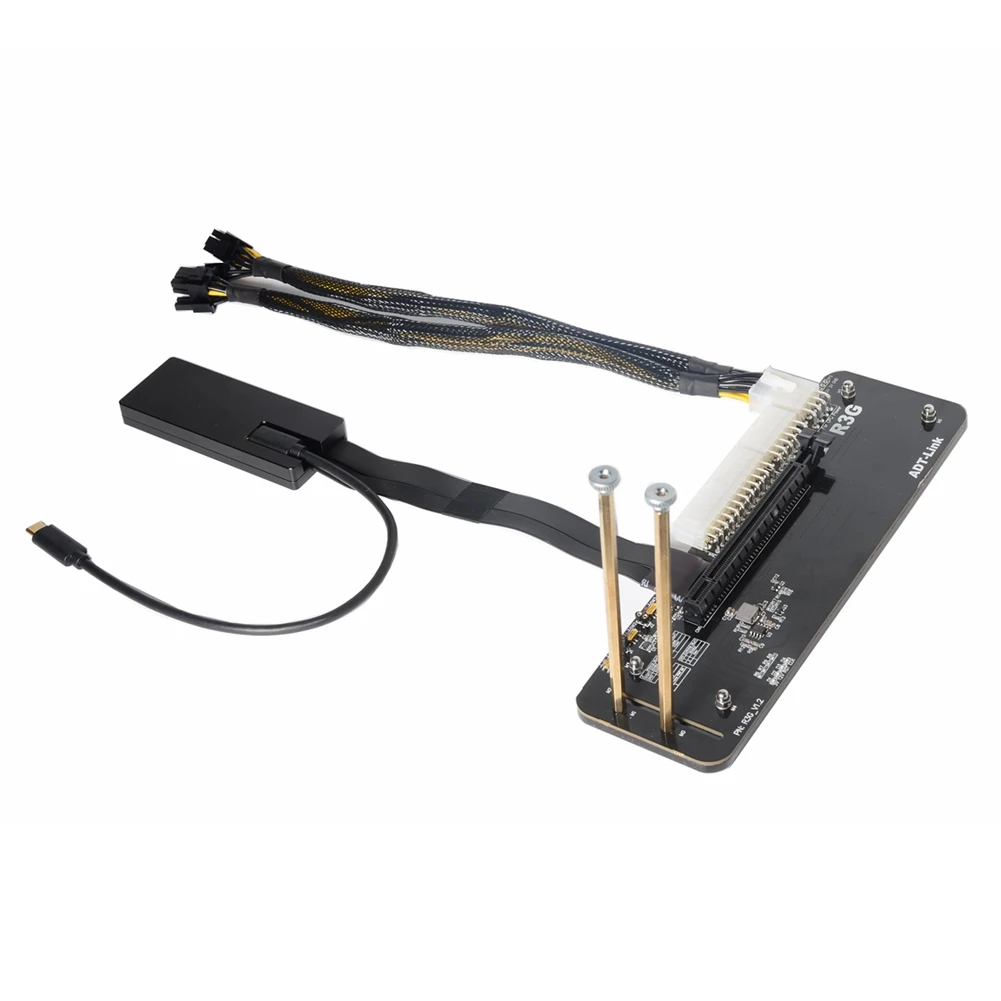

ADT-Link-Cable de extensión PCIe x16 a TB3, cable de extensión PCI-Express, adaptador eGPU, PCI-e x16, x16
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión PCIe x16 a TB3
Modelo del producto:
Velocidad de transferencia: PCIe3.0 X4, G 32/BPS (velocidad máxima)
Longitud del cable: 25cm, 50cm
Compatibilidad con tarjetas gráficas: admite nuevas tarjetas gráficas que han estado fuera de fábrica en los últimos tres años.

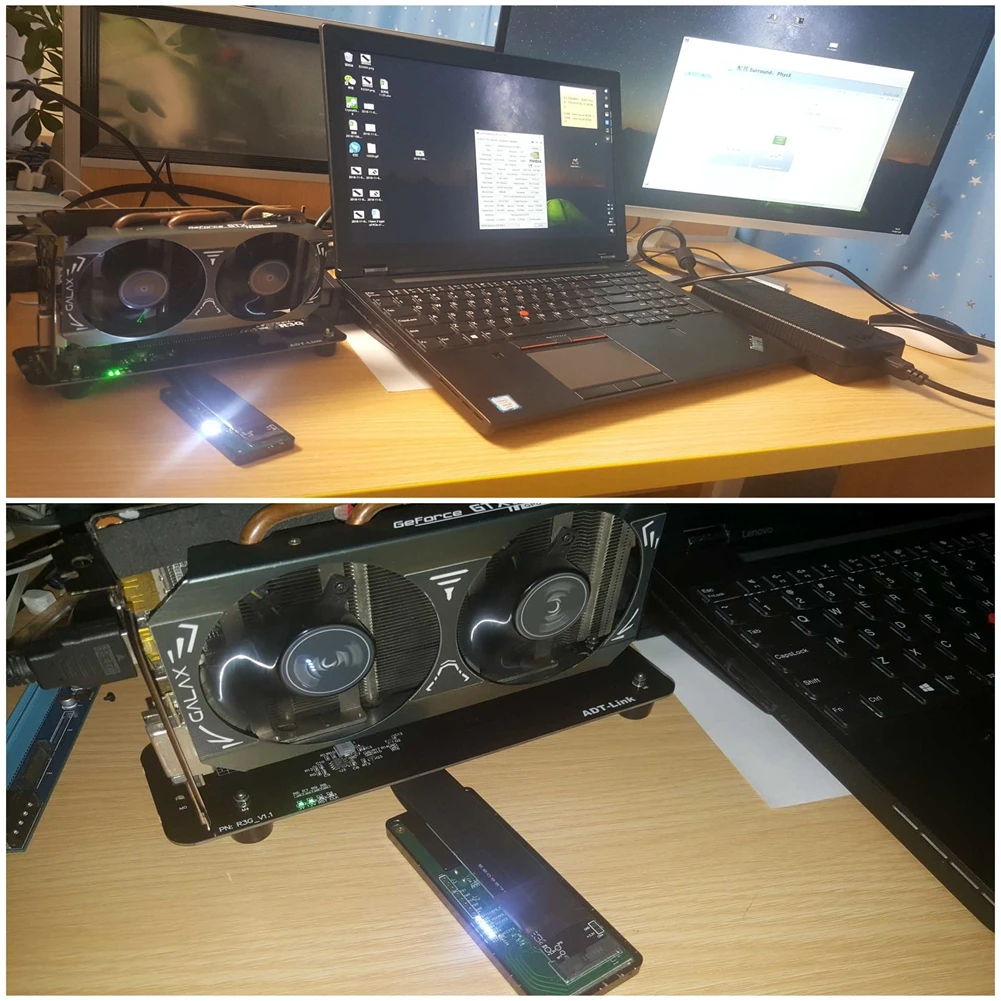

Aplicación: eGPU para PC NUC / ITX / STX / Notebook (solo admite interfaz thunderbolt3, no admite interfaz USB).

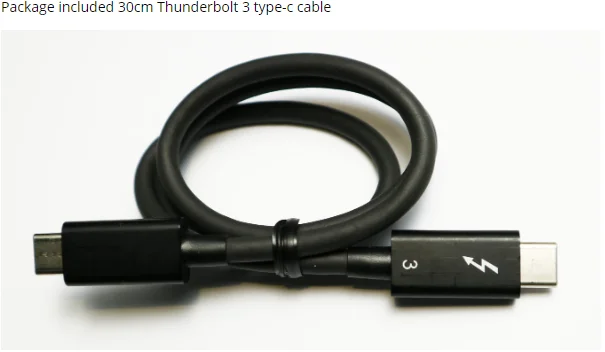

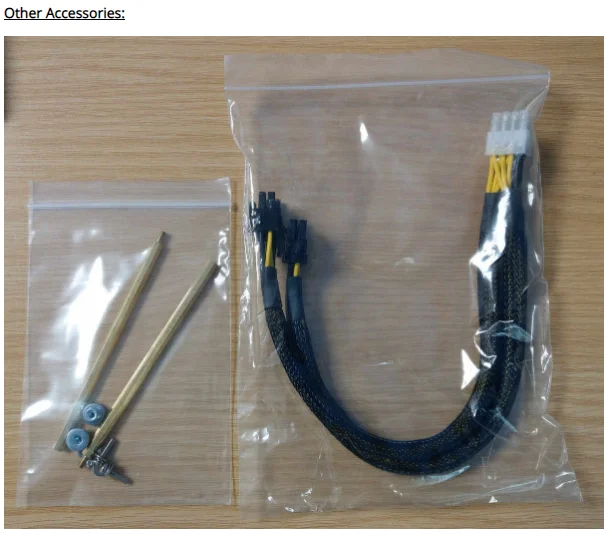

El paquete incluye 1 cable tipo C Thunderbolt 3 de 30cm.
Nota:
1. La longitud se puede personalizar, si lo necesita, contáctenos.
2. la versión 3 Thunderbolt Es, compatible con la caja externa M.2 NVMe Thunderbolt 3, compatible con PCIe3.0x4 32G.s a máxima velocidad.

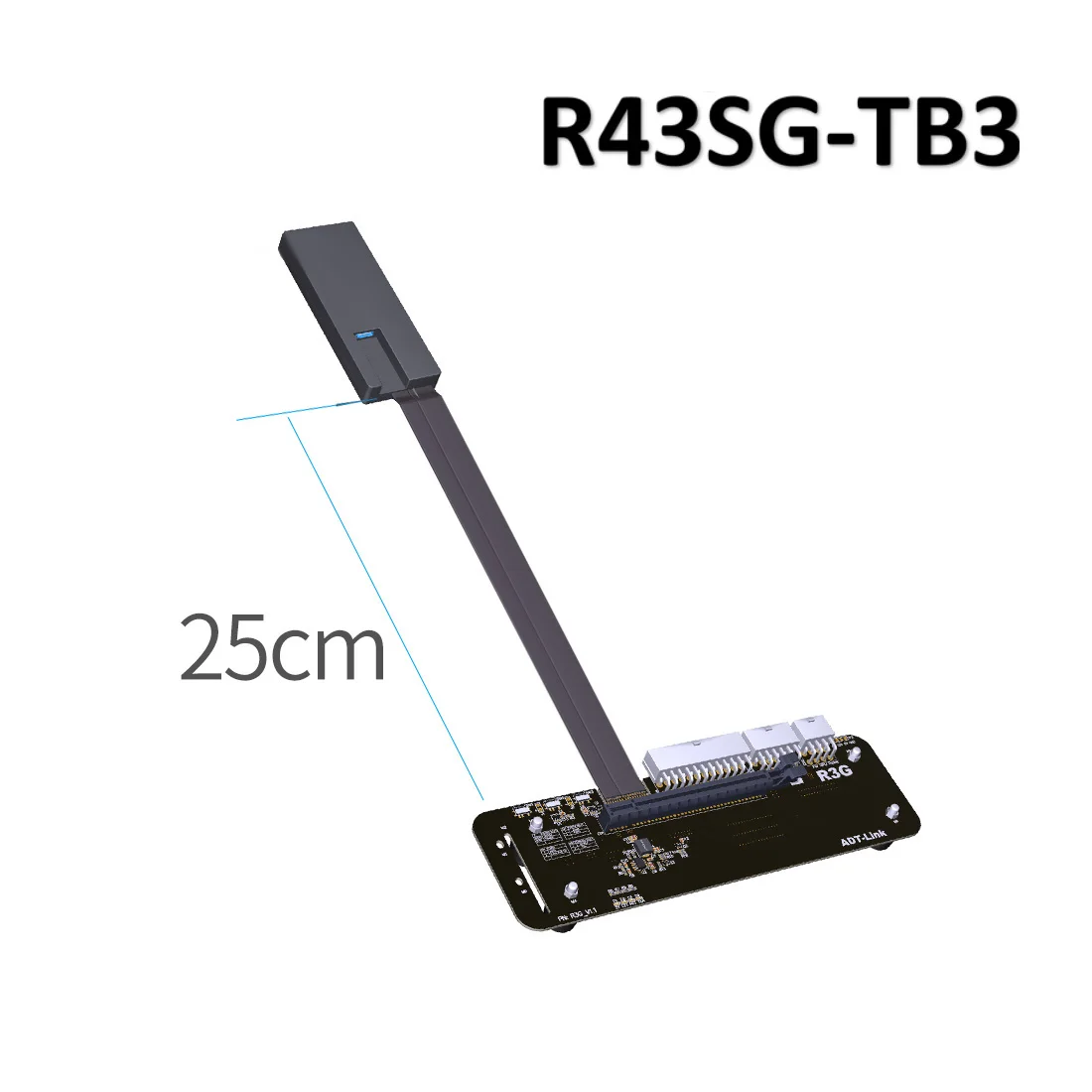

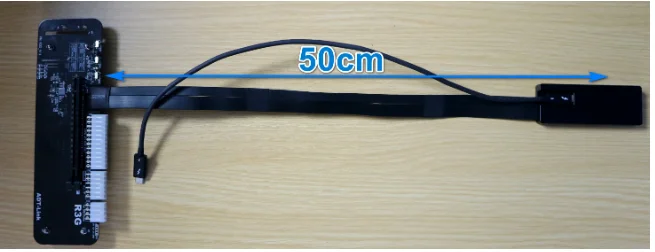

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Consulte la figura de 25cm en la Figura azul a continuación.
Descripción de la fuente de alimentación:

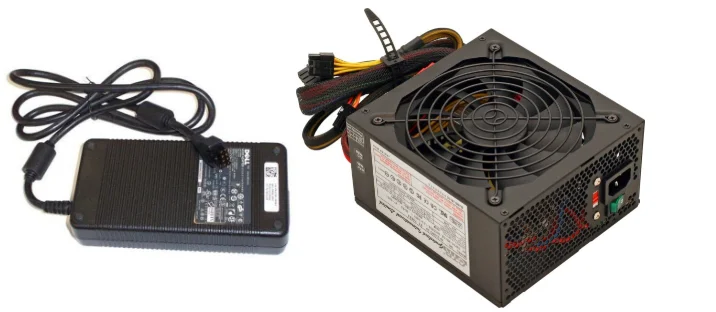

La fuente de alimentación compatible es DELL 8PIN 12V/18A/220W PSU, o fuente de alimentación ATX estándar. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.
Ventajas del producto:
1. Ventajas del cable, el uso del cable importado de patente alemana, el uso de conectores Lotes importados de Taiwán, soporte de alta frecuencia PCIe 3,0 32G/Bps transferencia estable.
2. Señal Diferencial sin diseño de orificio, no hay problema de interferencia de atenuación de señal en una capacitancia parásita e inductancia parásita, no habrá más microcortocircuito CAF, durabilidad
3. El producto utiliza materiales de alta calidad, PCB de precisión de mano de obra, engrosamiento de 1 oz de espesor de cobre, contenido de chapado en oro, el rendimiento conductor chapado en oro es bueno, puede reducir oxidar la mayor impedancia causada por la pantalla azul de choque. Estabilidad de velocidad completa, no es necesario reducir la velocidad, no hay problemas de compatibilidad.

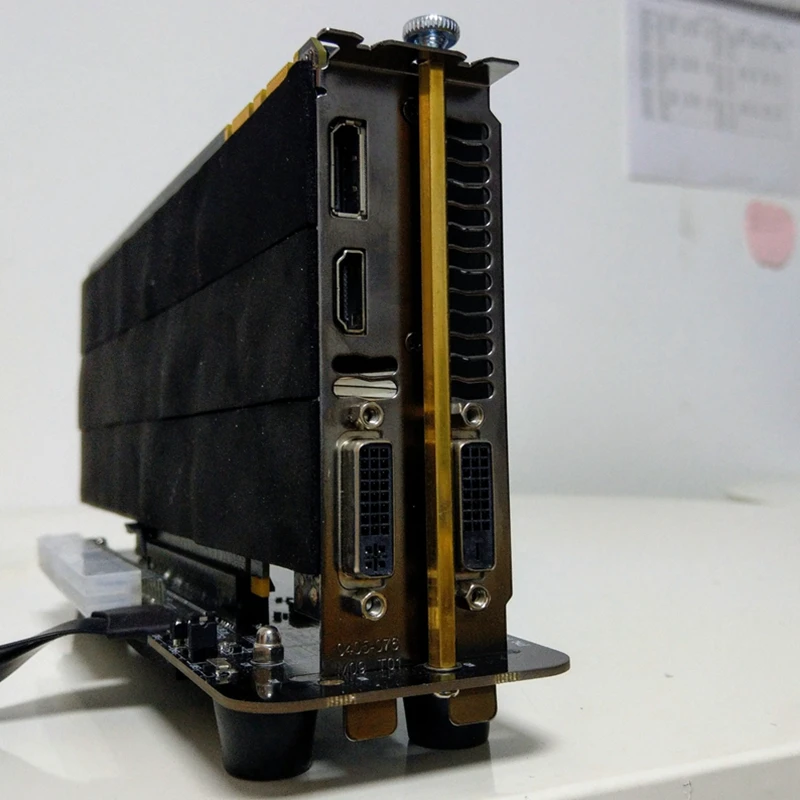

4. El conector de la tarjeta gráfica tiene una hebilla. El bisel PCIe se sujeta con un poste de cobre hexagonal y un tornillo apretado a mano. La tarjeta gráfica compacta no se agitará.
Notas de compra:
1. Al insertar el cable, asegúrese de reconocer la dirección. No inserte el reverso ni inserte el desplazamiento para evitar que el dispositivo se queme. Al enchufar el cable, primero sostenga el enchufe del dispositivo y luego conecte el cable, para evitar una fuerza excesiva e interrumpir el enchufe. Está prohibido doblar y doblar en el rango de 2cm entre el extremo brillante del cable y la soldadura de la placa de circuito.
2. La tarjeta gráfica o la placa base es un dispositivo electrónico que envejecerá y se oxidará con el tiempo, y luego conectar el cable de extensión será más inestable. Los dispositivos antiguos no son compatibles.

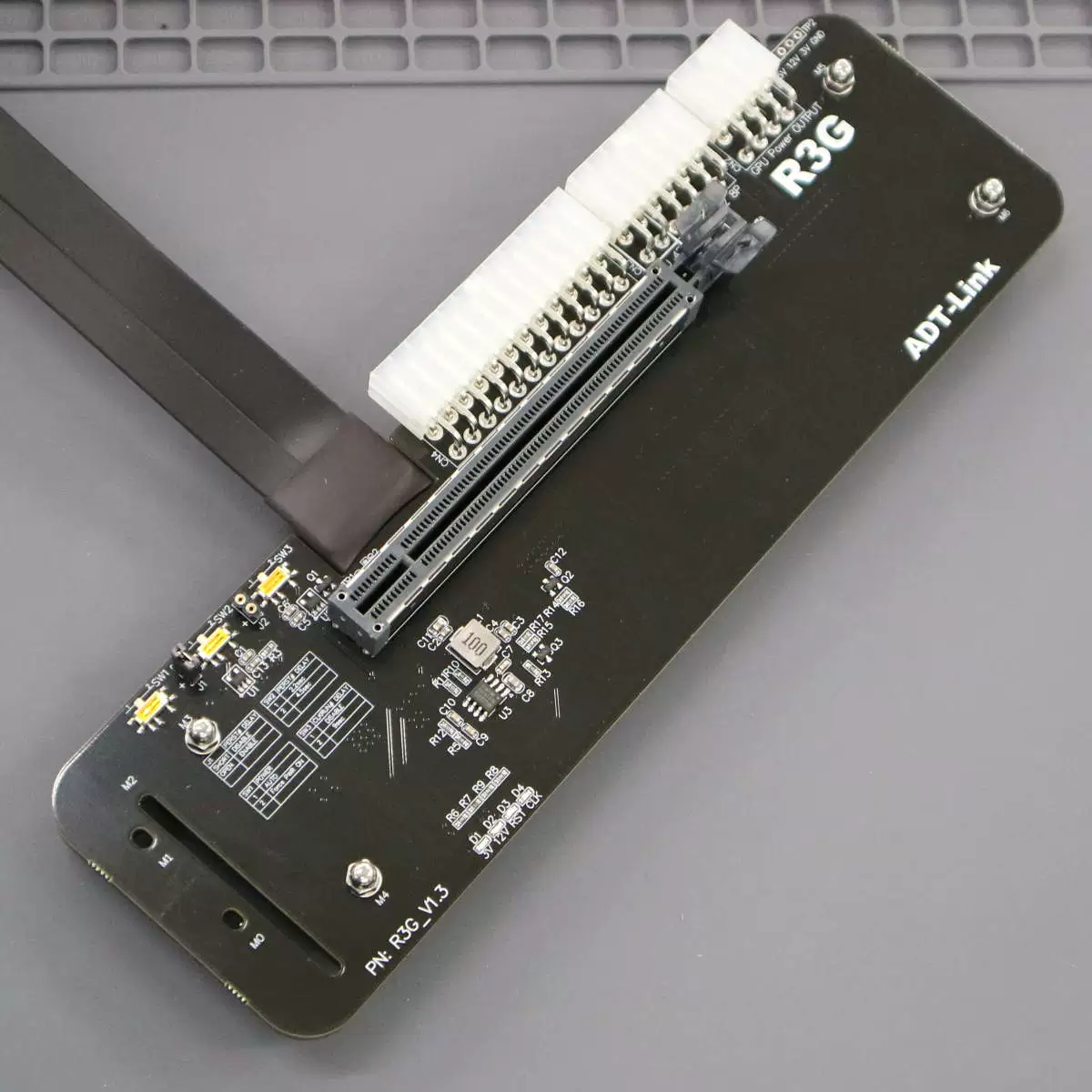

SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, interruptor de retardo de señal PERST #, 1 retardo 2,2 segundos, 2 retardo 4,5 segundos, con software eGPU, para la optimización de la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
Interruptor de retardo de señal SW3, CLKRUN #, 1 está cerrado, 2 se retrasa 9 segundos, con software eGPU, para optimización de compatibilidad de tarjetas gráficas, el software actual no es compatible, corte a 1
J1, interruptor de retardo de señal PERST #, ABIERTO para abrir la función de retardo, CORTO para cerrar la función de retardo, el software actual no es compatible, Inserte la tapa del puente CORTO.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I + D, conectar pruebas de retardo de ajuste de capacitancia. Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2,2 u, y así sucesivamente.

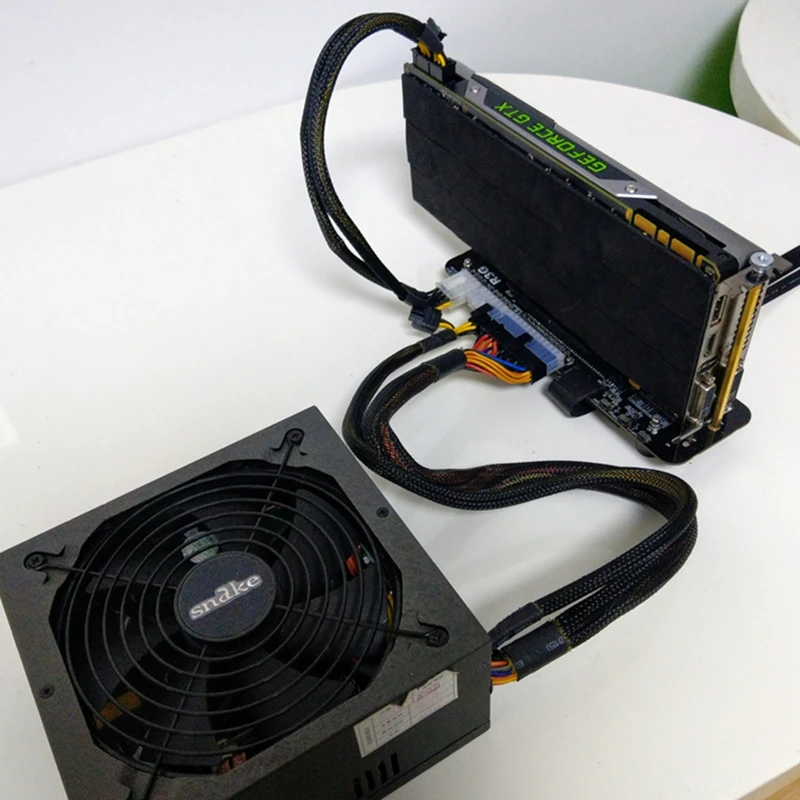

Pasos de instalación:

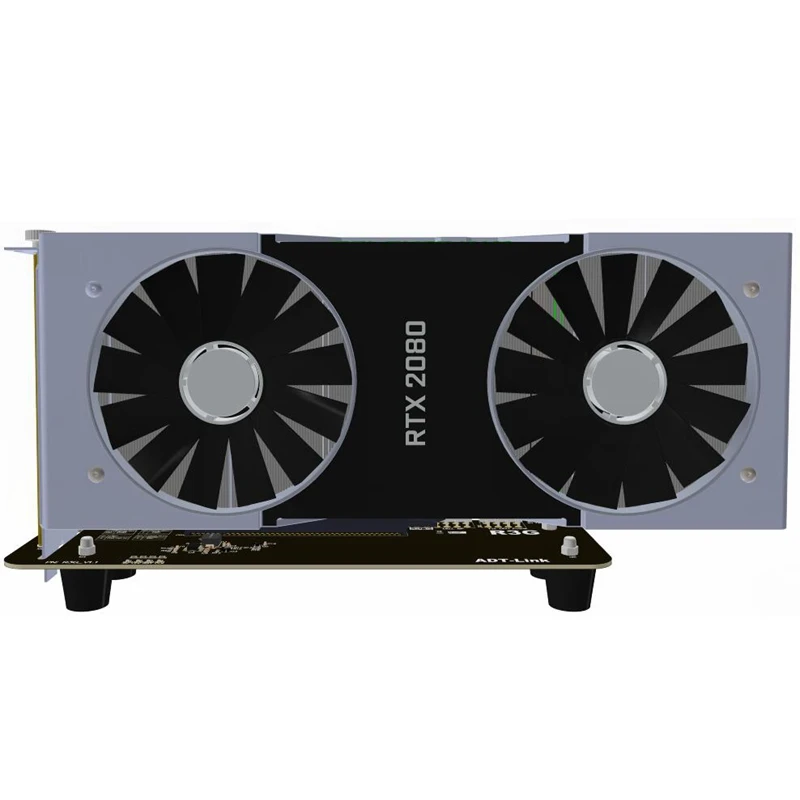

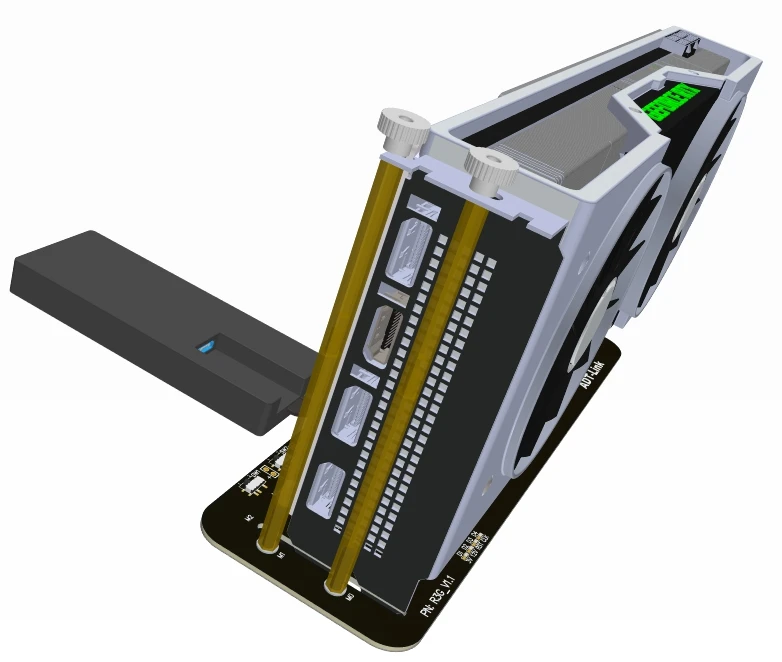

1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica también debe estar conectado, después de la instalación, la fuente de alimentación DELL se encenderá con luces naranjas.

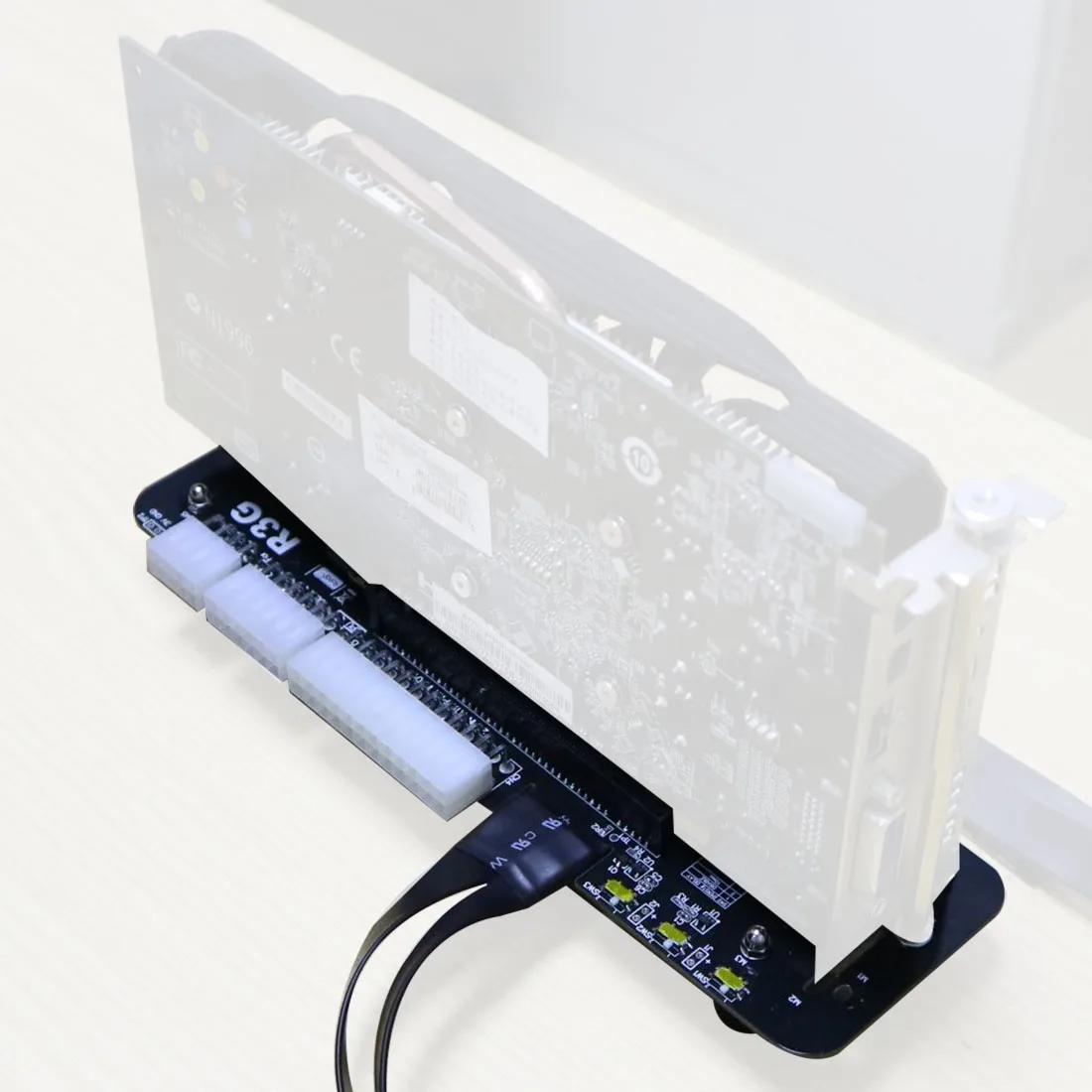

3. Puede conectar el cable M.2 cuando el ordenador esté apagado. Después de encenderlo, la fuente de alimentación ATX iniciará automáticamente el ventilador para que gire. Si utiliza la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instale el controlador de la tarjeta gráfica. La Instalación del proceso de conducción puede provocar que el ordenador se reinicie.
4. acabado.
Descarga del archivo de vídeo de instalación:
http:// www.adtlink.cn/Uploads/download/R3G&ATX_INSTALL.mp4
http:// www.adtlink.cn/Uploads/download/R3G&DELL_INSTALL.mp4
¿Cuáles son los portátiles y las tarjetas gráficas compatibles con R43G? ¿Hay alguna forma de usarlo normalmente?
La computadora portátil debe tener una interfaz M.2 NVMe o una interfaz Thunderbolt 3 para instalarse y usarse. Y por favor, instale Nvidia 417,01 o una versión más reciente para instalarlo y usarlo sin problemas.

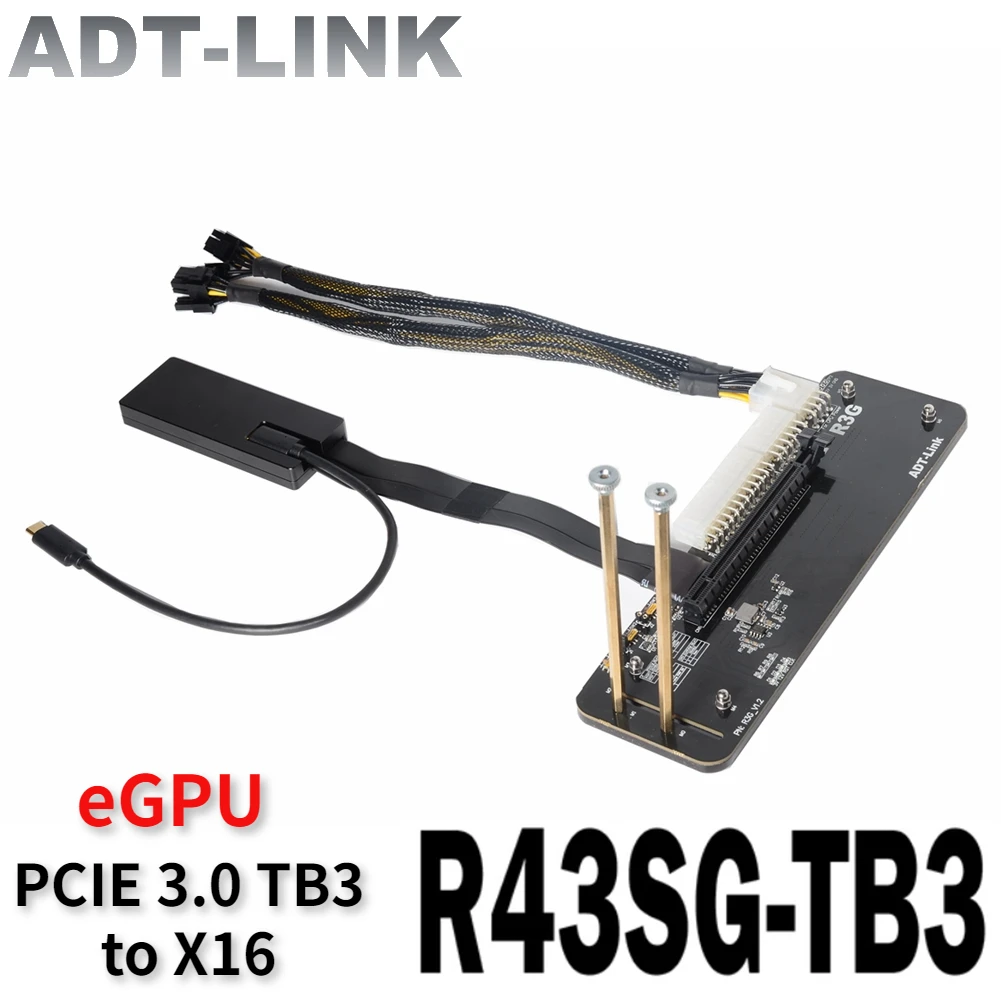

Comprar Cable de extensión ADT R43SG-TB3 PCIe x16 a TB3, adaptador externo eGPU para placas base ITX STX NUC, Notebook pci-express 16x
