Waveshare ESP32-S3 Placa de desarrollo de pantalla redonda táctil capacitiva de 2,1 pulgadas, 480 × 480, IPS, procesador de doble núcleo LX7 de 32 bits

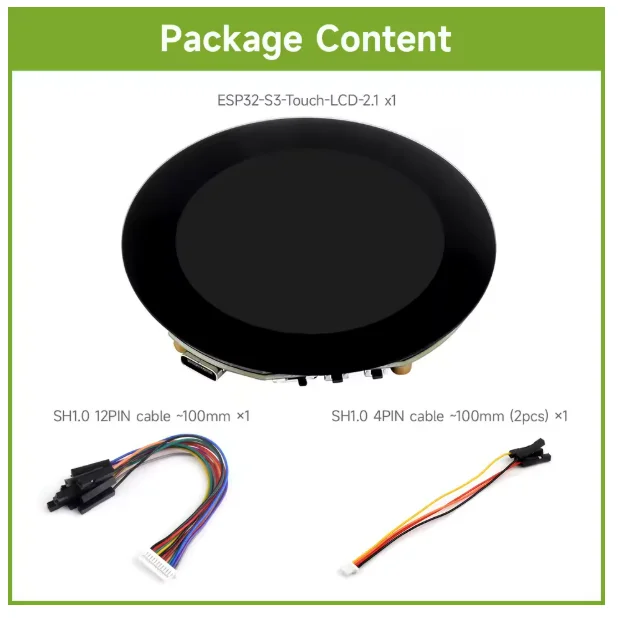

ESP32-S3-Touch-LCD-2.1

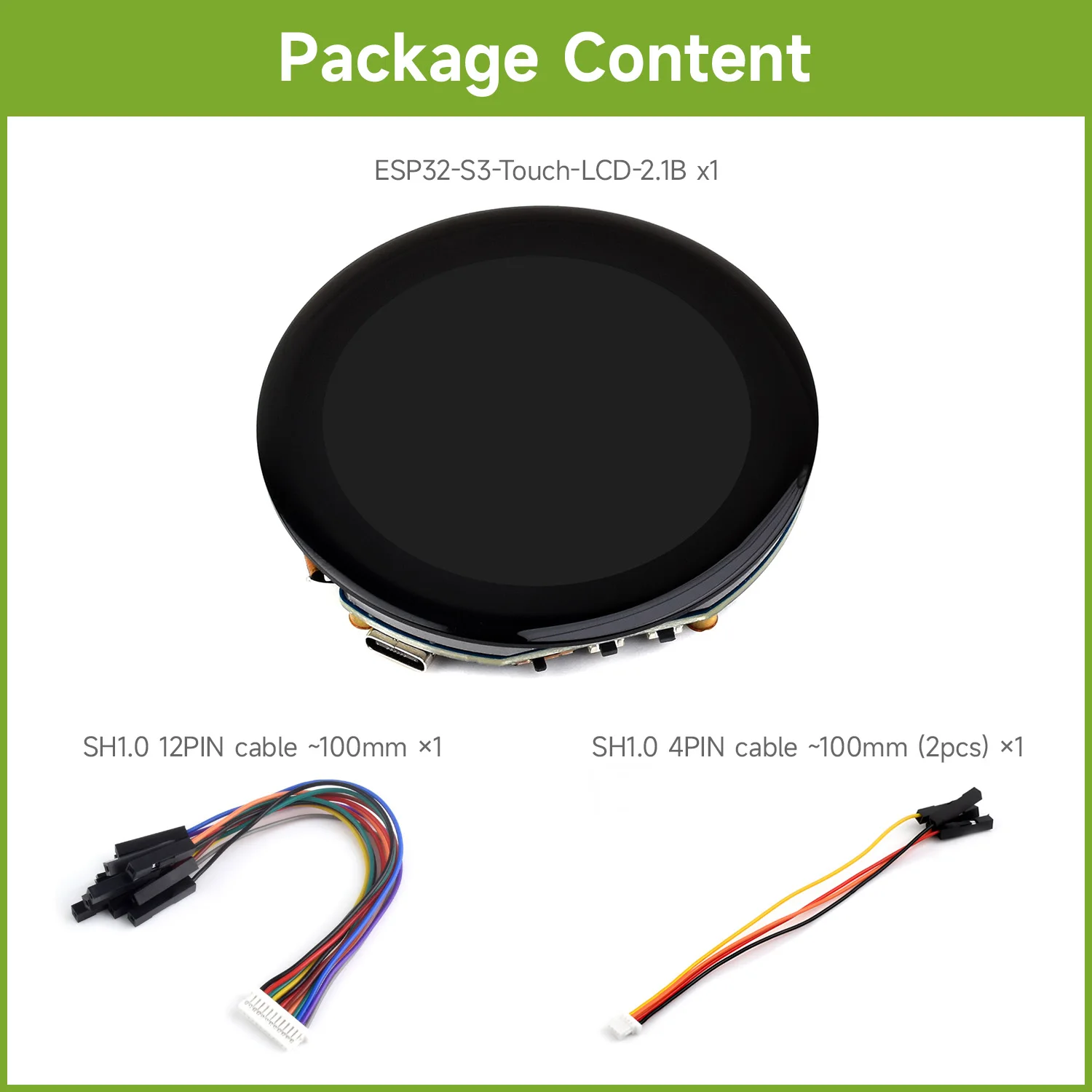

ESP32-S3-Touch-LCD-2.1B

ESP32-S3-Touch-LCD-2.1es una placa de desarrollo de microcontrolador con soporte WiFi de 2,4 GHz y Bluetooth BLE 5, integra Flash y PSRAM de alta capacidad.La pantalla táctil capacitiva integrada de 2,1 pulgadas puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas, adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3.

• Equipado con procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento, frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

• SRAM incorporada de 512 KB y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM

• Pantalla táctil capacitiva integrada de 2,1 pulgadas, resolución 480×480, color 262K

• Admite control táctil a través de la interfaz I2C, con soporte de interrupción

• Adaptando UART, I2C y algunas interfaces IO, integra un puerto USB de velocidad completa

• Sensor QMI8658 de 6 ejes integrado, sensor RTC, ranura para tarjeta TF y módulo de gestión de recarga de batería, etc.

• Admite control preciso, como reloj flexible y múltiples modos de energía para lograr un bajo consumo de energía en diferentes escenarios

1. ESP32-S3R8
   Procesador de doble núcleo, frecuencia operativa de hasta 240 MHz

2. Sensor de actitud QST
   QMI8658 (IMU de 6 ejes incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes)

3. TCA9554PWR
   Chip expansor GPIO

4. FSUSB42UMX
   Chip de selección UART, el encabezado UART de 4 pines se desactiva cuando se conecta al puerto UART tipo C

5. CH343P
   USB a UART con circuito de descarga automática integrado, que permite grabar programas sin operaciones adicionales

6. Flash de 16 MB

7. Chip RTC
   Chip RTC PCF85063

8. Gerente de recarga de batería

9. ME6217C33M5G
   Regulador de baja caída, salida de 800 mA (máx.)

10. Puerto USB tipo C

11. Conector de batería MX1.25
    Conector MX1.25 de 2 pines, para batería de litio de 3,7 V, admite carga y descarga

1. Conector de clavija multifuncional de 12 pines

2. Conector IPEX1
   Cambio para usar antena externa resoldando la resistencia

3. Ranura para tarjeta TF

4. Conector de batería RTC
   para conectar recargable Batería RTC

5. encabezado I2C
   Al conectarse con un chip interno, solo admite los periféricos I2C y no se puede mapear con otras funciones

6. Encabezado UART
   solo disponible cuando el puerto USB a UART tipo C no está conectado

7. Puerto USB A UART tipo C

8. Zumbador

9. Indicador de encendido

10. Indicador de carga
    Indicador de carga de la batería de litio, se ilumina durante la carga, se apaga cuando está completamente cargada (el estado de la luz es incierto cuando la batería no está conectada)

11. Botón de control de alimentación de la batería

12. Botón RESET

13. Botón BOOT
