Waveshare ESP32-S3 Placa de desarrollo LCD redonda de 1,85 pulgadas, 360 × 360, discurso AI, caja de altavoz inteligente

ESP32-S3-Touch-LCD-1.85Ces una placa de desarrollo de microcontrolador con soporte Wi-Fi de 2,4 GHz y Bluetooth BLE 5, integra Flash y PSRAM de alta capacidad.Pantalla LCD integrada de 1,85 pulgadas que puede ejecutar sin problemas programas GUI como LVGL.Combinado con varias interfaces periféricas, es adecuado para el rápido desarrollo de HMI y otras aplicaciones ESP32-S3.

• Equipado con procesador dual-core Xtensa de 32 bits LX7 de alto rendimiento, frecuencia principal de hasta 240 MHz

• Admite Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada

• SRAM incorporada de 512 KB y ROM de 384 KB, con 16 MB de Flash integrado y 8 MB de PSRAM

• Pantalla LCD integrada de 1,85 pulgadas, resolución 360×360, color 262K

• Admite control táctil capacitivo a través de la interfaz I2C, con soporte de interrupción

• Adaptación de UART, I2C y algunas interfaces IO

• Decodificador de audio integrado, micrófono, sensor RTC, ranura para tarjeta TF y módulo de gestión de recarga de batería, etc.

• Admite control preciso, como reloj flexible y múltiples modos de energía para lograr un bajo consumo de energía en diferentes escenarios

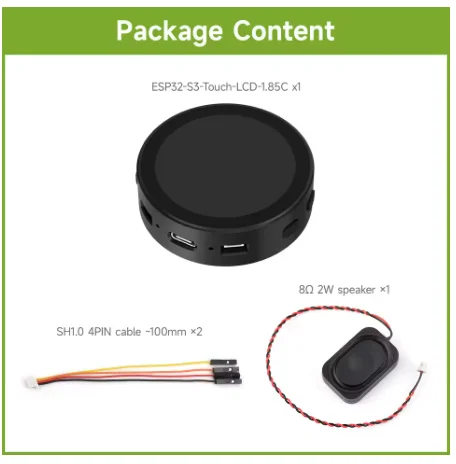

ESP32-S3-Touch-LCD-1.85C

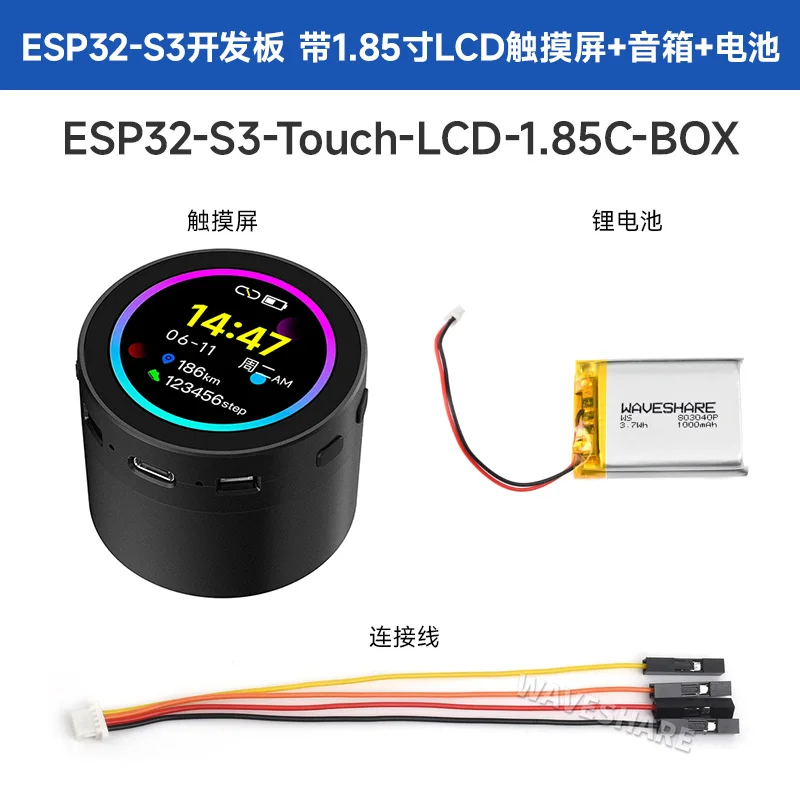

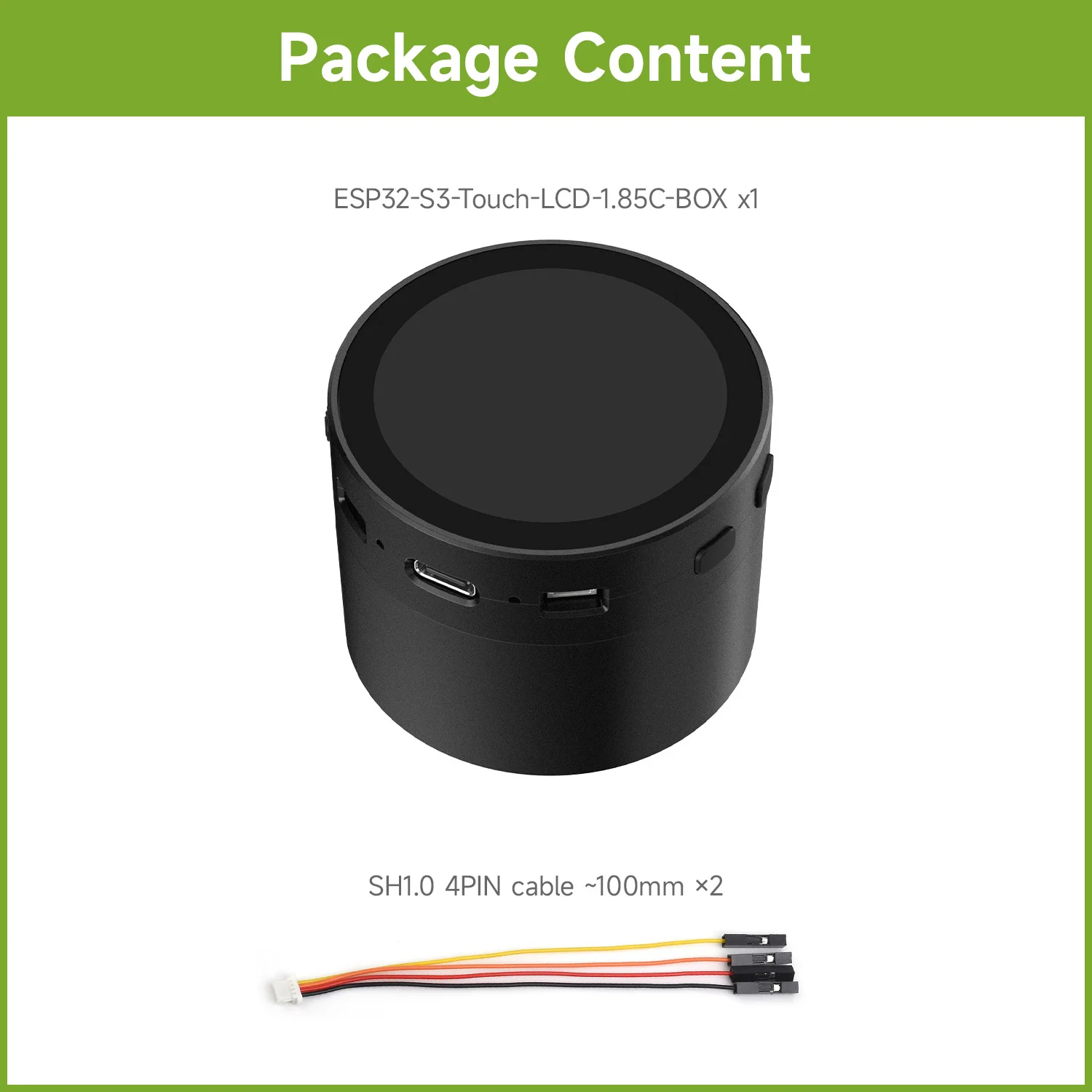

ESP32-S3-Touch-LCD-1.85C-BOX

1. ESP32-S3R8
   Procesador de doble núcleo, frecuencia operativa de hasta 240 MHz

2. Flash de 16 MB

3. TCA9554PWR
   Chip expansor GPIO

4. Chip RTC
   Chip RTC PCF85063

5. Chip amplificador

6. Decodificador de audio PCM5101

7. Gerente de recarga de batería

8. MP1605GTF-Z
   Módulo de alimentación, admite salida de hasta 3,3 V 2 A.

9. Perilla de ajuste de volumen

10. Ranura para tarjeta TF

11. Conector IPEX1
    Conmutación para usar la antena externa resoldando una resistencia integrada

12. Antena cerámica integrada

13. Fuente de alimentación de la batería ON/OFF

14. Conector de altavoz

15. Micrófono

1. Conector de batería MX1.25
   Conector MX1.25 de 2 pines, para batería de litio de 3,7 V, admite carga y descarga

2. Encabezado UART

3. Indicador de encendido

4. Puerto USB tipo C

5. Indicador de carga
   Indicador de carga de la batería de litio, se ilumina durante la carga, se apaga cuando está completamente cargada (el estado de la luz es incierto cuando la batería no está conectada)

6. encabezado I2C
   Al conectarse con un chip interno, solo admite los periféricos I2C y no se puede mapear con otras funciones

7. Conector de batería RTC
   para conectar recargable Batería RTC

8. Conector de clavija de 1,27 mm
   Conector reservado de 28 pines, adaptando GPIO y otros pines de función

9. Botón RESET

10. Botón BOOT
