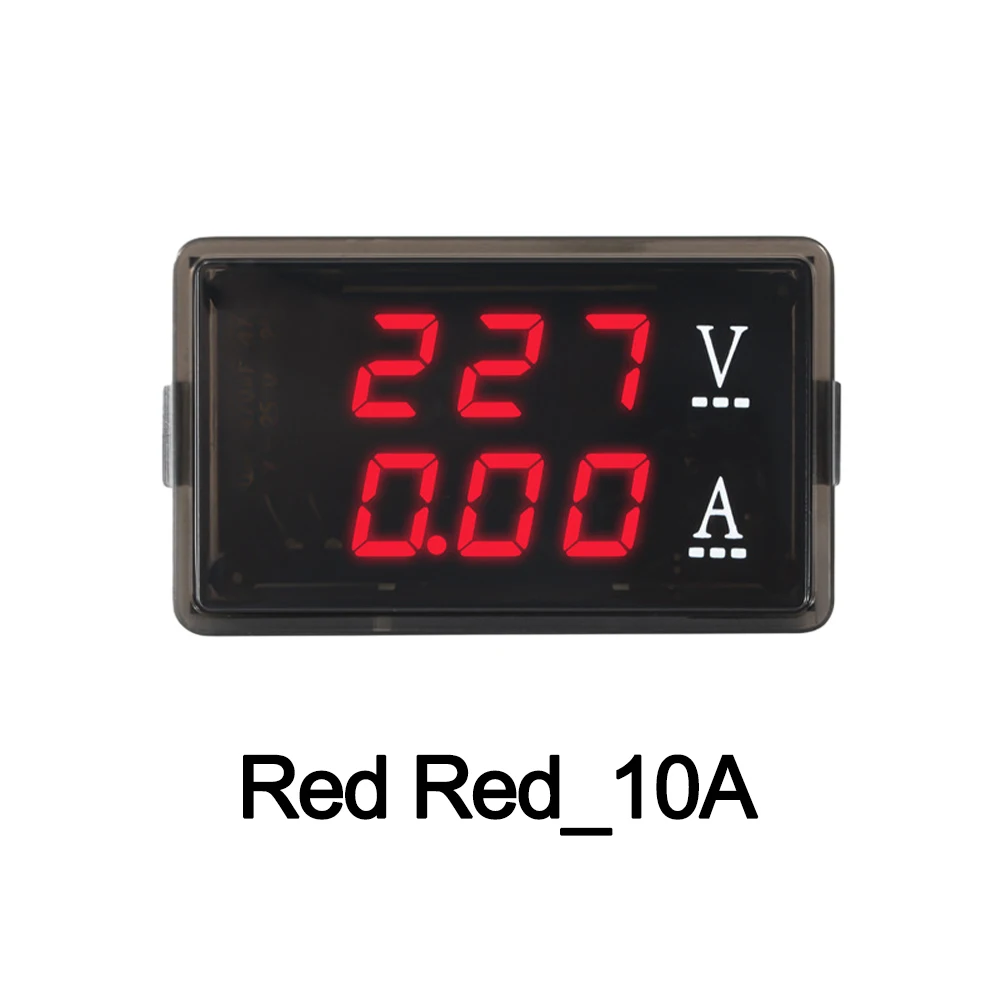

Voltímetro digital Amperímetro AC70-480V 10A 100A LED azul + rojo Medidor de voltios de amperios digitales duales

Descripción:

1.Una tabla de control de corriente, voltaje y doble propósito al mismo tiempo.

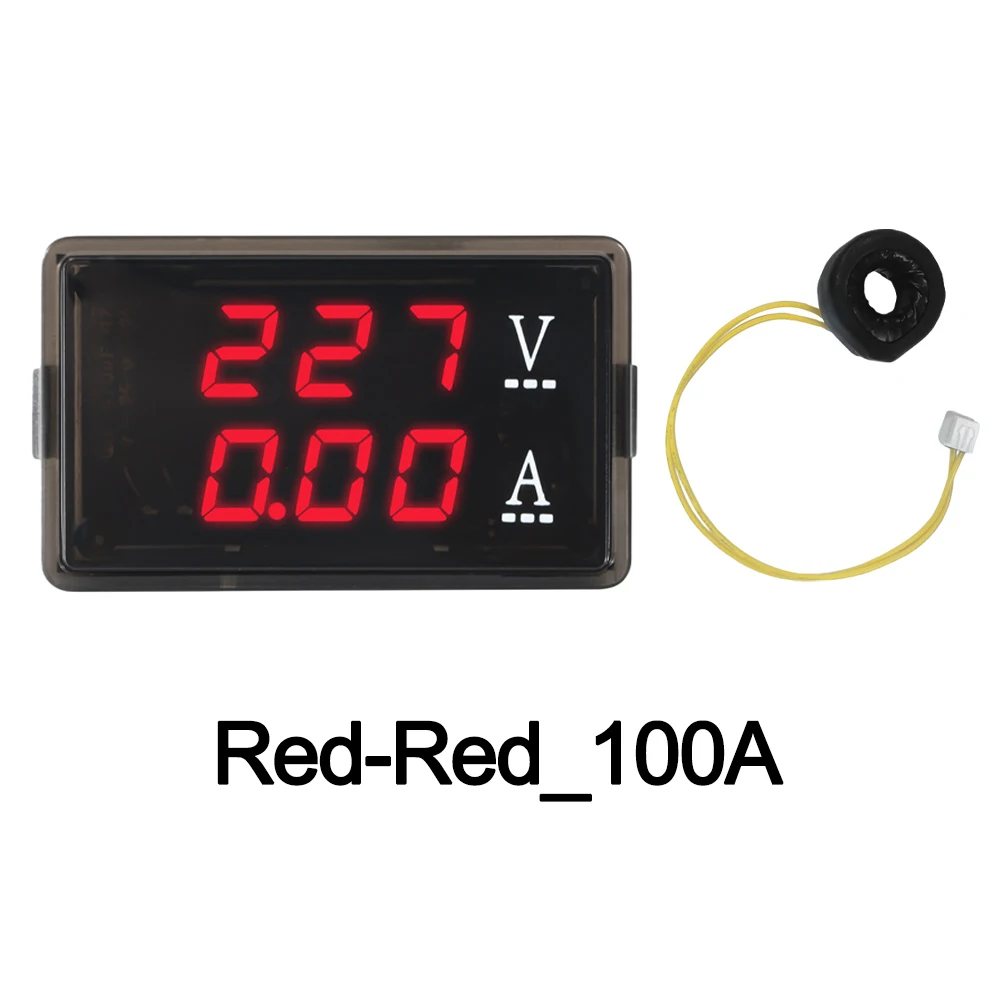

2.Tipo dividido: fácil de instalar, el transformador y el instrumento están separados, el transformador se puede instalar de acuerdo con la ubicación real de las necesidades de medición (se puede alargar el cable del extremo secundario del transformador para lograr la posición de instalación ideal)

3.Sistema de dos cables: no se requiere fuente de alimentación adicional y los dos cables amarillos del terminal 3P están conectados para medir el voltaje mientras suministra energía al cabezal del medidor (no se requiere polaridad).

4.La prueba de corriente no necesita comprar otro transformador, el instrumento viene con un transformador de alta precisión

5.El cabezal del medidor tiene un potenciómetro de ajuste fino incorporado, que puede calibrar el voltaje y el error de corriente por sí solo.

Parámetros del producto:

Rango de voltaje de alimentación: AC70-480V

Rango de medición actual: 10A (0,00-9,99A) -100A (0,0-100A) Opcional

Modo de visualización: pantalla de tubo digital LED

Color de la pantalla: (todo rojo) Monocromo (todo azul) Dos colores (rojo azul)

Orificio de instalación: 45,5 x 26,5 mm

Velocidad de medición: 200mS/tiempo

Nota especial: el modo de visualización se puede combinar según los requisitos del cliente.

Precisión de medición: 1% (±1 palabra)

Longitud del terminal: 20 cm

Longitud del cable del transformador: 17 cm

El paquete incluye:

1 x voltímetro digital amperímetro AC70-480V 10A 100A azul + LED rojo amplificador digital dual voltímetro medidor

Atención:

1.La secuencia de cableado del instrumento es: primero conecte el voltaje de 220 V del circuito actual y finalmente conéctelo.Después de conectar la fuente de alimentación de 220 V, no puede tocar ninguna pieza ni circuito detrás del instrumento para evitar el peligro de descarga eléctrica.

2.Tipo dividido: el terminal 2,54 2P está conectado al transformador de CA CT, las dos líneas amarillas están conectadas para medir el voltaje de CA, no conectar incorrectamente causará daños al instrumento y responsabilidad.

3.Esta tabla está diseñada utilizando el principio del condensador buck, porque cuanto mayor sea la frecuencia, menor será la impedancia del condensador, por lo que no es adecuada para regulación de velocidad electrónica de alta frecuencia, frecuencia de onda sinusoidal sin potencia u otras ocasiones con alta frecuencia. componentes, de lo contrario es fácil quemarse.!

4. En la selección del rango, no cuanto mayor sea el rango, mejor, mayor será el rango de error, se recomienda que sea 1,5 o 2 veces el valor real de la prueba.
