ADT-Link PCIe 5.0 x4 a U.2/U.3/E1.S/E3.Sadaptador
Nombre de marca: ADT-LINK
Nombre del producto:PCIe 5.0adaptador
Modelo de producto:R27A, R27B, R27C
Tretornospeed: 128Gb/Sec (PCIe gen5 x4 Máx.)
Aplicación:Tarjeta SSD U.2/U.3/E1.S/E3.S a la interfaz PCIe x4/x8/x16
Descripción del número de pieza de la serie ADT R27 de adaptadores:
Parte-NúmeroDescripciónAncho de banda(Máx.)R27AAdaptador PCIe x4 a U.2 SFF8639 con soportePCIe 5.0 x4 (128G/bps)R27BPCIe x4unU.3 SFF-TA-1001unadaptadorcon soportePCIe 5.0 x4 (128G/bps)R27CPCIe x4aE1.S/E3.S (SFF-TA-1002)unadaptadorcon soportePCIe 5.0 x4 (128G/bps)
Fotos mostradas:

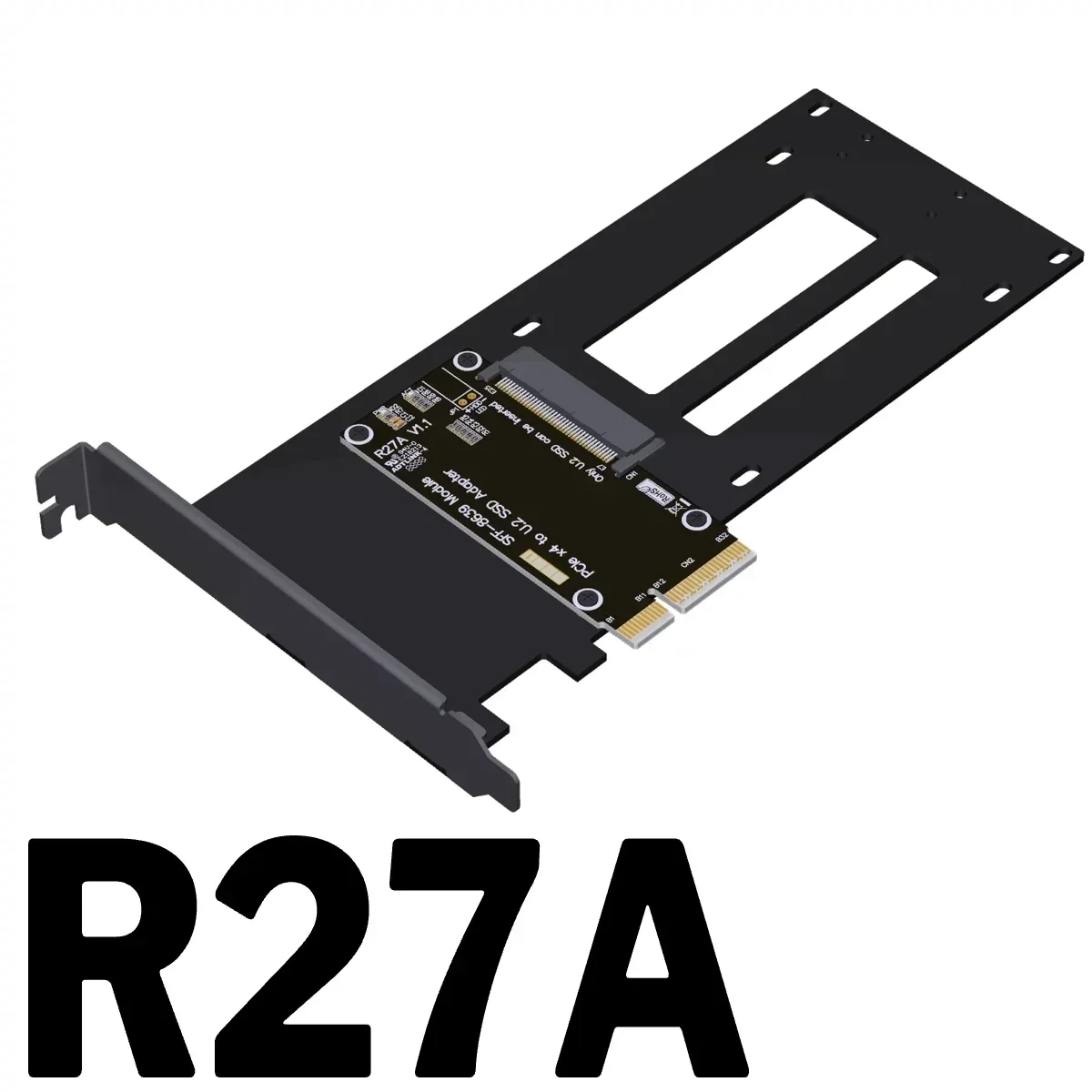

R27A:

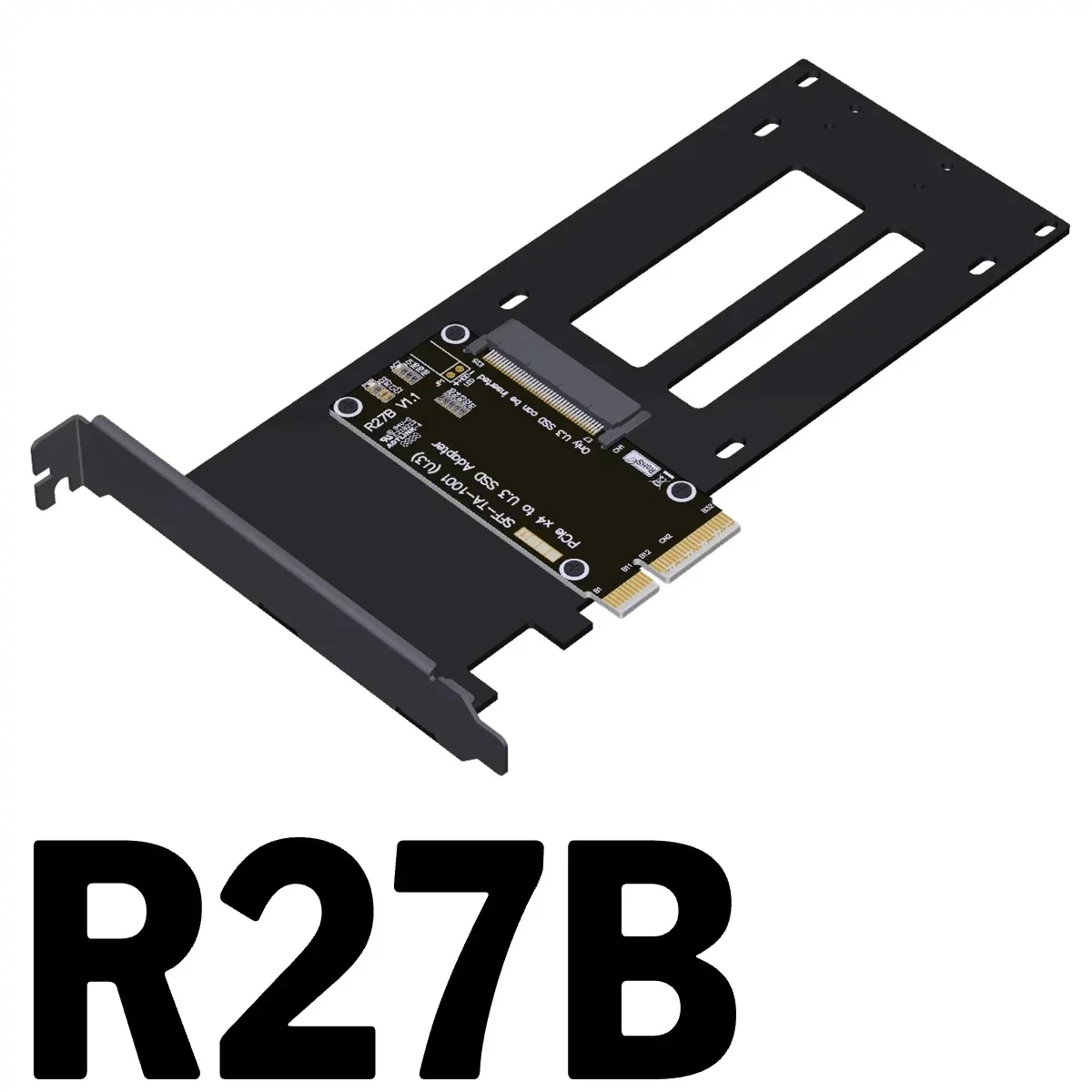

R27B:

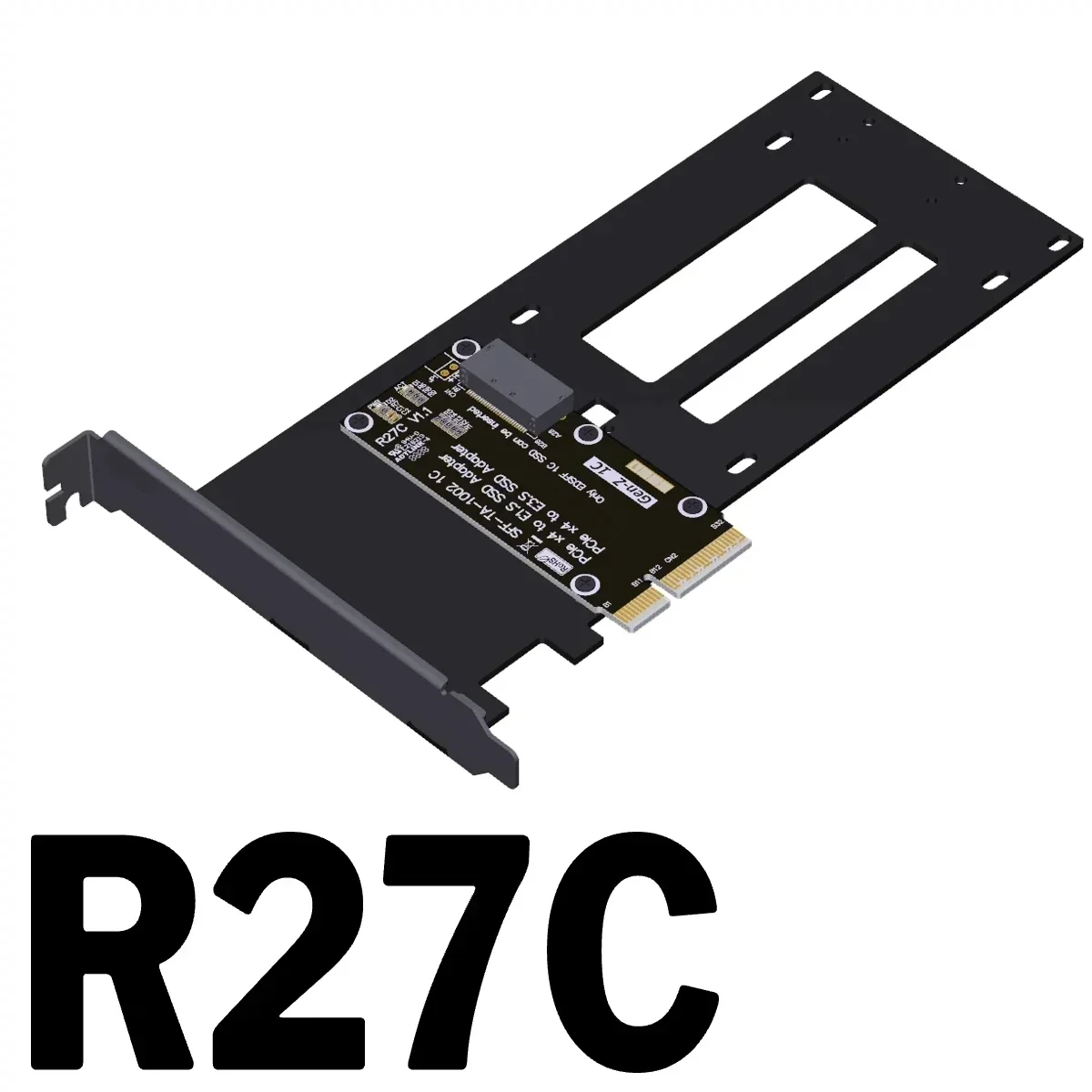

R27C:
Ventajas del producto:
1.Admite PCIe 5.0X4 compatible con Gen3, Gen4 y Gen5
2.Diseño exclusivo de placa base de soporte, perfecto para disco duro U.2/U.3/E1.S/E3.S
3.Proceso chapado en oro con dedo dorado, espesor de oro hasta 10U, de acuerdo con los estándares internacionales de IPC
4.Placa PCB anti oxígeno de alta frecuencia y baja resistencia y alta temperatura, sin deformación, topacio de color semitransparente, sin blanco, sin negro
Resumen de las cuestiones técnicas:
¿Cómo distinguro entre discos duros E1.S y E3.S?
Inserte el disco duro boca arriba consultando la siguiente figura.
¿Cuál es el tamaño del soporte para el modelo R27A, R27B, R27C?
¿Cómo son normales los indicadores R27A, R27B y R27C?
El indicador D2 de R27A y R27B es el indicador de encendido y el indicador D1 es el indicador de lectura/escritura.Normalmente, el indicador D1 está encendido y el indicador D2 parpadea en estado de lectura/escritura.R27C Normalmente, tanto D1 como D2 están encendidos.D1 está encendido cuando el dispositivo está encendido.Si necesita apagar el dispositivo, apáguelo.
¿Cómo arreglar R27A, R27B, R27C utilizando diferentes tipos de discos duros?
Los R27A y R27B se entregan con el paquete de tornillos R27AB.Para más detalles, consulte el vídeo de instalación.
El R27C viene con tres paquetes de tornillos.Para diferentes tipos de discos duros, consulte el vídeo de instalación.
¿Son compatibles entre R27A, R27B y R27C entre sí?
No son compatibles entre sí, no se pueden mezclar.R27C es aplicable a discos duros E1.S y discos duros E3.S, R27A es aplicable a discos duros U.2 y R27B es aplicable a discos duros U.3.Aunque la apariencia de la interfaz de U.2 y U.3 es la misma, la definición del pin es diferente y no se puede mezclar.
¿El modelo R27C es compatible con 5.0?
La medición de laboratorio puede alcanzar PCIe5.0 y los datos medidos son los siguientes:
Especificación R27A:
Especificación R27B:
Especificación R27C:
Diagrama esquemático R27A:
Diagrama esquemático R27B:
Diagrama esquemático R27C:
Enlace de descarga:
3D PDF 文.请用 软件.
Descarga de archivos PDF 3D y pasos 3D:
Descarga de archivos esquemáticos:
Especificación archivodescargar:
