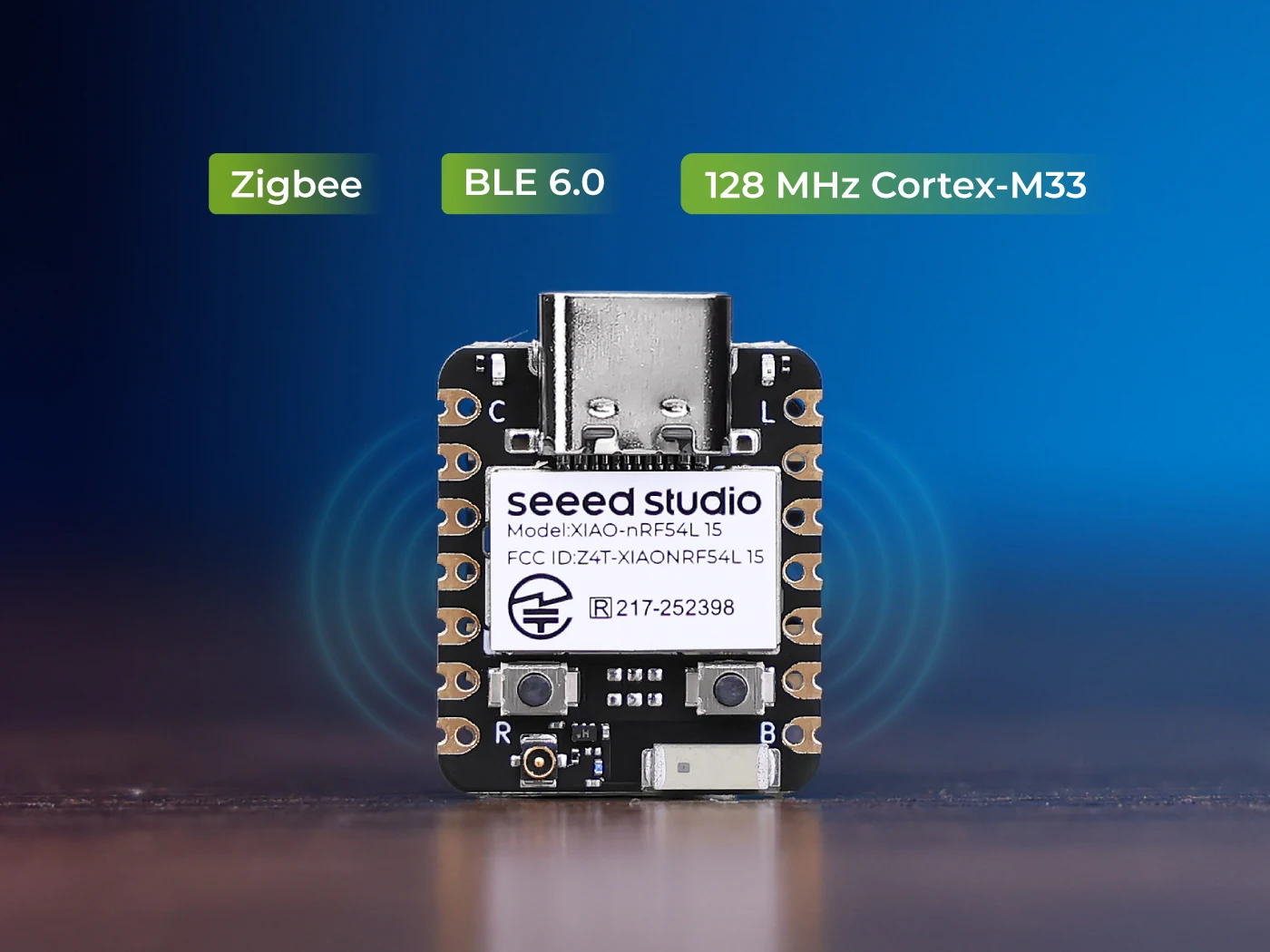

Seeed Studio XIAO nRF54L15, 128MHz Arm Cortex-M33,BLE 6,0, Matter, Thread, Zigbee, 16GPIO, USB tipo C, carga de batería

Descripción

• XIAO nRF54L15 es una placa de desarrollo potente pero compacta creada alrededor del SoC nRF54L15 de Nordic, que presenta un núcleo Arm Cortex-M33 de 128 MHz con NVM de 1,5 MB.Esta placa del tamaño de un pulgar destaca en aplicaciones modernas de IoT con conectividad inalámbrica integral que incluyen protocolos BLE 6.0, Matter, ThreadandZigbe.

• Con un consumo de energía ultrabajo, es ideal para dispositivos IoT que funcionan con baterías.

• La placa pequeña ofrece 16 GPIO, interfaz USB tipo C y capacidades de carga de batería integrada.

• Las características de seguridad mejoradas garantizan una protección sólida para las implementaciones de IoT.

• Los desarrolladores pueden aprovechar el NordicnRF Connect SDK y PlatformIO con la compatibilidad con Zephyr RTOS para flujos de trabajo de desarrollo eficientes.

Características

Potente SoC con conectividad y seguridad avanzadas

XIAOnRF54L15fabricado en el SoC nRF54L15 de Nordic con un núcleo Cortex-M33 de brazo de 128 MHz (1,5 MB NVM) y un coprocesador de seguridad RISC-V dedicado.Estos dispositivos admiten múltiples protocolos inalámbricos, incluidos BLE 6.0, Matter, Thread y Zigbee (IEEE 802.15.4-2020).También cuenta con un nuevo modo de 4 Mbps para protocolos patentados de 2,4 GHz.Y es compatible con los principales ecosistemas como Amazon Sidewalk, Apple Find My y Google Find My Device a través de nRF Connect SDK.Las características de seguridad integrales incluyen arranque seguro, actualizaciones seguras de firmware, almacenamiento seguro, entorno de ejecución confiable habilitado para TrustZone, aceleración criptográfica con protección de canal lateral y detección de manipulaciones, lo que garantiza una protección sólida para las implementaciones de IoT.

Eficiencia energética ultrabaja

XIAO nRF54L15 está optimizado para aplicaciones alimentadas por baterías de larga duración, aprovechando la eficiencia líder en la industria del SoC nórdico nRF54L15 (0,6uA en el modo Sistema APAGADO del chip) y un circuito de carga de batería integrado.Actualmente se verifican la precisión de los datos finales del consumo de energía a nivel de la placa y se anunciarán pronto.

Experiencia de desarrollo optimizada

El soporte completo para Nordic nRF Connect SDK y PlatformIO (Zephyr) permite flujos de trabajo de desarrollo integrados eficientes.(Nota: Arduino IDE no es actualmente compatible)

Diseño listo para la producción con soporte para PCBA

XIAO nRF54L15 presenta un diseño SMD (dispositivo de montaje en superficie) optimizado para la producción con orificios de sello estandarizados, lo que lo hace perfecto para la integración de PCBA (montaje de placa de circuito impreso) comercial.A través de nuestro programa de patrocinio Fusion PCBA, no solo puede disfrutar de los precios unitarios más bajos para todos los módulos XIAO de nuestra Biblioteca Fusion Open Parts, sino que también fabrica y escala sus diseños de PCBA basados en XIAO a bajo costo (30% de descuento) con GRATIS Diseño para servicios de consultoría de fabricación, agilizando su viaje desde el prototipo hasta la producción.

Nota:El manual de usuario XIAO SoM controla todos los materiales de hardware y software de XIAO, proporcionando pautas profesionales de diseño de productos para ayudarlo a acelerar la identificación.información.

Especificación

Nombre del producto

Ver Estudio XIAO nRF54L15

Vered Studio XIAO nRF54L15 Sense

XIAO nRF52840: la pequeña placa Arduino admite Bluetooth 5.0

XIAO nRF52840: la pequeña placa Arduino admite Bluetooth 5.0

Conjunto de chips

nRF54L15 SoC inalámbrico de potencia ultrabaja - nordicsemi.com

nRF52840 - SoC Bluetooth 5.4 - Nordicsemi.com

Procesador

brazo® Cortex®-M33 128MHz

brazo® Cortex®-Procesador M4 de 32 bits con FPU de 64 MHz

Coprocesador RISC-V 128 MHz

RAM

256 KB

256 KB

Flash

Memoria no volátil de 1,5 MB (NVM)

1 MB de Flash interno + 2 MB de Flash externo

Interfaz

16 pines GPIO (PWM)

14x pines GPIO (PWM)

11x Pin GPIO (PWM)

16 pasadores digitales.

14x Pin Digital

11x Pin Digital

6x Pin Analógico

6x Pin Analógico

6x Pin Analógico

2x I2C

1x I2C

1x I2C

1x UART

1x UART

1x UART

2x SPI

2x SPI

1x SPI

1x NFC

1x NFC

1x NFC

A bordo

1x LED de usuario (1 color)

1x LED de usuario (3 colores)

1x LED de carga (indicador de carga de la batería)

1x LED de carga (indicador de carga de la batería)

1x botón de reinicio

1 antena BlueTooth

1x botón de usuario

1x botón de reinicio

1x antena cerámica integrada

1x antena cerámica integrada

1x conector IPEX4 (para antena externa)

/

/

1x IMU de 6 ejes

/

1x IMU de 6 ejes

1 micrófono PDM.

1 micrófono PDM.

Conectividad inalámbrica

Bluetooth LE 6.0 (incluye sonido de canal)

Bluetooth LE 5.2

Malla Bluetooth

Malla Bluetooth

NFC

NFC

Hilo

Hilo

Zigbee

Zigbee

Asuntos

Asuntos

Acera de Amazon

Protocolos patentados de 2,4 GHz

Protocolos patentados de 2,4 GHz

/

Entrada de energía

Tipo C: 5V

Batería: 3,7 V

Modo de bajo consumo

Los resultados de la prueba se finalizarán pronto.Por favor, mantente sintonizado.

5uA

Software

Compatibilidad

SDK de conexión nRF nórdico

IDE de Arduino

PlataformaIO

PlataformaIO

Zefyr RTOS

MicroPythón

/

CircuitoPython

/

Zefyr RTOS

Trabajando

Temperatura

-40°C a 105°C

-40 a 85°C

Dimensiones

21x17,8mm

Varientes

Ver Estudio XIAO nRF54L15| Pequeña placa de desarrollo BLE con potencia ultrabaja

El paquete de 3 unidades estará disponible pronto.Manténgase sintonizado.

Vered Studio XIAO nRF54L15 Sense| Detección compacta de movimiento y sonido en una placa BLE

El paquete de 3 unidades estará disponible pronto.Manténgase sintonizado.

Vered Studio XIAO nRF52840 (Precoldado)

Vered Studio XIAO nRF52840 (3PCS)

Vered Studio XIAO nRF52840 (Precoldado)

Vered Studio XIAO nRF52840 (3PCS)

Descripción general del hardware

●ANTERIOR

●ESPALDA

●PinOut

Aplicaciones

●Usables de última generación

Cree rastreadores de salud compactos con batería de larga duración o desarrolle soluciones de pago portátiles seguras utilizando su NFC integrado y sus funciones de seguridad avanzadas.

●Centros seguros para el hogar inteligente

Construya un enrutador Matter-Thread seguro y confiable o un puente multiprotocolo que unifica varios dispositivos domésticos inteligentes en una red confiable.

●Sensores industriales IoT (IIoT)

Desarrolle sensores industriales inteligentes que realizan TinyML en el dispositivo para mantenimiento predictivo, al tiempo que garantizan la integridad de los datos y la seguridad del dispositivo con su protección de nivel de hardware.

●Prototipos avanzados

Funciona como una herramienta de desarrollo versátil para depurar redes multiprotocolo o crear rápidamente diseños a prueba de conceptos para productos inalámbricos seguros y de bajo consumo.

Lista de piezas

Vered Estudio XIAO nRF54L15 X1

Conector de 7 pines (2,54 mm) X2
