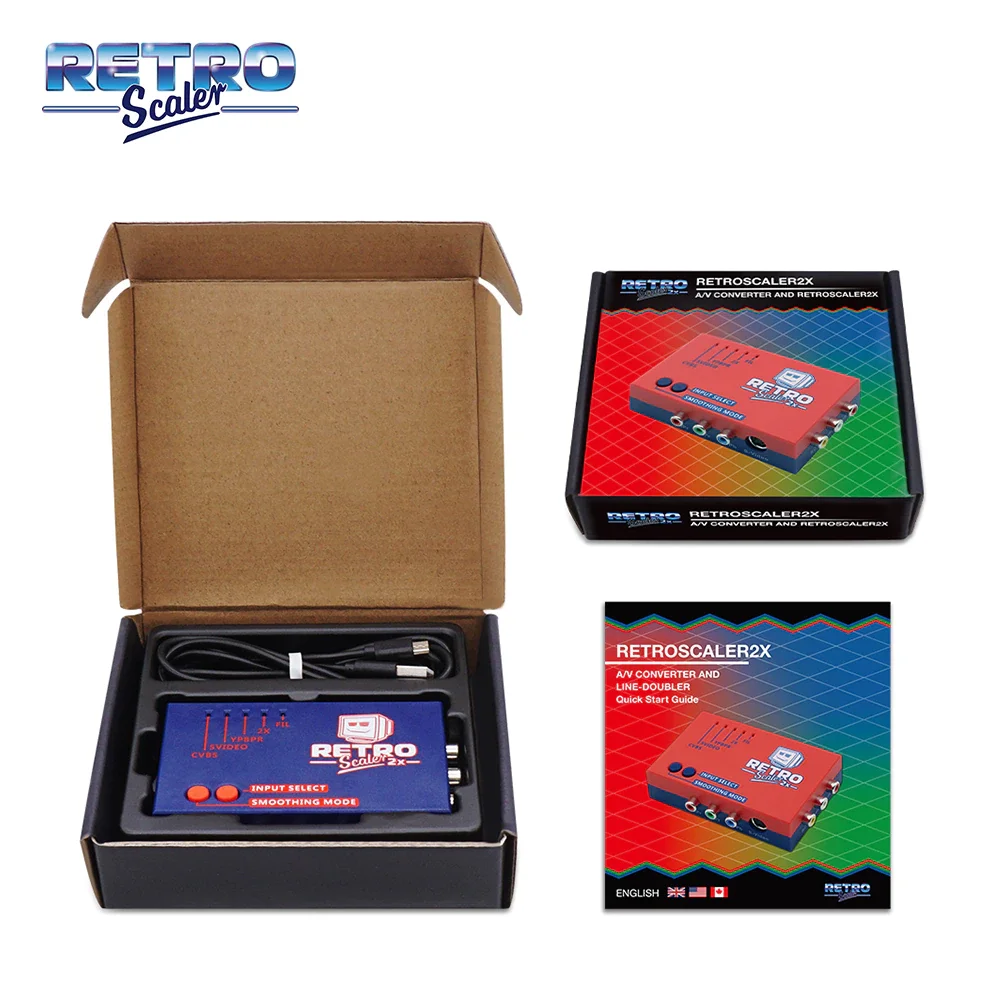

Convertidor y duplicador de línea compatible con RetroScaler2x A/V a HDMI
Para consolas de juegos retro
Atención:
El RetroScaler2XNo es compatible con todosPAL-MConsolas en Brasil.
Consola compatible, pero no limitada a:
Vic20
Atari2600
MSX
NES
N64
NGC
SFC
SNES
SuperFamicom
PIAYSATION2
SEGA Saturno
MD2
MD1
Dreamcast,
Commodore64 (C64)
Características del producto
Señales/resoluciones:
El RetroScaler2x puede aceptar fuentes 240p/480i/288P/576i NTSC/PAL a convertidor a salida HDMI 480p/576p (480p para NTSC, 576p para PAL). Por ejemplo, las señales 240p son compatibles correctamente, lo que permite una línea doble completamente progresiva a 480p. Las señales 480i están desentrelazadas y duplicadas también a 480p. Tenga en cuenta que la resolución de salida de este dispositivo solo es de hasta 480p/576p.
Retraso cero:
El RetroScaler2x es un dispositivo de retraso cero, probado usando múltiples mediciones y diferentes dispositivos.
Compatibilidad de regiones:
Admite señales NTSC y PAL, pero no se convierten entre sí. Eso significa que puede conectar cualquier señal con la que su dispositivo de destino sea compatible, pero es posible que NTSC no funcione en dispositivos PAL HDMI y viceversa.
Modos de filtro:
El modo "FIL" está completamente basado en las preferencias, pero el jugador retro promedio prefiere el modo FIL apagado para juegos 2D (SNES, Genesis, etc.) y encendido para juegos 3D (N64, saturno, etc.). Además, el modo FIL puede ayudar a reducir el parpadeo con algunos juegos de solo 480i.
Compatibilidad:
Otra gran característica del RetroScaler2x es que emite una señal real de 480p60, ¡lo que lo hace compatible con todos los dispositivos con los que lo probé! La compatibilidad es un gran problema para los jugadores retro, ya que las pantallas modernas no están acostumbradas a la resolución o frecuencia de actualización de estas consolas más antiguas. Este dispositivo es una excelente ayuda para los streamers que desean la mayor posibilidad de compatibilidad.
Rendimiento-Audio:
El rendimiento de audio en RetroScaler2X es bueno, aunque no llegamos a decir que es perfecto. En usos generales, no hay problemas con la digitalización del audio, pero en los sujetadores suena como explosiones, la salida puede sonar un poco más áspera que a través del OSSC. Esto es algo que probablemente ni siquiera notará en los altavoces de un televisor, aunque podría hacerlo si tiene un amplificador externo o un sistema de cine en casa. En ese caso, por supuesto, generalmente es perfectamente fácil enrutar el audio alrededor del RetroScaler2X de todos modos.
Paso a través:
Al poner el RetroScaler2X en modo de paso, las señales entrantes compuestas, s-video o de componentes son simplemente transparentes y digitalizadas en HDMI. La compatibilidad con 240p es rara en el mundo de HDMI, pero al agregar un simple convertidor HDMI a VGA, puede convertir la señal nuevamente al dominio analógico. Esto hace que la unidad sea un transcodificador perfecto para ir con pantallas de 15 kHz como PVM, o por supuesto, el OSSC.
Conectando tu RetroScaler2x:
1) Conecte una fuente adecuada a los conectores compuestos, componentes (YPBPR) o S-video.
(Las entradas solo se pueden usar una a la vez y se recomienda encarecidamente que no deje las consolas enchufadas al mismo tiempo, incluso si están apagadas)
2) Asegúrese de estar conectado a la alimentación USB y luego encienda su RetroScaler2X.
3) Conéctese a la pantalla a través de la interfaz HDMI y luego juegue sus juegos.
4) Seleccione el botón de modo de vídeo apropiado según sus necesidades.
Información de seguridad importante:
Tenga en cuenta las siguientes precauciones de seguridad al usar su Retro Scaler2x.
Use la fuente de alimentación correcta-- El Retroscaler2x está alimentado por un puerto Micro USB normal de 5 voltios que puede ser alimentado por una fuente de alimentación normal o por un dispositivo que tenga un puerto USB. Asegúrese de que la fuente de alimentación que está utilizando cumple con cualquiera de los requisitos anteriores. Nunca use una fuente de alimentación que no esté regulada para evitar daños al equipo.
Apague la alimentación antes de conectar/desconectar el dispositivoE-- Para evitar daños en los circuitos integrados del dispositivo, apague siempre la alimentación antes de conectar el monitor o el dispositivo.
No exponer a gotas de humedad-- Puede entrar en contacto con la PCB y causar un cortocircuito. Nunca sumerja la unidad en agua.
Mantener alejado del fuego o de fuentes de calor altasS-RetroScaler2X no es inflamable, pero las altas temperaturas, como las de un incendio o un calentador eléctrico, pueden derretir la carcasa de plástico.
Por favor, supervise a los niños-- Retro no es un juguete y no está diseñado para ser usado por niños. Por favor, supervise a los niños si usan el Retro.
Botones, conectores y controles externos:
Entrada de vídeo por componentes-- Conecte el vídeo por componentes (YPBPR) o RGB con sincronización en fuentes verdes a esta entrada. Como nota, el chip utilizado en este dispositivo no es compatible con RGB, por lo que una entrada RGB SCART nunca será una opción.
Entrada S-video-- Conecte una fuente de S-video (conector de 4 pines) a esta entrada, otras fuentes no son compatibles.
Entrada AV-- Conector compuesto estándar (RCA). Puede conectar fuentes como Nintendo Super Famicom, Nintendo GameCube, N64, etc.
Salida de vídeo HDMI-- Todas las señales de vídeo y audio recibidas se emitirán en los modernos monitores/Televisores LCD con interfaz HDMI.
Entrada de energía-- Cualquier cargador Micro USB de calidad decente se puede utilizar para alimentar el RetroScaler2x, ya que es un dispositivo muy eficiente. ¡Incluso puedes alimentar el mío a través de los puertos USB de tu televisor!
Interruptor de encendido-- Cambia de encendido y apagado.
Selección de entrada (INPUT SELECT)-- El Botón de entrada selecciona entre las entradas compuestas, S-Video y Component Video, o combinación.
Selección de salida (suavizado)-- El botón de modo de suavizado le permite elegir en qué modo de vídeo está
2x Modo (luz LED naranja encendida):Este es el modo estándar "LINEDOUBLE" que emite 480p/576p. Este es el modo predeterminado del sistema cuando se enciende.
FIL (luces LED azules encendidas):Este modo añade una opción de filtrado para minimizar el aliasing de la imagen para la salida 480p/576p.
Paso a través (luz LED naranja y azul apagada):Este modo simplemente emite la señal de entrada, sin cambiar la resolución.
RetroTINK2X y OSSC
Simplemente puede usar los dos dispositivos en tándem, admite video compuesto y s-video y funciones avanzadas de ossc. Llevar RetroScaler2x al OSSC es muy fácil. Todo lo que necesitas es un simple adaptador de HDMI a VGA. Llevaremos un modelo probado en nuestra tienda que admite totalmente una salida de 240p y no parece aplastar los negros o los blancos sobresaturados.
Con un adaptador adecuado en la mano, configure el RetroScaler2X en el modo de transcodificación, conecte el adaptador HDMI a VGA a su RetroScaler2X, luego conecte la salida del adaptador a su OSSC a través del puerto VGA. Finalmente, cambie el puerto VGA EN EL OSSC al modo 480p (opción de muestreo- 480p en el muestreador- DTV 480p). Tiene acceso al famoso motor de escaneo OSSC y a los modos de multiplicación de líneas con todas sus fuentes de vídeo compuesto y S-Video.
También puede acceder a cosas como el tweaker de tiempo avanzado, que le permite centrar la imagen usando los controles traseros o aplicar un pequeño zoom falso usando los controles V.Active.
La siguiente figura es el diagrama de conexión de entrada de señal AV:
1.Debe preparar la cabeza macho estéreo 3,5 a la cabeza hembra de loto para conectar Audio AV y Audio Ossc. La cabeza de loto amarilla está conectada al RCA del Retroscaler2x.
2.El adaptador HDMI a VGA se utiliza para conectar la interfaz HDMI de Retroscaler2x y la interfaz VGA de OSSC.
