Raspberry Pi Pico UPS fuente de alimentación ininterrumpida, protección de batería, circuitos de monitoreo a través de Bus I2C para RPI Pico

Mantiene su Pico en funcionamiento mientras se recarga, monitorea el estado de la batería a través de I2C

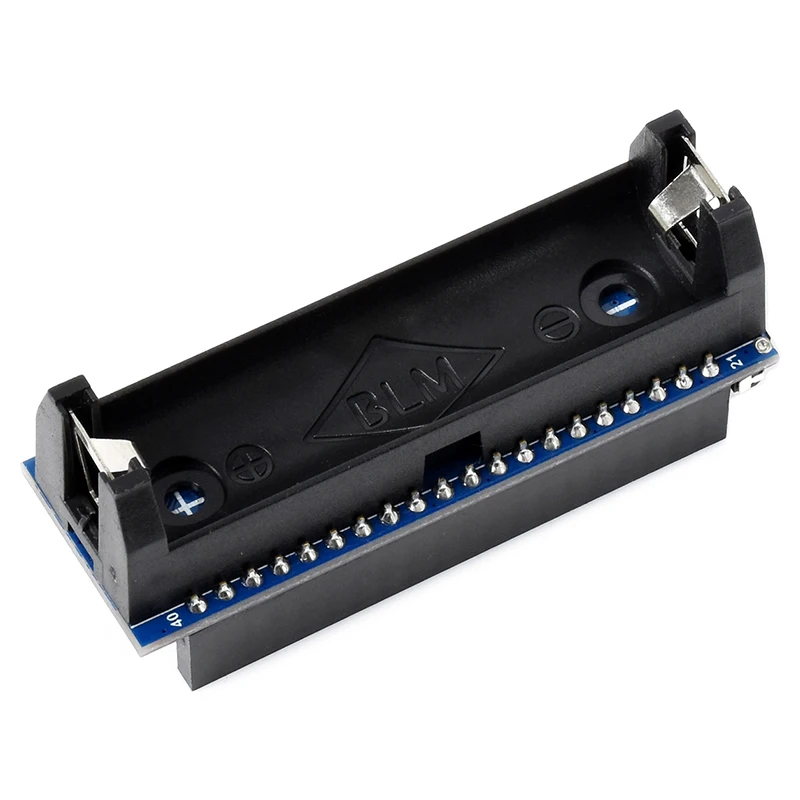

ElPico-UPS-AEs un dedicadoUPS (fuente de alimentación ininterrumpida)Módulo diseñado para Raspberry Pi Pico. Incorpora cargador de conmutación de batería de iones de litio con gestión de Ruta de Energía y chip de monitoreo de voltaje/corriente, permite monitorear el estado de funcionamiento de la batería a través del bus I2C.

• Cabezal estándar Raspberry Pi Pico, compatible con placas de la serie Raspberry Pi Pico

• Incorpora un cargador de conmutación de batería de iones de litio con gestión dinámica de la ruta de alimentación, fuente de alimentación más estable

• Comunicación de bus I2C, monitoreando el voltaje de la batería, la corriente, la potencia y la capacidad restante en tiempo real

• Circuitos de protección de baterías múltiples: protección contra sobrecarga/descarga, protección contra sobrecorriente, protección contra cortocircuitos y protección inversa, junto con la función de carga de ecualización, más seguro y estable

• Indicador de recarga integrado, indicador de potencia e indicador de advertencia de batería para comprobar si la batería está conectada correctamente

• Viene con recursos de desarrollo y manual (ejemplos de Raspberry Pi Pico C/C ++ y MicroPython)

VOLTAJE RECARGA

5V

AUTOBÚS CONTROL

I2C

SOPORTE BATERÍA

Batería Li-ion 14500(No incluido)

DIMENSIONES

60 × 21mm

Cabezal de PIN hembra integrado para fijación directa a Raspberry Pi Pico

1. ETA6003
   Chip cargador

2. INA219
   Chip de monitoreo de voltaje/corriente

3. S8261
   Chip de protección de batería Li-ion

4. FS8205
   Protección de batería Li-ion MOS

5. AO3400
   MOS de prueba inversa

6. SI2305
   Contracorriente que previene MOS

7. Cabezal Pico Pi de Rapsberry
   Para conexión directa a Raspberry Pi Pico

8. Interruptor de encendido

9. Botón Activar
   Active el circuito de protección después de reemplazar la batería

10. Soporte de batería 14500
