【Introducción del producto】

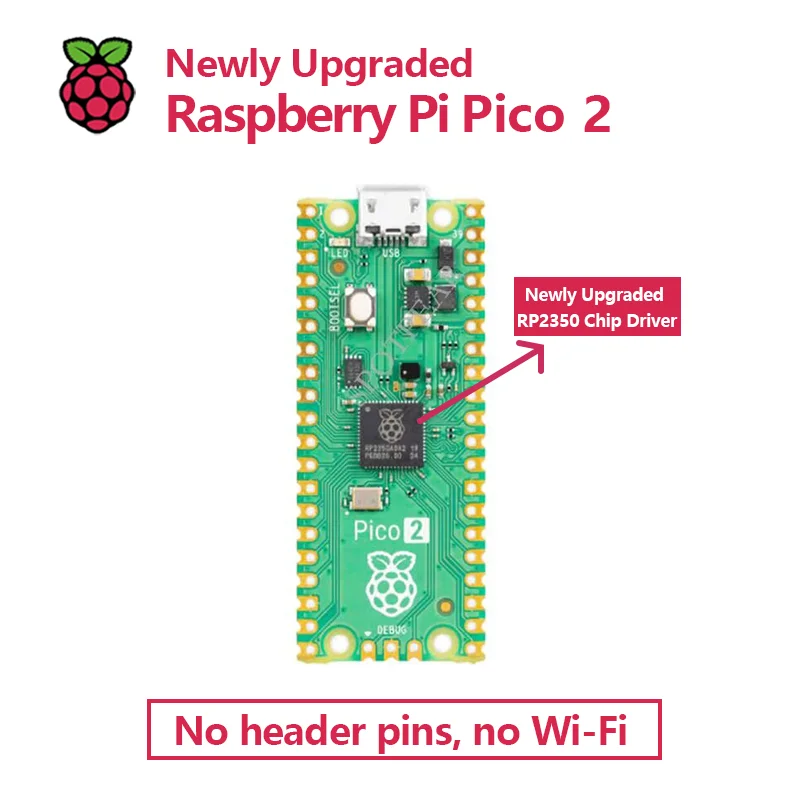

La Raspberry Pi Pico 2 es una placa de desarrollo de MCU basada en el nuevo microcontrolador RISC-V de doble núcleo Raspberry Pi RP2350 o Cortex-M33 de doble núcleo con SRAM en chip de 520 KB, un flash de 4 MB, un puerto micro USB para alimentación y programación y los mismos conectores GPIO que la placa Raspberry Pi Pico con un microcontrolador Cortex-M0+ de doble núcleo RP2040 con SRAM de 264 KB.
El RP2350 incorpora una CPU de doble núcleo Hazard3 RISC-V de código abierto y un Cortex-M33 de doble núcleo, pero solo se puede usar un grupo en un momento determinado.Además de los núcleos MCU más rápidos y la mayor capacidad de SRAM, el RP2350 es aproximadamente el mismo que el RP2040, aunque también agrega un bloque PIO adicional que lleva el total a tres.Una nueva característica importante es la seguridad incorporada cuando se utilizan núcleos Arm Cortex-M33 con Trustzone y otras funciones de seguridad.
Microcontrolador Raspberry Pi RP2350
Echemos un vistazo más de cerca al microcontrolador RP2350, antes de revisar la placa Raspberry Pi Pico 2.
Especificaciones de Raspberry Pi RP2350:
CPU
Arm Cortex-M33 de doble núcleo a 150 MHz con Arm Trustzone, arranque seguro
RISC-V Hazard3 de 32 bits de doble núcleo a 150 MHz (tubería en orden de 3 etapas; RV32IMAC con extensiones Zba, Zbb, Zbs, Zbkb, Zcb, Zcmp y Zicsr)
Se pueden utilizar hasta dos núcleos a la vez: 2x Arm, 2x RISC-V o 1x Arm + 1x RISC-V
Memoria
SRAM en chip de 520 KB
Almacenamiento
Hasta 16 MB de flash QSPI externo
Periféricos
Host/dispositivo USB 1.1.
2x UART
2x controladores SPI
2x controladores I2C
3x bloques PIO, 12x máquinas de estado PIO (IO programable)
HSTX (transmisión en serie de alta velocidad) transmite datos desde el dominio del reloj del sistema hasta hasta 8 GPIO (IO12-IO19) a una velocidad independiente del reloj del sistema
Sensor de temperatura
Seguridad
8 KB de OTP antifusión para almacenamiento de claves
Aceleración SHA-256
Hardware TRNG (verdadero generador de números aleatorios)
Detectores de fallas rápidos
Depuración
Interfaz de depuración SWD
Baja potencia
Estados de suspensión ampliados de bajo consumo con retención de SRAM opcional: tan bajo como 10 μA DVDD
Especificaciones de Raspberry Pi Pico 2:
CPU
Procesadores Dual Arm Cortex-M33 o Dual Hazard3 RISC-V a 150 MHz
Memoria
SRAM en chip de 520 KB
Compatibilidad
Software y hardware compatibles con Raspberry Pi Pico 1
Programación
Programación de arrastre y solte mediante almacenamiento masivo a través de USB
El módulo almenado permite la soldadura directa a placas portadoras.
Funciones de seguridad
ARM TrustZone para Cortex-M
Firma de arranque opcional, aprobado por ROM de máscara en chip, con huella digital clave en OTP
Almacenamiento OTP protegido para llave de descifrado de arranque opcional
Filtrado de bus global basado en niveles de seguridad/privilege Arm o RISC-V
Periféricos, GPIO y canales DMA asignables individualmente a dominos de seguridad
mitigaciones de hardware para ataques de inyección por fallas
Acelerador de hardware SHA-256
Periféricos
2 × UART
2 × controladores SPI
2 × controladores I2C
24 × canales PWM
3 × canales ADC
1 × controlador USB 1.1 y PHY, con soporte para host y dispositivo
12 × máquinas de estado PIO
Software
SDK C/C++ de código abierto, soporte MicroPython
Rango de temperatura operativa
-20°C a +85°C
Voltaje de entrada soportado
1,8-5,5 V CC
[Pin-to-Pin Compatible con 1a Generación de Pico]
El Raspberry Pi Pico 2 mantiene una compatibilidad pin a pin completa con su predecesor, elRaspberry Pi Pico.Esto garantiza una transición perfecta para proyectos y tableros portadores existentes, lo que permite a los usuarios aprovechar sus inversiones y experiencia existentes.Los desarrolladores pueden migrar sin esfuerzo sus diseños de códigos y hardware al nuevo Pico 2, beneficiándose de un rendimiento mejorado y capacidades ampliadas sin la necesidad de modificaciones extensas.
[Una placa de dispositivo MCU más potente
ARM Cortex-M33] de doble núcleo
Raspberry Pi Pico viene con doble ARM Cortex-M0+, mientras que el nuevo Pico 2 viene con unARM Cortex-M33 de doble núcleoy unPeligro RISC-V de doble núcleo3.Sistema de reloj flexible, conconfigurable hasta una velocidad máxima de 150MHz!Esta pequeña MCU viene con un whopping520 Kbyte de SRAM, un Flash QSPI externo con una capacidad de4 MBytey eXecute en su lugar mejorado (XIP v2).El tamaño más grande de RAM y Flash le permite escribir lenguajes de programación de alto nivel como MicroPython y CircuitPython para Raspberry Pi Pico 2.
【Aspectos destacados】
USB Micro B para alimentación y datos
Nota: La foto mostrada es Raspberry Pi Pico, Pico 2 es similar.
Raspberry Pi Pico 2 incorpora el famoso y comúnmente utilizado receptor USB Micro B tanto para alimentación como para datos.Simplemente obtenga un cable USB Micro B
MCU enriquecidos periféricos
GPIO, ADC, UART, SPI, I2C de Raspberry Pi Pico yPico 2
Nota: La foto mostrada es Raspberry Pi Pico, Pico 2 es similar.
Pines PWM de Raspberry Pi Pico yPico 2
Nota: La foto mostrada es Raspberry Pi Pico, Pico 2 es similar.
Nota:El GPIO Raspberry Pi Pico 2 ejecuta en3,3 VCC.El voltaje máximo que pueden tolerar los pines de E/S es 3,3 V.Aplicar voltajes superiores a 3,3 V a cualquier pin de E/S podría dañar la placa.
Gran tamaño de RAM y flash
Con4 MBytede Flash QSPI externo y520 KBitosde SRAM en Raspberry Pi Pico 2, nunca le avisará de no tener suficiente memoria :) Además, el gran tamaño de RAM y Flash también permiten que Raspberry Pi Pico 2 sea compatible con lenguajes de programación más altos como MicroPython, CircuitPython o incluso sílice.Creemos que también habrá RTOS (sistema operativo en tiempo real) para ello.
Método de carga del programa Drag and Drop
Con el receptor USB Micro B listo como conexión física a una computadora y el USB 1.1 PHY en elRP2350 (MCU), Raspberry Pi Pico ofrece un método de carga de programas simple y directo.Es como copiar archivos de una unidad a otra.¡El Pico aparece como almacenamiento de masa USB cuando está conectado a la computadora a través del puerto USB!¡Se convierte en una unidad USB!Escriba su código y arrastre el archivo a esa unidad USB.Una vez que el archivo esté completamente copiado, el Pico 2 reiniciará y ejecutará el programa :)
Admite CircuitPython, MicroPython, C y C++
Además de MicroPython, Raspberry Pi Pico 2 admite Langauge de programación MicroPython, CircuitPython, C y C++.Todos estos idiomas de programación se cargan en Raspberry Pi Pico/2 a través del almacenamiento masivo USB que permite el método sencillo de arrastrar y soltar (como copiar un archivo a otra unidad).
