Descripción general
Este es un sombrero de pantalla LCD para Raspberry Pi, diagonal de 1,44 pulgadas, 128x128 píxeles, con controlador integrado que se comunica a través de la interfaz SPI.
¿Intentar agregar una interfaz de control para su Pi?Esta pantalla compacta sería la opción ideal.
Características
Conector de extensión GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi
1x joystick (5 posiciones), 3x botones, práctico y útil
Viene con recursos de desarrollo y manual (ejemplos para Raspberry Pi)
Especificaciones
Controlador: ST7735S
Interfaz: SPI
Color de pantalla: RGB, 65K color
Resolución: 128x128
Retroiluminación: LED
Voltaje de funcionamiento: 3,3 V
Interfaz
SYMBOL
PIN RASPBERRY PI (BCM)
DESCRIPCIÓN
LLAVE1
P21
Botón 1/GPIO
LLAVE2
P20
Botón 2/GPIO
LLAVE3
P16
Botón 3/GPIO
Joystick hacia arriba
P6
Joystick hacia arriba
Joystick hacia abajo
P19
Joystick hacia abajo
Joystick izquierdo
P5
Joystick izquierdo
Joystick derecho
P26
Joystick derecho
Prensa de joystick
P13
Prensa de joystick
ARRANQUE
P11/ESCLLO
Entrada de reloj SPI
MOSI
P10/MOSI
Entrada de datos SPI
CC
P25
Selección de datos/comando (alto para datos, bajo para comando)
CS
P8/CE0
Selección de chip, baja actividad
RST
P27
Restablecer, bajo activo
BL
P24
Retroiluminación
Dimensiones

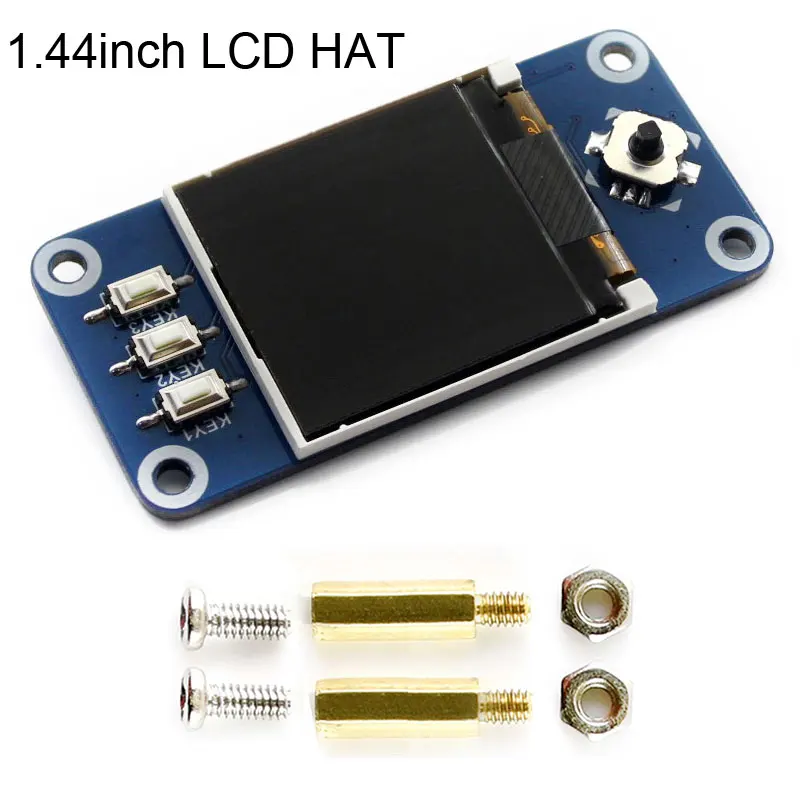

1 sombrero LCD de 1,44 pulgadas.
Paquete de tornillos RPi (2 piezas) x1
