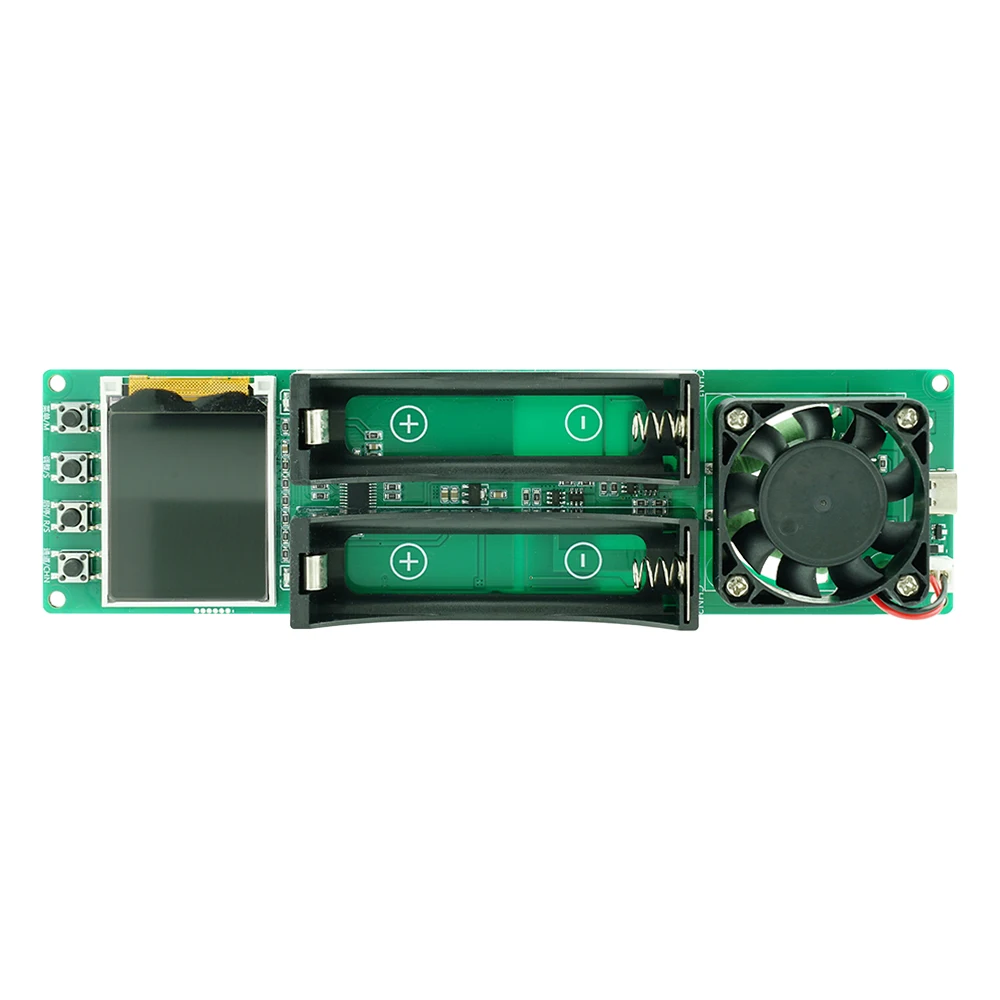

2 canales
Características del producto:
El producto admite capacidad de 2 canales y medición de resistencia interna.
Admite carga y descarga separadas y admite hasta 9 ciclos de carga y descarga en modo automático.
Cada canal es independiente entre sí, se puede configurar por separado, operación independiente, sin interferencias entre sí.
Clip de batería resistente, soporte de batería 18650 que utiliza soporte de batería compacto, aplicable a la medición de batería plana
Control de chip de carga de batería dedicado, carga máxima de aproximadamente 1 A, voltaje total 4,2 V, corriente de carga inferior a 0,1 A para detener la carga
Parámetros del producto:
Voltaje de funcionamiento: DC5V
Baterías aplicables: cumple con el voltaje de parada de descarga de 2,5 ~ 3,5 V, arranque de 2,8 V ~ 4,2 V lleno de baterías son aplicables
Interfaz de fuente de alimentación: interfaz de fuente de alimentación tipo C (fuente de alimentación y cable de alimentación incluidos)
Idioma del sistema: inglés
Número de pruebas: medición de carga y descarga bidireccional
Medición de resistencia interna: soporte, utilizando el método de dos cables CC para probar la resistencia interna
Función de carga: soporte, carga de corte automático (no admite carga de batería de fosfato de hierro y litio)
Función de descarga: soporte, se detiene automáticamente cuando se alcanzan las condiciones, la corriente de descarga no es ajustable.
Carga y descarga automáticas: soporte, la batería se carga completamente al final del modo automático.
Ciclo de carga y descarga: soporte, 1 ~ 9 ciclos ajustables (solo soporte de modo automático)
Alerta de estado: soporte
Modo de disipación de calor: disipación de calor activa del ventilador
Protección contra sobrecalentamiento: soporte
Voltaje de descarga de parada: 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,2 V, 3,3 V, 3,4 V, 3,5 V, ajustable en 11 pasos.
Corriente de descarga: máximo alrededor de 1A corriente no constante, no ajustable, no admite transformación independiente
Voltaje de carga: control de chip de carga de batería especial, carga máxima de aproximadamente 1 A, voltaje total 4,2 V, corriente de carga inferior a 0,1 A de parada de carga.
Ahorro de corte de energía: guarde solo los parámetros de configuración, no guarde los datos de medición
Tamaño del producto: 190*50*27 (mm)
Instrucciones de uso:
1.Encendido y apagado del producto:
El producto no tiene llave de interruptor, se enciende automáticamente y se apaga por corte de energía.
2.Cambio de idioma:
Vive en la tecla "menú/M" y luego enciéndala, la pantalla muestra la interfaz principal, suelte la tecla "menú/M", espere 10 segundos después del apagado y se puede reiniciar
3.Visualización del canal del interruptor:
Cada canal es independiente entre sí, no interfiera entre sí, haga clic en el botón "canal/CHN" para cambiar el canal de visualización y podrá ver los parámetros de cada canal y configurar los parámetros de cada canal.
4.Prueba de resistencia interna:
Instale la batería, enciéndala, espere 10 segundos, muestre el voltaje de la batería y los resultados de la prueba de resistencia interna, este producto utiliza el método de dos cables CC para probar la resistencia interna, sujeto a las limitaciones del principio de prueba, es posible que no pueda identificar la batería, la resistencia interna siempre se muestra en el caso de 9999.
Cuando la batería no está instalada, el circuito de prueba se desconecta, lo que significa que el valor de resistencia es infinito y la resistencia interna muestra 9999 mOhm.
5.Función de carga (no apta para cargar baterías de fosfato de hierro y litio):
Instale la batería en el soporte de la batería, ajuste el modo al modo "carga", haga clic en "iniciar/detener/R/S" para ejecutar el programa;después de la carga, la indicación de estado está completa;El proceso de carga registra la capacidad, la energía, el tiempo de carga y la capacidad de medición de carga son solo como referencia, tome la capacidad de descarga como estándar.
6.Capacidad de prueba:
La prueba de capacidad debe descargarse, es necesario esperar el tiempo, la prueba de capacidad se realiza a través de la descarga de resistencia, la resistencia de descarga del calor generado por la alta temperatura, no toque directamente con las manos para evitar quemaduras al aire libre.Los resultados de las pruebas de capacidad son solo la capacidad medida durante la fase de prueba cuando la batería comienza a descargarse y deja de activarse.
7.Ciclo de división y funcionamiento de capacidad de la batería:
Separar la capacidad para ejecutar el ciclo es un proceso de carga, descarga y recarga, el uso del voltaje de parada no puede ser inferior a 2,8 V; de lo contrario, no se puede cargar, el programa no puede ejecutarse correctamente
8.Acero de datos:
Apague la máquina, cambie el modo, la capacidad, la energía y los datos de tiempo se borran automáticamente a cero
Lista de envío:
Probador de resistencia interna de capacidad de batería 18650 *1 (batería no incluida)
4 canales
Características del producto:
El producto admite capacidad de cuatro canales y medición de resistencia interna.
Admite carga y descarga separadas y admite hasta 9 ciclos de carga y descarga en modo automático.
Cada canal es independiente entre sí, se configura por separado y se ejecuta de forma independiente sin interferencias.
El soporte de batería 18650 utiliza un soporte de batería compacto, adecuado para medir baterías planas.
Disipación de calor activada por ventilador Admite protección contra sobrecalentamiento
Adopte el método DC de dos cables para probar la resistencia interna.
Nota: No admite la carga de baterías de fosfato de hierro y litio.
Parámetros básicos:
Voltaje de funcionamiento: DC5V
Baterías aplicables: cumple con el voltaje de parada de descarga de 2,5 ~ 3,5 V, arranque de 2,8 V ~ 4,2 V lleno de baterías son aplicables
Interfaz de fuente de alimentación: interfaz de fuente de alimentación tipo C bidireccional (fuente de alimentación y cable de alimentación incluidos)
Idioma del sistema: inglés
Número de pruebas: medición de carga y descarga de 4 vías
Medición de resistencia interna: soporte, utilizando el método de dos cables CC para probar la resistencia interna.
Función de carga: soporte, carga de corte completamente automático (no admite carga de batería de fosfato de hierro y litio)
Función de descarga: soporte, parada automática cuando se alcanzan las condiciones, la corriente de descarga no es ajustable.
Carga y descarga automáticas: soporte, la batería se carga completamente al final del modo automático.
Ciclo de carga y descarga: soporte, 1 ~ 9 ciclos ajustables (solo soporte de modo automático)
Alerta de estado: soporte
Modo de disipación de calor: disipación de calor activa del ventilador
Protección contra sobrecalentamiento: soporte
Voltaje de descarga de parada: 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,2 V, 3,3 V, 3,4 V, 3,5 V, ajustable en 11 pasos.
Corriente de descarga: corriente máxima de aproximadamente 1A, no ajustable, no admite transformación independiente
Voltaje de carga: control de chip de carga de batería especial, carga máxima de aproximadamente 1 A, voltaje total 4,2 V
Ahorro de corte de energía: guarde solo los parámetros de configuración, no guarde los datos de medición
Tamaño del producto: 150*103*36 (mm)
Enlace de datos:https://www.banber.com/gather/6374be9b2ee0e200077ec155
Lista de envío:
Probador de resistencia interna de capacidad de batería 18650 *1 (batería no incluida)
8 canales
Características del producto:
1.El segmento azul en el extremo superior es el extremo de descarga externo y el extremo inferior tiene el indicador de funcionamiento del canal correspondiente.
2.Visualización de curva de voltaje y corriente, voltaje y corriente en tiempo real, método de dos cables CC para medir la resistencia interna.
3.La ranura en forma de U en la parte posterior se combina con la placa PCB y el ventilador disipa activamente el calor para formar un canal de disipación de calor.
Soporte de batería 4.18650 con soporte de batería compacto, adecuado para medición de batería plana.
5.Tipo de canal: 8 canales independientes, cada uno de funcionamiento independiente y sin relación, no se afectan entre sí
6.Sincronización de canales: admite 8 canales para configurar la sincronización, también puede configurar los parámetros de cada canal individualmente.
7.Ciclo de carga y descarga: solo admite carga, descarga y carga de 1 ciclo en modo automático, no admite múltiples ciclos.
Parámetros del producto:
Voltaje de funcionamiento: DC5V 10A (metal desnudo estándar, sin fuente de alimentación), la sobrepresión debe quemar la máquina
Interfaz de fuente de alimentación: 1: interfaz de alta corriente DC5.5, 2: puntos de soldadura positivos y negativos de 5V
Protección de fuente de alimentación inversa: protección inversa, prohíbe la fuente de alimentación inversa.
1Modo automático: inicio del programa ~ 4.Voltaje de parada de carga de 2 V para cargar, la corriente de carga es menor que la corriente de parada durante 30 segundos, la primera carga se completa ~ quiescente (no cargando ni descargando) ~ configurado para descargar de acuerdo con el voltaje de parada, el voltaje de carga es inferior a la tensión de parada durante 10 segundos, la descarga se completa ~ quiescente (sin cargar ni descargar) ~ para recargar el voltaje como voltaje de parada para cargar, el voltaje de recarga está configurado en 4.2V, la corriente de carga es menor que la corriente de parada durante 30 segundos, el programa se configura para recargar durante 30 segundos, el voltaje de recarga se configura para recargar.Cuando el voltaje de recarga se establece en 4.2V, la corriente de carga es menor que la corriente de parada durante 30 segundos, el programa finaliza (cuando el voltaje de recarga no es igual a 4.2V, el voltaje de la batería alcanza el voltaje de recarga, el programa finaliza), la recarga se completa, el programa finaliza y se completa el funcionamiento del modo automático.
2 modos de carga: inicio del programa ~ el voltaje de carga se establece en 4.2V, la corriente de carga es menor que la corriente de parada durante 30 segundos, el final del programa (el voltaje de carga no es igual a 4.2V, el voltaje de la batería alcanza el voltaje de carga, al final del programa) ~ la carga está completa.
3 Modo de descarga: inicio del programa ~ voltaje de carga inferior al voltaje de parada 10 segundos, fin del programa ~ descarga completa
4Modo de activación: ¡Solo para uso profesional, no se permite que los probadores abandonen el campo durante el uso!Carga forzada con voltaje de parada de carga, no se detendrá automáticamente, es necesario terminar manualmente.
Corriente de carga: cada canal es independiente del máximo de aproximadamente 1A y la corriente de carga no es ajustable.
Voltaje de parada de carga: 3,7 V, 3,8 V, 3,9 V, 4,1 V, 4,2 V en total de 6 pasos ajustables
Voltaje de parada de recarga: 3,0 V, 3,1 V, 3,3 V, 3,4 V, 3,5 V, 3,6 V, 3,7 V, 3,8 V, 3,9 V, 4,4 V, 4,2 V ajustable en 13 pasos.
Corriente final: 100 mA, 200 mA, 300 mA ajustable.
Corriente de descarga: cada canal de forma independiente tiene un máximo de aproximadamente 1 A de descarga de corriente no constante y la corriente de descarga no es ajustable.
Voltaje de parada de descarga: 2,0 V, 2,1 V, 2,2 V, 2,3 V, 2,4 V, 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,3 V, 3,3 V, 3,4 V, 3,5 V, 3,6 V, un total de 17 ajustables.
Tiempo en espera: 1 ~ 5 minutos ajustable.
Vista previa de estado: admite vista previa de estado de 8 canales y 1 pantalla.
Visualización detallada de un solo canal: soporte
Visualización de curva de carga y descarga de un solo canal: soporte
Detección de resistencia interna: método DC de dos cables, solo para el mismo lote de analógicos de clasificación
Modo de disipación de calor: disipación de calor activa
Protección contra sobrecalentamiento: soporte
Carga y descarga cíclicas: solo admite carga, descarga y carga de 1 ciclo en modo automático, no admite múltiples ciclos.
Prueba externa: soporte, se puede descargar a través del terminal 2P externo, un solo canal solo de una sola vez y solo puede admitir el soporte de la batería o la prueba externa en una, no se puede usar al mismo tiempo para probar el soporte de la batería y la batería externa.
Protección de conexión inversa de la batería: protección de conexión inversa, prohíbe la conexión inversa de la batería.
Tamaño del producto: 37×110×310mm
Tamaño del paquete: 60×112×335mm
Enlace de datos:https://mp.weixin.qq.com/s/54bIE9IunVy7bZLAy99xNA
Lista de embalaje:
Probador de resistencia interna de capacidad de batería de 8 canales * 1 (batería no incluida)
