Placa de expansión del módulo de nodo Waveshare SX1262 LoRaWAN, con antena CB magnética, opciones para banda de frecuencia GNSS para Raspberry Pi

Módulo LoRa de chip RF SX1262, adecuado para redes de banda subGHz

Esta serie de productos son módulos LoRa que utilizan la nueva generación de chip RF SX1262, con características de larga distancia de comunicación y gran capacidad antiinterferente.Adecuado para redes de banda de frecuencia subGHz y está disponible en versiones de banda de frecuencia LF (410~510MHz) o HF (850~930MHz).Combinado con una puerta de enlace LoRa, se puede conectar a servidores como TTN para construir una red LoRaWAN.Además de la versión básica LoRaWAN, también proporciona una función de posicionamiento GNSS opcional con soporte GPS/BD.

Características comunes:

• Conector GPIO Raspberry Pi estándar de 40 pines, compatible con placas de la serie Raspberry Pi

• El SX1262 de nueva generación tiene una mayor eficiencia energética y una distancia de transmisión más larga que el SX1278

• Adecuado para la banda Sub-GHz, combinado con la puerta de enlace, se puede conectar rápidamente a un servidor en la nube como TTN para construir una red LoRaWAN

Características de la versión GNSS:

• Módulo L76K integrado con soporte GPS/BD, proporciona información precisa de reloj y ubicación para el módulo de nodo

• Soporte de celda de botón integrado, admite celda recargable ML1220, para preservar información de efemérides y arranques en caliente

• 4 indicadores LED integrados para el estado de funcionamiento del módulo

• Viene con recursos de desarrollo en línea y manual (ejemplo en C)

Versión básica LoRaWAN

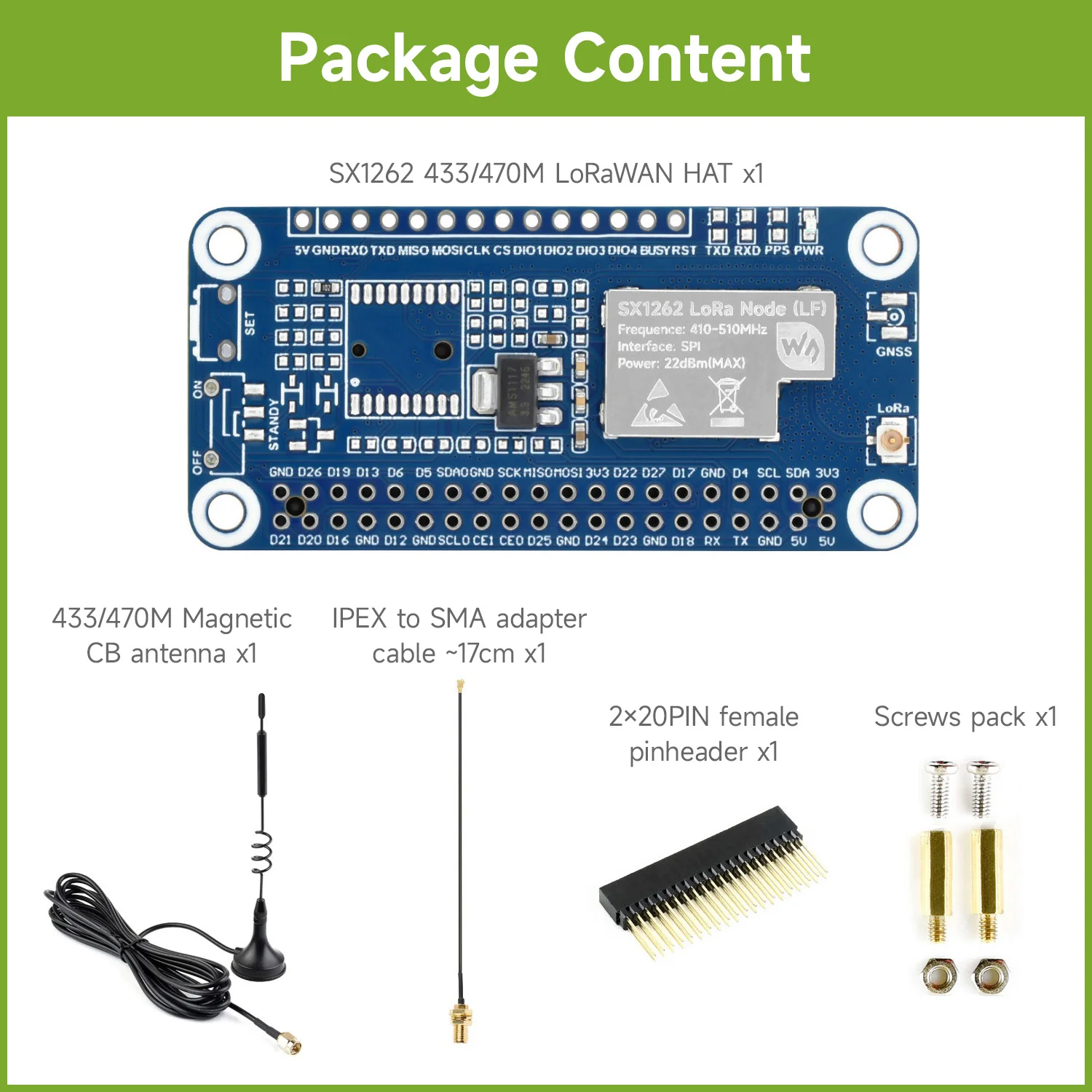

SX1262 433/470M SOMBRERO LoRaWAN

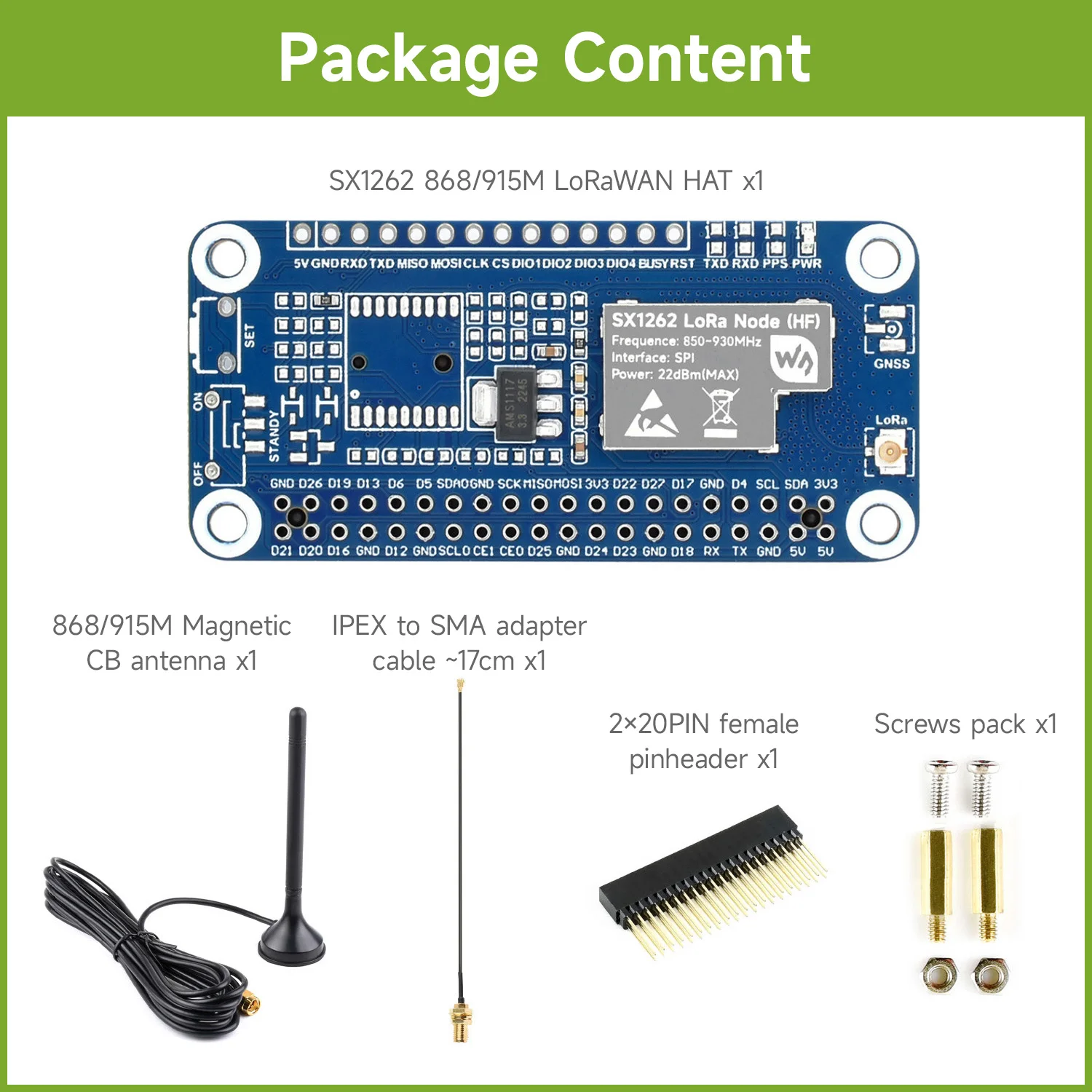

SX1262 868/915M SOMBRERO LoRaWAN

Versión LoRaWAN/GNSS

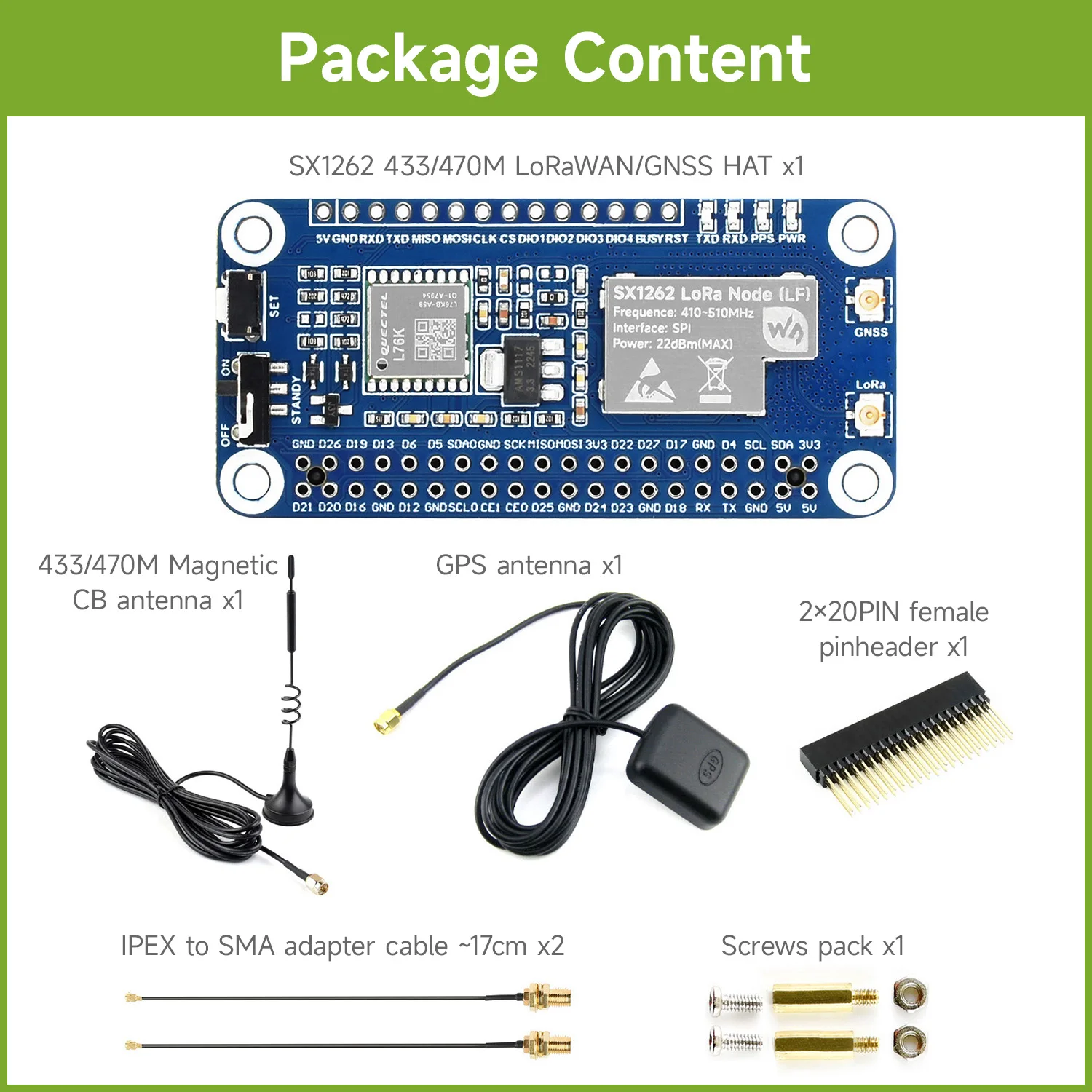

SX1262 433/470M SOMBRERO LoRaWAN/GNSS

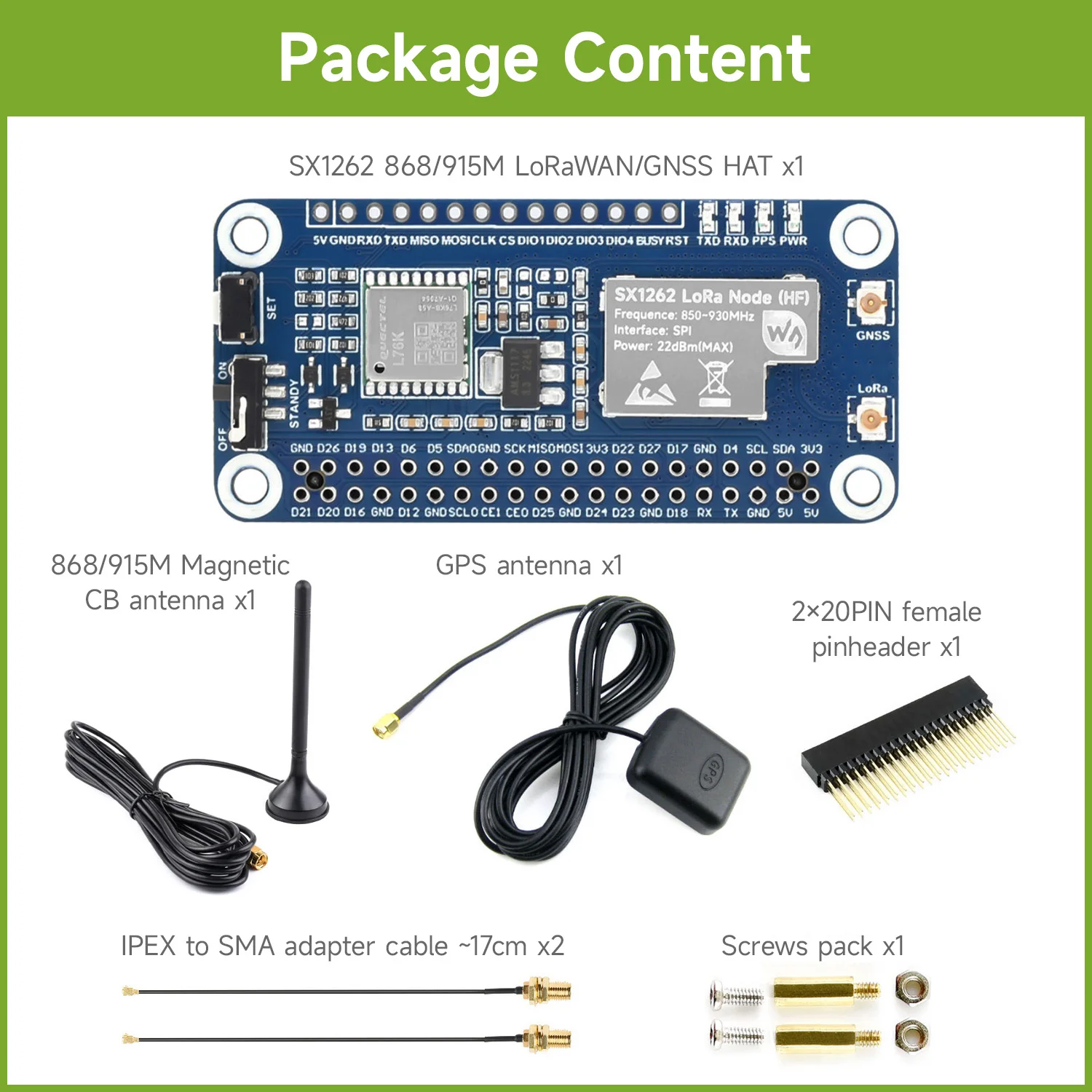

SX1262 868/915M SOMBRERO LoRaWAN/GNSS

* Seleccione la versión de frecuencia de acuerdo con las regulaciones locales de administración de radio.

PARÁMETROS LORA

CHIP RF

SX1262

BANDA DE FREQUENCIA

LF: 410 ~ 510MHz
HF: 850 ~ 930MHz

MODULACIÓN

LoRa / (G)FSK

TASA DE DATOS

LoRa: 0,018 ~ 62,5 Kbps
(G)FSK: 0,6 ~ 300 Kbps

ENERGÍA DE EMIT

22 dBm a 3,3 V

FÁBRICA DE SALIDA

SF7 ~ SF12

Tensión de OPERACIÓN

3,3 V

CONSUMCIÓN DE CORRIENTE DEL MÓDULO

emitiendo corriente:107 mA a 22 dBm
recepción de corriente:5,3 mA a 125 KHz

BUS DE COMUNICACIÓN

SPI

TEMPERATURA DE OPERACIÓN

0 ~ 50℃

INTERFAZ

encabezado GPIO de 40 pines

PARÁMETROS GNSS

MÓDULO GNSS

L76K

TIPO GNSS

GPS/GLONASS/BDS/QZSS

RECEPTOR DE BANDA L1 (CANALES)

32 Ch de seguimiento/72 Ch de adquisición

A-GNSS

soporte

SENSIBILIDAD DE RECIBIR
(ACQUISICIÓN, REACQUISITIONES, SEGUIMIENTO)

-148dBm, -160dBm, -162dBm

TTFF (TIEMPO A PRIMERO FIJO)
ESTRELLAS FRÍAS

30s, autónomo
5.5s, con AGNSS

PRECISIÓN DE POSICIÓN

2,0 m CEP

PRECISIÓN DE VELOCIDAD

0,1 m/s

PRECISIÓN DE ACELERACIÓN (MÁX.)

0,1 m/s2

TASA UART

Rango: 4800 ~115200bps
Predeterminado: 9600bps

TASA DE ACTUALIZACIÓN DE DATOS GNSS

Máximo: 5 Hz
Predeterminado: 1 Hz

Control industrial, hogar inteligente y adquisición de datos...
